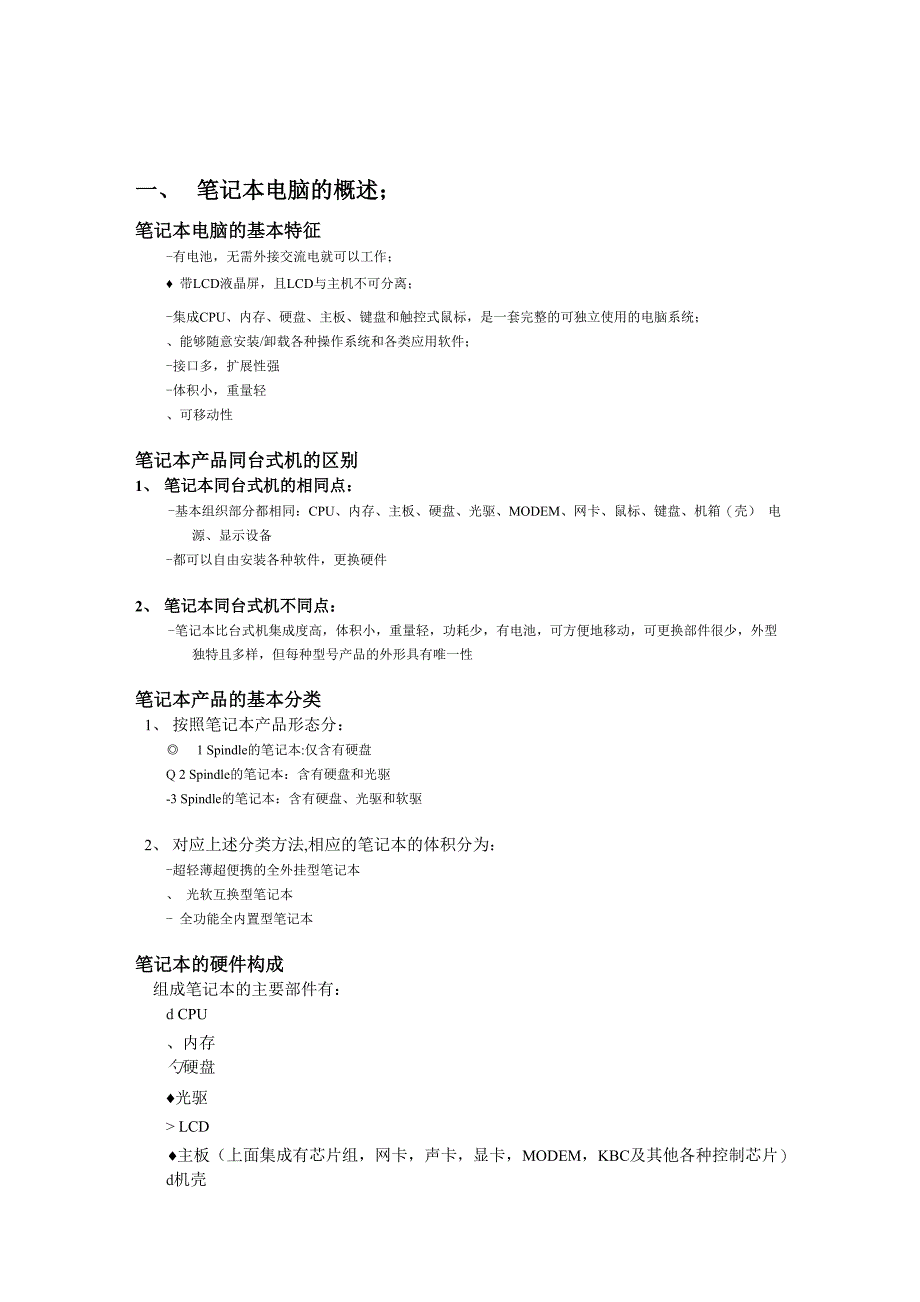

一、 笔记本电脑的概述；笔记本电脑的基本特征-有电池，无需外接交流电就可以工作；♦ 带LCD液晶屏，且LCD与主机不可分离；-集成CPU、内存、硬盘、主板、键盘和触控式鼠标，是一套完整的可独立使用的电脑系统；、能够随意安装/卸载各种操作系统和各类应用软件；-接口多，扩展性强-体积小，重量轻、可移动性笔记本产品同台式机的区别1、 笔记本同台式机的相同点：-基本组织部分都相同：CPU、内存、主板、硬盘、光驱、MODEM、网卡、鼠标、键盘、机箱（壳） 电源、显示设备-都可以自由安装各种软件，更换硬件2、 笔记本同台式机不同点：-笔记本比台式机集成度高，体积小，重量轻，功耗少，有电池，可方便地移动，可更换部件很少，外型 独特且多样，但每种型号产品的外形具有唯一性笔记本产品的基本分类1、 按照笔记本产品形态分：◎ 1 Spindle的笔记本:仅含有硬盘Q 2 Spindle的笔记本：含有硬盘和光驱-3 Spindle的笔记本：含有硬盘、光驱和软驱2、 对应上述分类方法,相应的笔记本的体积分为：-超轻薄超便携的全外挂型笔记本、 光软互换型笔记本- 全功能全内置型笔记本笔记本的硬件构成组成笔记本的主要部件有：d CPU、内存勺硬盘♦光驱> LCD♦主板（上面集成有芯片组，网卡，声卡，显卡，MODEM，KBC及其他各种控制芯片） d机壳d键盘。
触控板或指点杆♦喇叭或音箱＞电池，电源适配器等♦这些部件有机的组合到一起共同构成一台完整的笔记本电脑. d如图所示，笔记本的组成结构如下：二、笔记本电脑的部件及知识介绍（一）笔记本的心脏一一CPU基础知识1、按照笔记本厂家分：» INTELAMDIBMd TRANSMETA才威盛电子Critic11AMD^其中Intel和AMD是笔记本最主要的CPU厂商,联想笔记本全部采用Intel CPU2、笔记本CPU的分类以INTEL的CPU为例，笔记本专用处理器又分为: 标准笔记本处理器• 低电压版笔记本处理器（LV CPU）• 超低电压版笔记本处理器（ULV CPU） 3、目前Intel笔记本处理器分为三类第一类：P4—M CPU的特点> 400MHz FSB-高主频> SPEED STEP III 技术>高功耗>发热高第二类：迅驰CPU的特点-P4-M CPU的升级产品，专为笔记本电脑设计并做过优化处理> 400MHz FSB> 1MB-2MB二级缓存-更低的核心电压4更低的功耗-集成更好的节能技术>采用009um制造工艺并支持DDR 333内存-支持无线模块的搭载绑定>后期的产品还要使用更大的缓存,533MHz FSB第三类：迅驰内核的赛扬CPU> P4—M CPU的简化版本产品> 400MHz FSB> 1MB二级缓存-低核心电压>低的功耗TKHMqiLQGW英持尔•迅ar 暮动计■拽才> 用0.09um制造工艺并支持DDR 333内存什么是“迅驰”TECHNIOLOG^英特尔® Centrino M三件套（移动解决方案〉Intel0PentkmoIVlIntel3802.11 无线网卡•创新移动运算•延长电池时间•忧化电脑结构设计•集成无线局域网能力（二）、笔记本的脸面一-LCD液晶屏基础知识介于体积以及重量方面的原因笔记本所采用了 LCD屏幕不像普通台式机那样可以无 限制的扩大一般也就在12、14、15英寸左右变动。
除了特殊需要很少有笔记本能配备15 英寸以上的LCD1、 LCD的分类床 LCD 液晶屏分为：TN、STN、DSTN、HPA、TFT, 其中以TFT最为常见常用，其它的已经基本淘汰出主流应用市场2、 LCD的一些重要参数及指标H亮度、对比度、亮点、暗点、色彩数、亮度均匀度、标准分辨率3、 LCD液晶屏的分类和指标VGA：英文全称是Video Graphics Array,这种屏幕现在一般在本本里面已经绝迹了， 是很古老的本本使用的屏幕，支持最大像素为640X480，但现在仍有一些小的便携设 备还在使用这种屏幕床SVGA:全称Super Video Graphics Array，属于VGA屏幕的替代品，最大支持800X 600像素，屏幕大小为12.1英寸，现在仍有部分本本还在使用-■ XGA:全称Extended Graphics Array，现在最常见的本本屏幕，80%以上的本本采用 这种屏幕，支持最1024X768像素，屏幕大小有10.4英寸、113英寸、12.1英寸、 13.3英寸和141英寸.床SXGA+：全称Super Extended Graphics Array，是目前中高端笔记本用的屏幕，最大支 持1400x1050像素，一般出现在14。
1英寸和151英寸屏幕上WXGA：全称Wide Extended Graphics Array按16： 10比例的加宽本本屏幕，适合于DVD 影片的长宽比，所以看DVD时不会有图象变形或两边图象显示不出来的问题，这种屏 幕支持1280X800像素，现在大多数宽屏幕的本本采用这种屏.H UXGA:全称Ultra Extended Graphics Array这种屏幕应用在15英寸的屏幕的本本上,支持最大1600X1200像素，价格也是相当昂贵，主要应用于移动图形工作站LCD类型分辨率说明SVGA800X600只出现在一些小型笔记本电脑XGA1024X768大多数普通笔记本电脑的显示分辨率WXGA1280X800大多数宽屏笔记本电脑的分辨率SXGA1280X1024高端笔记本电脑的常用分辨率SXGA+1400X1050出现在一些咼端的轻薄便携机型中WXGA+1440X900大型宽屏笔记本电脑的分辨率UXGA1600X1200高端替代台式机笔记本电脑的分辨率（三）笔记本的骨架一一主板及芯片组1、笔记本主板上都有些什么东西？主板上一般会集成南北桥芯片、BIOS芯片、时钟芯片、网卡芯片、声卡芯片、显卡芯 片和各种具有控制功能的IC以及大量电阻电容电感等电子器件，有的还集成有一些特殊 功能的芯片。
其集成度比普通台式机的主板要高很多，而且大多是采用双层SMT贴片技 术，加工难度和加工成本都很高匸板架构分析「北瞬片组-:阚卡接口HU Memory抽就IMC用PCI Bl£AC 軒 SusLenovo CcflMistfeoi, hjdo2、笔记本现有的芯片组及其特点■ INTEL 845MP/MZ芯片组，特点：支持DDR 200/266内存，需要外接独立显卡■ SIS 650/651芯片组，特点：支持DDR 200/266/333内存，集成显卡和USB2.0控制器■ ALi 1671/1681芯片组，特点：支持DDR 200/266内存，需要外接独立显卡■ 迅驰平台使用 的芯片组有：INTEL 852GM/GME芯片组和INTEL 855GM/GME/PM芯 片组，特点是支持DDR200/266/333内存，集成显卡，同时也支持外接独立显卡，支持 USB 2.0 接口in以SISipentium855PM648MX855GME661MX^S430M855GM656MXRS300V1648M650RS300（四）笔记本电脑的眼睛 显卡1、笔记本显卡的分类及特点 笔记本的显卡，和台式电脑一样，分为集成和独立显卡两种；♦集成的显卡一般都与北桥做在一起，这样就可以在有限的空间内实现足够的功能 既节省成本，又提高了产品集成度，使得笔记本能做的更小♦笔记本的独立显卡和传统台式机独立显卡不一样，笔记本独立显卡依然是集成在 主板上的，但是拥有独立的显示GPU芯片和显存；・笔记本产品上用的显卡的特点是：省电集成度高，有特别的节能设计，性能相对 于台式机显卡其性能不强.2、显卡的种类和市场上的厂商M卡种类855GMERS4D0MSIS661 MX集成显卡分离足卡3、显卡主要技术参数（示例）■ 显卡型号:9600/9200■ 显存大小：32M/64M/128M■ 显存总线类型：DDR/DDR2■ 显卡功耗：5W■ DirectX 支持版本：Directx9/10■ 渲染版本：Shader 2。
0（五）笔记本的五脏一硬盘及光驱1、笔记本硬盘的分类及特点♦笔记本硬盘目前主流的硬盘按照外形尺寸分为2.5英寸和1.8英寸的硬盘4 按照转速分，分为:4200rpm的产品、5400rpm的产品、7200rpm的产品1 按照容量分，分为:20GB、30GB、40GB、50GB、60GB、80GB2、笔记本光驱的分类及特点> 笔记本光驱通常分为 CDROM、DVDROM、CD-RW、COMBO、DVD-RW、DVD+RW 和DVD±RW等不同形式A目前的光驱厚度大多为127mm,最近出现了厚度为95mm的光驱，用于超薄 机」 主流的光驱转速分别为：24X CDROM、8X DVDROM、8X COMBO（六）笔记本的能量之源一电池1、笔记本电池的分类及特点」笔记本的电池一般分为镍镉电池，镍氢电池和锂离子/锂聚合物电池.♦镍镉电池有严重的记忆效应，能量密度低，寿命短等特点♦镍氢电池的能量密度较大，寿命长，但是仍然有记忆效应，且容易污染环境, 重量也比较大d锂离子/锂聚合物电池具有能量密度大，寿命较长，没有记忆效应，重量轻，无污 染等特点2、 笔记本电池的寿命1笔记本电池的使用寿命一般在2年左右，完全充放电次数在300〜500之间.所以 应该尽量避免让电池过多的进行完全充放电动作3、 笔记本电池的发展方向・继续提高单位能量密度，提高电池使用寿命。
》让电池更轻，更耐用，使用时间更长4、笔记本电池的构成汀 笔记本电池也是非常简单，它包括了电芯、控制电路和外部接口等几部分，然后 再把这些部件一起封装在一个外壳中，就如同一个电池包”七）笔记本电脑的接口分类外扩展接口是笔记本中的重要特色，笔记本市场中纷繁复杂、种类各异的接口让用户 眼花缭乱为了便于记忆，特将笔记本上各种各样的接口分成了三大类：、笔记本标准接口、竞争性接口H个性专用接口1、笔记本标准接口・I鯨腐驢酬斎经成为基林口’蚱上肠的口PCKIkVGALAN■odeMUSBinEaxphrmaDC in笔记2、竞争性接口■存一却兮妾口下是所有肉笔记本前存，而是芳选择性的存匹■:不同At 笔记本产品囚干同扩展功能対考虑，有接口时选择：■屋然K団附筆订斗有不团的竞争件挂口，伯汶垒接匚的规程磊统一 辄用户可以放心使用.口1394CF读 卡罢皓］ 读卡SIKDA寥于2 TUSB2.DS— 1dco fTV out串口并口BLuc— tooth3、个性专用接口某些笔记本有自己的专用接口，它们仅提供给自己同厂家的部件使用，不具有通用 性•它们有：，Sony外置光驱接口（ 1394+光驱电源口）♦专用扩展坞接口♦ Mini外置软驱接口♦端口复制器接口♦。
