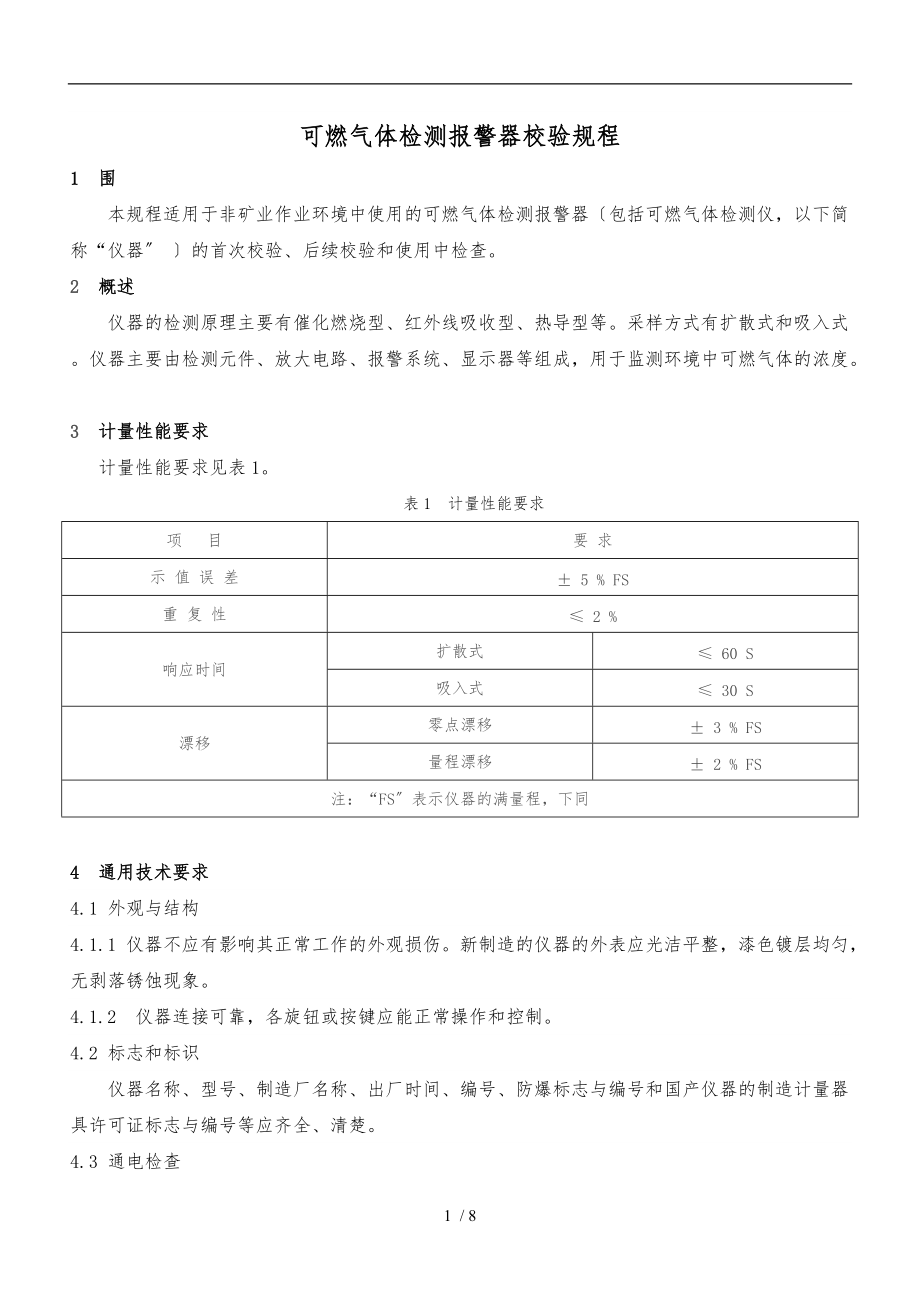

可燃气体检测报警器校验规程1 围本规程适用于非矿业作业环境中使用的可燃气体检测报警器〔包括可燃气体检测仪，以下简称“仪器〞 〕的首次校验、后续校验和使用中检查2 概述仪器的检测原理主要有催化燃烧型、红外线吸收型、热导型等采样方式有扩散式和吸入式 仪器主要由检测元件、放大电路、报警系统、显示器等组成，用于监测环境中可燃气体的浓度3 计量性能要求计量性能要求见表1表1 计量性能要求项 目要 求示 值 误 差 5 % FS重 复 性≤ 2 %响应时间扩散式≤ 60 S吸入式≤ 30 S漂移零点漂移 3 % FS量程漂移 2 % FS注：“FS〞表示仪器的满量程，下同4通用技术要求4.1外观与结构4.1.1仪器不应有影响其正常工作的外观损伤新制造的仪器的外表应光洁平整，漆色镀层均匀，无剥落锈蚀现象4.1.2仪器连接可靠，各旋钮或按键应能正常操作和控制4.2标志和标识仪器名称、型号、制造厂名称、出厂时间、编号、防爆标志与编号和国产仪器的制造计量器具许可证标志与编号等应齐全、清楚4.3通电检查仪器通电后，仪器应能正常工作，显示局部应清晰、完整4.4报警功能与报警动作值检查仪器的声光报警应正常。
4.5绝缘电阻对使用交流电源的仪器，绝缘电阻应不小于20MΩ5计量器具控制仪器的控制包括首次检定、后续检定和使用中检查5.1检定条件5.1.1检定环境条件环境温度：0～40℃；相对湿度：<85%；通风良好，无干扰被测气体5.1.2检定用设备5.1.2.1气体标准物质采 用 与 仪 器 所 测 气 体 种 类 相 同 的 气 体 标 准 物 质，如 氢、乙炔、甲烷、异丁烷、丙烷、苯、甲醇、乙醇等假设仪器未注明所测气体种类，可以采用异丁烷或者丙烷气体标准物质标准气体的浓度约为满量程的10%，40%，60%与大于报警设定点浓度的气体标准物质气体标准物质的扩展不确定度不大于2％(k＝2)也可采用标准气体稀释装置稀释高浓度的气体标准物质，稀释装置的流量示值误差应不大于1%，重复性应不大于0.5%气体标准物质的浓度单位在使用时应换算成与被检仪器的表示单位一致5.1.2.2流量控制器流量控制器由检定用流量计和旁通流量计组成，如图1所示，流量围应不小于500mL/min，流量计的准确度级别不低于4级图1流量控制器5.1.2.3零点气体清洁空气或氮气(氮气纯度不低于99.99%)5.1.2.4秒表分度值不大于0.1s。
5.1.2.5减压阀和气路使用与气体标准物质钢瓶配套的减压阀和不影响气体浓度的管路材料，例如聚四氟乙烯等5.1.2.6标定罩扩散式仪器应有专用标定罩5.1.2.7绝缘电阻表输出电压500V，准确度级别10级5.2 检定项目检定项目见表2表2 检定项目一览表检定项目首次检定后续检定使用中检定外观与结构+++标志和标识+++报警功能与报警动作值的检查+++绝缘电阻+--示值误差+++响应时间+++重复性++-漂移+--注：1“+〞为需要检定项目；“－〞为不需要检定项目2经安装与维修后对仪器计量性能有较大影响的，其后续检定按首次检定要求进展5.3检定方法5.3.1外观与结构用目察、手感按4.1要求进展5.3.2标志和标识用目察按4.2要求进展5.3.3通电检查用目察、手感按4.3要求进展5.3.4报警功能与报警动作值的检查通入大于报警设定点浓度的气体标准物质，使仪器出现报警动作，观察仪器声光报警是否正常，并记录仪器报警时的示值重复测量3次，3次的算术平均值为仪器的报警动作值5.3.5绝缘电阻仪器不连接供电电源，但接通仪器电源开关将绝缘电阻表的一个接线端接到电源插头的相、中联线上，另一接线端接到仪器的接地端上，施加500V直流电压持续5s，用绝缘电阻表测量仪器的绝缘电阻值。
5.3.6示值误差仪器通电预热稳定后，按照图1所示连接气路根据被检仪器的采样方式使用流量控制器，控制被检仪器所需要的流量检定扩散式仪器时，流量的大小依据使用说明书要求的流量检定吸入式仪器时，一定要保证流量控制器的旁通流量计有气体放出按照上述通气方法，分别通入零点气体和浓度约为满量程60%的气体标准物质，调整仪器的零点和示值然后分别通入浓度约为满量程10%，40%，60%的气体标准物质，记录仪器稳定示值每点重复测量3次按式(1)计算每点ΔC，取 绝 对 值 最大的ΔC为 值 误 差对 多 量 程 的仪器，根 据 仪器量程选用相应的气体标准物质5.3.7重复性仪器预热稳定后，通入约为满量程40%的气体标准物质，记录仪器稳定示值Ci，撤去气体标准物质在一样条件下重复上述操作6次按式(2)计算的相对标准偏差为重复性：5.3.8响应时间通入零点气体调整仪器零点后，再通入浓度约为满量程40%的气体标准物质，读取稳定示值，停止通气，让仪器回到零点再通入上述气体标准物质，同时启动秒表，待示值升至上述稳定值的90%时，停止秒表，记下秒表显示的时间按上述操作方法重复测量3次，3次测量结果的算术平均值为仪器的响应时间。
5.3.9漂移仪器的漂移包括零点漂移和量程漂移通入零点气至仪器示值稳定后(对指针式的仪器应将示值调到满量程5%处)，记录仪器显示值Z0，然后通入浓度约为满量程60%的气体标准物质，待读数稳定后，记录仪器示值S0，撤去标准气体便携式仪器连续运行1h，每间隔10min重复上述步骤一次，固定式仪器连续运行6h，每间隔lh重复上述步骤一次；同时记录仪器显示值Zi与Si(i＝1，2，3，4，5，6)按式(3)计算零点漂移5.4检定结果的处理按本规程要求检定合格的仪器，发给检定证书；检定不合格的仪器，发给检定结果通知书，并注明不合格项目5.5检定周期仪器的检定周期一般不超过1年对仪器测量数据有怀疑、仪器更换了主要部件或修理后应与时送检8 / 8检定记录表检定日期：年月日 温度：℃ 湿度：% 压力：kPa仪器名称：型号：出厂编号：量程：送检单位： 制造厂：检定依据：检定用标准和依据：检定地点： 检定员： 核验员：一、 外观与结构：二、 标志和标示：三、 通电检查：四、 绝缘电阻：五、 报警功能与报警动作值的检查报警功能实测报警值报警动作值六、 示值误差与响应时间标气浓度%LEL仪器示值%LEL响应时间/s123平均值示值误差123平均值七、 重复性标准值示值1示值2示值3示值4示值5示值6平均值重复性八、 漂移时间01h(10min)2h(20min)3h(30min)4h(40min)5h(50min)6h(60min)ΔZΔS零点示值量程示值九、结论：。
