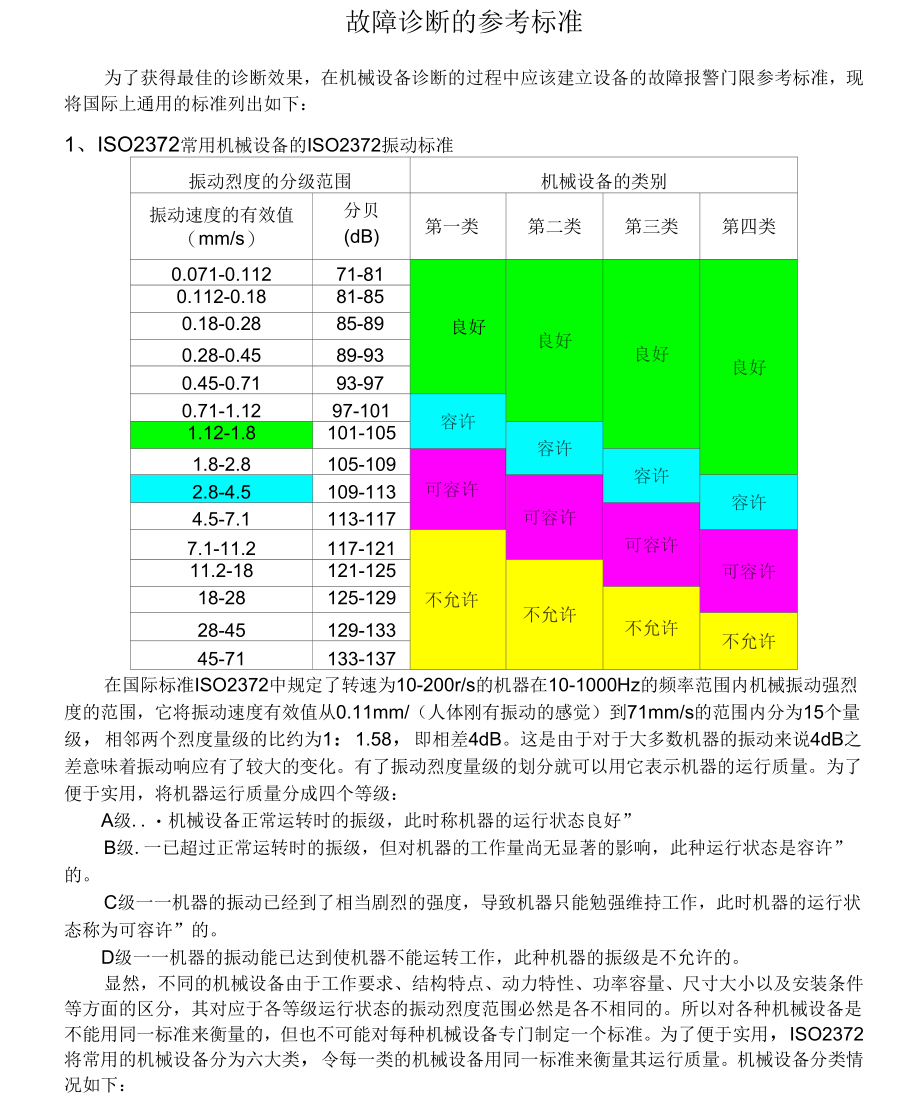

故障诊断的参考标准为了获得最佳的诊断效果,在机械设备诊断的过程中应该建立设备的故障报警门限参考标准,现将国际上通用的标准列出如下:1、ISO2372常用机械设备的ISO2372振动标准振动烈度的分级范围机械设备的类别振动速度的有效值(mm/s)分贝(dB)第一类第二类第三类第四类0.071-0.11271-81良好良好良好良好0.112-0.1881-850.18-0.2885-890.28-0.4589-930.45-0.7193-970.71-1.1297-101容许1.12-1.8101-105容许1.8-2.8105-109可容许容许2.8-4.5109-113可容许容许4.5-7.1113-117可容许7.1-11.2117-121不允许可容许11.2-18121-125不允许18-28125-129不允许28-45129-133不允许45-71133-137在国际标准ISO2372中规定了转速为10-200r/s的机器在10-1000Hz的频率范围内机械振动强烈度的范围,它将振动速度有效值从0.11mm/(人体刚有振动的感觉)到71mm/s的范围内分为15个量级,相邻两个烈度量级的比约为1:1.58,即相差4dB。
这是由于对于大多数机器的振动来说4dB之差意味着振动响应有了较大的变化有了振动烈度量级的划分就可以用它表示机器的运行质量为了便于实用,将机器运行质量分成四个等级:A级..・机械设备正常运转时的振级,此时称机器的运行状态良好”B级.一已超过正常运转时的振级,但对机器的工作量尚无显著的影响,此种运行状态是容许”的C级一一机器的振动已经到了相当剧烈的强度,导致机器只能勉强维持工作,此时机器的运行状态称为可容许”的D级一一机器的振动能已达到使机器不能运转工作,此种机器的振级是不允许的显然,不同的机械设备由于工作要求、结构特点、动力特性、功率容量、尺寸大小以及安装条件等方面的区分,其对应于各等级运行状态的振动烈度范围必然是各不相同的所以对各种机械设备是不能用同一标准来衡量的,但也不可能对每种机械设备专门制定一个标准为了便于实用,ISO2372将常用的机械设备分为六大类,令每一类的机械设备用同一标准来衡量其运行质量机械设备分类情况如下:第一类:在其正常工作条件下与整机连接成整体的发动机和机器的零件(如15kw以下的发动机)第二类:设有专用基础的中等尺寸的机器(如15-75kw的发电机)及刚性固定在专用基础上的发动机和机器(300kw以下)。
第三类:安装在测振方向上相对较硬的、刚性的和重的基础上的具有旋转质量的大型原动机和其它大型机器第四类:安装在测振方向上相对较软的基础上具有旋转质量的大型原动机和其它大型机器(如透平发电机)第五类:安装在测振方向相对较硬的基础上具有不平衡损性力的往复式机器和机械驱动系统第六类:安装在测振方向相对较软的基础上具有不平衡惯性力的拄复式机器和机械驱动系统等通过大量的实验得到了前四类机械设备的运行质量与振动烈度量级的对应关系,如上表至于第五类、六类的机械设备,特别是往复式发动机由于结构不同,其振动特性变化很大,往往允许有较强烈的振动(如Vrms=20-30mm/s)而不影响其运行质量而安装在弹性基础上的机器受到隔振作用,由安装点传到周围物体的作用力是很小的,在这种情况下机器的振动将大于安装在刚体基础上的振动,加大转速的电机上测得的振速度有效值可达50mm/s或更大在上述情况下用振动绝对量级来衡量机器的运行质量显然是不恰当的;就是对于第一致经四类机器,由于实际情况是千变万化的,表中所示的机器运行质量与振动烈度的关系也只能作为参考实践表明;比较可靠准确的办法是用振动烈度的相对变化来表示机器的运行质量。
可以考虑以机器“良好”运行状态的量级为参考值,在此基础上若增大2.5倍(8dB),表明机器的运行状态已有重要变化,此时机器虽尚能进行工作,实际上已处于不正常状态;若从参考状态的基础上增大1倍(20dB),就说明该机器已需进行修理;再继续增大,机器就将处于不允许状态上述振动烈度相对变化与机器运行质量间关系常用于以振动信号进行故障诊断时的判据2、ISO2373和DIN45665电动机振动标准ISO2373和DIN45665电动机振动标准质量等级转速(r/min)电动机中心高H=80-400mm,允许最大值Vrms(mm/s)8
2阈值的大小取决于汽轮机的转速,转速越大,振动位移允许越小3状态评判分为三个等级:优,良,合格4诊断参数为位移峰峰值4、离心鼓风机和压缩机振动标准表3-4离心鼓风机和压缩机振动标准标/隹(Dp-p/讪转速(r/min)<3000<6500<10000》0000-16000主轴轴承<50<40<30<20齿轮轴承—<40<40<30注:1本标准按转速离心鼓风机和压缩机分为4类,转速越高,允许振动值越小2测点部位分两种型式:主轴轴承和齿轮箱轴承,后者振动值允差略高于前者3诊断参数为振动位移峰峰值(双幅)5、往复式机械振动标准GB/T7777-1987往复式活塞压缩机机械振动测量与评价压缩机类型压缩机结构型式振动烈度Vrms(mm/s)I对称平衡型18.0n角度式(L形,▽形,W形,扇形,对置式)28.0川立式,卧式45.0IV非固定式71.0注:本标准按压缩机的结构类型,规定了往复式压缩机振动烈度的允许最大值6、行业设备判断标准部分化工设备的振幅标准序号设备类型设备转速/(r/min)允许全振幅/mm标准代号1活塞式压缩机V200200-400>4000.250.150.10HGJ1018-792汽轮机0.02HGJ1019-793离心压缩机0.015HGJ1020-794离心式冷冻机0.015HGJ1021-795螺杆式压缩机0.05HGJ1022-796离心式通风机100015000.120.11HGJ1024-790.1020002500300040000.090.060.057轴流式通风机一0.15HGJ1025-798柱塞泵V200200-400>4000.200.150.10HGJ1027-799深井泵150030000.120.06HGJ1030-7910低温泵150030000.0380.025HGJ1032-7911周速泵一0.03HGJ1033-7912清水泵及金属耐蚀泵V750150030000.240.120.06HGJ1033-7913离心式热油泵150030000.090.06HGJ1034-7914多级离心泵500030000.090.06HGJ1035-7915SZ型水环式真空泵一0.09HGJ1038-7916行星齿轮增速器一,②,HGJ1041-7917齿轮减速器一0.08HGJ1042-7918行星摆线针轮减速器一0.08HGJ1043-7919沉降式离心机主轴承差速器尾轴进料口机座空载/负荷0.02/0.040.20/0.300.05/0.100.02/0.040.025/0.05HGJ1044-79注:1化工行业制订的机械振动标准门类比较齐全,主要是旋转机械,也有往复机械,齿轮减速器。
影响振动的因素除考虑了设备转速影响,少数机械还考虑了载荷的影响本标准适用于现场设备巡检或普测试时参考2测量参数为位移峰峰值① 30Mpa活塞式压缩机的转速<200r/min时,允许振动全幅为0.20mm.② 此值为参考值7、管道和机器振动速度现场判据管道(在两支架中心测量)机器(在轴承壳体上测量)现场评估V15.3V5.1基本可以接受15.3-38.15.1-12.7恶化,应进行应急处理38.1-76.212.7-25.4危险,考虑停机修理注:1本标准着重考虑了测点位置选择,可以作现场初步评估2本标准把管道和机器的振动状态分为三个等级:可接受,恶化和危险3诊断参数为速度有效值单位:mm/s)8不同机械的轴承振动值判据用于下列J机器的总振动速度均方根的新机器旧机器(全速,全功率)长寿命短寿命检查界限值修理界限值允许值VdBmm/sVdBmm/sVdBmm/sVdBmm/s>20000hp1387.91451814518150326~20000hp1282.51355.61401014518<5000hp1180.791303.21355.614010汽>20000hp1251.8145181451815032轮6~20000hp1201.01355.61451815032机<5000hp1150.561303.21401014518压自由活塞4010150321503215556压高压空气1334.5140101401014518气机低压空气1231.41355.61401014518机电冰箱1150.561355.61401014518柴油发电机组1231.4140101451815032离心机油分离器1231.41401014518150P32jdfc.凶>10000hp1。
