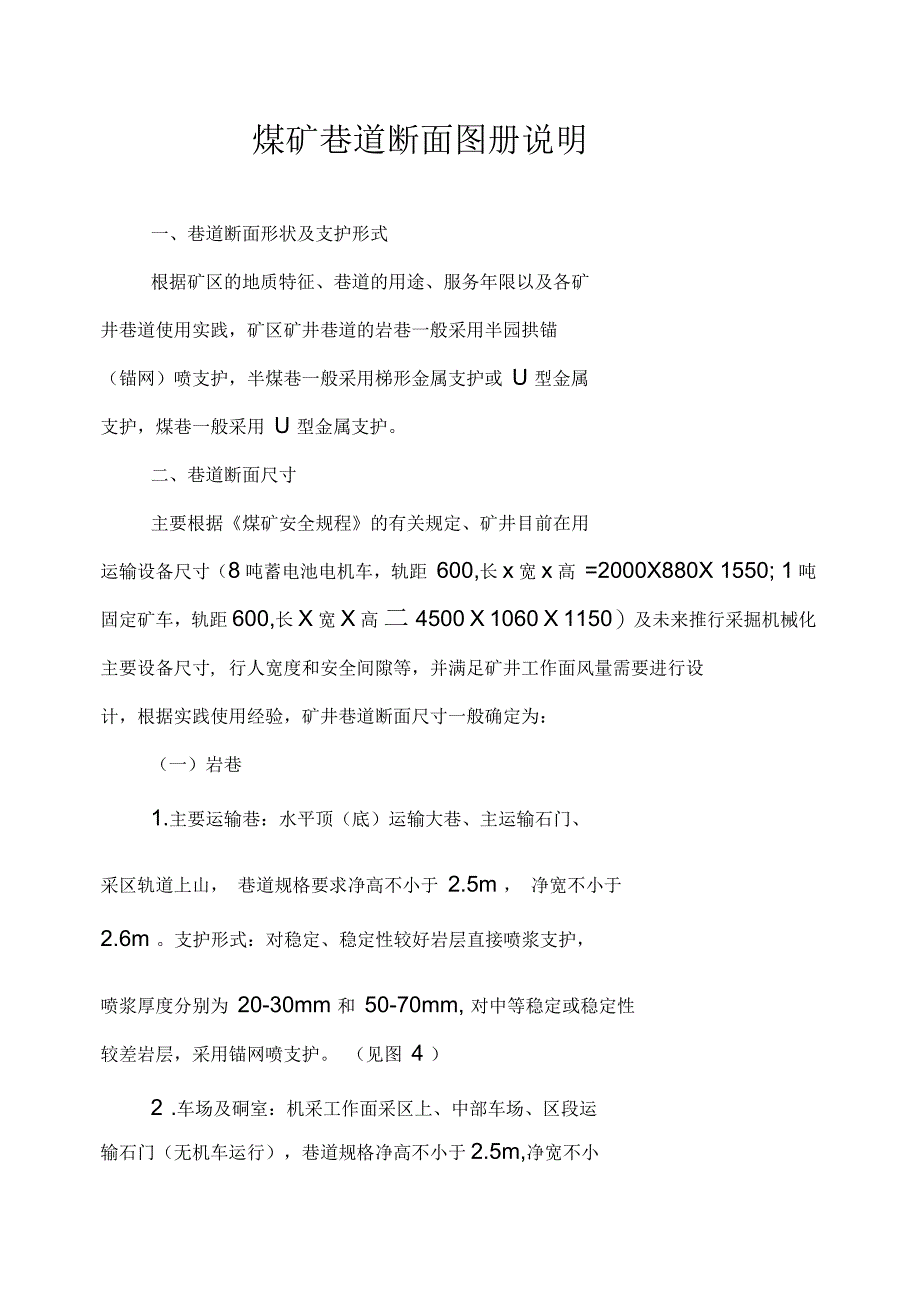

煤矿巷道断面图册说明一、巷道断面形状及支护形式根据矿区的地质特征、巷道的用途、服务年限以及各矿井巷道使用实践，矿区矿井巷道的岩巷一般采用半园拱锚（锚网）喷支护，半煤巷一般采用梯形金属支护或 U 型金属支护，煤巷一般采用 U 型金属支护二、巷道断面尺寸主要根据《煤矿安全规程》的有关规定、矿井目前在用运输设备尺寸（8吨蓄电池电机车，轨距 600,长x宽x高 =2000X880X 1550; 1吨固定矿车，轨距 600,长X宽X高 二4500 X 1060 X 1150）及未来推行采掘机械化主要设备尺寸, 行人宽度和安全间隙等，并满足矿井工作面风量需要进行设计，根据实践使用经验，矿井巷道断面尺寸一般确定为：（一）岩巷1.主要运输巷：水平顶（底）运输大巷、主运输石门、采区轨道上山， 巷道规格要求净高不小于 2.5m ， 净宽不小于2.6m 支护形式：对稳定、稳定性较好岩层直接喷浆支护，喷浆厚度分别为 20-30mm 和 50-70mm, 对中等稳定或稳定性较差岩层，采用锚网喷支护 （见图 4 ）2 .车场及硐室：机采工作面采区上、中部车场、区段运输石门（无机车运行），巷道规格净高不小于2.5m,净宽不小于 3.2m ； 水平运输大巷车场、 采区变电所及采区下部车场 （有机车运行） ，巷道规格净高不小于 2.8m ，净宽不小于 3.6m ；中央变电所，巷道规格净高不小于 3.0m ，净宽不小于4.0m 。
支护形式：对稳定、稳定性较好岩层直接喷浆支护，喷浆厚度分别为 20-30mm 和 70-100mm ， 对中等稳定或稳定性较差岩层，采用锚网喷支护 （见图5、 6、 7）3 .区段运输中巷：区段顶（底）运输巷、石门，巷道规格要求净高不小于 2.4m ，净宽不小于 2.4m ；支护形式：对稳定、稳定性较好岩层直接喷浆支护，喷浆厚度分别为20-30mm 和 50-70mm, 对中等稳定或稳定性较差岩层，采用锚网喷支护 （见图 3）4 .采区岩石上山：为采区溜煤、通风、行人服务巷道规格要求净高不小于 2.2m ，净宽不小于 2.2m 支护形式：对稳定、稳定性较好岩层直接喷浆支护，喷浆厚度分别为20-30mm 和 50-70mm, 对中等稳定或稳定性较差岩层，采用锚网喷支护 （见图 2）5 .采区其它巷道：为一个采煤工作面服务的溜煤上山、探煤上山、 回风巷、 小硐室， 巷道规格要求净高不小于 1.8m ，净宽不小于 2.0m 支护形式：对稳定、 稳定性较好岩层直接喷浆支护（喷浆厚度分别为 20-30mm 和 50-70mm ）或扯中榴支护,对中等稳定或稳定性较差岩层，采用锚网喷支护或架棚支护。
（见图 1、 13、 17）在 2 、 3、 5 煤层所布置的巷道）1 .薄煤层沿煤运输巷：巷道规格净高不小于 2.0m ，上宽1.8m ，下宽 2.4m ；支护形式采用工字钢棚支护 （见图 14）2 .薄煤层沿煤回风巷：巷道规格净高1.8m,上宽1.6m,下宽2.2m ，支护形式采用工字钢棚支护 （见图 13）3 .薄煤层运输巷、回风巷：运输巷规格净高 2.2m ，净宽2.2m ，回风巷规格净高2.0m ，净宽2.0m ，支护形式推广使用锚网支护及锚杆W 钢带联合支护 （见图 15 、 16、 19 、 20 ）（三）煤巷 （在 6 煤层所布置的巷道或全煤巷）1 .沿煤运输巷：巷道规格净高 2.3m ， 净宽 2.4m ； 支护形式采用 U 型钢支架 （见图 10 ）2 .沿煤回风巷：巷道规格净高，净宽2.2m ；支护形式采用 U 型钢棚支护 （见图9）3 .沿煤溜子道、联络巷等：巷道规格净高，净宽2.0m ；支护形式采用 U 型钢棚支护 （见图 8）4 .沿煤机轨合一运输巷：巷道规格（见图12）5 .沿煤机采运输巷、回风巷：巷道规格净高2.5m ，净宽2.6m,支护形式采用 U型钢棚支护。
见图11）三、道床参数与轨道敷设根据使用经验，主要运输大巷采用 22Kg 钢轨配的水泥枕木，轨枕下道渣厚度不少于50mm,上部必须埋住轨枕高度的 1/2 至 2/3， 道床宽度为轨枕长度加 200mm 区段运输巷及沿煤运输巷采用 18Kg 钢轨配的木枕木四、水沟及管线布置水沟一般布置在行人道一侧，其坡度与巷道坡度一致，断面形状为长方形或正方形，采用混泥土浇注管道一般布置在非行人道一侧， 距巷道底 800mm ， 电缆布置在管道上方，与管道间距大于 300mm 五、其它说明（一）对采区其它巷道，如溜煤上山、探煤上山、回风巷、小硐室等巷道，一般不设计水沟，在巷道断面及材料消耗计算时，应减去水沟部分二）巷道喷浆厚度应视工作面岩性情况在作业规程中具体规定，在计算巷道掘进断面及材料消耗时，应根据工作面实际喷浆厚度情况另行计算设计支护参数表序号项目设计要求允许误差（mm ）1净宽20000 〜+2002净高20000 〜+1503喷浆厚度100《设计值4基础深度水沟边250,无水沟边2000 〜+1005锚杆间排距800 X 800-100 〜+1006水沟规格200X 2000 〜+507毛断面（m2）+=毛断面=新掘巷道毛面积+水沟毛断面积净断面（m2）+=从渣面算起，含水沟断面说明：每米工程量材料消耗表材 料消耗锚杆数量（根）喷射材料（m3）网片（块）墙角材料（m3）74说明：墙角喷射材料消耗二水沟断面积X喷射厚度；每米巷道拱与墙喷射材料消耗二X （掘进宽度-喷浆厚度）X喷浆厚度+2X墙高X喷浆厚度主要用途：溜煤上山、探煤回风巷、小碉室等巷道图号：214 00300 20022002400设计支护参数表序号项目设计要求允许误差（mm ）1净宽22000 〜+2002净高22000 〜+1503喷浆厚度100《设计值4基础深度水沟边250,无水沟边2000 〜+1005锚杆间排距800X 800-100 〜+1006水沟规格300 X 2000 〜+507毛断面（m2）+=毛断面=新掘巷道毛面积+水沟毛断面积净断面（m2）+=从渣向算起，含水沟断囿说明：每米工程量材料消耗表材 料消 耗锚杆数量（根）喷射材料（m3）网片（块）墙角材料（m3）8说明：墙角喷射材料消耗二水沟断面积x喷射厚度；每米巷道拱与墙喷射材料消耗二X （掘进宽度浆厚度+2X墙图X喷浆厚度-喷浆厚度）x喷主要用途：采区溜煤、通风、行人上山（作溜煤上山用时，可不铺设轨道）图号：30342600设计支护参数表序号项目设计要求允许误差（mm）1净宽24000 〜+2002净高24000 〜+ 1503喷浆厚度100《设计值4基础深度水沟边250,无水沟边2000 〜+10 05锚杆间排距800 X 800-100 〜+1006水沟规格300 X 3000 〜+507毛断面（m2）+=毛断面=新掘巷道毛面积 +水沟毛断面积净断面（m2）+=从渣面算起，含水沟断面说明：每米工程量材料消耗表材 料消 耗锚杆数量（根）喷射材料（m3）网片（块）墙角材料（m3）9说明：墙角喷射材料消耗二水沟断面积x喷射厚度；每米巷道拱与墙喷射材料消耗 二X （掘进宽度-喷浆厚度）X喷浆厚度+2X墙高X喷浆厚度主要用途：区段运输巷、区段石门、采区总回风巷图号：42800设计支护参数表序号项目设计要求允许误差(mm)1净宽26000 〜+2002净高25000 〜+1503喷浆厚度100《设计值4基础深度水沟边350,无水沟边 2000 〜+1005锚杆间排距800X 800-100 〜+1006水沟规格500X 5000 〜+507毛断面(m2)+ =毛断面=新掘巷道毛面积+水沟面积净断面(m2)+ =从渣面算起，含水沟断面说明：为行人方便，水沟必须铺设盖板，上、下山可不铺盖板每米工程量材料消耗表材 料消耗锚杆数量（根）喷射材料（m3）网片（块）墙角材料（m3）95说明：墙角喷射材料消耗二水沟断面积x喷射厚度；每米巷道拱与墙喷射材料消耗二X （掘进宽度浆厚度+2X墙图X喷浆厚度-喷浆厚度）x喷主要用途：水平运输大巷、水平石门、采区轨道上山（水沟 250X250mm）图号：53200350005620052OORT 009 005设计支护参数表序项目设计要求允许误差（mm ）号1净宽32000 〜+2002净高25000 〜+1503喷浆厚度150《设计值4基础深度水沟边300,无水沟边2000 〜+1005锚杆间排距800X 800-100 〜+1006水沟规格300X 3000 〜+507毛断面（m2）+ =毛断面=新掘巷道毛面积+水沟面积净断面（m2）+ =从渣面算起，含水沟断面说明：为了行人方便，水沟必须铺设盖板每米工程量材料消耗表材 料消 耗锚杆数量（根）喷射材料（m3）网片（块）墙角材料（m3）9说明：墙角喷射材料消耗二水沟断面积x喷射厚度；每米巷道拱与墙喷射材料消耗二X （掘进宽度浆厚度+2X墙图X喷浆厚度-喷浆厚度）x喷主要用途：机采工作面区段石门、区段运输巷、采区上、中部车场（无机车运行）图号：6500X 50036003900002 002设计支护参数表序号项目设计要求允许误差（mm）1净宽36000 〜+2002净高28000 〜+1503喷浆厚度150《设计值4基础深度水沟边350,无水沟边2000 〜+1005锚杆间排距800X 800-100 〜+1006水沟规格500X 5000 〜+507毛断面（m2）+ =毛断面=新掘巷道毛面积+水沟面积净断面（m2）+ =从渣面算起，含水沟断面说明：为行人方便，水沟必须铺设盖板每米工程量材料消耗表材 料消耗锚杆数量（根）喷射材料（m3）网片（块）墙角材料（m3）11说明：墙角喷射材料消耗二水沟断面积x喷射厚度；每米巷道拱与墙喷射材料消耗二X （掘进宽度-喷浆厚度）X喷浆厚度+2X墙高X喷浆厚度主要用途：水平运输车场、采区变电所、。
