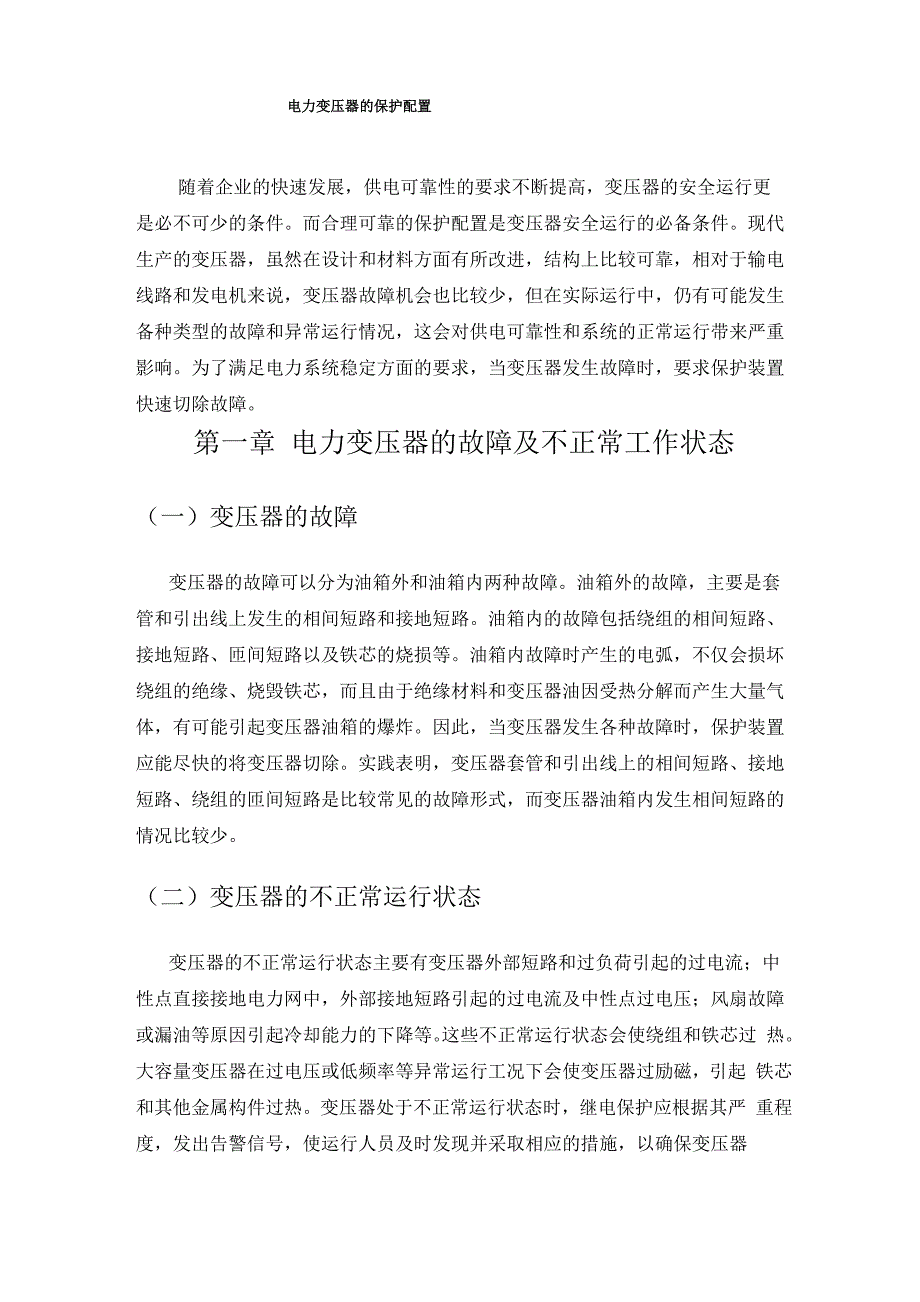

电力变压器的保护配置随着企业的快速发展，供电可靠性的要求不断提高，变压器的安全运行更 是必不可少的条件而合理可靠的保护配置是变压器安全运行的必备条件现代 生产的变压器，虽然在设计和材料方面有所改进，结构上比较可靠，相对于输电 线路和发电机来说，变压器故障机会也比较少，但在实际运行中，仍有可能发生 备种类型的故障和异常运行情况，这会对供电可靠性和系统的正常运行带来严重 影响为了满足电力系统稳定方面的要求，当变压器发生故障时，要求保护装置 快速切除故障第一章 电力变压器的故障及不正常工作状态（一）变压器的故障变压器的故障可以分为油箱外和油箱内两种故障油箱外的故障，主要是套 管和引出线上发生的相间短路和接地短路油箱内的故障包括绕组的相间短路、 接地短路、匝间短路以及铁芯的烧损等油箱内故障时产生的电弧，不仅会损坏 绕组的绝缘、烧毁铁芯，而且由于绝缘材料和变压器油因受热分解而产生大量气 体，有可能引起变压器油箱的爆炸因此，当变压器发生各种故障时，保护装置 应能尽快的将变压器切除实践表明，变压器套管和引出线上的相间短路、接地 短路、绕组的匝间短路是比较常见的故障形式，而变压器油箱内发生相间短路的 情况比较少。
二）变压器的不正常运行状态变压器的不正常运行状态主要有变压器外部短路和过负荷引起的过电流；中 性点直接接地电力网中，外部接地短路引起的过电流及中性点过电压；风扇故障 或漏油等原因引起冷却能力的下降等这些不正常运行状态会使绕组和铁芯过 热大容量变压器在过电压或低频率等异常运行工况下会使变压器过励磁，引起 铁芯和其他金属构件过热变压器处于不正常运行状态时，继电保护应根据其严 重程度，发出告警信号，使运行人员及时发现并采取相应的措施，以确保变压器的安全第二章 变压器的保护配置电力变压器油箱内故障时，除了变压器各侧电流、电压变化外，油箱内的油、 气、温度等非电量也会发生变化因此，变压器的保护分电量保护和非电量保护 两种非电量保护装设在变压器内部线路保护中采用的许多保护如过流保护、 纵差动保护等在变压器的电量保护中都有应用，但在配置上有区别根据规程规定，变压器一般应装设下列保护：（一）瓦斯保护规程规定对于容量为800kV・A及以上的油浸式变压器和400kV・A及以上的 车间内油浸式变压器，应装设瓦斯保护瓦斯保护是反应油浸式变压器内部故障的一种保护装置当油浸式变压器油 箱内部发生故障时，在故障电流和电弧的作用下，变压器油和其他绝缘材料会受 热而分解，产生气体，这些气体从油箱流向油枕的上部，故障越严重，产生的气 体就越多，流向油枕的气流速度也越快，利用这种气体来动作的保护装置，称为 瓦斯保护。
瓦斯保护的主要元件是气体继电器，它安装在油箱与油枕之间的连接管道 上气体继电器是变压器的一种保护用组件，当变压器内部有故障，而使油分解 产生气体或造成油流冲击时，继电器的触点动作，给出信号或者使断路器跳闸， 使变压器退出运行为了不妨碍气体的流通，通往继电器的连接管道应有2%~4% 的坡度以开口杯挡板式气体继电器为例：正常运行时，上、下开口杯都浸在油 中，上、下触点均断开当油箱内部发生轻微故障时，少量的气体上升后逐渐聚 集在继电器的上部，迫使油面下降，使上开口杯漏出油面由于浮力减少，在重 力作用下开口杯顺时针方向转动，使上触点闭合发出“轻瓦斯”保护动作信号 当油箱内部发生严重故障时，大量气体和油流直接冲击挡板，使下开口杯顺时针 方向转动，带动下触点闭合，发出跳闸脉冲，表示“重瓦斯”保护动作当变压 器出现严重漏油而使油面逐渐降低时，首先是上开口杯露出油面，发出报警信号， 然后下开口杯露出油面，发出跳闸脉冲上触点表示“轻瓦斯动作”，动作后经 延时发出报警信号下触点表示“重瓦斯动作”，动作后启动变压器保护的总出 口继电器，使断路器跳闸当油箱内部发生严重故障时，由于油流的不稳定性可 能造成触点的抖动，此时为使断路器能可靠跳闸，应选用具有电流自保持线圈的 出口中间继电器，动作后由断路器的辅助触点来解除出口回路的自保持。
此外， 为防止变压器换油或进行试验时引起重瓦斯保护误动作跳闸，可利用切换片将跳 闸回路切换到信号回路瓦斯保护的主要优点是动作迅速、灵敏度高、安装接线简单、能反应油箱内 部发生的各种故障（如绕组轻微的匝间短路、铁芯烧损等）其缺点是不能反应 油箱以外的套管及引出线等部位上发生的故障（如变压器绝缘子闪络等）因此 瓦斯保护可作为变压器的主保护之一，需要与纵联差动保护相互配合、相互补充， 才能够实现快速而灵敏的切除变压器油箱内、外及引出线上发生的各种故障二）纵差动保护和电流速断保护对于容量为6300kV・A及以上的变压器，以及发电厂厂用变压器和并列运行的变压器，10000kV・A及以上的发电厂厂用备用变压器和单独运行的变压器， 应装设纵差动保护对于容量为10000kV・A以下的变压器，当后备保护的动作 时限大于0.5s时，应装设电流速断保护对2000kV・A以上的变压器，当电流 速断保护的灵敏性不能满足要求时，也应装设纵差动保护1 纵差动保护（1）纵差动保护基本原理纵差动保护，是由比较被保护元件两侧电流的大小和相位而构成的以图 1所示双侧电源供电的短线路为例，简要说明纵差动保护的基本原理设线路两端装设特性及变比完全相同的电流互感器，两侧电流互感器一次回 路的正极性均放在母线的一侧，将二次回路的同极性端子相连接后，在电流互感 器的二次端子上接入差动继电器。
图 1-1 正常运行及外部短路图 1-2 内部短路这是所有差动保护必须解决的问题2）变压器的纵差动保护图 2 为双绕组变压器的纵差动保护的原理接线由于变压器高压侧和低压侧的电流I 和 I 是不相等的，为使变压器正常运行及I1 II1QFktI £2KITAKiitaKD当正常运行及保护范围外部故障时（如图1-1所示 k1 点短路），两侧电流互 感器一次侧流过的两个电流相等即 I =I 假定两侧电流互感器变比相同（均I II为k ）,在忽略互感器的励磁电流的理想情况下，二次侧的两个电流I和I大TA I2 II2小也相等，此时流入差动继电器的电流为零，即1I 二 I -1 二 （I -1 ）二 0k I2 II 2 k I II TA当线路内部故障时，如图 1-2 所示 k2 点短路，流入继电器的电流为I = I + I = k2k I2 II 2 kTA式中：I为短路点的总电流，当I±I时，继电器立即动作，跳开线路两侧断路 k2 k op器实际上，由于两侧电流互感器总会存在励磁电流I,且励磁特性不可能完全 m相同，所以在正常运行及外部故障时，流过差动继电器的电流不为零，而存在一个不平衡电流 I 。
为了保证纵差动保护动作的选择性，差动继电器的动作电流 dsp必须躲过外部短路时出现的最大不平衡电流不平衡电流的存在会使继电器的动作电流增大，降低内部故障时纵差动保护的灵敏度，因此要尽量减小不平衡电流，II1 II图2 变压器纵差动保护原理图外部故障时流入差动继电器的两个二次电流 I 和 I 的大小相等，必须适当选择 I2 II2两侧电流互感器的变比，使之满足下列条件：I = n-I2 kITAI 二 mII2 kIITAI2II2式中 k ——高压侧电流互感器的变比；ITAk ——低压侧电流互感器的变比IITA设变压器的变比为 k ，则有TIk=—fH — IITAI 1 ITA可见，要使变压器差动保护能正确动作，必须使两侧电流互感器变比的比 值等于变压器的变比 k T变压器的纵差动保护同样需要躲过在正常运行及外部短路时各种因素造成 的不平衡电流包括变压器励磁涌流造成的不平衡电流、变压器两侧电流相位不 同引起的不平衡电流、电流互感器变比标准化引起的不平衡电流、两侧电流互感 器型号不同产生的不平衡电流、变压器带负荷调整分接头产生的不平衡电流等 在电力系统中，纵差动保护主要用作变压器内部相间故障的主保护。
2 电流速断保护对于容量较小的变压器，可在电源侧装设电流速断保护［4］为保证选择性， 电流速断保护只能保护变压器的一部分，它与瓦斯保护和过电流保护配合，可以 组成小型变压器的整组保护当变压器电源侧为小接地电流系统时，保护可采用 两相式接线；当电源侧为大接地电流系统时，可采用三相式或两相三继电器式接 线电流速断保护的动作电流应按以下两个条件计算，并取其中的较大者作为动作电流的整定值躲过变压器二次侧母线短路时的最大短路电流，即式中Krel可靠系数，I = K I ⑶op relk . max取 1.2~1.3；I（3） ——变压器二次侧母线三相短路时，流过保护安装处（一次侧）的最 k . max大短路电流躲过变压器空载合闸时的最大励磁涌流，即I = （3 ~ 5）Iop NT式中INT——保护安装侧变压器的额定电流电流速断保护的灵敏度应按下式校验I (2)=―k .minop式中 I（2） ——保护安装处发生短路时的最小两相短路电流 k.m ax三）外部相间短路和接地短路时的后备保护变压器的主保护通常采用差动保护（小容量变压器可采用电流速断保护） 和瓦斯保护除了主保护外，变压器还应装设相间短路和接地短路的后备保护。
后备保护的作用是为了防止由外部故障引起的变压器绕组过电流，并作为相邻元 件（母线或线路）保护的后备以及在可能的条件下作为变压器内部故障时主保护 的后备变压器的相间短路后备保护通常采用过电流保护、低电压启动的过电流 保护、复合电压启动的过电流保护以及负序过电流保护等，也有采用阻抗保护作 为后备保护的情况接地短路时的后备保护应根据变压器台数及接地情况配置1 变压器相间短路的后备保护1）过电流保护过电流保护应装在变压器的电源侧，采用完全星形接线保护动作后，跳开变压器两侧断路器过电流保护装置的动作电流应按照躲开变压器可能出现的最大负荷电流来 整定，具体问题作如下考虑：对并列运行的变压器，应考虑切除一台时所出现的过负荷，当各台变压器容 量相同时，可按下式计算：7 K n -I — 竝 X Iop K n — 1 NTre式中n ――并列运行变压器的台数；I ——每台变压器的额定电流NT对于降压变压器，应考虑低压侧负荷电动机自启动时的最大电流，即[—K K TI rel sh Top K NTre式中K ——可靠系数，取1.2~1.3；relK——返回系数，取0.85；reK——自启动系数，取1.5~2.5。
st保护装置的动作时限应比出线过电流保护的动作时限大一个时限级差A t保护装置的灵敏度按下式计算：I（2）K — ~Hk.mins Iop式中I（2）――后备保护范围末端两相短路时，流过保护装置的最小短路电流k.min规程规定，作为近后备时，要求K ±1.5；作为远后备时，要求K ±1.2ss若灵敏度不满足要求，可采用低电压启动的过电流保护或复合电压启动的过电流 保护来提高保护的灵敏度2）低电压启动的过电流保护低电压启动的过电流保护，只有当电流元件和电压元件同时动作后，才能启动时间继电器，经过预定的延时后，启动出口中间继电器动作于跳闸当采用低电压启动的过电流保护时，电流元件的动作电流按躲开变压器的 额定电流整定，即re低电压元件的动作电压，按正常运行情况下母线上可能出现的。
