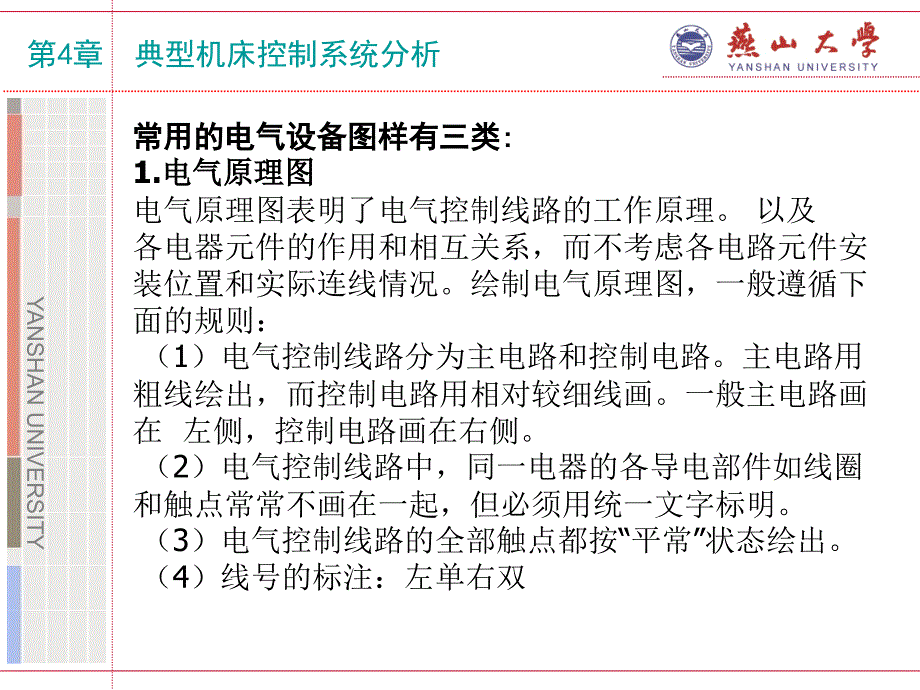

YANSHAN UNIVERSITY,,第4章 典型机床控制系统分析,常用的电气设备图样有三类: 1.电气原理图 电气原理图表明了电气控制线路的工作原理 以及 各电器元件的作用和相互关系，而不考虑各电路元件安 装位置和实际连线情况绘制电气原理图，一般遵循下 面的规则： （1）电气控制线路分为主电路和控制电路主电路用粗线绘出，而控制电路用相对较细线画一般主电路画在 左侧，控制电路画在右侧 （2）电气控制线路中，同一电器的各导电部件如线圈和触点常常不画在一起，但必须用统一文字标明 （3）电气控制线路的全部触点都按“平常”状态绘出 （4）线号的标注：左单右双,,,,,,YANSHAN UNIVERSITY,,第4章 典型机床控制系统分析,2. 电气设备安装图 电气安装图表示各种电气设备在机械设备和电气控制柜中的实际安装位置 3. 电气设备接线图 电气设备接线图表明各电气设备之间的实际接线情况电气设备安装图和电气设备接线图主要用于安装、接线、检查维修和工程施工YANSHAN UNIVERSITY,,第4章 典型机床控制系统分析,4.1 CW6163B型万能卧式车床,,,,,YANSHAN UNIVERSITY,,第2章 典型机床控制系统分析,控制要求 主轴单向起停控制，多点控制； 冷却单向控制，主轴启动后才能开启； 快速进给电动控制； 机床限位控制； 显示主轴电流； 主电机和冷却电机过载保护； 有36伏照明灯； 电源和主轴工作指示灯； 短路保护。
第4章 典型机床控制系统分析,主电机,冷却电机,快速电机,6.3V,36V,110V,T,,,,FU2,,,,,第4章 典型机床控制系统分析,主电路 M1主运动和进给运动电机，M2冷却泵电机，M3刀架快速移动电机 三台电机均为直接起动，单方向运行，主轴制动采用液压制动 电流表 监视主电机电流让工作电流等于额定电流、提高功率因数和生产效率，以便充分的利用电机第4章 典型机床控制系统分析,控制、照明及显示电路 控制回路电源110V M1采用双点控制，起动、停止分别由床头操纵板上的SB3和SB1及刀架拖板上的SB4和SB2控制 M2的起停由SB6和SB5控制 M3由SB7点动控制第4章 典型机床控制系统分析,HL2：电源指示灯 HL1：工作指示灯 EL：照明灯,SQ为机床的限位保护FR1 、FR2实现 过载保护主电机起动后，冷却电机才可以起动FU1、FU2、 FU3、 FU4实现短路保护第4章 典型机床控制系统分析,4.2 C650卧式车床的电气控制线路,,,,,第4章 典型机床控制系统分析,图2-3 C650卧式车床电气原理图,,,,,第4章 典型机床控制系统分析,1．主电路 该机床有M1、 M2、 M3三台电动机，三相交流电源通过组合开关Q引入。
主电机：正反向、过载保 护、电流检测、 降压启动； 冷却电机：单向启动、过 载保护； 快速电机：单向启动第4章 典型机床控制系统分析,主电动机的点动调整控制 (SB6-KM3),,,,,第4章 典型机床控制系统分析,主电动机的正反转控制电路 正转： SB1-KM-K-KM3, 反转： SB2-KM-K-KM4,,,,,第4章 典型机床控制系统分析,3.主轴电动机的反接制动控制 C650卧式车床采用了反接制动方式当电动机的转速接近到零时，用速度继电器的触点给出信号切断电动机的电源图2-6是C650卧式车床正转、反转与反接制动的控制线路 速度继电器与被控电动机是同轴连结的，当电动机正转时，速度继电器的正转常开触点BV1(17-23)闭合；电动机反转时，速度继电器的反转动合触点BV2(17-7)闭合速度继电器原理： 1 永久磁铁3 随电机轴一起旋转 2鼠笼绕组2切割磁力线产生转矩 3. 外随电机轴转向转过角度，并触发相应方向的触点第4章 典型机床控制系统分析,正转： SB4-KA-KS1(正转常开)-KM4 -KS1断开停止 反转： SB4-KA-KS2(反转常开)-KM3 -KS2断开停止 SB4按下后要松开！！,,,,,第4章 典型机床控制系统分析,刀架的快速移动是由转动刀架手柄压动行程开关ST来实现的。
4.刀架的快速移动和冷却泵控制,,,,,第4章 典型机床控制系统分析,4.3 X62卧式万能铣床电气控制线路分析,,,,,第4章 典型机床控制系统分析,,,,,X62W主回路分析 (1)主电机M1 启动、停止控制（反接 制动） 变速冲动控制 换向控制（其他书的图 上中间线总相连） 过流保护 (2)进给电机M2 反正转 过流保护 (3)快速电机M3 点动 过流保护,,,,,X62W控制回路,SB1和SB2的常闭触点 分别改成SB3和SB4,,,,,YANSHAN UNIVERSITY,,第4章 典型机床控制系统分析,控制电路分析 主电动机的启停控制 启动：SB3或SB4闭合（红线连接的触点同时断开），KM3得电， 启动电机正转并自锁； 停止：SB1或SB1常闭触点断开，常开触点闭合，KM2通过速度继电器 得电并自锁，电机反转制动，电机停止后速度继电器KS1(KS2) 断开，KM2断电 主轴变速冲动控制 SQ7动作，主轴低速点动 工作台移动控制 工作台各运动方向的连锁 工作台的进给变速冲动控制，相同于主轴冲动工作方式是一样的 圆工作台控制 冷却泵电动机的控制 辅助电路及保护环节分析,,,,,YANSHAN UNIVERSITY,,第4章 典型机床控制系统分析,分析电气控制系统时要注意以下几个问题： 要了解机床的主要技术性能及机械传动、液压和气动的工作原理。
弄清各电动机的安装部位、作用、规格和型号 初步掌握各种电器的安装部位、作用以及各操纵手柄、开关、控制按钮的功能和操纵方法 注意了解与机床的机械、液压发生直接联系的各种电器的安装部位及作用如：行程开关、撞块、压力继电器、电磁离合器、电磁铁等 分析电气控制系统时，要结合说明书或有关的技术资料将整个电气线路划分成几个部分逐一进行分析例如：各电动机的起动、停止、变速、制动、保护及相互间的联锁等谢谢！,,,,,,,,,,YANSHAN UNIVERSITY,。
