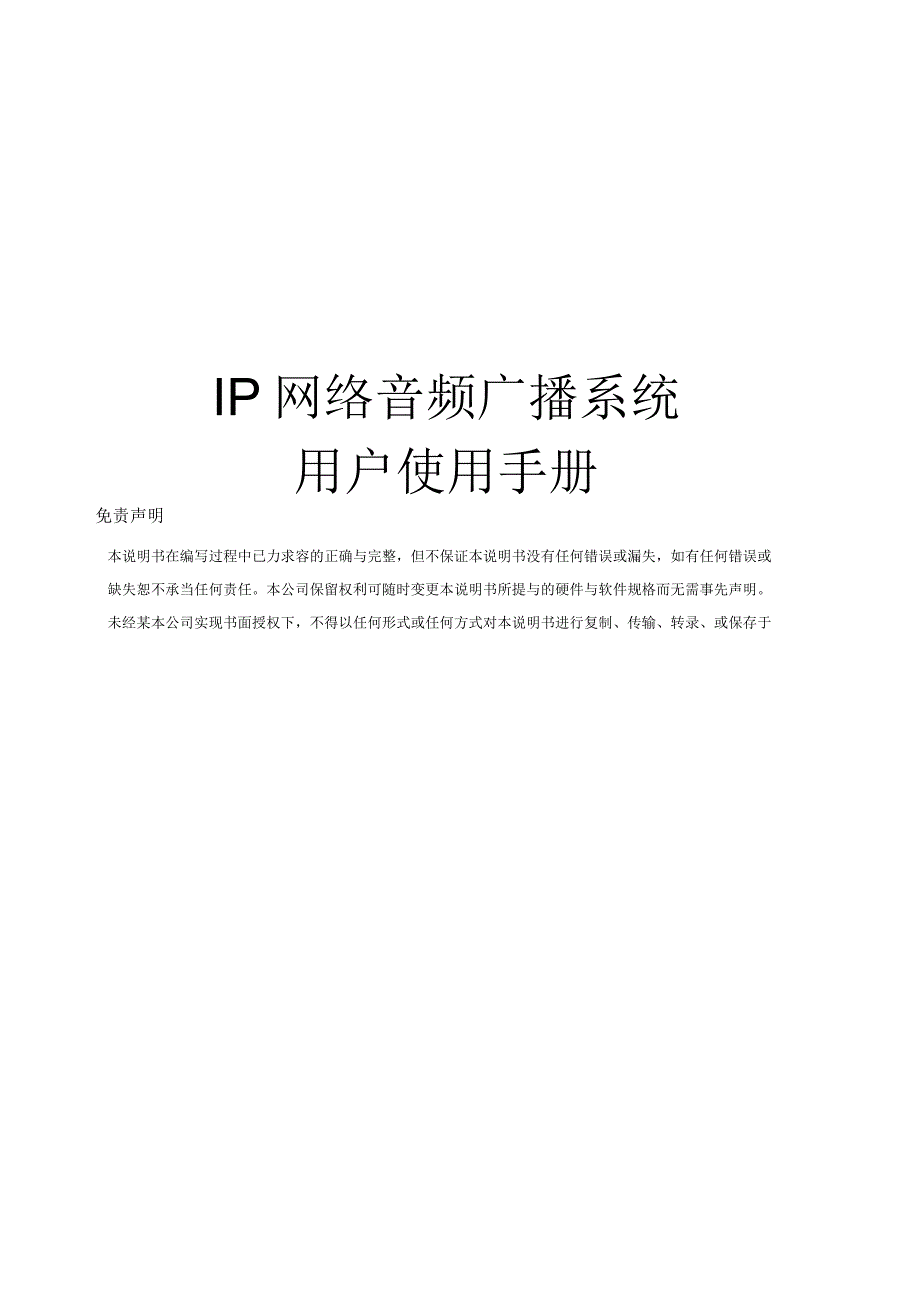

IP网络音频广播系统用户使用手册免责声明本说明书在编写过程中已力求容的正确与完整，但不保证本说明书没有任何错误或漏失，如有任何错误或缺失恕不承当任何责任本公司保留权利可随时变更本说明书所提与的硬件与软件规格而无需事先声明未经某本公司实现书面授权下，不得以任何形式或任何方式对本说明书进行复制、传输、转录、或保存于可检索的系统中，或翻译成任何语言本公司只对数字广播系统软（硬）件本身存在的问题负有保修或维修责任，对于因软件的误操作、产品维修或其他意外情况所引起的个人数据资料的删改或丢失不负任何责任，也不对因此造成的其他间接损失负责商标声明Microsoft、Windows是微软公司（Microsoft Corporation ）在美国和/或其它国家（地区）的商标或注册 商标上述未提与的其他名称和产品可能为各自公司的商标或注册商标安全须知请勿在不支持数据 CD-RO毗盘的CD唱机中播放本光盘，使用音频CD唱机（音乐唱机）播放本光盘会使扬声器受损，如果用耳机聆听在音乐CD唱机播放的数据 CD光盘，也可能导致听觉受损第一章安装、启动与卸载 11.1 系统要求11.2 安装11.2.1 安装核心服务端软件11.2.2 安装数字音频管理中心软件11.2.3 安装领导工作站软件11.2.4 安装采播服务端软件21.3 启动21.3.1 启动核心服务端软件21.3.2 启动数字音频管理中心软件21.3.3 启动领导工作站软件 21.3.4 启动采播服务端软件21.4 卸载3第二章数字终端IP设置32.1 数字终端IP设置软件介绍32.2 数字终端IP设置软件使用说明32.2.1 IP地址查询32.2.2 IP地址设置42.2.3 使用广播方式设置设备参数4第三章核心服务端软件53.1 核心服务器软件使用说明53.1.1 核心服务器初始设置 53.1.2 核心服务器控制界面主要操作说明53.1.3 终端图标状态说明：6第四章管理中心软件64.1 管理中心软件介绍64.2 管理中心软件使用说明64.2.1 终端》犬态74.2.2 媒体资源84.2.3 定时才T铃84.2.4 文件广播114.2.5 用户管理124.2.6 采播管理134.2.7 广播 144.2.8 终端功放164.2.9 网络直播174.2.10 消防管理184.2.11 MP3文件制作19第五章领导工作站235.1 领导工作站介绍235.2 领导工作站使用说明 23第六章采播服务端256.1 采播服务端介绍256.2 采播服务端使用说明26第八章常见问题解答 26第九章须知27第一章 安装、启动与卸载1.1 系统要求计算机必须符合以下最低系统要求，才能安装软件。
操作系统：Windows XPWindows 2000Windows 9X （win95 需要升级系统文件）中央处理器：Pentium 166MHz 或以上存： 256MB 或以上硬盘空间： 100MB 以上光驱： CD-ROM 或以上显示器：1024 X 768像素或以上/高彩（16位）或以上!即使符合上述要求，不保证在特殊系统上能正常运行本说明书主要使用 Windows XP的屏幕作示范，步骤与视窗可能因计算机 与软件的版本而异1.2 安装1.2.1 安装核心服务端软件运行光盘中核心服务端安装程序："Server_SetupDog.exe）按提示完成安装程序I-核心服务端软件图标1.2.2安装数字音频管理中心软件运行光盘中核心服务端安装程序： "Manager_Setup.exe "，按提示完成安装程序数字音频营I-数字音频管理中心软件图标1.2.3安装领导工作站软件运行光盘中核心服务端安装程序： "Client_Leader_Setup.exe,按提示完成安装程序IP网络广播控制主机软件图标1.2.4 安装采播服务端软件运行光盘中核心服务端安装程序："AudioCap_Setup.exe"按提示完成安装程序。
采播服务端|一采播服务端软件图标1.3 启动1.3.1 启动核心服务端软件双击核心服务端软件图标或通过开始菜单，选择打开数字网络音频广播系统主菜单下的核心服务端软件启动后，会在任务栏 出现以以下图标：1.3.2启动数字音频管理中心软件双击数字音频管理中心软件图标或通过开始菜单, 会出现以下登陆窗口：选择打开数字网络音频广播系统主菜单下的数字音频管理中心软件1.3.3 启动领导工作站软件双击领导工作站软件图标或通过开始菜单，选择打开数字网络音频广播系统主菜单下的领导工作站软件启动后，任务栏处出 现蠢，并弹出登陆窗口1.3.4 启动采播服务端软件双击采播服务端软件图标或通过开始菜单，选择打开数字网络音频广播系统主菜单下的采播服务端软件启动后，任务栏处出卜在同一台电脑不能同时登录领导工作站软件和采播服务端软件1.4 卸载可通过开始菜单中，在数字网络音频广播系统单下，各软件的子菜单中，单击卸载程序或者可通过控制面板，在添加与 删除程序中，选择各软件删除第二章数字终端IP设置2.1 数字终端IP设置软件介绍用于查询广播系统中各数字终端ip地址以与设置其ip地址2.2 数字终端IP设置软件使用说明,弹出对话框，如以下图:双击打开ip设置软件2.2.1 IP 地址查询IP参数设置：主要针对旧版本（V5.0以下的版本）的数字终端的IP地址查询与设置使用，手动输入数字终端的IP地址，点击属性，即弹出该数字终端属性对话框。
扩展设备参数设置： 主要针对新版本（V5.0以上的版本）的数字终端的IP地址查询与设置使用，只需要点击查询按键，则可显示已经连接在网络的终端设备，如以下图：tie祝a■壬默皿[*置12.2.2 IP地址设置T谯目夜至赳也五选中列表的终端，点击设置按键，则弹出数字终端属性对话框，如图:数字终端编号：设置各终端的编号，注意：编号不能有重复获取的IP地址：根据网络的实际情况选择自动或手动获取IP地址指定服务器IP地址：输入安装有核心服务端软件的计算机或者IPIP网络广播控制主机的IP地址DNS解析域名获取服务器IP地址：通过输入服务器域名获得服务器IP地址指定服务器端口：可指定服务器相接的系统端口建议不要随便修改，否则系统可能导致系统无常使用更改终端网卡硬件地址：即可修改各终端的MACfe址建议不要随便修改，否则系统可能导致系统无常使用默认值 •恢复数字终端出厂设置设置IP地址完成后，点击确认按键即可V5.0以下的版本，手动正确输入 IP地址，点击属性后，则会弹出数字终端属性对话框对终端进行修改2.2.3 使用广播方式设置设备参数口螭广播方式设置极"数：通过编号进行终端的查询与设置第三章核心服务端软件3.1 核心服务器软件使用说明3.1.1 核心服务器初始设置核心服务器 安装成功以后会自动在操作系统的‘启动'组里增加快捷方式，即在系统启动后会自动运行。
它会在系统托盘中增加一个运行图标,如图红色圈中的图标就是“核心服务器”软件的运行图标对准图标点击鼠标右键,选择“服务器设置”项，出现如以下图界面所有端口设置在没有特殊情况时请不要更改如果选中“启动时显示控制界面”复选项则在系统启动时会自动打开服务器的控制界面选中“控制界面广播/直播时使用组播模式”复选项则服务器在执行“文件广播”与“音频直播”时会使用组播模式（注：选中该选项时您需要确认您的网络支持IGMPfi播协议）选中“自动登录到 Windows”复选项并填入正确的用户名、密码，则系统在启动时会自动输入系统用户、密码并进入到系统桌面3.1.2 核心服务器控制界面主要操作说明对准核心服务器图标点击鼠标右键，选择“控制界面”项，出现如（图 3.1.2 ）界面功能选择区：控制“文件广播功能”界面与“直播功能”界面之间的切换终端控制区：控制所有终端的选择、取消选择、选择组；控制终端开始接收、停止接收广播；控制终端电源开、关；控制终端 音量大小播放控制区：控制文件广播开始、停止功能状态提示区：提供相应的功能操作提示终端状态显示区：显示当前终端的活动状态播放控制文件广耦13:11:16空忖F 空ffl女3&y"仅力终端控制终端状态;•.阀功能状态图 3.1.23.1.3 终端图标状态说明::正在接收打铃：正在点播歌曲或收听广播第四章管理中心软件4.1 管理中心软件介绍管理中心软件是网络音频广播系统的重要部分，完成终端管理、资源管理、权限管理等管理功能，也可与实现定时广播编程。
4.2 管理中心软件使用说明双击领导工作站软件图标或通过开始菜单，选择打开数字网络音频广播系统主菜单下的领导工作站软件弹出登陆对话框，如 图：输入正确的用户名与管理员密码，即可登陆进入管理中心软件，如图:4.2.1 终端状态软件界面如下:1、 上方的列表显示了当前可以操作的终端以与状态并记录了当前的用户操作状态2、 在终端状态的列表中单击鼠标右键菜单，可以弹出功能菜单，如图：在右键菜单中，可以选择刷新、音量调节、删除终端以与终端属性设置也可以直接单击［刷新］、［设置基准音量］、［终端属性］、［删除终端］按钮其中［设置基准音量］的功能是设置所选择的终端的开机基准音量可以根据不同的终端而设置不同的值音量围是：（0-100）打开终端属性，可以设置终端的名称 注意，终端的IP在此处是不可以设置的如果要设置终端的IP地址,请打开服务器端［Mp31P设置］工具具体操作请看［Mp31P设置］帮助单击删除终端，可以删除所选择的终端上表显示了当前登陆到领导工作站客户端的用户信息包括名称、状态、IP地址以与登陆的用户名4.2.2媒体资源软件界面如下:媒体资源主要是管理所有的音频资源分两类：点播资源管理（数字终端点播）和广播资源管理（文件广播、铃声）1、 点播：在列表中单击鼠标右键，可以弹出右键功能菜单。
如图：可以上传文件、复制、剪切、粘贴、删除、重命名以与创建目录等功能注意：这些功能是限于此列表中的操作2、 广播：同点播资源管理的功能基本相同当有文件上传的时候，可以单击［终止彳^送］终止文件的上传3、 消防报警：点播资源管理的功能基本相同当有文件上传的时候，可以单击［终止彳^送］终止文件的上传4.2.3定时打铃软件界面如下:可以根据实际情况设置不同的方案单击［启用方案］可以将选择的方案作为当前的执行方案单击［添加方案］可以添加新的方案［删除方案］可以删除列表中所选择的方案如以下图：打格方室：正蔺打铃右妻用照岁 |月动疗，］选择所需要的方案后，在列表中罗列了当前已经设置了的方案所对应的任务在列表中单击鼠标右键，弹出右键功能菜单，如 图：右键菜单中可以添加、删除、执行、停止任务选择任务属性，可以打开任务属性的设置窗口或者直接单击下方的［添加任务］、［删除任务］、［任务属性］、。
