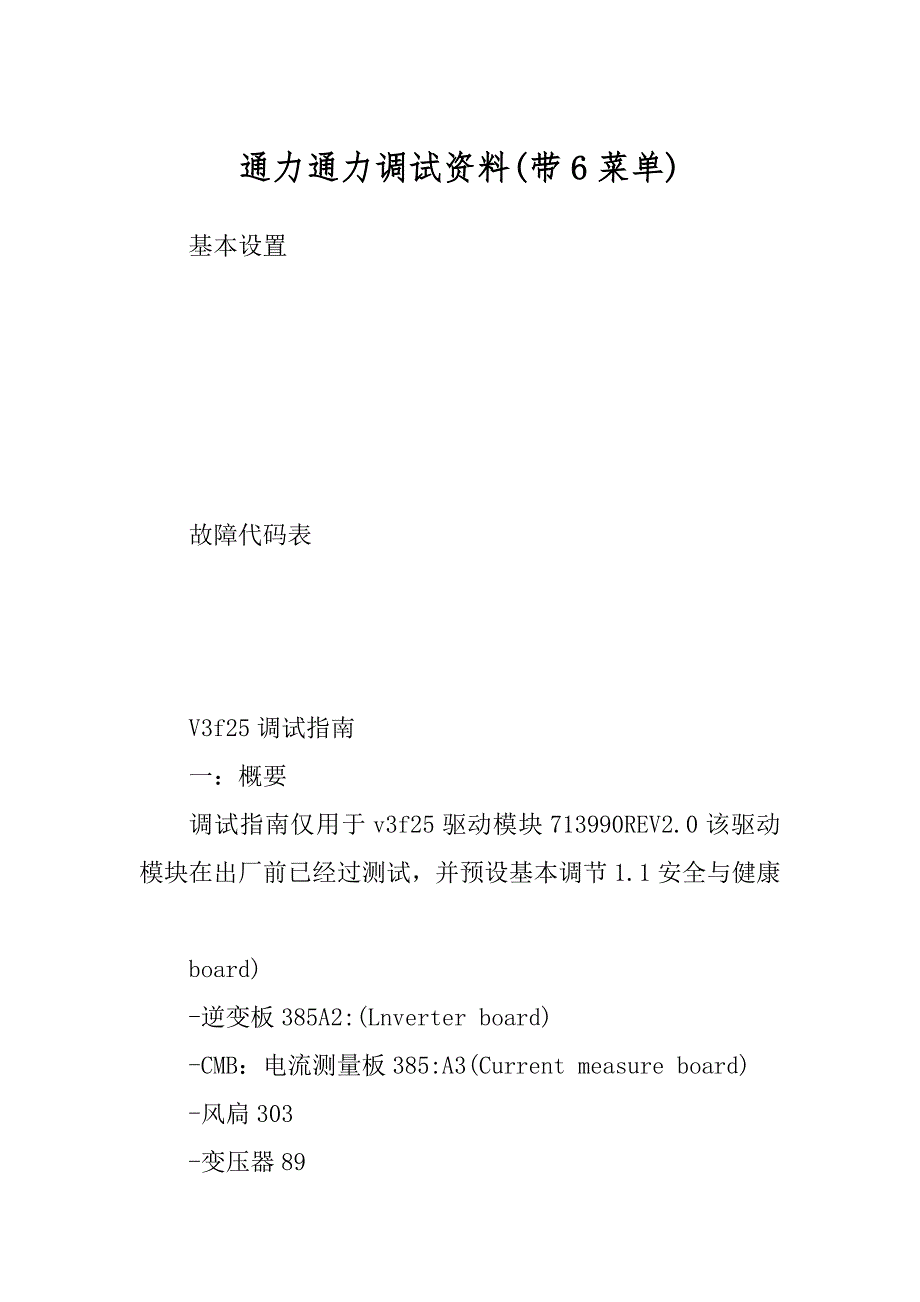

通力通力调试资料(带6菜单) 基本设置 故障代码表 V3f25调试指南 一：概要 调试指南仅用于v3f25驱动模块713990REV2.0该驱动模块在出厂前已经过测试，并预设基本调节1.1安全与健康 board) -逆变板385A2:(Lnverter board) -CMB：电流测量板385:A3(Current measure board) -风扃303 -变压器89 -中间直流电路电容器385:c1,c2,(c3,c4) -大功率晶体管385:v1-v3 -制动三极管385:v4(Braking Transistor) -二极管整流桥385:v5(Diode Bridge) -制动电阻306只用于40A的v3f25中 1.6 385:Al hcb板 在此板上RDIR插针有两个,不能少(不论是水平或是垂直), 将两针都旋转90度就可以改变旋转娈压器的极性. 1.7 385:A2 lnverter board 逆变板 二驱动系统/马达设定:确保am-1.1.30的19.2章所列项目己检查完成 2.1检查连接插:tacho测速计(xg1,xg2；屏蔽线接到左侧板),resolver旋转变压(xr),lwd(xw接电阻2-10k) 2.2开电；先打下rdf并接通298(保险开关)，再送主电源(注意次序) 2.3检查(6-3---7,6-60=19)，如是q2马达还要检查6-8,6—10=12，用万用表检查Mxtorq设定(核对附表)； 如是Q2马达，核对菜单6—10,测量Mxtorq(+)和AGND(-)，调RTORQ,如果调整TORQ则必须同时检查并调整TAC和TSPL 注：q1马达是一种新的mxl8马达型Array号，在马达铬牌上标为mxl8q2 2.4 tacho极性向上TPOL亮，否 则调换XGl和XG2 注意:rdir插针有两个,不能少(不管是 水平还是垂直),将两插针都旋转 90度就可以改变旋转变压器的 极性. 2.5 Resolve极性向上RPOL亮，否则 将RDIR跳线转90度. 注：以下(2.x)和(2.y)并非出 自AM-11.65.15原文，而是参照 FL-Il.65.20 (2.x) 385:A3cmb板平衡调节,务必按以 下次序： (a) 调p1，使U与CMB板上的 AGND之间电压为0mv(+/-0.1mv); (b) 调p2,使W与CMB板上的 AOND之间电压为0mv(+/-0.1mv); (c) 调p3,使v与CMB板上的AGND 之间电压为Omv(+/-O.1mv) (2.y) 385:AIHCB板三相平衡调节，先短 接UREF2： (a) 调RTR，使TTR与HCB板上 的AGND电压为Omv(+/-0.5mv)； (b) 调RTS,使TTS与HCB板上的AGND电压为0mv(+/-0.5mv); (c) 调RTT,使TTT与HCB板上的AGND电压为Omv(+/-0.5mv) (d) 取走UREF2的短接线 2.6 检查LWD；调LWD和LWDF使LCE菜单5—l显示50％ 2.7 调整Resolver旋转变压器角度； 旋转变压器角度自动调整介绍: 马达的电流与旋转变压器的角度 有关,调整旋转变压器角度可以优化马达的效率并使马达电流最 小化(对应于所需的马达转矩). 调整过程是半自动的： -在钢丝绳未安装时通过RDF驱动马达上/下运行来调整,在调整前要 确保测速计(Tacho)和旋转变压器(Resolver)的极性正确及LWD称重信 号已调整. -无论何时都要确保安全: 操作者能随时松开RDF的RB按钮或方向按 钮中断调整，中断后只能从头开始 -操作者自己决定方向 -V3f25决定何时停止 两次成功的RDF运行(每次包含两个方向)便能找出角度,有时 v3f25在刚启动就停止，这是测试的一部分，属正常现象,成功的 运行是v3F25驱动马达旋转1.4圈左右，并自动停止 HBC板上有一个蜂鸣器： -如果旋转变压器是零度(表示末调过)，你能听到每隔15秒有四短音 -在调整时你能听到两重蜂鸣响声 -上行时，每隔一秒有四短音 -下行时，每隔一秒有两短音 -一长两短音表示有故障,可能的原因是；你按RDF按钮手指松开了，或安全回路断开了，那么只有从头开始调整 注意:有一种特殊情况v3f25无法找到角度：如果你偿试了5次以上，每次刚启动就停住,那你就必须调换马达的U,V接线然后重新开始调整 -在这种隋况下，你能听到一长三短的蜂鸣. (2.71)未安装钢丝绳： 马达第一次运行，检查没有任何物件在曳引轮上． a) 确保制动器已经调好，检查RDF开关已打下． b)按6-70自动检查Pesolver角度菜单，依据图示，先上后下． 2.72己安装钢丝绳 a) 打下rdf开关，确保井道有足够的运行空间让马达转两圈． b) 检查xw插已接好，监时调节lwd(参看2.8)使5-1的载重显示与轿厢载荷相对应． c) 轿厢装入大约25-35%或65-75％的荷载(不能是空载或满载)． Mxl8曳引机没有装制动电路，松制动器要小心，不能让溜车速度太快．此时不允许有人在井道! d) 短时松开制动器一下，检查tpol和rpol灯，上行都亮，下行都不亮． e) 如果轿厢向下溜，依照(2.71)，即先上后下运行两遍． f) 如果轿厢向上溜，依照(2.71)，但要先下后上(记住：总是先向重的方向运行)． 最后检查6-62，如果等于0度，表示自动检测不成功，重做;如果是1-360度，则用6-99保存． 2.8临时调lwd 注意: 安装进度在此时应装好钢丝绳，V3f25可以驱动轿厢运行．以下的1wd调整是基于下述情况.对重已装入大约40%的对重块,轿厢的装璜尚未安装.轿厢与对重大至平衡,但轿厢必须比对重重一点. a) 电气调整前必须先调整1wd机械安装． b) 连接1wd插头，代替临时插头．屏蔽线接到驱动模块左边的金属板上．Mxl8曳引机没有装备动态的制动电路，松制动器要十分小心，不能让溜车速度太快． c) 轿厢空载，短时松开制动器一下，确认电梯向下溜，轿厢比对重重一点． d) 轿厢空载，调节hcb的1wde(offset)至5-1菜单显示0％载荷． e) 轿厢空载，调节hcb的1wdf(gain)至5-l菜单显示50％载荷 f) 卸掉半载(轿厢空载),调节hcb的1wde(offset)至5-1菜单显示50％载(因为此时轿厢与对重大致平衡)．注意:如果实际情况与上述的不同,则调整称重不但要考虑轿内载荷,还要考虑轿厢与对重的平衡情况 根据安装手册继续余下的工作． 3 快车调试 3.1细调lwd a) 空载时，检查轿厢和轿底1wd的安装． b) 电压表一极接1wd(+)，一极接agnd(-) c) 轿厢空载，调1wed至1.0v(+／-0.0lv)，而且菜单5-1显示00 d) 50％载荷：调1wdf至2.5v(+／-0.0lv)，而且菜单5-1显示50． e) 打下rdf开关，拨出1wd插，检查lce菜单5-1的显示应低于-15％(如-20％) f) 如果菜单5-1的显示大于-15％(如-2％)，应增大称重感应器到感应片之间的距离，并重调．参看 E—lineMinlSpace安装手册12.10章节． 3.2 SETUP a) 将rdf拉下，驱动电梯至底层或稍低一点．检查lcecpu板上30，61:u，77:n，?7:s灯亮． b) 技菜单5-2-l，蜂鸣响起：间歇的长音．rdf打上，电梯自动慢速向上． c) 如果电梯中途停下，会显示故障代码(111---116) d) 如果setup成功，将显示顶层楼楼层，电梯从Setup运行模式进入正常运行模式． 3.3 测量马达力矩 3.3.1平衡系数： a) 轿厢50％载荷，从底层向顶层快速运行，到达顶层后拉下rdf，记下6-71(马达力矩)读数(不带符号)． b) 打上Rdf，从顶层向底层快速运行，到达底层后拉下rdf，记下6-71(马达力矩)读数(不带符号)． c) 两次读数应很接近，两者的差(上减下)就是Balance error(平衡误差)，该差值x额定载重量=??kg，就 是半载轿厢与对重的重量差． d) 如果上行读数大，应增加对重的重量． c) 如果下行读数大，应减小对重的重量． f) 如果改变了对重的重量，则重新比较读数． 3.3.2检查驱动参数： 空车向上全程运行，到顶层停车后拉下rdf，检查6-71(马达力矩)，不应小于0.6． 空车向上全程运行，到顶层停车后拉下rdf检查6-71(马达力矩)，不应小于1.2． 否则应重复步骤(2.3)，某些参数或电位器可能设置不对． 细调和测试 本章包含下列主题：舒适感，运行效率，停层精度，曳引试验和缓冲器试验． 并不意味着每一台电梯都要一页一页地，系统地执行本章所有内容，如果你在上述某个主题有问题，只需根据相关主题的步骤执行． 4.1舒适感： 注意：本章所有参数都对电梯舒适感有影响，能达到的最好效果需要综合所有参数来调试．某些参数调好后不需要再调．同时，机械部分必须正确安装(导轨，平衡系数，轿厢及隔震，导靴) 4.1.1震动 a) 制动器调节：制动器衬垫不得与制动轮摩擦． b) 细调Resolver角度(Q2马达不需要做)：电梯开到顶层，每2度增大或减少菜单6—22的值(<+／-20度)，快车乘坐感觉尤其注意加减速过程．总是从同一层向下测试，用菜单6-99保存，并记录在移交文件里以便更换HCB板时需要． c) 速度控制：减小p或增大i能减轻可能的震动，但同时使干层精度变差．6-1(p Factor)=2.5，以0.5逐次减小，细调时用更小步．6-2l(I Factor)=0.1s，以0.1逐次增大．细调时用更小步．用菜单6-99保存 d) 如轿厢有高频振动，可增大Tacho软件滤波时间Tacho filter time(6-32=15ms)，用菜单保存． 4.1.2 启动 空车下行检查马达开始转动时制动器。
