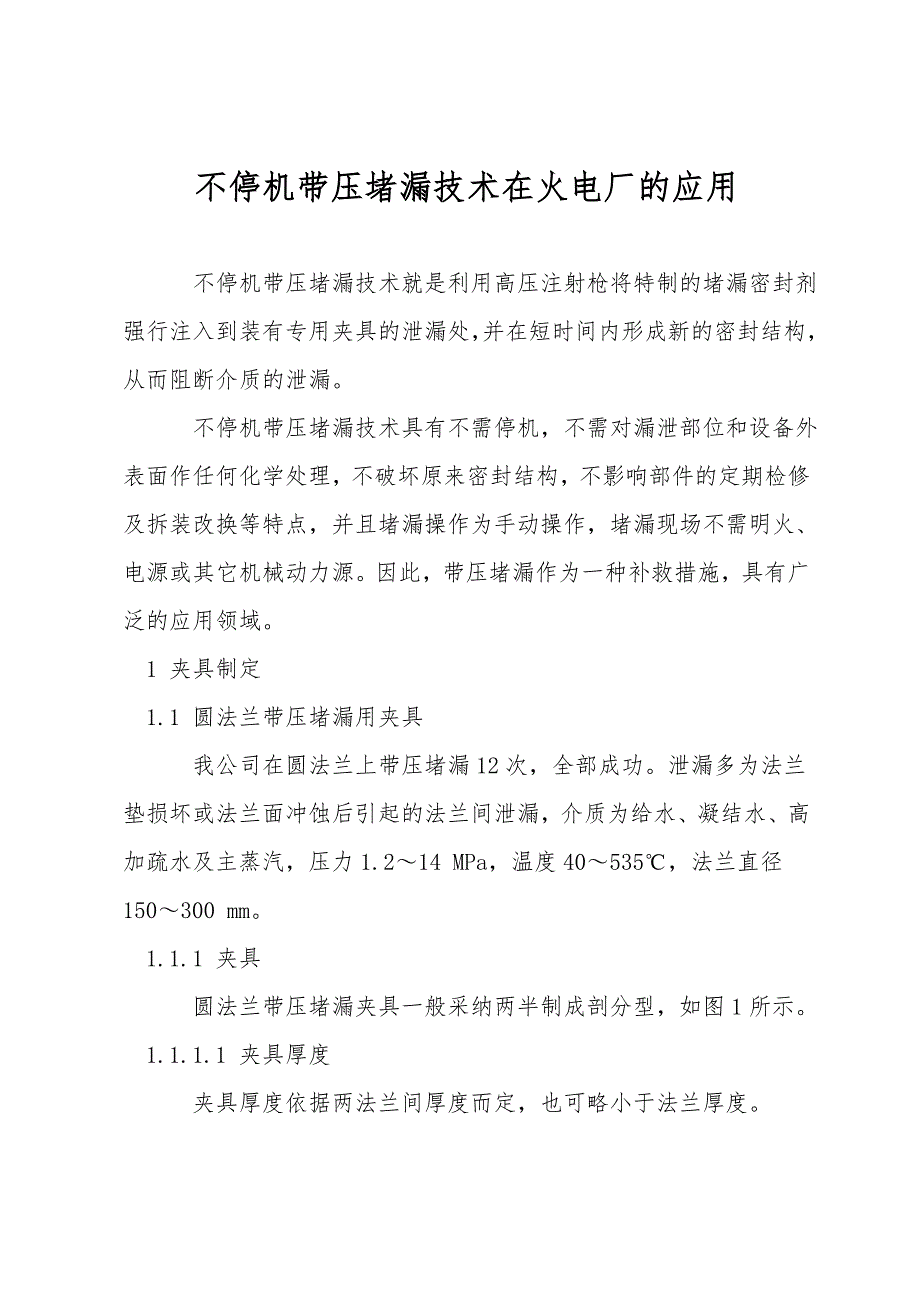

不停机带压堵漏技术在火电厂的应用 不停机带压堵漏技术就是利用高压注射枪将特制的堵漏密封剂强行注入到装有专用夹具的泄漏处，并在短时间内形成新的密封结构，从而阻断介质的泄漏 不停机带压堵漏技术具有不需停机，不需对漏泄部位和设备外表面作任何化学处理，不破坏原来密封结构，不影响部件的定期检修及拆装改换等特点，并且堵漏操作为手动操作，堵漏现场不需明火、电源或其它机械动力源因此，带压堵漏作为一种补救措施，具有广泛的应用领域 1 夹具制定 1.1 圆法兰带压堵漏用夹具 我公司在圆法兰上带压堵漏12次，全部成功泄漏多为法兰垫损坏或法兰面冲蚀后引起的法兰间泄漏，介质为给水、凝结水、高加疏水及主蒸汽，压力1.2～14 MPa，温度40～535℃，法兰直径150～300 mm 1.1.1 夹具 圆法兰带压堵漏夹具一般采纳两半制成剖分型，如图1所示 1.1.1.1 夹具厚度 夹具厚度依据两法兰间厚度而定，也可略小于法兰厚度 1.1.1.2 夹具壁厚 夹具壁厚应能坚持夹具的强度、刚性等符合要求在现场的几次堵漏中，依据夹具强度、加工等因素，夹具壁厚均取20 mm左右。
1.1.1.3 贴合间隙 夹具密封表面与泄漏表面贴合间隙有严格要求，故法兰尺寸即密封基准尺寸应测绘准确贴合间隙主要与压力有关，温度只作参照，见表1假设间隙过大或表面不平常，可采纳预嵌软金属或预压盘根弥补 1.1.1.4 凸台尺寸 夹具凸台在两法兰间隙中，为防止法兰紧偏时，法兰间隙不均匀凸台厚度应略小于法兰间隙最小值，凸台宽度略小于法兰端面至法兰螺栓最小距离 假设法兰端面与夹具贴合困难时，可将夹具凸台顶紧法兰内平面形成密封空间 1.1.1.5 夹具拉紧耳子 夹具拉紧耳子厚度比夹具壁厚大2～4 mm，夹具耳子长度随螺栓定，条件许可时螺栓孔应上下排列，螺栓孔数依据夹形定，螺栓孔径依据螺径定，一般比螺径大0.5～1 mm螺栓的螺径应依据注射压力时的强度需要进行计算或估算，一般可取M12或M14 1.1.1.6 注射孔 注射孔的孔径一般为6 mm，也可依据具体状况改用扁形孔注射孔的数量则应依据漏泄设备的大小而定，原则上两注射孔间距(弧长)为60～70 mm，最大不超过100 mm 1.1.2 夹具毛坯 夹具毛坯在划线下料时采纳如图2所示形式，沿实线割开。
加工时先将结合面刨平，再将两半夹具点焊起来或将两半夹具合起来钻孔用螺栓紧好，然后由车床加工内圆这样加工好后夹具外圆基本上为正圆 1.1.3 法兰错口状况下的夹具制定 由于法兰装配时均不同程度存在法兰错口及两端法兰不一样大等现象，在现场测绘时，应认真、仔细、准确除分别测出两法兰直径、两法兰面之间的间隙、法兰端面至螺栓最小距离外，还应测出两法兰端面最大错口值及错口方位 由于存在上述原因，夹具加工好后，其方向性也就确定了，这时应当到现场试装，看夹具贴合间隙是否合适，并要依据现场具体位置和试装状况确定注射孔的位置，依据法兰尺寸决定注射孔的个数一般状况下注射孔应避免正对着漏泄部位，而应从泄漏点背面或侧面包抄过去注射头可焊接在夹具上，也可在夹具上攻M12×1.5丝扣拧上 1.2 直管子带压堵漏用夹具 我公司直管堵漏21次，有水冷壁管、下联箱排污管、自冷凝管、给水母管放水管及主蒸汽疏水管等，介质为蒸汽及给水，压力9～14 MPa，温度250～535℃，管径25～60 mm，泄漏方式为点状(沙眼)及短裂痕其中，1号机高加大旁路门前放水管堵漏失败 1.2.1 夹具 直管堵漏夹具也采纳两半制成剖分结构，如图3所示。
夹具密封腔的尺寸视泄漏口的大小而定，应能遮盖住漏泄口和在漏泄口四周形成一定密封厚度注入密封剂的厚度与漏泄介质的成分、压力、温度及漏泄部位的尺寸大小有关，其厚度一般为5～10 mm夹具壁厚一般凭经验选取，实际中可取8～15 mm，夹具密封边的宽度不小于5 mm 1.2.2 1号机高加大旁路门前放水管堵漏失败分析 1999-01-25，1号高加大旁路门前放水管下部由于管壁腐蚀减薄而漏水，该处介质为给水，压力约14 MPa，采纳图3所示夹具带压堵漏，由于堵漏操作时注射压力过高，致使管壁薄弱处凹进去而折断，停机处理 在现场堵漏中，对因管壁腐蚀减薄泄漏或裂痕较长及操作时会迅速扩展的漏点一般不合适用带压堵漏假设系统介质压力不高，并现场条件许可时，建议采纳如图4所示夹具操作时，先对两侧密封腔注射密封剂，待两侧密封腔注射好后，再对中间泄漏部位注射 1.3 弯头带压堵漏用夹具 弯头带压堵漏夹具多由弯头剖分装上后焊接起来，再用堵板将两端封闭起来 弯头处泄漏多发生于弯头外侧，主要是冲刷减薄引起，故操作时一定要注意升压压力 2 密封剂选用 应依据泄漏部位和工作条件、泄漏介质的参数及性质选用不同密封剂，主要是依据温度凹凸来选用剂型，见表2。
其中HE～Z1为高效增阻密封剂，在夹具贴合间隙超差在1～1.5 mm时，可先注入几根该剂，然后注入其它密封剂 假设夹具贴合间隙超差过大，还可采纳添加膨胀填加剂的方法填加剂中的特种材料在一定的温度、压力等条件下可自行膨胀，密封效果也很理想 3 堵漏操作 堵漏操作前应做好安全措施和个人防护对无挡料夹具应采纳背漏包抄注射，有挡料夹具应采纳对漏注射，多孔时应顺序注射注射时应密切配合，用力均匀，保证升压平稳注意观察注射压力和泄漏介质的变化，密封剂向外冒时，应缓慢操作假设发现注射压力指示偏高，应仔细检查，看是否注射腔内没密封剂了还是注射枪孔被堵住了添加密封剂时应注意将注射头上旋塞关闭 泄漏逐渐减少时一定要缓慢操作严格控制升压速度，当无泄漏时应立即停止升压约30 min或1 h后检查1次，假设泄漏可补注1次 4 注意事项 (1) 夹具制定加工前应了解泄漏位置、环境，夹具能否装得上，注射能否施展得开，漏点是点状还是裂痕，漏点对设备安全运行影响程度，了解被堵介质的性质参数，并猜测堵漏中泄漏的变化和影响要准确无误测绘出泄漏点尺寸，特别是密封基准尺寸测绘时应将外壁面清扫干净，以免影响测绘效果。
制定时在造型和尺寸上应合计夹具的合理性并适宜制造和操作 (2) 夹具加工时，夹具与管壁或法兰端面接触处应坚持尖边，夹具加工好后，应将夹具结合面处棱角毛刺修锉平整实际中由于测绘、加工、及特别性要求，夹具贴合间隙超差过大时可将膨胀填加剂或HE-Z1高效增阻密封剂与一般密封剂配合使用并且注射前期先加入膨胀填加剂或高效增阻密封剂，比注射末期再加填加剂效果要好注射枪筒内不能长时间存有密封剂，以防密封剂固化，堵塞枪筒，故堵漏完毕应及时将枪筒内清理干净还可采纳扁铲捻的办法使贴合间隙符合要求 (3) 泄漏孔径较大及泄漏量较大口处，应采纳挡料装置加以遮挡，以防注射时密封剂进入介质系统 (4) 密封剂使用前应仔细检查，看其是否老化，塑性、弹性是否优良，如老化决不能用密封剂应密封保存，以防其中高分子材料挥发而老化为提升堵漏工艺，保证密封效果，密封剂还应依据要求预热，以增加其流动性，并使其充填性优良 (5) 正确掌握补注方法，刚堵漏完毕后稍有渗漏，有黑油状物质滴落，为密封剂中的高分子材料挥发引起，属正常现象发生泄漏时，可对其进行补注假设密封剂固化，可用钻头将其钻开后再补注 5 结束语 不停机带压堵漏技术除了可用于法兰、直管、弯头堵漏外，还可广泛应用于管子三通、异径管、阀门盘根等各种静密封点的漏泄处理中。
不停机带压堵漏技术的应用为我公司安全、文明生产、节能降耗及无泄漏工作做出了重大贡献如12 m虹吸井补水门前法兰堵漏成功，天天可节约软化水150 t，而水冷壁管、自冷凝来水管、定排排污管、省煤器放水管等的堵漏成功，则直接避免了停炉停机事故，经济效益、社会效益十分显著。
