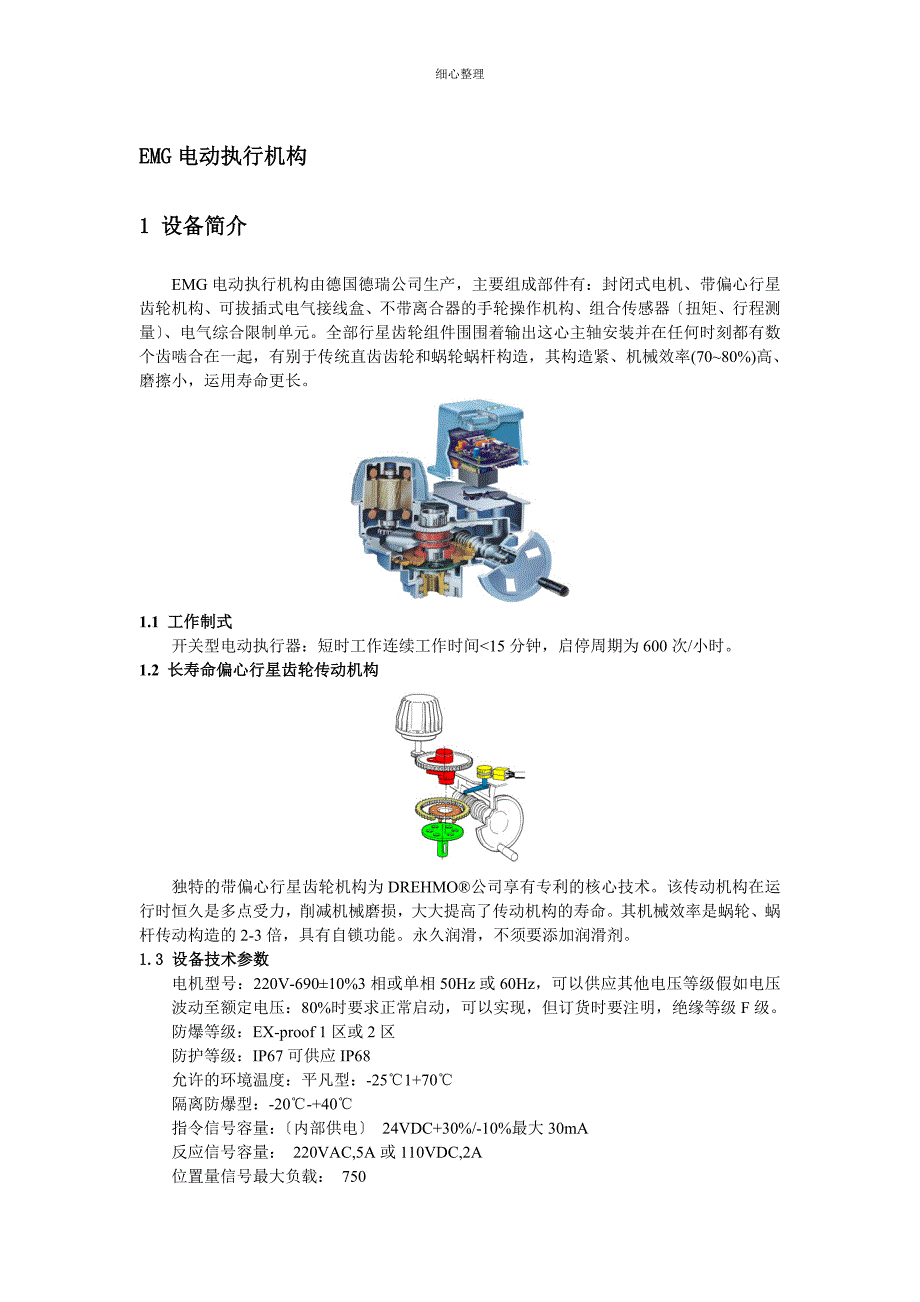

细心整理EMG电动执行机构1 设备简介EMG电动执行机构由德国德瑞公司生产，主要组成部件有：封闭式电机、带偏心行星齿轮机构、可拔插式电气接线盒、不带离合器的手轮操作机构、组合传感器〔扭矩、行程测量〕、电气综合限制单元全部行星齿轮组件围围着输出这心主轴安装并在任何时刻都有数个齿啮合在一起，有别于传统直齿齿轮和蜗轮蜗杆构造，其构造紧、机械效率(70~80%)高、磨擦小，运用寿命更长1.1 工作制式开关型电动执行器：短时工作连续工作时间<15分钟，启停周期为600次/小时1.2 长寿命偏心行星齿轮传动机构独特的带偏心行星齿轮机构为DREHMO®公司享有专利的核心技术该传动机构在运行时恒久是多点受力，削减机械磨损，大大提高了传动机构的寿命其机械效率是蜗轮、蜗杆传动构造的2-3倍，具有自锁功能永久润滑，不须要添加润滑剂1.3 设备技术参数电机型号：220V-690±10%3相或单相50Hz或60Hz，可以供应其他电压等级假如电压波动至额定电压：80%时要求正常启动，可以实现，但订货时要注明，绝缘等级F级 防爆等级：EX-proof 1区或2区 防护等级：IP67可供应IP68 允许的环境温度：平凡型：-25℃1+70℃隔离防爆型：-20℃-+40℃指令信号容量：〔内部供电〕 24VDC+30%/-10%最大30mA 反应信号容量： 220VAC,5A或110VDC,2A 位置量信号最大负载： 750 输入信号最大负载： 100 根本误差： 1% 重复性： 1% 灵敏度： 0.5-05%可调 连接导线： 动力线最大6mm2限制最大2~5mm2 导线进口孔： 2-PG29和1-PG13.5可供应NPT标准尺寸 2 工作原理2.1 电开工作原理电机通过传动齿轮组〔2〕驱动装在输出轴上的偏心轮〔3〕，带动安装在偏心轮的行星齿轮(4)。
行星齿轮与太阳齿轮(16)内齿面啮合，由于两个齿轮齿数不同，电机转动时形成相对速度，通过固定在行星轮上的随动轴〔17〕带动驱动圆盘(5)，驱动圆盘以锯齿严密啮合驱动空心输出轴〔15〕即实现阀门的启闭2.2 手开工作原理电机工作时，手轮保持不动电动变为手动时，电动执行器不须要依靠任何机械转换装置手动条件下，其驱动经过偏移蜗杆〔13〕、太阳齿轮(16)及行星齿轮(4)传递给驱动圆盘(5)最终驱动输出空心轴〔15〕2.3 手轮操作手轮用于断电时手动调整驱动设备或阀门的位置不须要对执行器进展从电动到手动的离合切换操作向右转动手轮导致驱动套的右转 (从执行器向阀门方向看)2.4过扭矩爱惜太阳轮(16)外齿与偏移蜗杆(13)啮合，偏移蜗杆被预设加载的弹簧(12)固定在中间部位，在扭矩超过弹簧预设值的状况下，太阳轮(4)上圆周力的变更会使移动蜗杆(13)偏移离开中间位置并通过扭矩传动杆(14)启动组合传感器3 调试步骤首先设定进入learn 模式〔调试模式〕先按下LT按钮并保持，同时把S1拔钮开关移至Learn位置大约10秒以后，就地指示灯〔开、关两只指示灯〕同时起先闪亮烁这表示执行前已经进入调试状态。
假如要退出调试提示，只需把S1拔钮开关拔离learn位置Learn状态就立刻解除3.1.1.1如何删除出厂设置的限位每台执行器在出厂前依据相关参数，都已初步设定好开关行程限位如需对执行器限位重新设定，就必需首先删除原来的限位设定当按下learn〔LT〕按钮后，并把S1设置在learn位置，并保持大约30秒左右出厂预设限位就会被完全删除〔留意：此时执行器就会自动以力矩优先原那么对执行器的两个终端位置进入监护〕大约再过10秒，当两个指示灯同时闪烁的时候，此时Learn(LT)按钮可以松开，并表示执行器进入Learn(调试)状态3.1.1.2行程开关的设置当执行器进入调试状态后，可以通过S2拔钮电动或干脆通过摇手轮设定限位EMG-DREHMO执行器可以设定随意位置行程限位〔当执行器的机械限位允许的状况下〕A． 设定关限位：把S2拨到CLOSE，执行器电动到全关位置然后，把S2按钮拨回STOP位置，在按下learn功能键的同时，再次把S2拨到CLOSE位置，此时CLOSE指示灯由闪烁变成常亮说明关限位行程已设置完毕〔同样步骤也可干脆通过手轮完成〕B. 设定开限位：把S2拨到OPEN，执行器电动到全开位置。
然后，把S2按钮拨回STOP位置，在按下learn功能键，同时再次把S2拨到OPEN位置，此时OPEN指示灯由闪烁变成常亮说明开限位行程已设置完毕〔同样步骤也可干脆通过手轮完成〕注：1〕当执行器离开设定的终端位置时，开关指示灯又会同时闪烁只有两个终端位置都设置完毕，并退出learn状态指示灯才能在两端位置正常指示2〕在设定某一终端行程限位时，当故障报警灯〔红灯〕常亮时，说明已超出机械限位极限或超出执行器力矩范围请用户操作执行器回调，直到故障灯熄灭3〕当执行器的两个终端位置设定完毕后需更改某一限位设置时，可以按上述调试方法，只需重新设置须要更改的某一限位即可，无需对两个限位同时重新进展设置3.2力矩设定：见图力矩在出厂前按订货说明调整，如在订货时未对力矩作规定，那么在出厂时会将力矩调整到最小力矩力矩主要通过对组合传感器〔见图〕中的R9,R10进展调整其中R9代表关方向力矩值，R10代表开方向力矩值3.2.1反应位置信号设定：Matic C 003系列(模拟量输出)及005系列(模拟量输入输出)执行器全部4-20mA信号是自动进展跟踪的通常状况下，4mA代表全关设置20mA代表全开位置也就意味着当按次序设定全关，全开行程限位后，位置反应信号也应为4-20mA设定完毕。
如需做微调，请运用电位器R1(4mA)和R2(20mA)3.2.2 EMG_DREHMO Matic C 005系列执行器 (模拟量输入输出)供应0.5-5%灵敏度可调执行器需调整灵敏度时可通过微调R4进展设定死区调整范围0.5-5%，执行器需调整死区时可通过微调R4进展设定注：在确定Xp范围时应留意不能预调到不必要的太敏感〔太小〕，在给定值相对不太稳定的状况下，Xp范围应调到能爱惜执行器和阀3.2.3其他相关功能的设置请参阅以下列图例注：现场总线功能及Timer功能的详细介绍及资料请询洽供应商3.3执行器内部印刷线路板件及DIL直列式拨码开关：3.3.1线路板图例电位器 R1 执行器4-20mA信号微调,调零.R2 执行器4-20mA信号微调,调满.R4 执行器灵敏度0.5-5%(Xp) 无极变速调整〔仅限Matic C 005系列〕R5 断信号爱惜〔仅限Matic C 005系列〕R6 Timer变频器启动设定R7 T-开〔Timer变频器全关方向max 0.5秒，全开方向max 30秒〕R8 T-关〔Timer变频器全关方向max 0.5秒，全开方向max 30秒〕R9 关方向力矩值调整R10 开方向力矩值调整指示灯H0 反转〔空〕H1 终点位置翻开H2 终点位置关闭H3 执行器处于停机状态H4 运行指示H5 中间位置1H6 中间位置2H7 内部运行闪烁H8 变频器启动指示H9 变频器操作开关速比指示H10 就地指示灯、内部启动按钮H11 就地指示灯H12 就地指示灯、内部启动按钮H13 电源供电正常H14 无通讯状态注：H10—H14请参阅执行器上标示，H13—H14为现场总线型才配置。
变频器的调整执行器可在不变更电机转速的状况下，通过设定可变更其行程所需时间的长短。
