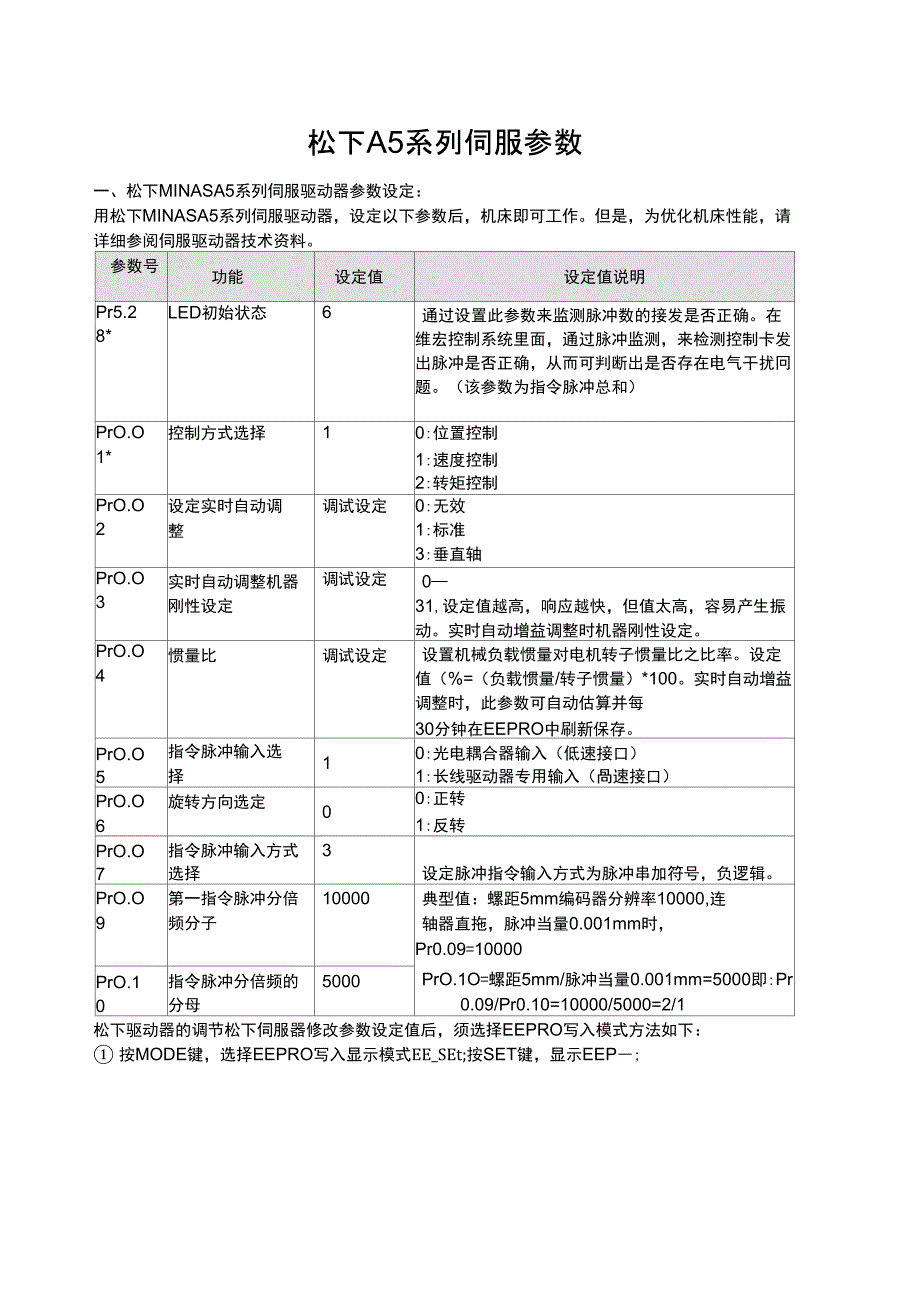

松下A5系列伺服参数一、松下MINASA5系列伺服驱动器参数设定：用松下MINASA5系列伺服驱动器，设定以下参数后，机床即可工作但是，为优化机床性能，请详细参阅伺服驱动器技术资料参数号功能设定值设定值说明Pr5.28*LED初始状态6通过设置此参数来监测脉冲数的接发是否正确在维宏控制系统里面，通过脉冲监测，来检测控制卡发出脉冲是否正确，从而可判断出是否存在电气干扰冋题该参数为指令脉冲总和）PrO.O1*控制方式选择10:位置控制1:速度控制2:转矩控制PrO.O2设定实时自动调整调试设定0:无效1:标准3:垂直轴PrO.O3实时自动调整机器刚性设定调试设定0—31,设定值越高，响应越快，但值太高，容易产生振动实时自动增益调整时机器刚性设定PrO.O4惯量比调试设定设置机械负载惯量对电机转子惯量比之比率设定值（%=（负载惯量/转子惯量）*100实时自动增益调整时，此参数可自动估算并每30分钟在EEPRO中刷新保存PrO.O5指令脉冲输入选择10:光电耦合器输入（低速接口）1:长线驱动器专用输入（咼速接口）PrO.O6旋转方向选定00:正转1:反转PrO.O7指令脉冲输入方式选择3设定脉冲指令输入方式为脉冲串加符号，负逻辑。
PrO.O9第一指令脉冲分倍频分子10000典型值：螺距5mm编码器分辨率10000,连轴器直拖，脉冲当量0.001mm时，Pr0.09=10000PrO.1O=螺距5mm/脉冲当量0.001mm=5000即:Pr0.09/Pr0.10=10000/5000=2/1PrO.10指令脉冲分倍频的分母5000松下驱动器的调节松下伺服器修改参数设定值后，须选择EEPRO写入模式方法如下：① 按MODE键，选择EEPRO写入显示模式EE_SEt;按SET键，显示EEP―;按住上翻键约3秒，显示EEP到到StArt，参数保存完显示FiniSh.表示参数写入有效，显示rESEt.表示需关断电源，重新通电设定值才能生效；显示Error.表示写入无效，需重新设定参数三、电子齿轮比的计算(针对松下A5驱动)，有两种计算方式：1、松下专有方式：Pr0.08*电机每旋转一次的指令脉冲数=螺距/脉冲当量2、通用计算方式：当Pr0.08参数为0时，电子齿轮比二分子/分母=Pr0.09/Pr0.10=编码器分辨率*脉冲当量*机械减速比/螺距(=10000*0.001*1/5=2/1)四、惯量比的调节Pr0.04惯量比该参数对机床运行的平稳性、加工效果等起到了很重要的作用，比如：机床振动、机床电机发出异常声音、加工出来的圆不圆、加工的工件粗糙、加工的工件变形等，只有设置合理的惯量比，机床才能发挥出最大的优势，才能加工出更好的工件。
惯量比的设定有两种方法：其一、手动设定直接手动将估算的惯量比设置到【Pr0.04】里如果手动设置，需要你估算该机床的惯量比，既然估算，很难达到理想的惯量比，机床就很难发挥出最大的优势其二、自动设定机床运动只有适合机床的惯量比，加工出来的工件才是最好的下面我将详细介绍惯量比的自动调节：1) 调节【Pr0.02】实时自动增益调整模式设定【Pr0.02】X轴、Y轴设为【1】2) 【Pr0.02】Z轴设为【3】调节【Pr0.03】实时自动调整机械刚性选择该参数非常重要，决定了机床的平稳性以及加工效果一般设定值在0〜31之间X3) 轴Y轴Z轴可根据机床本身任意设，在机床运动时机床不振动、电机不发出嗡嗡声音的前提下，尽量增大参数的值，因为该参数决定机床的刚性，机床的刚性越大，加工出来的工件越理想，加工效果越好装载一个三轴加工文件，最好连动的，可以不放工件进行空跑，也可以放工件大约十分钟左右便可以停下来，此时，你去看【Pr0.04】，已经有了变化，此时不管数值是多少，不要去改动因为是自动惯量比，请抛开你以前认为的数值如果其中某一个轴为0，重新操作4) 重新调节【Pr0.02】实时自动增益调整模式设定【Pr0.02】X轴、Y轴设为【0】5) 【Pr0.02】Z轴设为【0】即将实时自动增益调整设置无效调节【Pr1.15】第一控制切换模式将【Pr1.15】设为【0】，让第一增益值固定调节【Pr1.00】第1位置环增益和【Pr1.01】第1速度环增益在实时自动增益时，【Pr1.00】第1位置环增益和【Pr1.01】第1速度环增益便会随着机械刚性的选择进行变化。
在机床运动时机床不振动、电机不发出嗡嗡声音的前提下，尽量增大两个参数的值，这样响应越快，加工出来的工件越理想，加工效果越好6) 此时，惯量比已经自动设定好，请不要手动更改每一个机床都会有自己的一个惯量比，哪怕是同样的机床，惯量比也是不同的所有的机床的调节方法都是一样的7) 如果机床振动或者某个轴的电机发出嗡嗡的叫声，调节该轴对应驱动器的的【Pr0.03】实时自动调整机械刚性选择，把刚性数值一个一个的降低，直到不振动或者嗡嗡的叫为止，然后再进行自动增益调整以上参数只适合上海维宏控制系统。
