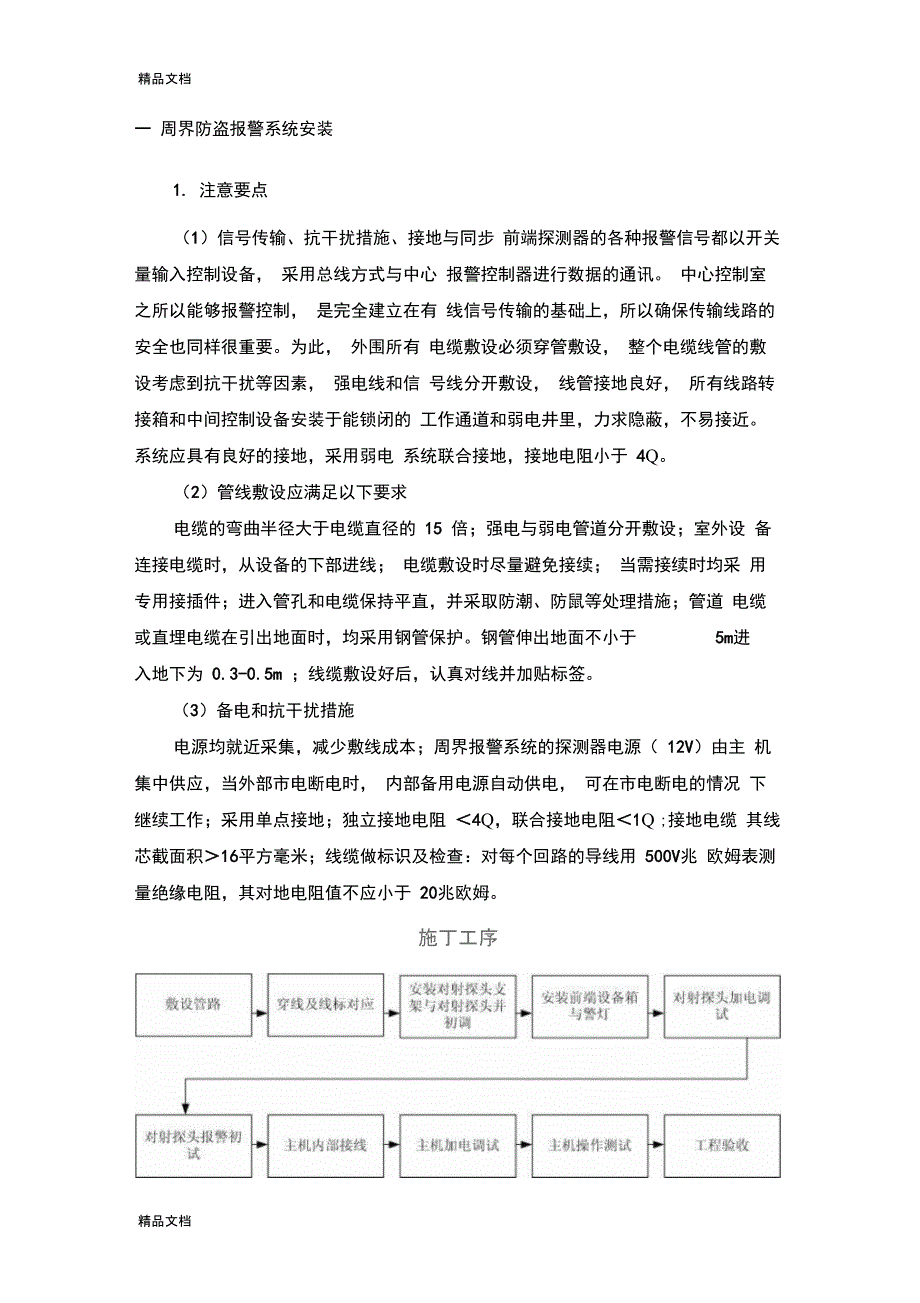

精品文档一 周界防盗报警系统安装1. 注意要点（1）信号传输、抗干扰措施、接地与同步 前端探测器的各种报警信号都以开关量输入控制设备， 采用总线方式与中心 报警控制器进行数据的通讯 中心控制室之所以能够报警控制， 是完全建立在有 线信号传输的基础上，所以确保传输线路的安全也同样很重要为此， 外围所有 电缆敷设必须穿管敷设， 整个电缆线管的敷设考虑到抗干扰等因素， 强电线和信 号线分开敷设， 线管接地良好， 所有线路转接箱和中间控制设备安装于能锁闭的 工作通道和弱电井里，力求隐蔽，不易接近系统应具有良好的接地，采用弱电 系统联合接地，接地电阻小于 4Q2）管线敷设应满足以下要求电缆的弯曲半径大于电缆直径的 15 倍；强电与弱电管道分开敷设；室外设 备连接电缆时，从设备的下部进线； 电缆敷设时尽量避免接续； 当需接续时均采 用专用接插件；进入管孔和电缆保持平直，并采取防潮、防鼠等处理措施；管道 电缆或直埋电缆在引出地面时，均采用钢管保护钢管伸出地面不小于 5m进入地下为 0.3-0.5m ；线缆敷设好后，认真对线并加贴标签3）备电和抗干扰措施电源均就近采集，减少敷线成本；周界报警系统的探测器电源（ 12V）由主 机集中供应，当外部市电断电时， 内部备用电源自动供电， 可在市电断电的情况 下继续工作；采用单点接地；独立接地电阻 ＜4Q，联合接地电阻＜1Q ;接地电缆 其线芯截面积＞16平方毫米；线缆做标识及检查：对每个回路的导线用 500V兆 欧姆表测量绝缘电阻，其对地电阻值不应小于 20兆欧姆。
施丁工序2. 红外对射探头安装及初调1） 将不锈钢支架固定于墙上，将预留在盒内的导线从管内穿出用剥线钳剥 去绝缘外皮，露出线芯10mmr 15mm注意不要碰掉线号套管），将盒内的线缆引 出，压接在探测器的接线端子上，将余线缆盘回盒内，将探测器底座用螺钉固定 在盒上固定要牢固可靠2） 主动红外探测器在安装时，收、发装置应相互正对，且中间不得有遮挡 物3） —台防停电电源可带10对红外对射接口，若传输距离超过 200m应分段 加装电源；红外对射探头需单独供电其他有关要求见产品说明书4） 系统中每个边界接口应有惟一的编码与之对应，按照产品说明书进行编 码；在系统正常使用前必须对接人系统中的边界接口进行注册3. 红外对射的安装方法（一）支柱式安装比较流行的支柱有圆形和方形两种， 早期比较流行的是圆形截面支柱， 现在 的情况正好反过来了，方形支柱在工程界越来越流行主要是探测器安装在方形 支柱上没有转动、不易移动除此以外，有广泛的不锈钢、合金、铝合金型材可 供选择也是它的优势之一在工种上的另外一种做法是选用角钢作为支柱， 如果不能保证走线有效地穿管暗敷，让线路裸露在空中，这种方法是不能取的支柱的形状可以是"1"字形、"Z"字形或者弯曲的，由建筑物的特点及防盗要 求而定，关键点在于支柱的固定必须坚固牢实， 没有移位或摇晃，以利于安装和 设防、减少误报。
二）红外对射安装的一般原则 设置在通道上的探测器，其主要功能式防备人的非法通行，为了防止宠物、 小动物等引起误报，探头的位置一般应距离地面 50 cm以上遮光时间应调整到 较快的位置上，对非法入侵作出快速反应设置在围墙上的探测器， 其主要功能是防备人为的恶意翻越， 顶上安装和侧 面安装两种均可顶上安装的探测器，探头的位置应高出栅栏，围墙顶部 25 cm,以减少在墙 上活动的小鸟、小猫等引起误报 四光束探测器的防误报能力比双光束强， 双光 束又比单光束强侧面安装则是将探头安装在栅栏， 围墙靠近顶部的侧面， 一般是作墙壁式安 装，安装于外侧的居多这种方式能避开小鸟、小猫的活动干扰每一种方式都又他们自己的优点或缺陷， 工程商对每一种安装方式都又他们 自己的偏爱用户应根据自己建筑物的特点和防盗要求加以选用4. 红外对射的工程调试（一） 投光器光轴调整打开探头的外罩， 把眼睛对准瞄准器，观察瞄准器内影响的情况，探头的光 学镜片可以直接用手在 180°范围内左右调整，用螺丝刀调节镜片下方的上下调 整螺丝，镜片系统有上下 12°的调整范围，反复调整使瞄准器中对方探测器的 影响落入中央位置在调整过程中注意不要遮住了光轴，以免影响调整工作。
投光器光轴的调整对防区的感度性能影响很大， 请一定要按照正确步骤仔细 反复调整二） 受光器光轴调整第一步：按照 "投光器光轴调整 "一样的方法对受光器的光轴进行初步调整 此时受光器上红色警戒指示灯熄灭，绿色指示灯长亮，而且无闪烁现象， 表示套 头光轴重合正常，投光器、受光器功能正常精品文档精品文档第二步：受光器上有两个小孔，上面分别标有 "+"和"―"，用于测试受光器 所感受的红外线强度，其值用电压来表示，称为感光电压将万用表的测试表笔 （红"+"、黑"—"）插入测量受光器的感光电压反复调整镜片系统使感光电压 值达到最大值这样探头的工作状态达到了最佳状态注意事项：四光束探测器有两组光学系统，需要分别遮住受光器的上、 下镜片，调整至上、下感光电压值一致为止较古老的四光束探测器两组光学系统是 分开调节，由于涉及到发射器和接受器两个探头共四个光学系统的相对应关系， 调节起来相当困难，需要特别仔细调节，处理不当就会出现误报或者防护死区 ABH四光束探测器已把两个部分整合为一体调节，工程施工容易多了三）遮光时间调整在受光器上设有遮光时间调节钮，一般探头的遮光时间在 50m/s ~ 500m/s间可调，探头在出厂时，工厂里将探头的遮光时间调节到一个标准位置上， 在通常情况下，这个位置是一种比较适中的状态，都考虑了环境情况和探头自身的特 点，所以没有特殊的原因，也无须调节遮光时间。
如果因设防的原因需要调节遮 光时间，以适应环境的变化一般而言，遮光时间短，探头敏感性就快，但对于 像飘落的树叶、飞过的小鸟等的敏感度也强，误报警的可能性增多遮光时间长， 探头的敏感性降低，漏报的可能性增多工程师应根据设防的实际需要调整遮光 的时间四）对射探头报警初试如图所示:加电调试完毕后1防区-7防区逐个测试单个探头的报警性能可以用不透 光的纸或其它工具遮挡发射端或接收端）并查看警灯报警情况报警后请及时将 警灯复位发射精品文档端OrlsNEn。
