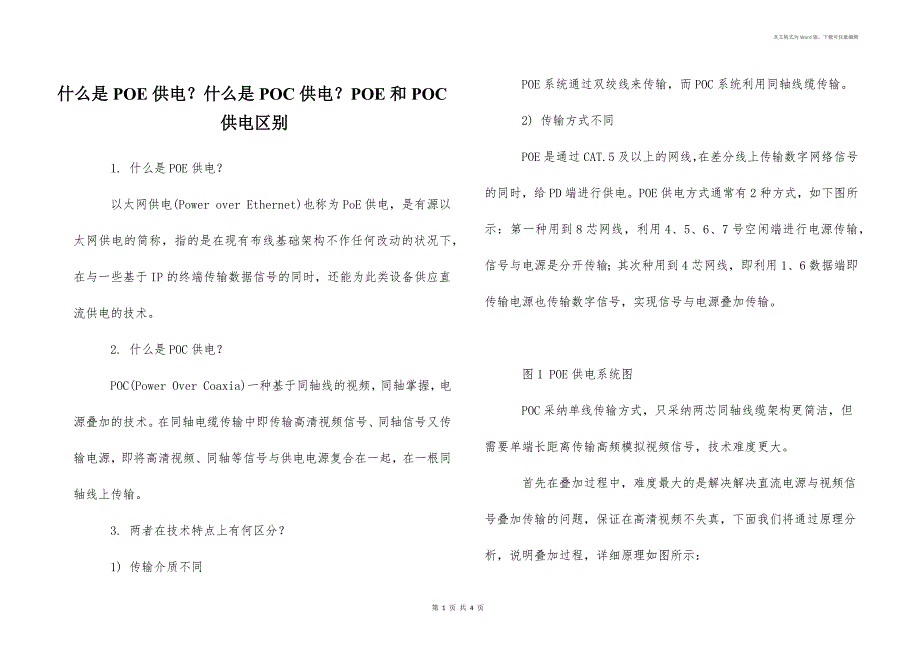

本文格式为Word版，下载可任意编辑什么是POE供电？什么是POC供电？POE和POC供电区别 1. 什么是POE供电？ 以太网供电(Power over Ethernet)也称为PoE供电，是有源以太网供电的简称，指的是在现有布线基础架构不作任何改动的状况下，在与一些基于IP的终端传输数据信号的同时，还能为此类设备供应直流供电的技术 2. 什么是POC供电？ POC(Power Over Coaxia)一种基于同轴线的视频，同轴掌握，电源叠加的技术在同轴电缆传输中即传输高清视频信号、同轴信号又传输电源，即将高清视频、同轴等信号与供电电源复合在一起，在一根同轴线上传输 3. 两者在技术特点上有何区分？ 1) 传输介质不同 POE系统通过双绞线来传输，而POC系统利用同轴线缆传输 2) 传输方式不同 POE是通过CAT.5及以上的网线，在差分线上传输数字网络信号的同时，给PD端进行供电POE供电方式通常有2种方式，如下图所示：第一种用到8芯网线，利用4、5、6、7号空闲端进行电源传输，信号与电源是分开传输；其次种用到4芯网线，即利用1、6数据端即传输电源也传输数字信号，实现信号与电源叠加传输。
图1 POE供电系统图 POC采纳单线传输方式，只采纳两芯同轴线缆架构更简洁，但需要单端长距离传输高频模拟视频信号，技术难度更大 首先在叠加过程中，难度最大的是解决解决直流电源与视频信号叠加传输的问题，保证在高清视频不失真，下面我们将通过原理分析，说明叠加过程，详细原理如图所示： 图2 POC供电系统原理图 D2、L2、C2、端接匹配电路组成的叠加模块是本系统的核心模块之一，主要完成直流电源与模拟高清视频信号的高频重量叠加原理是：对直流电源而言，电感L2无感抗，即对于直流电源来说，在D2，L3，端接匹配三者并联的电路上感受到是0阻抗，电源可以直接从同轴接口BNC1输出到相机，并给相机供电与此同时，电容C2对直流电源来说是高阻抗，所以C2可以将直流电压与滤波器、模拟高清视频处理芯片分别开，直流电源不会影响到高清视频的输入 而对从同轴接口BNC1输入的模拟高清视频源的高频重量，属于高频沟通信号对于高频沟通信号，电容C2的阻抗较低，即对于模拟高清视频源而言，从输入BNC1到模拟高清视频AD过程中感受到的是低阻抗但由D2、L3、端接匹配并联的电路对于模拟高清视频源的高频重量而言属于高阻抗，即对于模拟高清视频信号的高频重量来说，到电源端受电端感受的阻抗较大。
通过这个原理，可以把高清模拟视频源与VCC隔离开，使高清模拟视频源可以叠加到VCC上，相互不受影响，并行不悖，完成模拟高清视频线上叠加电源的功能 上述模块可以解决高清视频信号高频重量叠加的问题，但高清视频信号不仅包含高频重量，还包含低频的信号对于高清视频的低频信号而言，由于由于电感L2是mH级，无法做到对低频也是高阻，所以仅通过上述模块无法实现无失真叠加R4，C1，Q3，Q4，C1组成的叠加模块是本系统的核心模块之二，可以完成高清视频信号的低频部分叠加功能，原理如下： 通过外部偏置参数的设置使三极管Q3，Q4处于放大区，使Q4的管脚3电压高于管脚1电压，管脚1电压高于管脚2，这样供电电流经过Q3，Q4放大后，通过Q4的3，2管脚流向电感L2但对于高清模拟视频而言，属于沟通信号，C1低阻抗，利用三极管在放大区的特性(流经三极管1，2管脚的电流打算了流经3，2的电流)以及R5的高阻抗，使流经Q3、Q4的电流微小，可以忽视不计，高清视频信号在经过该模块时感受到的阻抗约等于R4通过设置R4的阻值可以实现对高清模拟视频高阻抗的目的其精髓是将三极管设定为放大状态，利用三极管在放大区的特性，实现对模拟高清视频信号表现为高阻抗，从而使得在不同频谱段的视频信号保持衰减恒定。
3) 应用总结 POE的方案是传输网络数据，传输过程数字化、网络化，且传输的牢靠性好，但传输前需要将图像数字化，成本比较高同时存在网络延时，并且传输距离短最大只有100米在视频监控领域主要应用于网络视频监控的项目 POC供电系统及电源传输，PTZ掌握，视频传输与一体，在工程布线中，这不仅可以节省可观的成本，而且可以缩短施工时间，同时传输距离远最大可达400米在视频监控领域主要应用于模拟视频监控项目 4. 如何推断一个供电系统的好坏，关键核心在哪里？ 两者技术都是实现视频信号与电源信号同步传输，降低施工成本，达到便利施工的目的自然就得从系统的牢靠性和稳定性这两方面去考量，假如频繁消失故障信任也不会得到大家的信任 1) 自我检测功能： 首先两个系统都具备自我检测和匹配的功能POE系统先通过PSE供电端完成对受电端PD的匹配检测，只有符合POE供电标准的设备才能被通过匹配，进而开头供电 POC系统通过检测只有前端符合POC标准的摄像机才能被匹配，假如受电端发生故障，或是线缆损坏就会自动断电，从而避开线缆和设备造成损坏 2) 过流爱护功能 POC系统具备过流爱护功能，即通过电阻两端的压降实时监测供电模块的输出电流，当输出电流过大时，能够准时关闭电源的输出，进而爱护整个系统。
