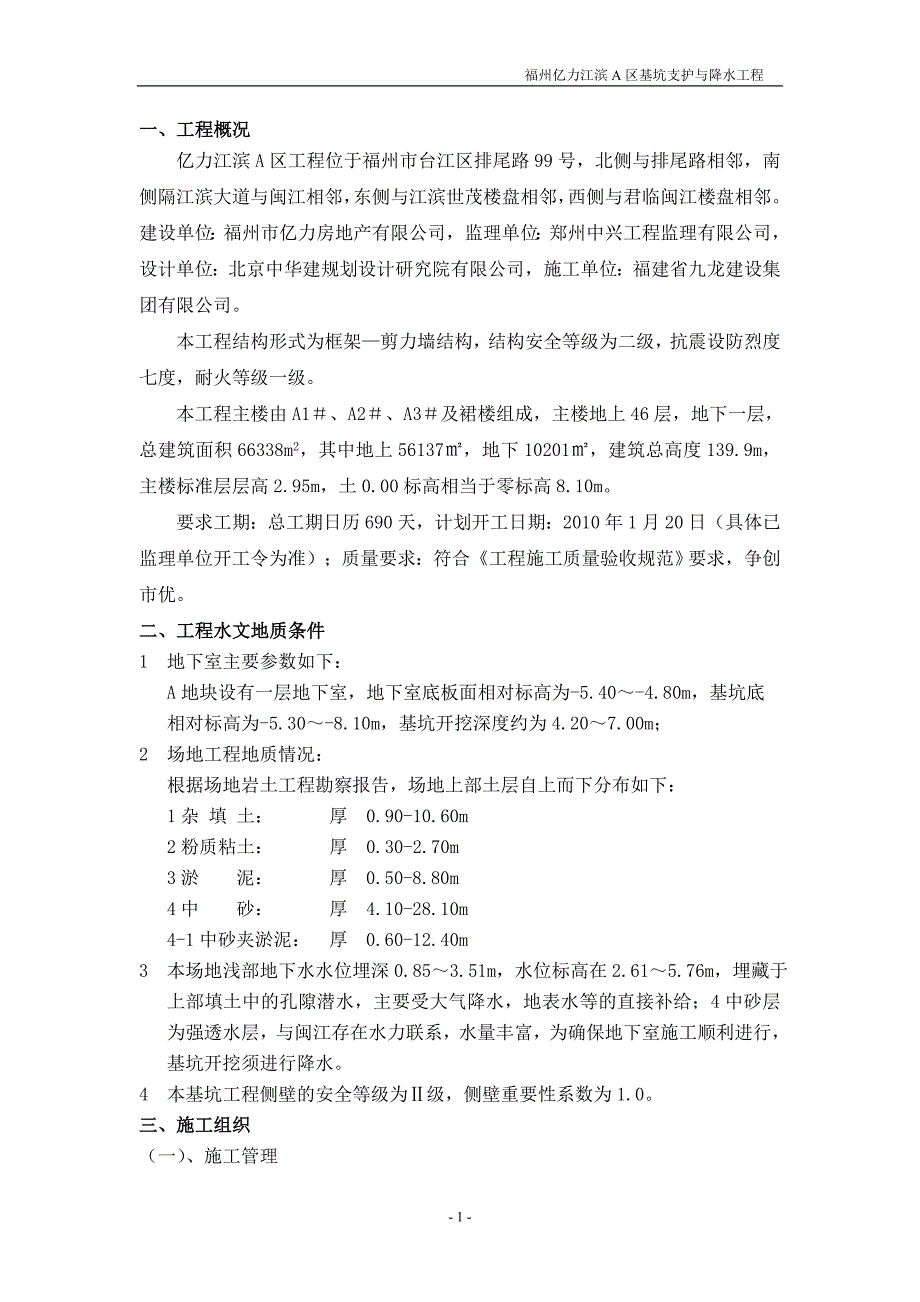

福州亿力江滨 A 区基坑支护与降水工程- 1 -一、工程概况一、工程概况亿力江滨 A 区工程位于福州市台江区排尾路 99 号，北侧与排尾路相邻，南侧隔江滨大道与闽江相邻，东侧与江滨世茂楼盘相邻，西侧与君临闽江楼盘相邻建设单位：福州市亿力房地产有限公司，监理单位：郑州中兴工程监理有限公司，设计单位：北京中华建规划设计研究院有限公司，施工单位：福建省九龙建设集团有限公司本工程结构形式为框架—剪力墙结构，结构安全等级为二级，抗震设防烈度七度，耐火等级一级本工程主楼由 A1＃、A2＃、A3＃及裙楼组成，主楼地上 46 层，地下一层，总建筑面积 66338m2，其中地上 56137㎡，地下 10201㎡，建筑总高度 139.9m，主楼标准层层高 2.95m，土 0.00 标高相当于零标高 8.10m要求工期：总工期日历 690 天，计划开工日期：2010 年 1 月 20 日（具体已监理单位开工令为准）；质量要求：符合《工程施工质量验收规范》要求，争创市优二、工程水文地质条件二、工程水文地质条件1 地下室主要参数如下：A 地块设有一层地下室，地下室底板面相对标高为-5.40～-4.80m，基坑底相对标高为-5.30～-8.10m，基坑开挖深度约为 4.20～7.00m；2 场地工程地质情况：根据场地岩土工程勘察报告，场地上部土层自上而下分布如下：1 杂 填 土： 厚 0.90-10.60m2 粉质粘土： 厚 0.30-2.70m3 淤 泥： 厚 0.50-8.80m4 中 砂： 厚 4.10-28.10m4-1 中砂夹淤泥： 厚 0.60-12.40m3 本场地浅部地下水水位埋深 0.85～3.51m，水位标高在 2.61～5.76m，埋藏于上部填土中的孔隙潜水，主要受大气降水，地表水等的直接补给；4 中砂层为强透水层，与闽江存在水力联系，水量丰富，为确保地下室施工顺利进行，基坑开挖须进行降水。
4 本基坑工程侧壁的安全等级为Ⅱ级，侧壁重要性系数为 1.0三、施工组织三、施工组织（一） 、施工管理福州亿力江滨 A 区基坑支护与降水工程- 2 -项目经理：李庆丰现场负责：俞坚、林生凉技术负责；林希鹤施 工 员：朱龙鐲安 全 员：曾国灿质 检 员：林雪梅材 料 员：苏 权（二） 、施工人员职责1、项目经理职责（1） 、负责工程项目生产经营过程中所有的安全生产问题，为安全生产第一责任人2） 、负责对工程项目施工实行全过程的质量控制3） 、负责与施工班组签订安全责任书，明确安全承包指标条款4） 、负责落实安全生产方针、政策、法规和规章制度，严格执行防护用品、保健用品、防暑降温饮料发放标准的规定5） 、负责制定工程项目安全施工管理办法以及项目安全员的配备6） 、负责制定工程项目安全中各种安全奖罚，总结与推广安全生产先进经验7） 、负责组织及时发现消除事故隐患，及时解决安全生产中提出的问题2、施工员职责（1） 、对所负责的施工项目的安全生产负直接责任不违章指挥，制止违章，冒险作业2） 、认真执行安全生产规定，执行安全技术措施及安全操作规程针对生产任务特点，向作业班组进行书面安全技术交底，履行签字手续。
3） 、参加施工组织设计（施工方案）的编制，贯彻计划的实施；制定施工安全技术措施，组织各班组自检、互检，做好施工安全日记，及时处理施工中的技术安全问题3、项目材料员职责（1）负责组织物资采购、进货验证、不合格物资的处置；负责材料或有关成品材质证明、试验检验报告、合格证、发料单的收集归档工作2）负责物资的贮存、保管和发放3）建立施工现场材料台帐4、安全员职责（1）对现场的安全与文明施工工作情况进行日常监督、检查；福州亿力江滨 A 区基坑支护与降水工程- 3 -（2）负责项目安全信息的收集、汇总和上报5、质检员职责（1）对工程质量进行日常监督、检验及标识；（2）负责不合格品控制；（3）项目质量信息的收集、汇总和上报三） 、施工队锚管施工安排 1 个班组，喷锚施工安排 1 个班组，注浆施工安排 1 个班组，降水井施工安排 2 个班组，降水维护安排 1 个班组，搅拌桩施工安排 1 个班组四、施工期限四、施工期限施工工期：搅拌桩计划工期约 30 天；喷锚支护紧跟土方开挖进度，非围护桩段可提前交叉施工，计划工期约 35 天；降水井成井可施工的部分（23 口） ，与搅拌桩、第一层支护穿插施工；主楼位置的降水井 14 口，必须在冲孔桩施工完毕并清场后进行，计划约 7 天（雨天、停水、停电、清障、因土方开挖进度不能满足边坡支护施工除外） 。
五、施工平面规划五、施工平面规划（一） 、场地规划与要求1、基坑降水排水系统：沿基坑坡顶边线外 1 米处布置排水管（沟） 、砖砌集水池，结合现场和周边场地情况，水流需往排尾路方向汇集，排入场地内的沉淀池，经沉淀池后排入已做好的市政排水出口2、电源：甲方在 A 区南北基坑两侧居中各提供一个电源接口，供降水用电搭接，每个电源接口（即配电箱）电流容量应不低于 200A，配电箱内的器件按规范配置3、用水：甲方在 A 区基坑周边提供满足施工用水的接水口至少一个4、按设计要求基坑周边 5m 范围内不得堆载5、基坑支护开挖边线范围内不能设置固定设施（如自来水管、电缆等） 6、基坑支护施工工作面、降水点位不能放置各种设施（如电箱、工棚、机具、材料等） 7、支护与降水施工有障碍处甲方负责清障8、甲方在场地内提供住房用地9、保护好降水管网、排水管（沟） 10、A 区场地内提供一个相对固定的施工后台用地（如水泥、砂、石的堆放、福州亿力江滨 A 区基坑支护与降水工程- 4 -搅拌、钢筋加工等） 二） 、主要机械设备拟投入的主要施工机械设备：序号机械名称单位数量备注1XY-100 钻机台2降水井成井2空压机台1锚管支护3灰浆泵台1锚管注浆4灰浆搅拌机台1注浆搅拌5混凝土喷射机台1喷射面层6电焊机台2施工焊接7深井潜水泵台43降水井抽水8污水泵台5集水坑抽水9控制电箱个43用电设备控制10电源柜个2电源接入11全站仪台1测量12钢筋调直机台1钢筋加工13水泥搅拌桩机套1搅拌桩施工14手推车只若干搬运六、施工次序六、施工次序1、基本思路为节省工期，在工程管桩完成后及冲钻孔桩基施工期间，支护施工、降水施工并土方开挖提前进场，进行分段、分块交叉作业。
2、围护桩施工：施工顺序：周边工程桩完成（3 排）→土方开挖至设计桩顶标高→搅拌桩施工设 备：2 台搅拌桩机 每台功率 37～55KW在需要做搅拌桩的一侧，要求工程桩从外向里的外三排率先施工完毕，随即安排土方开挖至第一级放坡标高，宽度约 14m（对于高压旋喷桩部分开挖宽度约 6m 即可） （参见土方开挖顺序图） ，接着进行搅拌桩工序施工福州亿力江滨 A 区基坑支护与降水工程- 5 -3、喷锚施工施工顺序：（1）放坡区域：周边工程桩完成（3 排）→第一级土方开挖→第一级素喷砼→分层分段开挖锚管施工（2）围护桩区域搅拌桩（高喷桩）→分层分段开挖锚管施工设备：1 台空压机、1 套锚喷设备 （每台功率 75～85KW）4、降水井成井施工施工顺序：先周边后中央，与第一级放坡素喷同步（周边 3 排工程桩施工完毕）设备：2 台钻机5、降水排水系统施工施工顺序：在第一级放坡开挖后即可进行降水排水系统施工（参见降水排水平面布置图）6、降水电缆敷设施工顺序：与排水沟施工同步，周边电源干线要求上部结构施工单位用电统一铺设，各降水电箱（电表）由降水方负责降水用电功率：A 区：160KW 七、施工方法七、施工方法（一）锚喷施工锚喷施工工艺为：定位→成孔→锚管制作→安装锚管→清孔→注浆→布设钢筋网、喷射混凝土→养护。
1、基坑开挖边线定位利用甲方提供的基点对基坑开挖边线及降水井点位进行放样定位2、土方开挖沿已放样好的基坑坡顶边线，在基坑周边先挖出约 6m 宽的锚管施工工作平台（即土方先沿基坑周边开挖出工作面） ，支护坡面的坡度按设计要求进行开挖（场地允许可比设计坡度缓） ，土方应分层、分段间隔开挖，尽量做到开挖一层，支护一层，上层未支护完，不宜开挖下一层且下一层开挖应待上一层水泥浆和喷射混凝土达到设计强度的 80%后再进行同时不得在大雨天开挖施工，坡脚土层必须保持原状土，素喷位置每层开挖深度 2.0 m～2.2 m，网喷位置每层开挖深度 1.3～1.5 m，砂层每段开挖长度不大于 15m，淤泥每段开挖长度不大于 6m，且应间隔开挖，开挖后应及时对壁面进行修整用挖土机开挖时，应福州亿力江滨 A 区基坑支护与降水工程- 6 -有人在旁监督严禁出现超挖现象3、修坡、定孔位按照设计坡度和要求在坑周挖出锚杆施工用地约 6 米宽的工作平台，坑中央土方待支护全部完成后可分层或一次性退走，开挖后及时对坡面进行修整，同时采用水准仪进行标高放样，在各孔位处做下记号以便锚管安装4、锚管制作由 φ48 钢管制成，端部采用圆锥形扩大头，锥底部直径 φ60(或采用 L90角钢段)，靠近内锚头 0.5m 外锚头 2/3 长度设注浆孔。
注浆孔的设置方法是：在管周沿长度方向每隔 300mm 呈 120°开设 1 个孔，孔眼为 6mm，锚管的连接采用对接焊接，并在接头处拼焊 3 根 φ16 的加强筋5、安装锚管采用锚管机强力击入被支护土体中6、注浆：锚管注浆前，用清水清洗管体，直到管内流出清水为止，采用底部注浆工艺，灌注水泥净浆，为了加速凝固可外掺水泥用量 0.05%的三乙醇胺早强剂，水灰比 0.5：1，注浆压力为 0.3～0.8Mpa，灌注水泥浆至孔口溢出为止7、铺设钢筋网和加强筋已修整好的坡面及时铺设钢筋网 φ6.5@250×250，加强筋 φ16 横向布置，间距与锚管间距相同，钢筋网应牢固固定在边壁上，边壁上的钢筋网应延伸至地表面，长度为 0.5m，钢筋网搭接采用绑扎，上下段钢筋网搭接长度应大于300，水平方向搭接 20d，加强筋焊接接缝长单面焊大于 10d，双面焊大于 5d，绑扎搭接长度大于 45d8、喷射混凝土挖出的作业面修整后，应尽快铺设钢筋网，喷射混凝土面层，喷射混凝土为1：2：2（水泥：砂：石）细石混凝土（重量比） ，细骨料用中粗砂，粗骨料用粒径小于 2cm 碎卵石，混凝土等级不低于 C20，水灰比为 0.4，采用干式喷射工艺，空压机风量不宜小于 9m3/min 以防止堵管，喷头水压不应低于0.15MPa，为加速凝固可掺适量速凝剂。
9、养护：喷射混凝土终凝后 2h 应浇水养护，养护期一般 5～7 天二）素喷（厚度 40mm）：主要工艺为：土方开挖→修坡→喷射混凝土→混凝土养护三）搅拌桩施工：施工工艺流程为：开挖至设计桩顶标高→桩机定位→制备水泥浆→下沉、福州亿力江滨 A 区基坑支护与降水工程- 7 -提升喷浆搅拌→重复上下搅拌→清洗→移位具体如下：1、开挖工作面土方：按设计坡度开挖至搅拌桩顶标高，沿坡脚开挖出至少14m 的施工工作面，最后在挖出的工作面上放样出搅拌桩边界线，开挖深1.5～2.0m 的基槽在搅拌桩施工前，由甲方负责搅拌桩基槽清障工作，清障的深度结合填土的厚度及挖机的能力，将障碍清除掉后用松土回填2、定位：起重机（或搭架）悬吊搅拌机到达指定位置桩位，对中当地面起伏不平时，应使起吊设备保持水平3、制备水泥浆：水泥渗入量 18%（水泥与土比重） ，按水灰比 0.50-0.55：1 的配合比搅拌水泥浆，待压浆前水泥倒入集料斗中，必要时可适当掺入适量的外加剂以增强，浆体的流动性，保证送浆过程不堵管4、下沉、提升喷浆搅拌：待搅拌头的水泥浆循环正常后，启动搅拌机电机，放松起重机钢丝绳，使搅拌头沿导向搅拌切土下沉如果下沉速度太慢，可从输浆系统补给清水以利钻进。
当搅拌头下沉土后，开启灰浆泵将水泥浆压入土体中，边喷浆边旋转下沉5、重复上、下搅拌。
