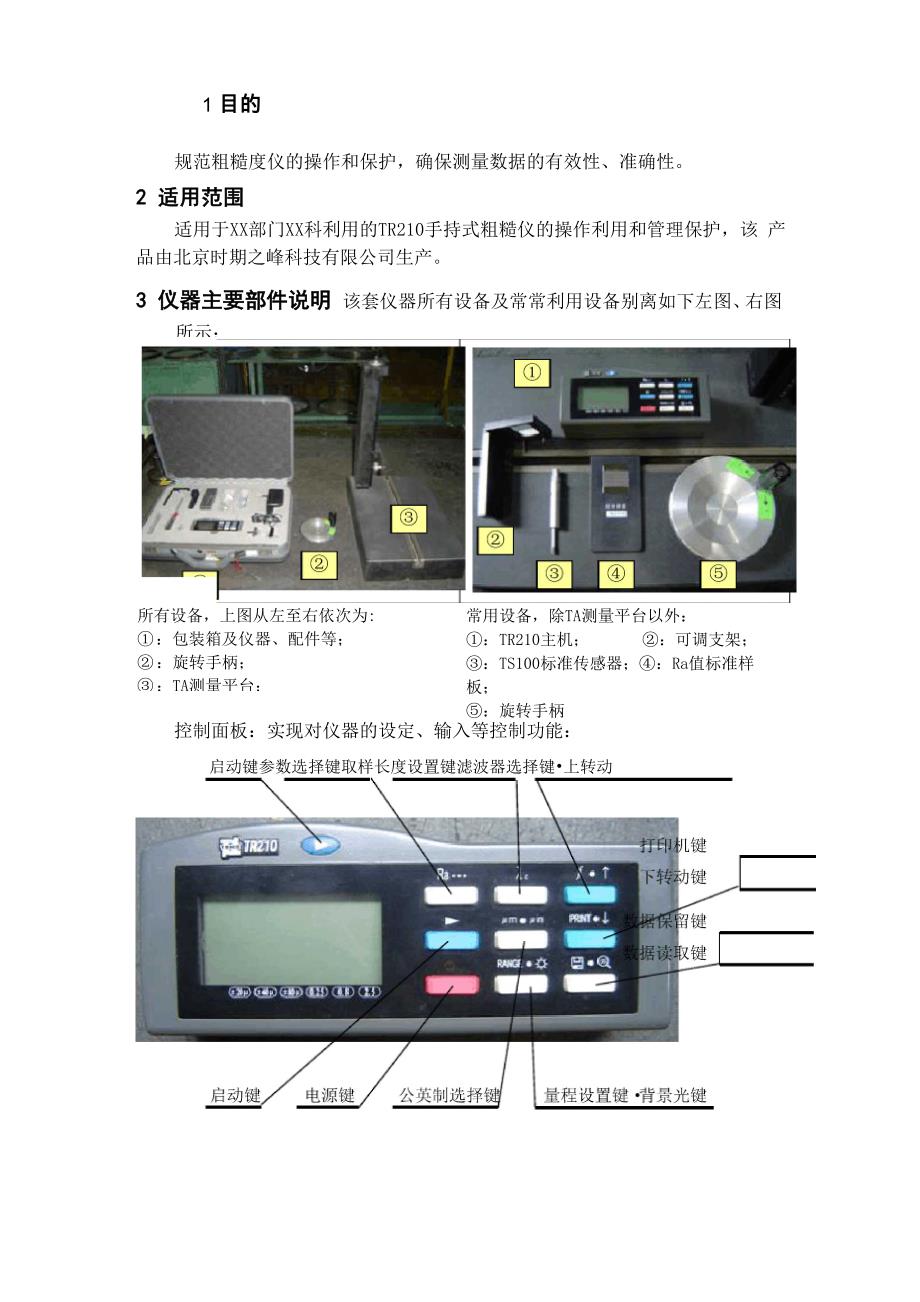

1 目的规范粗糙度仪的操作和保护，确保测量数据的有效性、准确性2 适用范围适用于XX部门XX科利用的TR210手持式粗糙仪的操作利用和管理保护，该 产品由北京时期之峰科技有限公司生产所有设备，上图从左至右依次为:① ：包装箱及仪器、配件等；② ：旋转手柄；③ ：TA测量平台；常用设备，除TA测量平台以外：①：TR210主机； ②：可调支架；③：TS100标准传感器；④：Ra值标准样 板；⑤：旋转手柄3 仪器主要部件说明 该套仪器所有设备及常常利用设备别离如下左图、右图所示：控制面板：实现对仪器的设定、输入等控制功能：启动键参数选择键取样长度设置键滤波器选择键•上转动仪器面板液晶显示屏：显示当前工作状态及测量结果：电压4 工作原理简介测量工件表面粗糙度时，将传感器放在工件被测表面上，由仪器内部的驱动 机构带动传感器沿被测表面做等速滑行，传感器通过内置的锐利触针感受被测表 面的粗糙度，现在工件被测表面的粗糙度引发触针产生位移，该位移使传感器电 感线圈的电感量发生转变，从而在相敏整流器的输出端产生与被测表面粗糙度成 比例的模拟信号，该信号通过放大及电平转换以后进入数据收集系统，DSP芯片 将收集的数据进行数字滤波和参数计算，测量结果在液晶显示器上读出，能够存 储，也能够在打印机上输出。
5 操作步骤03V1、 确认TR210主机背后的电池开关处于ON 的打开位置；2、 用起子把可调支架装在TR210主机上；3、 把传感器正确连接在TR210主机上；4、 把TR210主机利用可调支架固定在TA 测量平台上至此，配件组装过程完成04V测量前的准备之一：保证电压按主机电源键开机，首先检查电池电压 是否正常；1、 如右图，显示屏右上角出现电池图标即 表示主机电压过低，应尽快给仪器充电；2、 电池充满电后（约小时），液晶屏显示 “FULL”，应尽快结束充电；3、 充电时，电池开关必须处于ON的打开 位置，主机会自动开机监测充电情况；4、 主机可在充电状态下进行测量工作，但 应尽量避免，并要注意连线的摆放不要影 响测量操作图1:显示电池图标 表示主机低电+r rc 匚.】Ra 0000n尽快充电0■—* T吒［匡隹…〉饭耳【口於〉佢G^8u^t丄I .■■■R匚Fo-图2： 电池图标闪烁 表示电量已满 尽快结束充电〔近》—r uuu测量前的准备之二：校准仪器n 下列情况必须首先重新校准仪器：I 1、组装完毕进行首次测量 2、测量过程中搬动了测量平台V 3、仪器在测量过程被拆卸过 4、更换被测工件，或工件被移动过06V07V08校准仪器之一：1、 将Ra值标准样板置于平台上，注意其 纹理方向必须垂直于传感器的滑行轨迹；2、 将主机调至触针触及样板表面，并且微 调旋转手柄，使显示屏上的触针位置光标 指向最佳“0”位；提示：注意手柄旋转方向，与正螺纹一致：逆时针旋转主机升高；顺时针旋转主机下降。
校准仪器之二：3、 按启动键 开始测量样板粗糙度；4、 液晶屏随后显示测量结果，如实际测量 值未超出样板标定值的±10%,则视为仪器 组装正确、示值正常有效；可以开始测量 工作；（样板标定值为Um）5、 如样板实测值超出标定值的土 10%，则 要使用示值校准功能进行校准，校准范围 不大于±20%；6、 仪器在出厂前都经过严格的测试，示值 误差远小于±10%,因此禁止频繁使用示值 校准功能，应检讨组装配合、校准过程图1：测量过程中， 传感器滑行， 显示采样符号+0—RCJ -—'*▼图2： 测量结束，+厂3Ra VZ ■260显示测量结果，0~~实测值未超过标定值的±10%*▼20旷 40u 80旷准备测量：1、 擦干净工作被测表面；2、 将仪器正确、平稳、可靠地放置在工件 被测表面上；3、 传感器的滑行轨迹必须垂直于工件被测 表面的加工纹理方向正确、规范的操作是获得准确测量结果 的前提，请务必遵照执行开始测量:09V10■11测量状态时，除电源键外，按其余键无效1、 调节旋转手柄，使显示屏上的触针位置 光标指向最佳“0”位，2、 按启动键 开始测量，传感器在被测表面上滑行，液晶屏的采样符号“ ”动态逐级显示；当其快速变动时，表示仪 器正在计算；3、 测量完毕，本次测量的结果显示在液晶 屏上，请注意显示单位，读取后应把传感 器升离被测表面，以免无意损坏；测量结束：1、 如须继续同一部位在不同位置的测量，可移动或旋转工件，略过重新校准步骤，从第09 项开始继续测量；2、 如须继续在工件不同部位或不同工件的测量，必须从第06项开始重新校准仪器后再进行 测量；3、 如结束测量工作，请小心拆卸仪器各部件，整理收纳回包装箱中，并交还计量室妥善保管。
附加说明：1：传感器的触针是本仪器的关键零件，在装卸过程中，应特别注意不要碰及触针，且要保证 其连结要牢固可靠；2：在测量状态时若意外触动电源键，造成关机，再开机时，仪器的传感器将先复位，此时在 操作不要对仪器的传感器有任何干扰，复位后仪器等待新启动指令；3：在使用仪器的光线环境较差时可按背景光键丨RANGE•叮约3秒钟，可打开或关闭液晶背景 光不用背光时应关闭，节省电能6、故障处置 本仪器如出现故障，先按下表故障信息提供的办法处置，如仍不能排除，则 尽快向计量室报修禁止操作人员自行拆卸、修理故障现象原因排除故障ERR0被测信号的最大值超 出本量程的范围1、 调整仪器的位置，尽量使触针显示的位置在中间2、 增大量程范围3、 重新测量ERR1无有效的测量重新测量ERR2硬件电路故障1、 关机后再开机2、 按复位键3、 返回生产厂维修故障现象原因排除故障ERR3机械故障1、 关机后再开机2、 按复位键3、 返回生产厂维修ERR4传感器在自动返回过程中1、 按除电源键和数据读取键以外的任意键返回，待传感 器返回起始位置2、 重新测量仪器工作 不正常1、 关机后再开机2、 关闭电池开关，过10秒钟后再开故障信息在仪器的液晶显示屏上显示，如“ ERRO ”超量程故障信息，如下图所示:7 取样长度选择推荐表Ra (pm)Rz (pm)取样长度 (mm)Ra (pm)Rz (pm)取样长度 (mm)>5〜10>20 〜40＞〜＞〜＞〜＞〜＞〜＞〜>〜5>10 〜20＞〜>〜10＞〜＞〜＞〜＞〜＞〜＞〜＞〜＞〜＞〜＞〜＞〜＞〜＞〜＞〜＞〜＞〜＞〜＞〜＞〜＞〜＞〜＞〜8、日常保护与保养避免碰撞、猛烈震动、重尘、潮湿、油污、强磁场等情形的发生； 传感器是仪器的精密部件，应精心保护。
每次利用完毕，要将传感器放回包 装盒中；随机标准板应精心保护，以避免划伤后造成校准仪器失准本文件归口部门：XX部XX科本文件于xxxx-xx-xx第一次发布。
