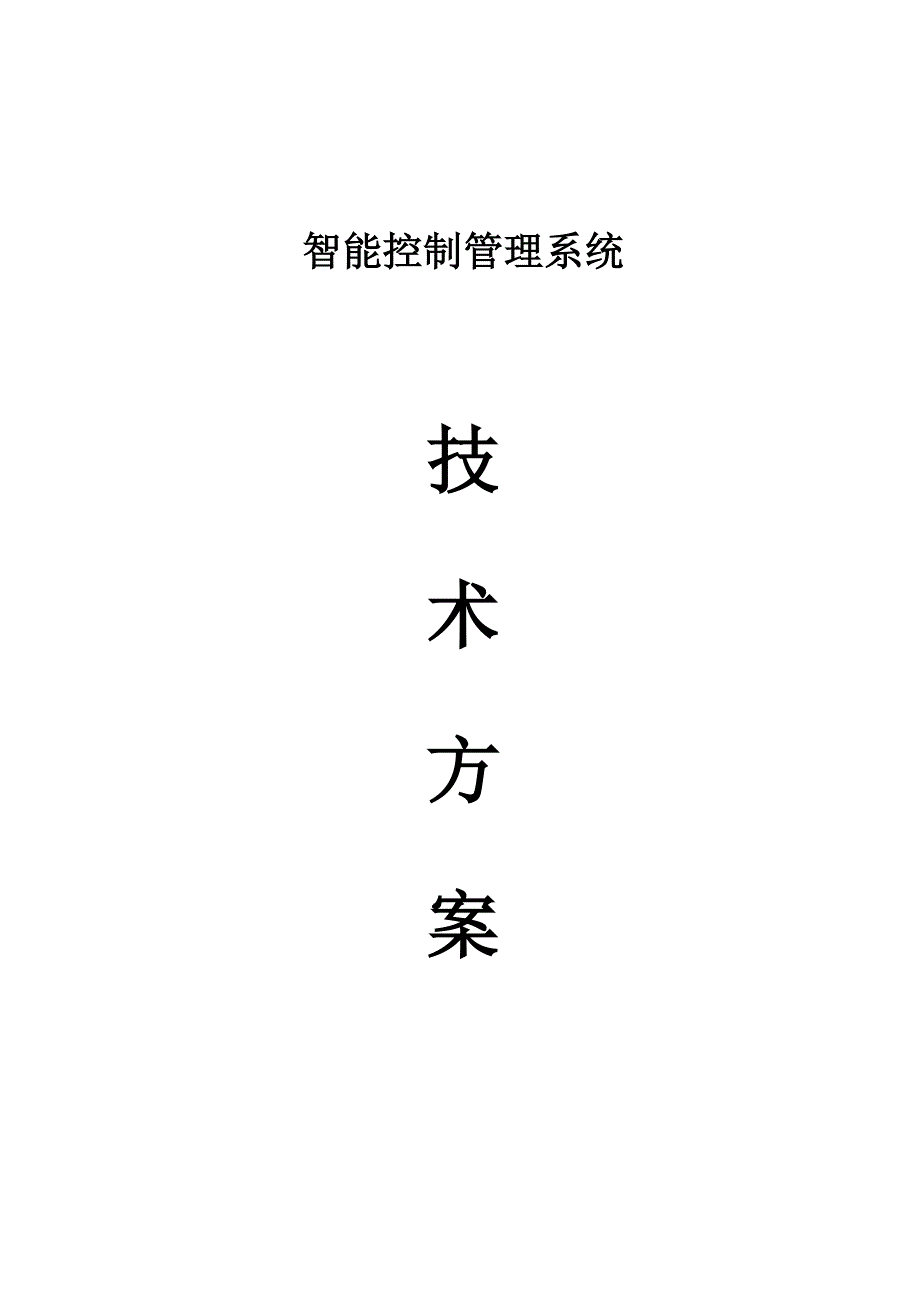

智能控制管理系统技术方案Systemteq北京希思腾科智能科技有限公司目录1 SYSTEMTEQ 企业简介 12 璞丽酒店客房智能控制系统设计方案 22.1 概述 22.2 系统控制功能 22.3 管理软件功能 62.4 系统网络架构 72.5 系统兼容性 83 系统硬件设备 93.1 LCU 主板技术参数 93.2 继电器板技术参数 93.3 调光模块技术参数 103.4 0~10V 调光模块技术参数 103.5 数字液晶温控器技术参数 103.6 按键地址板技术参数 103.7 电源技术参数 113.8 门磁技术参数： 113.9 门铃技术参数 113.10 温度探头技术参数 113.11 红外探测器技术参数 123.12 雷达探测器技术参数 124 系统安装、调试方案 134.1 概述 134.2 安装尺寸核实 134.3 控制箱安装作业 134.4 外部设备安装 144.5 系统调试 144.6 网络设备安装及调试 165 组织结构及职责 175.1 工程概述 175.2 项目部组织结构示意图 175.3 现场管理人员基本要求 175.4 项目（副）经理职责 175.5 安全组职责 185.6 技术组职责 185.7 文档组职责 196 培训方案 206.1 培训目标 206.2 培训计划 206.3 培训的内容 201 Sys temteq企业简介Systemteq Limited (UK)成立于1988年，是集设计、制造酒店智能控制系统及相关 设备的国际型企业，总部位于英国伦敦，在多国拥有合作伙伴(Kuwait、Dubai、Saudi Arabia、China 等)。
Systemteq的企业宗旨是为用户提供安全、稳定、技术领先的优质产品及完善的售 后服务在Systemteq强大的技术力量及二十余年的设计经验支持下，成功的研制并开发出 酒店智能控制管理系统(iHMS)、高端定制面板、超静音电动窗帘等相关设备，相关系 统的高度稳定性及款式的新颖时尚得到全球客户的认可表1-1部分工程项目清单中文名称央文名称所在地北京银泰柏悦酒店Park Hyatt Beijing Hotel北京北京金融街丽丝卡尔顿酒店The Rize Carlton Hotel Beijing北京大连体育中心凯宾斯基酒店Kempinski Hotel Dalian大连重庆申基悦榕庄酒店Banyan Tree, Chongqing, China重庆重庆申基威斯汀酒店Westin, Chongqing, China重庆成都棕榈泉费尔蒙酒店Fairmont Residences, Chengdu成都北京雁栖湖国际会都Boutique Hoels北京北京日出东方酒店Sunrise Kempinski Hotel北京碎片大厦香格里拉酒店Shangri-La, The Shard, London伦敦兰斯伯瑞瑞吉酒店The Lanesborough Hotel, London伦敦克拉瑞芝酒店Claridges Hotel, London伦敦康诺特酒店Connaught Hotel, London伦敦文华东方酒店Mandarin Oriental, London伦敦法伊萨利亚酒店Al Faisaliah Hotel沙特阿拉伯科威特朱美拉海滩水疗酒店Junmeirah Messilah Beach Hotel & SPA科威特2璞丽酒店客房智能控制系统设计方案2.1 概述A. 客房控制系统（以下简称本系统）为酒店客房服务。
酒店客房管理系统是将客房内 的门禁设备、空调设备、灯光照明设备、窗帘设备等客房设备使用情况的各种数 据进行实时数据采集并对数据进行记录、分析、筛选为酒店管理提供准确的科学 依据B. 本系统与酒店管理系统进行数据接口实现联网控制，本系统与多个品牌的酒店管 理系统具备成熟软件接口C. 本系统由采用标准TCP/IP通讯协议的以太网来构建，由客房智能控制器（带以太 网口）、网络交换机和系统服务器（内装系统软件）等组成D. 本系统设备构成：系统管理服务器、楼层PC工作站、楼层网络通讯设备、主控板、 调光模块、继电器模块、空调控制器、红外探测器、雷达探测器、网络服务器、 门磁、温度探头、墙面及床头控制面板、PAD触摸屏控制等设备E. 本系统对客房内灯光、插座、空调、窗帘等进行智能控制，为客人提供舒适的居 住及使用环境并通过智能化控制节约能源F. 本系统通过：红外/雷达探测器与门磁配合实现有无人判别2.2系统控制功能A. 系统运行特点系统设备在最大湿度小于95%,温度小于50°C环境下可以正常稳定运行系统分 区本地控制完全独立互不干扰,一个分区停止工作不影响其它分区和设备正常运 行，系统中任意器件损坏不影响本区内其它器件正常工作。
B. 灯光控制＞灯光控制： 主要采用普通调光、o~ 10V调光及继电器控制＞控制方式： 主要采用开关控制、单路调光控制、场景模式控制及场景模式调光，通过房 间内安装的控制面板、手持PAD等实现不同的灯光控制效果＞欢迎模式：客人首次打开房门进入房间，系统通过安装在门框上的门磁开关，自动开启 欢迎模式，打开遮阳帘、空调低速运行、受控插座电源接通：房间内有人时，再次打开房门时，系统不在开启欢迎模式＞衣柜灯及岛柜：通过安装在衣柜门或岛柜上的门磁开关控制：打开衣柜门或岛柜时开启灯 光，关闭衣柜门或岛柜时关闭灯光如打开衣柜门或岛柜后在设定时间（如:3 分钟）内衣柜门或岛柜没有关闭，系统将自动关闭灯光＞浴室灯光：通过墙面开关控制洗手间内的灯光场景：洗手间雷达探测器检测到有人，系 统自动开启调光灯，调光灯缓慢打开，避免对客人的眼睛和大脑形成刺激如客人通过墙面场景开关关闭洗手间灯光时，红外探测器在预设时间（如:30 秒）内，不再开启灯光＞阅读灯、场景模式采用开关及调光方式阅读灯通过床头面板开启阅读模式，客人可以根据个人喜好通过调光开关， 调节阅读灯的灯光亮度比例场景模式通过床头面板开启不同的模式，客人可以根据个人喜好通过调光开 关，调节场景模式的灯光亮度比例。
客人通过调光开关，实现多种不同的场 景模式及灯光比例睡眠模式中（00：00~06:00）按任意键开启夜灯，之后恢复相应按键功能＞台灯、落地灯控制 台灯、落地灯开关采用“自复位开关”实现双控，台灯、落地灯电源线及控制线采用图-1、图-3所示样式，电源及控制面板采用图-2所示样式:图-14芯线及电源模块C. 空调控制通过空调控制器与LCU主板进行通讯以实现远程监控的目的在系统软件上(客户端)可随时查看任意客房内空调的运行参数(开/关、设定温 度、实际温度、风速、制冷/制热)系统根据房态(己租、待租、维修、故障等信息来自酒店管理软件)并按照系统软 件上(客户端)设定的参数(酒店方可自由修改，但需要相应权限)自动控制风速及 电动阀开关提高房间舒适度及节能的目的空调控制器：背光照明LCD显示的数字液晶空调控制器，能显示室内温度、设定 温度和风速显示空调控制器操作简便，能以1°C调节和显示温度空调控制器支持多控一和一控多方式，即由2个及以上空调控制器控制一组风机 盘管，也可由一个空调控制器控制2个及2个以上的风机盘管在多控一方式下， 一个温控器设置温度改变，其他温控器上同步显示空调控制功能包括以下运行模式：(1) 舒适模式：系统通过与酒店管理软件接口，实现客人Check in时，远程自动启动房间内 的空调，使房间内空调迅速升温或降温，达到房间舒适模式温度。
2) 出租有人模式：客人到达客房开门进入后，系统通过安装在门框上的门磁开关，自动将空调 设置为低速运行减小房间内噪音客人可以通过空调控制器个人喜好设置 空调温度及风速3) 出租无人模式：客人离开房间(但未退房)时，进入无人保温模式空调自动进入无人模式， 温度设置为(夏季26C/冬季20C )风速设置为低速空调进入恒温运行4) 夜晚模式：客人夜间休息时系统可根据季节不同自动增加或降低两度运行5) 待租模式：客人退房后，空调进入自动运行模式空调每隔2小时自动运行15分钟，保持 房间内的温度及空气流通6) 故障报警功能：空调温控器发生故障时系统自动在管理软件界面上报警提示7） 房间温度异常报警功能：当客房空调温度情况异常时系统自动在管理软件界面上报警提示8） 空调运行数据统计分析：系统实时记录所有房间空调运行数据，系统管理软件可绘制直观运行趋势图D. 窗帘控制系统支持电动窗帘本地控制、远程控制、节能模式下的自动控制；在客人入住后， 客人可以根据个人需要，通过开关控制窗帘的开启或关闭首次入住打开房门时，欢迎模式灯光开启，遮阳窗帘自动打开，当客人离开房间 后，系统判断无人会自动关闭窗帘E. 智能场景> Check In 入住一旦客人在前台安排了入住，系统就会收到来自PMS的Check In信号， 房间的空调系统立即启动（速度为中速或高速，温度：制冷22°C，采暖 22°C），以保证客人进入客房时有一个比较舒适的温度环境。
房间状态进 入“入住状态”> Check In - Ent rance 客人进入客人第一次进房间时，系统自动打开欢迎模式的灯光，并打开房间的插座电 源在18:00pm〜7:00am时间段，廊灯自动打开；窗帘自动打开（在程序 设定允许开启的时间段内）客人进房间以后，房间状态从“Check In状 态”自动更新为“占用状态”> Occupied status - Someone in the room 出租有人在这种模式下，客人可根据自己的喜好，来设置房间的空调温度和灯光模式， 系 统自动保存这些设置，空调运行在正常模式在这种状态下，存在感应 器不工作> Occupied Status - Leaving 出租无人如果当时房间状态为“出租-有人”，房门被打开并且在10分钟内（可定义）， 存在感应器没有感应到有人存在，即为离开；系统自动保存当时的灯光设置， 关闭客房照明和插座电源，空调系统进入低速运行状态，以达到节能目的， 若有DND （请勿打扰）设置，则自动清除客房状态进入“出租-无人”> Check Out 结账当客人到前台结账时，系统会收到来自PMS的“Check Out”信号，无论有 人还是无人，房间的空调进入节能模式。
灯光模式自动进入默认系统设置, 客人设定的灯光模式和空调温度以及DND和MUR请求，均被自动清除2.3管理软件功能A. 系统管理软件介绍系统软件包括系统服务器端软件和客户端软件服务器端系统软件采用Linux 操作系统，数据库采用Microsoft SQL Server系统软件安装在系统服务器上, 服务器接入酒店设备网客户端工作站可采用Windows操作系统通过标准的 Windows网络（以太网）进行通讯这种结构允许多个客户端工作站（如：客房部、 前台、工程部、保卫部，总经理室等）通过酒店局域网连接到系统服务器上下 图为截取后台软件部分界面图：图2.1管理软件部分界面截图B. 管理。
