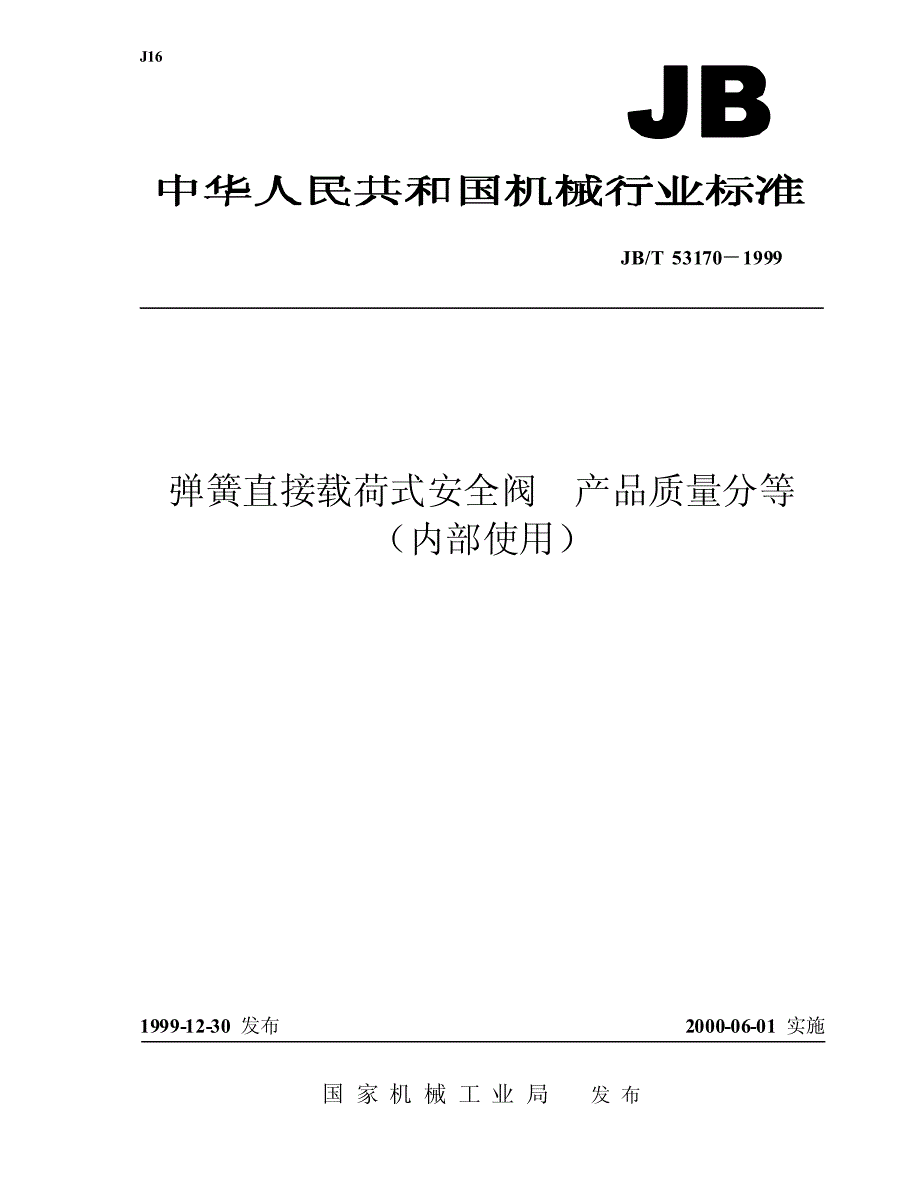

J16 JB/T 53170－－1999 弹簧直接载荷式安全阀 产品质量分等 （内部使用） 1999-12-30 发布 2000-06-01 实施国 家 机 械 工 业 局 发 布 I前 言 本标准是对 JB/T 53170—94《弹簧直接载荷式安全阀 产品质量分等》的修订修订时，在标准格式、 文字叙述、代号及名称等方面作了修改 如将开启压力 pk改为整定压力 ps 此外， 在 JB/T 53170—94 的基础上增加了壳体试验和清洁度两项考核指标 本标准自实施之日起代替 JB/T 53170—94 本标准由全国阀门标准化技术委员会提出并归口 本标准起草单位：上海阀门厂、合肥通用机械研究所 本标准主要起草人：陈尧、王全福 JB/T 53170－－1999 1 1 范围 本标准规定了弹簧直接载荷式安全阀（以下简称安全阀）的质量等级、试验方法和抽样评定方法 本标准适用于 GB/T 12243 规定的安全阀 2 引用标准 下列标准所包含的条文， 通过在本标准中引用而构成为本标准的条文本标准出版时，所示版本均为有效所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 12241—1989 安全阀 一般要求 GB/T 12242—1989 安全阀 性能试验方法 GB/T 12243—1989 弹簧直接载荷式安全阀 JB/T 7748—1995 阀门清洁度和测定方法 JB/T 53173—1999 阀门碳素钢铸件 产品质量分等 JB/T 53183—1999 阀门用灰铸铁件 产品质量分等 JB/T 53243—1999 通用阀门球墨铸铁件 产品质量分等 3 质量等级 3. 1 安全阀根据其质量水平和使用价值分为合格品、一等品和优等品三个等级 3. 2 安全阀除符合 GB/T 12243 规定外，各等级的考核项目、指标要求还应按表 1和表 2的规定 4 试验与检验方法 4. 1 各项性能试验按 GB/T 12241 和 GB/T 12242 的规定进行 4. 2 内腔清洁度检查按 JB/T 7748 的规定进行 5 抽样和评定方法 5. 1 采取从生产厂经质量检验部门检验合格的库存产品中随机抽取的方法，或从已供给用户未使用过 但保存完好的产品中随机抽取每一型号、每一规格供抽样的最少台数不少于 5台，抽样台数为 3台到用户抽样时，供抽样的台数不受限制，但抽样台数仍为 3台。
对整个系列进行质量考核时， 根据该系列范围的大小从中抽取 2~3 个典型规格进行检验， 每一规格供抽样的最少台数不少于 5台， 抽样台数为3 台 5. 2 合格品、一等品和优等品的检测结果应达到相应等级的规定，不允许再次抽样 国家机械工业局 1999-12-30 批准 中 华 人 民 共 和 国 机 械 行 业 标 准 弹簧直接载荷式安全阀 产品质量分等 （内部使用） JB/T 53170－－1999 代替 JB/T 53170—94 2000-06-01 实施 JB/T 53170－－1999 2表 1 质 量 等 级 考 核 项 目 合格品 一等品 优等品 壳体试验时间 s t 2t 3t 试 验 介 质 空 气 ps2.3~7.0 ±0.070 ±0.063 ±0.056 蒸 汽锅 炉用安全阀 ps >7.0 ±0.010 ps ±0.009 ps ±0.008 ps ps 0.4~0.5 ≤0.07 ps — — 蒸 汽动 力锅炉用安全阀 ps >0.5 ≤0.07 ps ≤0.06 ps ≤0.04 ps ps≤0.4 ≤0.04 — — ps >0.4~0.5 ≤0.10 ps — — 直流锅炉、再热器或 其它蒸汽设备用安全阀 ps >0.5 ≤0.10 ps ≤0.09 ps ≤0.08 ps ps≤0.2 ≤0.03 — — ps >0.2~0.5 ≤0.15 ps — — 空气或其它气体用安全阀 ps >0.5 ≤0.15 ps ≤0.12 ps ≤0.10 ps ps≤0.3 ≤0.06 — — 启 闭 压 差 MPa 水或其它液体用安全阀 ps >0.3 ≤0.20 ps — — JB/T 53170－－1999 3 表 2 (完) 质 量 等 级 考 核 项 目 合格品 一等品 优等品 动作重复性 次 3 10 20 铸铁质量 按 JB/T 53173、JB/T 53183和 JB/T 53243 中相应等级的规定 弹簧在规定负荷下的变形量或刚度偏差 ≤20% ≤18% ≤15% 内腔清洁度（杂质含量） g 0.15×(DN/25)2 0.13×(DN/25)2 0.12×(DN/25)2 注 1 t为 GB/T 12241—1989规定的强度试验的最短持续时间。
2 ps为安全阀的整定压力 3 对于水或其它液体用安全阀以及整定压力低于 0.5MPa的蒸汽、 空气或其它气体用安全阀不评定一等品和优等 品 4 动作重复性（次）是指整定压力偏差、启闭压差和密封性能均符合本标准规定的相应等级质量指标的连续全 排放动作次数 JB/T 53170－－1999 中 华 人 民 共 和 国 机 械 行 业 标 准 弹簧直接载荷式安全阀 产品质量分等 （内部使用） JB/T 53170－1999 * 机 械 科 学 研 究 院 出 版 发 行 机 械 科 学 研 究 院 印 刷 （北京首体南路 2 号 邮编 100044） * 开本 880×1230 1/16 印张 1/2 字数 8,000 2000年 6月第一版 2000 年 6 月第一次印刷 印数 1－500 定价 10.00元 编号 99－－1556 机械工业标准服务网：http://www .JB 。
