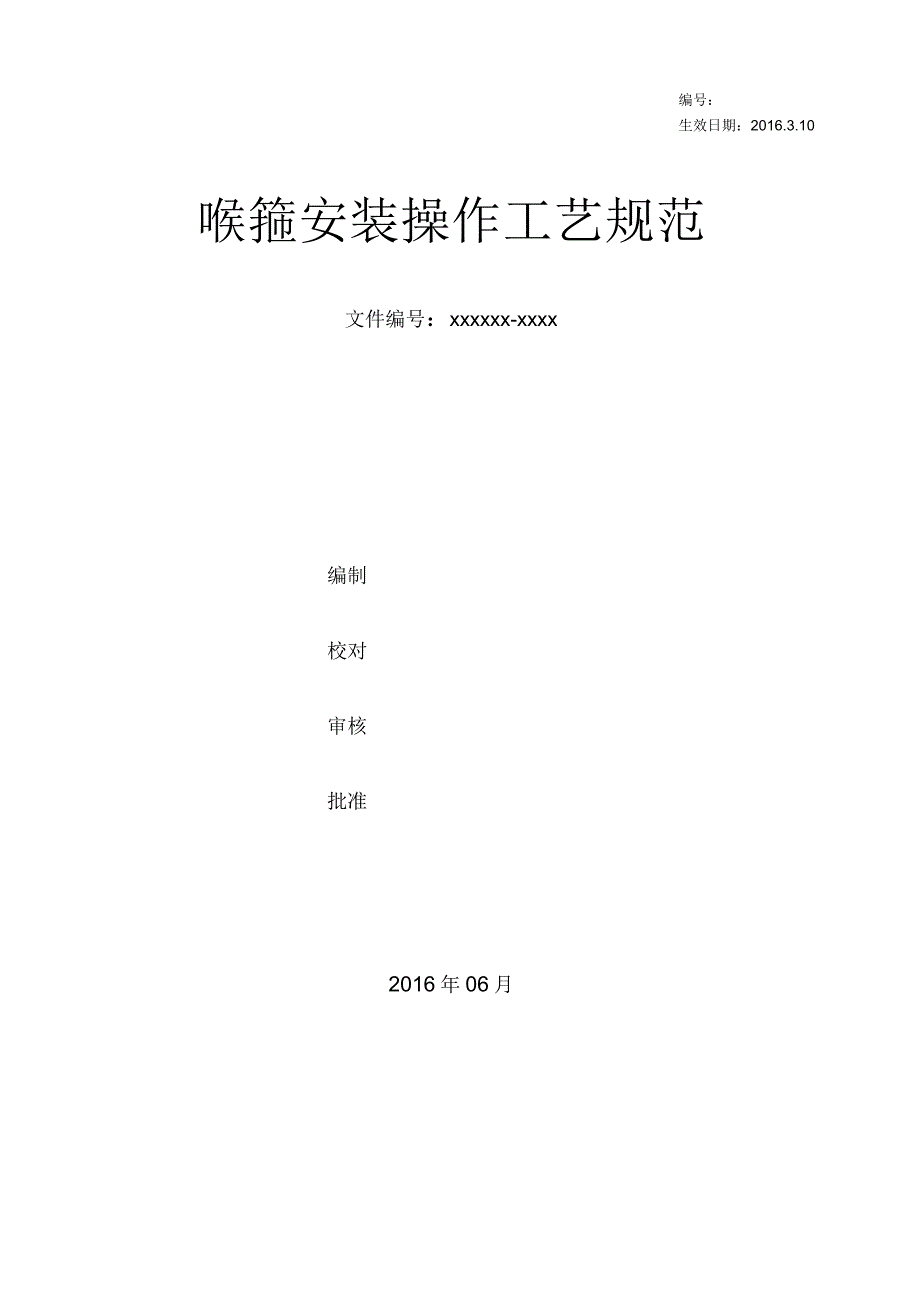

编号：生效日期：2016.3.10喉箍安装操作工艺规范文件编号：xxxxxx-xxxx编制校对审核批准2016年06月喉箍安装操作工艺规范文件编号T-xxxx-xxxx贞他1/3目的本规范用于指导软硬管连接处的喉箍的安装操作，确保接头安装可靠，提高生产安全性及产品装配质量二、范围适用于xxxxxxxxxxxxx系统等含水管路的系统三、引用文件JBT8870-1999 喉箍不锈钢喉箍卡箍使用手册四、定义与术语喉箍：一种螺杆驱动式紧固装置，用于各种管路软硬管之间的连接紧固硅胶管：一种四层缠绕线编制胶管，用于散热系统水路连接五、概述1、目前公司产品使用的主要为德式喉箍，其翻边的设计以及不穿孔的钢带结构能有效地保证表面柔软的硅胶管和其它胶管表面不被损坏，结构示意图如图1所示图1、德式喉箍结构图图2、硅胶管与硬管连接紧固图3、PU透明管与硬管连接紧固六、软硬管的安装外观要求：检查连接对象的外观及尺寸要求硬管表面光滑无明显划伤痕迹，外径尺寸符合图纸要求；要求软管管口平齐，无裂痕及凹陷等缺陷，软管内径符合图纸要求清洁度要求：管路安装前，若发现厂家未作清理或清理达不到清洁度要求，需重新对软、硬管进行超声波清洗。
配合间隙要求：将软管套入硬管，能均匀无间隙配合在确保能安装的情况下，允许存在一定过盈配合例如外径①24的钢管可以连接内径为① 24或①23的软管，不建议连接内径为① 25的软管，以免存在间 隙，发生泄漏问题套入深度要求：软管套入硬管的深度应视钢管竹节头或膨胀节的位置而定，可参照图4所示进行操作①、胶管套入深度25mm以上②、胶管管口距离喉箍外侧 5mm以上③、喉箍安装位置应位于硬管竹节头后图4、软硬管安装示意图七、喉箍的紧固喉箍的紧固按以下方法操作：1、用万向喉箍批或一字起将喉箍螺杆预拧紧r*图5、喉箍预紧2、使用扭矩扳手紧固喉箍，紧固扭矩为4.5〜5N.m无力矩扳手条件，施加手腕力量至无法继续紧固）3、考虑橡胶软管的变形，喉箍安装可能存在力矩衰减，所以需要二次紧固，紧固扭矩为4.5〜5N.m4、紧固后用黑色记号笔划线标记5、为了装配美观，所有喉箍安装朝向应一致6、常用不锈钢喉箍拧紧力矩可参照下表：带宽适用范围钢带厚度安装扭矩带宽适用范围钢带厚度安装扭矩9mm8-120.6mm4.5-5N.m9mm32-500.6mm4.5-5N.m9mm10-160.6mm4.5-5N.m9mm40-600.6mm4.5-5N.m9mm12-200.6mm4.5-5N.m9mm50-700.6mm4.5-5N.m9mm16-270.6mm4.5-5N.m9mm60-800.6mm4.5-5N.m9mm20-320.6mm4.5-5N.m9mm70-900.6mm4.5-5N.m9mm25-400.6mm4.5-5N.m9mm80-1000.6mm4.5-5N.m9mm30-450.6mm4.5-5N.m表1、常用不锈钢喉箍拧紧力矩表八、安装后检验1、检查喉箍钢带伸出量应至少有2-3个牙。
2、检查喉箍是否有滑丝松脱现象，发现应更换3、所有紧固后的喉箍均应划线标识4、发现泄漏现象应及时通知工艺员分析原因编制校对审核标准化标记处数更改文件号签字日期。
