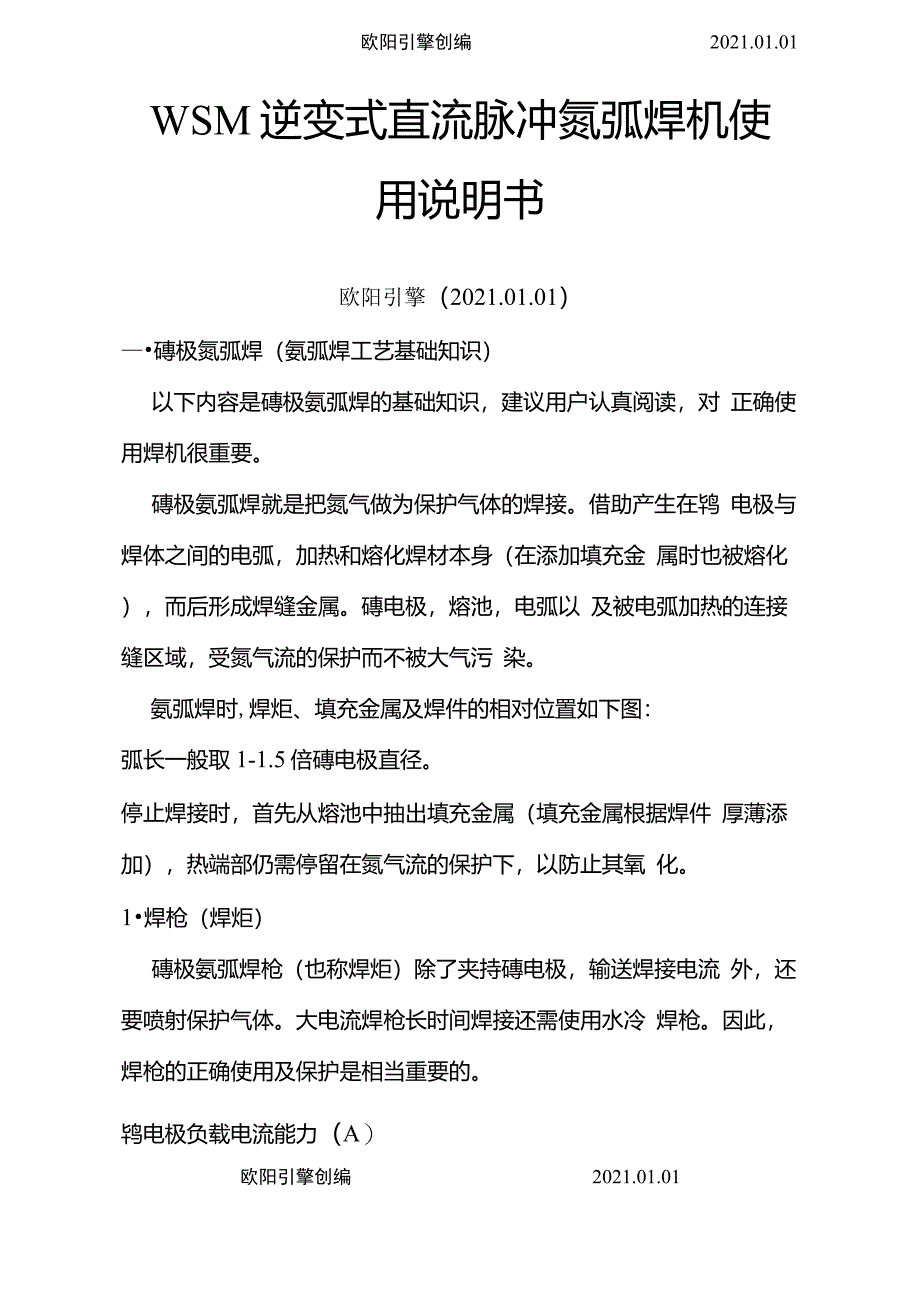

欧阳引擎创编 2021.01.01WSM逆变式直流脉冲氮弧焊机使用说明书欧阳引擎（2021.01.01）—•磚极氮弧焊（氨弧焊工艺基础知识）以下内容是磚极氨弧焊的基础知识，建议用户认真阅读，对 正确使用焊机很重要磚极氨弧焊就是把氮气做为保护气体的焊接借助产生在鸨 电极与焊体之间的电弧，加热和熔化焊材本身（在添加填充金 属时也被熔化），而后形成焊缝金属磚电极，熔池，电弧以 及被电弧加热的连接缝区域，受氮气流的保护而不被大气污 染氨弧焊时,焊炬、填充金属及焊件的相对位置如下图：弧长一般取1-1.5倍磚电极直径停止焊接时，首先从熔池中抽出填充金属（填充金属根据焊件 厚薄添加），热端部仍需停留在氮气流的保护下，以防止其氧 化1•焊枪（焊炬）磚极氨弧焊枪（也称焊炬）除了夹持磚电极，输送焊接电流 外，还要喷射保护气体大电流焊枪长时间焊接还需使用水冷 焊枪因此，焊枪的正确使用及保护是相当重要的鸨电极负载电流能力（A）欧阳引擎创编 2021.01.01欧阳引擎创编 2021.01.01钩电极直径•（mm）直流正极（焊枪接焊机输入一）纯鸽社鸽cpl.O20-6015-8020-80pl.640-10070-15050-160p2.060-150100-200100-200p3.0140-180200-300(p4.0240-320300400p5.0300-400420-5202. 气路气路由氨气瓶减压阀、流量计、软管及电磁气阀（在焊机内） 等组成。
减压阀用以减压和调节保护气体的压力流量计是标 定和调节保护气体流量，氨弧焊机通常采用组合一体式的减压 流量计，这样使用方便.可靠3. 氮气纯度氨弧焊时材质对氮气纯度的要求金属材料珞線不锈钢太难熔金属氮气纯度（％）>99.7>99.984. 规范参数磚极氨弧焊的规范参数主要由电流、电压、焊速、氮气流 量，其值与被焊材料种类、板厚及接头型式有关其余参数如 磚极伸出喷嘴的长度，一般取1・2倍铝极直径，磚电极与焊件 距离（弧长）一般取L5倍以下磚电极直径，喷嘴大小等则在焊 接电流值确定后再选定一般不锈钢氨弧焊规范如下：电流种类板厚mm卷边对接对接加填充焊丝焊丝直径及极性焊接电流（A）氮气流量（L/min）焊接电流（A）氮气流量（L/min）0.530-50435-404①1.0.直流正接0.830-50435-404①1.01.035-60440-704①1.6.（焊炬接焊1.545-804-550-854-5①1.6，机输岀一）2.075-1205-680-1305-6①2.03.0110-1406-7120-1506-7①2.0焊缝表面颜色与气体保护效果•焊件材料效 果.不锈钢最好良好较好不良最坏银白、金黄蓝色红灰灰色黑色5 •铝极氮弧焊特有的工艺缺陷及防止措施缺陷产生原因防止措施夹钩（1） 鸽极直接 接触焊件（2） 鸽极熔化（1） 采用高频引弧（2） 减少焊接电流或增加钩极直径（3） 调换有裂纹的鸽极气保护效果差氮气纯度不高（1） 采用纯度为99.99%的氮 气（2） 有足够的提前送气和滞 后停气时间（3） 做好焊前淸理工作（4） 正确选择保护气流量（5） 增大喷嘴尺寸，电极伸 出长度等电弧不稳（1） 焊件上有油污（2） 鸽电极污染（3） 鸽电极直径过大（4） 弧长过长（5） 鹄电极端头未磨好（1） 做好焊前淸理工作（2） 去除污染部分（3） 使用正确尺寸的鸽电极及夹头（4） 调整喷嘴距离（5） 重新磨制鸽极端圆锥角 大小鸽极损耗（1） 保护不好,鸽电极氧化（2） 枪与焊机极性接反（3） 夹头过热（4） 鸽电极直径过小（5） 停焊时鸽电极被氧化（1） 淸理喷嘴，缩短喷嘴距 离，适当增加氮气流量（2） 更改焊枪与焊机输出的 连接（3） 增大夹头直径（4） 调大鸽极直径（5） 磨光鸽电极，调换夹头以上工艺规范仅供参考，如欲更深了解请参阅专业焊接工艺手 册。
6.焊前清理磚极氨弧焊对焊件和填充金属表⑥的污染相当敏感，因此焊前须清除焊件表面的油脂，涂层，加工用的润滑剂及氧化膜 等7•安全技术磚极氨弧焊操作者，必须戴好头面罩、手套、穿好工作服、 工作鞋，以避免电弧光中的紫外线和红外线灼伤斯泰尔鸨极氮弧焊机均装有高频引弧器，小功率的高频高压 电虽不会电击操作者，但当绝缘性能不良时，高频电会灼伤操 作者手的表皮，且很难治煎，所以焊接手把的绝缘性能一定要 经常检查磚极氨弧焊接时，应加强焊接区的通风在不能进行通风的局部空间施焊时，应戴供给新鲜空气廂罩或防毒廂具二•主要技术参数：规格型号WSM-160AWSM-250AWSM-315A输入电压单相 220±10%V 50Hz380V 3 相 50HZ额左输入容量3.3KVA6.3KVA8KVA电流调节范围氮弧焊5-160A手工焊5-120A氮弧焊10-250A手工焊10-210A氮弧焊20-315A手工焊30-315A额左焊接电流/电压160A/16.4V250A/20V315A/24V负载持续率160A 60%250A 35%250A 80%（暂载率）120 A 100%200A 60%315A 60%基值电流5-160 A10-250A20-315A脉冲频率0.5-25HZ脉冲宽度（占空比）10-90%提前供气时间0・2s固定0.2-10s 可调滞后关气时间0.2s-10s 可调0.2s-20s 可调输出类型陡降恒流外特性引弧方式高频引弧（非接触式）质量（重量）kg12.52028外形尺寸mm320x210x260250x390x480以上参数如有更改恕不号行通知三•氨弧焊机的安装与连接1 •电源输入本说明书提供的焊机使用电源为220±10%V 50Hz,应确保供 电容量大于单台焊机用电容量。
2. 焊机保护接地在焊机后面有专门设置的接地端子，此接地端子在焊机使用过程中必须与大地连接牢固，以防止焊机外壳带电3. 焊机安装位置焊机必须放在坚固平坦的地直，清洁不潮湿4. 不可把焊机放在下述几个地方：a .◎能受到风吹雨淋的地方b. 环境温度大于40°C或低于零下10°C地方c. 有危害性或腐蚀性气体的地方d. 有高温蒸气的地方e. 有油性气体的地方f. 充满灰尘的地方g・有振动、易碰撞的地方h.周围空间小于20厘米的地方5•连接a.接焊机线时，请确认焊机开关处于关闭状态，严禁开关处于“开"状态下接电b•所有接线应当接触可靠，无裸露带电导线如图示：特别注意：焊机输出，固定焊枪与接焊件前的螺母必须拧紧，以防产生高温烧毁输出端子四•面板布局图：1、WSM-160焊机廁板：3、WSM-200. 250 焊机面板:5. 焊机前后面板功能说明前⑥板功能名称及在焊机过程中的作用：(1) 电源开关 用于开启与关闭焊机电源，此开关在焊机接电时必须处于“关"状态2) 电源灯(绿) 用于显示焊机杲否通电，电源开关处于开状态，此灯为亮3) 异常灯(黄) 当焊机出现异常情况此灯为亮，亮时焊机应立即关闭电源。
4) 直流与脉冲转换开关……用于转换焊机输出为直流还是 脉冲，当此开关处于直流时焊机输出为直流，反之则为脉冲输 出，手工焊时必须置于直流状态5) “氮弧焊、手工焊”转换开关 用于焊机氮弧焊状态与手工焊状态的转换6) “试气开关” 用于检查机内气阀工作是否正常的开关，处开状态气阀吸合氨气则会流出焊机，正常工作时此开 关应处于关状态7) “焊接电流”表 用于显示焊接时的电流8) “提前供气时间''调节旋钮 用于调节氨气比电弧提前出现的时间9) “焊接电流''调节旋钮 用于调节焊接电流的大小，顺时针旋转电流增大10) “基值电流”调节旋钮 此旋钮在脉冲状态下起作 用用于调节脉冲焊接时维持电弧电流的大小11) “脉冲频率''调节旋钮 此旋钮在脉冲状态下才起 作用，用于调节脉冲焊接电流出现的次数(快慢)脉冲频率越 高，焊接波纹越密，反之，则越稀12) “脉冲宽度"(占空比) 此旋钮在脉冲状态下才起作用用于调节脉冲焊接电流出现持续时间的大小，脉冲宽 度越宽，焊缝相对宽而深，反之则窄而浅13) “滞后关气时间”调节旋钮 用于调节电弧停止时，氮气继续供气时间的长短14) “氮气控制”插座 用于连接焊炬上开关的插座，此插座应与焊炬一同使用。
15) “工件"端子 此端子为焊机输出正极，用于连接焊件钳电缆16) “焊炬”端子 此端子为焊机输出负极，用于连接焊炬及输送氮气，在氨弧焊状态下接焊炬，在手工焊状态 下接焊钳后⑥板功能名称及在焊接过程中的作用：(17) “氮气进□” 用于连接氨气瓶氮气软管的气嘴(18) “电源进线" 焊机电源的逬线本机使用220±10%V电源，且不可错接到380V电源19) “接地端子“ 用于焊机外壳与大地连接的端子，必须牢固可靠，以防外壳带电焊机铭牌" 记载本焊机的基本技术参数欧阳引擎创编 2021.01.01欧阳引擎创编 2021.01.01(20) “冷却风扇" 用于焊机工作时的散热，使用过程中不可用异物接触与遮盖进风口，以防止机内温度升高而 损坏焊机面板功能位置图与实物可能会有所不同，有变化时，恕不另 行通知，但功能作用不变，敬请用户-对照使用五•焊机的使用方法：在熟读及理解以上内容，并按上述连接好焊机，即可操作使 用焊机了1 •手工焊将谨弧焊/手工焊'‘转换开关置于“手工焊"位置，把“直流/脉 冲"开关置于“直流"位置，此时可根据你的要求任意调节“焊接 电流"旋钮，选用规范电流进行手工电弧焊接。
2. 直流氮弧焊焊前应把氮气瓶开关打开，把氮气流量计上氟气流量幵关选 择在适当流量的位置上将“氨弧焊/手工焊"转换开关置于“氨弧焊"位置，把“直流/脉 冲''开关置于“直流"位置，调节“电流调节"旋钮至合适的电流 值，按下焊炬开关，斯泰尔氨弧焊机引弧方式为高频引弧，鸨 极勿需与工件接触(为防止铮极烧损，均勿碰触焊件)即可引 弧焊接，焊接结束，松开焊枪开关，电弧熄灭，气体经“滞后关 气时间'‘调节旋钮选择延时关闭时间3. 脉冲氮弧焊将谨弧焊/手工焊"转换开关置于“氮弧焊"位置，将“直流/脉 冲"转换开关置于“脉冲”位置调节“电流调节以基值电流"旋钮 使电流调节大于基值电流即可产生脉冲焊的效果脉冲氨弧焊可以用来准确控制焊件的熔池尺寸，每个熔点加 热和冷却迅速，适合焊接导热性能和厚度差别大的焊件4•负载持续率（暂载率）负载持续率以百分率表示焊机必须在每一连。
