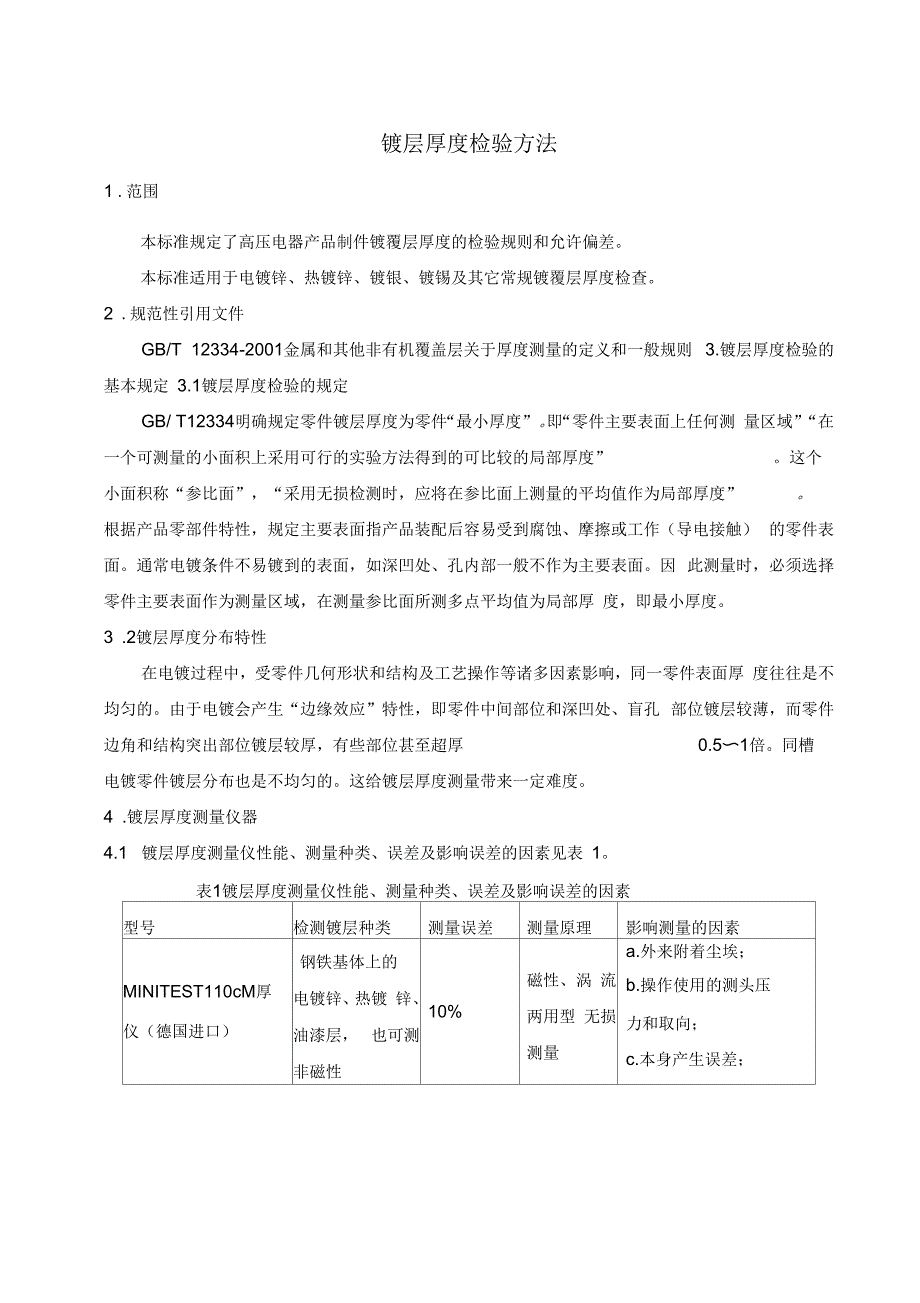

镀层厚度检验方法1 .范围本标准规定了高压电器产品制件镀覆层厚度的检验规则和允许偏差本标准适用于电镀锌、热镀锌、镀银、镀锡及其它常规镀覆层厚度检查2 .规范性引用文件GB/T 12334-2001金属和其他非有机覆盖层关于厚度测量的定义和一般规则 3.镀层厚度检验的基本规定 3.1镀层厚度检验的规定GB/ T12334明确规定零件镀层厚度为零件“最小厚度”即“零件主要表面上任何测 量区域”“在一个可测量的小面积上采用可行的实验方法得到的可比较的局部厚度” 这个小面积称“参比面”，“采用无损检测时，应将在参比面上测量的平均值作为局部厚度” 根据产品零部件特性，规定主要表面指产品装配后容易受到腐蚀、摩擦或工作（导电接触） 的零件表面通常电镀条件不易镀到的表面，如深凹处、孔内部一般不作为主要表面因 此测量时，必须选择零件主要表面作为测量区域，在测量参比面所测多点平均值为局部厚 度，即最小厚度3 .2镀层厚度分布特性在电镀过程中，受零件几何形状和结构及工艺操作等诸多因素影响，同一零件表面厚 度往往是不均匀的由于电镀会产生“边缘效应”特性，即零件中间部位和深凹处、盲孔 部位镀层较薄，而零件边角和结构突出部位镀层较厚，有些部位甚至超厚 0.5〜1倍。
同槽电镀零件镀层分布也是不均匀的这给镀层厚度测量带来一定难度4 .镀层厚度测量仪器4.1 镀层厚度测量仪性能、测量种类、误差及影响误差的因素见表 1表1镀层厚度测量仪性能、测量种类、误差及影响误差的因素型号检测镀层种类测量误差测量原理影响测量的因素MINITEST110cM厚仪（德国进口）钢铁基体上的 电镀锌、热镀 锌、油漆层， 也可测非磁性10%磁性、涡 流两用型 无损测量a.外来附着尘埃；b.操作使用的测头压力和取向；c.本身产生误差；金属上的涂层d.基体金属的磁性；e.镀层“边缘效应”； f.圆柱类零件的曲率； g.零件表面粗糙度；库仑3000通用测厚仪（德国进口）镀银、镀锡及其它镀覆层（必须启相应 匹配的电解 液）5%电解式测厚a.本身产生误差； b.电流义化； c.测量面积变化； d.测试表面状态； e.电解液因素； f.不均匀溶解4.2库仑3000通用测厚仪，在测试过程中会对银（锡）层产生一个约 1mr2M蚀漏铜点且要求测量面一般为在4mm^上4.3 1100磁性测厚仪和库仑3000测厚仪使用方法和测量要求，按有关操作规程进行对于 镀银件测量时，表面若涂过防银变色剂，先用百洁布或橡皮轻轻擦除后再测。
5 .检验规则5.1 测量点的选定5.1.1 以磁性测厚仪测厚的零件（如镀锌件、热镀锌件）测量点应选在主要表面且远离零 件边缘5〜10mmi 一区域表面要求光滑平整，无污物5.1.2 以库仑仪测厚的零件（如镀银件、镀锡件）由于采用库仑电解测量会产生破坏性镀 层腐蚀，测量点应选在图样指定的部位若没有指定部位，测量点则选在距镀层工作面最 近的非工作面，且该点必须满足电解池封闭环所需面积 4mmi5.1.3 同一外协镀件，若供需双方因测量点不同，测量结果产生较大差异时，应协商解决， 并对测量部位进行统一规定5.2 抽样方法及频次5.2.1 以磁性测厚仪测厚的零件，每批随意抽查 3件或5件，（100件以下按3件抽查，100 件以上按5件抽查）每件在主要表面局部测量 3〜5点（镀层面积在1m2以下按3点测量、 1n2以上按5点测量）以3〜5点厚度平均值为准，热镀锌则为散布测量多点平均厚度值为 准若不合格，加倍抽查，仍若不合格判定本批不合格 （注：在磁性测量中，若遇个别点测量值超低，并非反映该面真实厚度，应换点重测5.2.2 以库仑仪测厚的零件，由于库仑电解测量为破坏性测量，每批抽查 1件，若不合格,可再加倍抽查，仍不合格，判定本批厚度项不合格。
5.2.3 对于库仑仪无法测量的大型镀银件，可使用高精度量尺多点测量也可用同类型的 样快替代或参比检查，但必须保证样块和零件同槽、同电流、同时间电镀，并由供、需双 方确认5.3 镀覆件质量检测控制原则，一般对镀层外观、厚度同步检测，关键零件如镀银件必须 100%佥查结合力任何一项不合格，均判定为零件不合格，无需检查后项6 .常用镀覆层厚度测量偏差的合格判定6.1 由于镀层厚度不均匀特性存在，主要表面局部参比面测量差异，同时又有厚度测量误 差，允许镀件局部厚度有一定偏差出现合格品判定见表 2表2常用镀覆层厚度测量偏差的合格判定镀层不恢镀层厚度（m mD极限偏差（m mj）合格判定镀锌24+ 10-4若大于上偏差，不影 响零件装配视为合 格12+6-2热镀锌一《件80+40-15螺纹件45+10-5镀银滑动接触面20+8-3若大于上偏差，应光 整、打磨、清理局 部厚度在不影响零 件装配的情况下视 为合格静接触面10+6-2镀锡15+ 10-410+ 10-36.2 其它非常用镀覆层及厚度测量偏差未作规定，除铝硬质阳极氧化按图样规定偏差外，其它测量偏差一般允许在原最低厚度 （局部平均厚度）值下差2〜3小解上差不影响装配为 合格。
特殊情况例外6.3 外协件供需双方对测量结果有异议，可协商解决7 .其他7.1 对于新的图样设计，设计员应在有镀银要求的图纸中标明镀银测厚部位7.2 应提给供方和检查人员有效图样，便于质量控制7.3 检查人员应做好检查和测量记录7.4 对于库仑仪测量后漏铜点的镀银件，只要不影响导电接触，由设计认可，可做回用品 利用难以利用的由供方补救后再利用7.5 为保证测厚质量和减少误差，测厚仪应选定专人保管和测试仪器每年送权威计量部 门计量校定一次注：文档可能无法思考全面，请浏览后下载，供参考可复制、编制，期待你的好评与 关注） 。
