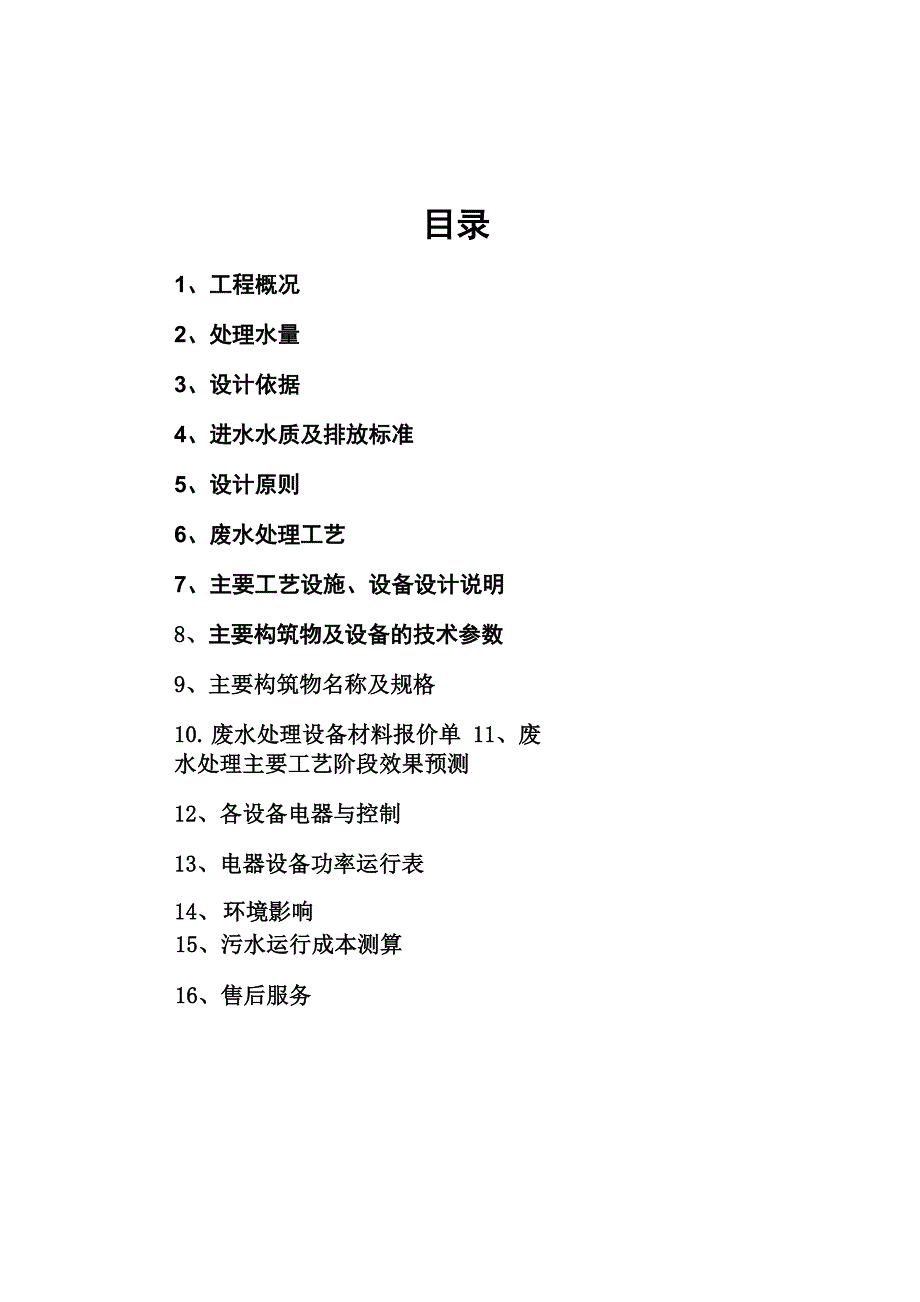

目录1、工程概况2、处理水量3、设计依据4、进水水质及排放标准5、设计原则6、废水处理工艺7、主要工艺设施、设备设计说明8、主要构筑物及设备的技术参数9、主要构筑物名称及规格10. 废水处理设备材料报价单 11、废水处理主要工艺阶段效果预测12、各设备电器与控制13、电器设备功率运行表14、环境影响15、污水运行成本测算16、售后服务1、 工程概况：该企业主要废水水源为纱线漂、染色、清洗工序排出的废水，含有一定的 无机质、有机质、色度、棉丝及漂、悬浮物质的废水，工艺的染色直接染料为 20%,活性染料、分散染料、硫化染料等为 20%,其余为靛蓝染料而且染料中 投加大量的淀粉粉料，应而必须对其进行深度处理，使废水中的含量得到下降， 达到排放标准2、 处理水量：按现有工程规模日排废水总流量Q=300吨/日，设计按Q=15m3/h3、设计依据：(1) 污水综合排放标准:GB8978-96;(2) 纺织染整工业水排放标准:GB4287-92;(3) 地面水环境质量标准:GB3838-88(4) 室外排放设计规范:GBJ14-87;(5) 环境噪声标准:GB3096-93;4、进水水质及排放标准：(1) 进水水质(未检测)CODcr 2000〜5000mg/l SSW1500mg/l 色度：W300 倍数(2) 出水水质 GB8978-96 (一级标准)PH： 6-9CODcr W 100mg/lBOD5W30mg/SSW70mg/l印染废水处理设计方案色度：50 倍数5、设计原则：(1) 本废污水通过处理后必须确保出水水质达标或优于排放标准。
2) 本工程采用成熟可靠的处理工艺,以先进实用可靠为主3) 在保证工作效率的前提下 ,充分利用土建设施 ,节省工程投资,减少占地 面积4) 选择工艺流程尽可能降低运行能耗、减少运行费用5) 本方案设计范围为废水处理站内、出水管道按实际情况总体考虑6、废水处理工艺：根据废水来源实际情况, ,对该废水进行深度处理,处理工艺为生物接触氧 化法，其特点：通过好氧曝气，在废、污水中逐渐产生微生物，接挂在填料上， 随着时间推移，填料上生物膜进一步增多以后，老的生物膜逐渐脱落，新的 增长，循环产生、自生自灭、新陈代谢配以新型的立体弹性填料，比表面积 300m2/ m3,具有一定的柔性和钢性，回弹性能好，对生物的脱落、生长具有独 到之处材质比小、轻能在水中均匀舒展，对气泡作密集性、多层次的切割， 提高了溶解氧的传递系数，减少风量，保持立体空间均匀密度，使水气生物膜 充分接触，确保废、污水处理后各项指标全面达标处理工艺：压滤机干化7、主要工艺设施、设备设计说明(1) 格栅井 生产过程中排放的废水集中进入格栅井，须经去除废水较大飘浮物和大颗粒物质后进入后续设备格栅设置粗细各一道，粗格栅采用栅条间隙10mm, 细格栅采用栅条间隙 5mm。
2) 旋流沉淀池因废水排放时水中存在大量的淀粉沉淀物及短线条等，为加速沉淀池的 沉淀效果及降低加药量因此采用预处理旋流沉淀池,利用中心圆筒切线进水， 使污水形成旋涡，污水中的沉淀物及短线条沉积在旋涡的最底部易于沉淀旋 流沉淀池设计比表负荷为5M3/M2.H,沉淀的污泥间隙用泵提升到污泥池3) 调节池因废水排放时水质浓度偏差比较大，因此必须对废水流量、水质作匀质、 匀量调节设计调节池有效容积为90m3,约为废水平均处理量6小时池底 设穿孔曝气系统进行间隙曝气，防止悬浮物在池内沉积，同时起均化水质作 用出水采用2台50WQ15-16-1.5潜污泵(一用一备)，同时设置高、中、 低液位浮球控制仪4) 反应斜管沉淀池废水进入沉淀池前应设置絮凝反应池，投加絮凝剂形成矾花，以强化沉淀 效果搅拌反应池设计停留时间为5min，即有效容积为1.5m3沉淀池采用平流式沉淀池，设计表面负荷1.0m3/m2 ・hr斜管填料采用PVC ©50填料，池底采用45°集泥斗，泥斗污泥采用重力方式定时排污泥池浓缩本装置采用六角蜂窝填料，这大大提高了斜管区通水面积，污水上升流速 <1.0mm/s，使得出水悬浮物能自然沉降于斜管通道表面，然后积聚成一定重量 滑落于污泥斗内。
本装置依据浅池沉淀原理，通过单层斜管(H = 866mm)技术，大大提高了沉降面积，使得表面负荷达Im3/m2.h，因此本设备处理水量大而占地面积小⑸A/0生化池废水及其活性污泥在厌氧酸化水解池及接触氧化池内按照一定的方式和状态流动,是构成A/0法工艺的核心，废水先进入水解池，该池内填装YDT-150 新型弹性立体填料，池底设穿孔曝气管和布水管，水体溶解氧控制在0.3mg/L 左右，训化成熟的水解池内的填料表面栖息着丰实的厌氧型自养类微生物群 体，该微生物把多态链难分解物质，转化为低态链物质，把高分子物质转化为 低分子物质，使BOD / COD值从0.55上升到0.65以上，大大提高废水的可生 化性能，同时BOD的去除率接近35%，COD的去除率达到40%左右水解池 设计有效容积为80m3, HRT=4. 0小时,COD负荷为3.13kgCOD/m3.d；废水经A 级生化处理后有机污染负荷已大大降低，废水的可生化性能得到改善，其出水 再经接触氧化法进一步好氧处理，总停留时间为HRT=8小时，BOD容积负荷为51.5kgBOD /m3.d ,COD去除率为80%,BOD去除率为85%,池内填装YTD-150新型5弹性立体填料,池底设可变微孔曝气器，曝气量为15：1(气水比)，选用浙江 正林机械有限公司的低噪音鼓风机两台，型号为ZLS-SL-80，功率为3.0KW。
风量为 4.18M3/min风压 4000mm/H O2接触氧化池内的两大配件：1) 填料：本工艺采用新型立体弹性填料，层密集型高效生化填料，该填料具有比 表面积大、使用寿命长、易挂膜、耐腐蚀等优点同时该填料具有一定的刚 度，能对废水中的气泡作多层次的切割，使溶解氧效率增高，再则填料与填 料之间不易结团，避免了氧化池的堵塞填料技术参数：结构部件材料比重断裂强度拉伸强度 (Mpa)耐热温度 (0C)耐酸碱丝条聚烯烃0.92-0.95120N$3010-100稳定中心绳聚酰胺0.93-0.9671.4daN$1580-100稳定2）曝气器：本工艺采用膜片式中微孔曝气器，其溶解氧转移率比其它曝气器高，最大 特点是不易老化、重量轻、使用寿命长，同时具有耐腐蚀、不易堵塞等优点1. 详细构造曝气器采用球冠形结构，膜片采用斜穿切口式打孔技术，其中心顶部有无 孔区，且内设两道环形止水线，因而具有良好的防堵塞、防倒灌性能球冠形可张微孔曝气器主要由曝气膜片、支撑衬板、压盖、螺纹接咀等部 件组成组装时，将橡胶膜片套在支撑衬板上，通过专用工具用压盖拧紧即可 组装成套安装时把压盖底部的内螺纹接口与管道正上方的螺纹接咀对接并配 套0形密封圈或生料带，然后拧紧即安装完成。
管道及管件的连接基本上以专用粘结剂粘结为主2. 材料组成1） 、曝气膜片：三元乙丙橡胶2） 、支撑衬板：ABS工程塑料3） 、闷盖：ABS 工程塑料4） 、管卡及管托：ABS 工程塑料5） 、水平调节器：ABS 工程塑料3•性能要求1） 、曝气器尺寸：D192mm；2） 、每个曝气器服务面积可达0.75m2；3） 、每个曝气器释气量：2.0〜3.0 m3/hr；4） 、每个曝气器释气量为2.0m3/hr，其水头损失小于3500Pa；5） 、当水深为4米、每个曝气器释气量为3.6m3/hr、气温为10°C、水温为 10°C时，达到下列标准：A. 微孔曝气器的充氧能力：0.25kg/hr以上；B. 微孔曝气器氧转移效率：24%以上；C. 微孔曝气器动力效率：6.5kg/kw.hr以上6） 、布气系统水平调节器调节范围可达50mm，抗拉、压强度完全能满足工 程要求，其配套膨胀螺栓规格分别是：主管为①12、支管为①10，均为不锈钢 材料，且其技术性能符合GB1220的规定，螺栓符合GB5782的规定，螺母符合 GB6170的规定，因此完全能满足支撑的固定要求7） 、ABS直管、管件原料为台湾奇美进口，主要外观、物理、力学性能及 试验方法符合HG21561之规定，完全达到国家要求，管道系统都是按6kg/cm2 的要求试验的，足以满足本工程气体压力（不超过1kg/cm2）实验标准。
8） 、其首次无故障使用寿命，对城市生活污水而言，一般在可达8年，对 工业废水而言，一般也不少于6年9） 、本工艺采用膜片式中微孔曝气器，其溶解氧转移率比其它曝气器高，最大特点是不易老化、重量轻、使用寿命长，同时具有耐腐蚀、不易堵塞等优点6）气浮及其附属设备接触氧化池出水，其污染物指标已得到大幅度的下降，但因水体中含有悬 浮杂质，老化脱落的生物膜等，乃不能直接外排，须采取进一步的物化处理措 施，本方案采用气浮的方法，使其不但能去除悬浮杂质, 而且对废水的色度， BOD、COD都有较好的去除效果，能保证最终出水各项指标达到规定的要求气浮设备型号YF-20型，外形尺寸为3500X1500X2200mm，表面水力负 荷为：3.2m3/m2.h，气浮池浮渣用括渣机括除，清水从底部，通过水位调节器 后流出，溶气水泵 1 台，40DL12T5X3, Q=12m3/h， H=45mm，功率 3.0KW，气 浮池前设JY-0.5-1.0型加药设备一台,拟投加絮凝剂Al (SO)配制液2 4 3(7)污泥池污泥池，有效容积60m3,废水处理主要污泥源：沉淀池污斗排泥；气浮池排渣8)污泥脱水及最终处理污泥池内的污泥经浓缩后，需进行脱水处理，采用箱式压滤机1台， 型号为XAJZ-80型，过滤压力为0.5Mpa，配套污泥提升泵1台为 65UHB-ZK-20-50，11KW，出口压力为 0.5 Mpa，流量 Q=20m3/h。
8、主要构筑物及设备的技术参数(1)格栅井 砖混结构(地下)内净尺寸：2.0X1.0X1.5m(2) 旋流沉淀池 钢砼结构内净尺寸：O4000X5.5m,(3) 调节池 钢砼结构(地下)内净尺寸：8.0X4.0X4.0m，设计有效容积：90m3废水停留时间: 6hr(4) 反应沉淀池 钢结构内净尺寸：3.0X6.0X4.0m, 比表负荷：1.0m3/m2 • hr 反应混凝池设计参数：有效容积：1.5m3外形尺寸：3000X500X1200mm材质：Q235-A数量：1台停留时间：10min搅拌形式：隔板翻腾(5) A级生化池 钢砼结构内净尺寸：8.0X2.0X4.0m, 有效容积：60m3废水停留时间：4hr(6) O级生化池 钢砼结构(半地上)内净尺寸：8.0X4.0X4.0m,有效容积：120m3废水停留时间：8hr,气水比：15：1(7) 气浮设备 AF组件3型号：YFT5处理水量Q=15ms/h外形尺寸：3500X1500X2200mm溶气水泵：40DL12T5X3 Q=12ms/h H=45m N=3.0KW释放器： TJ-2 3套刮渣机： B=1500 N=0.37KW流量计： LZB-50 1套附件：操作平台、爬梯、扶拦等(8。
