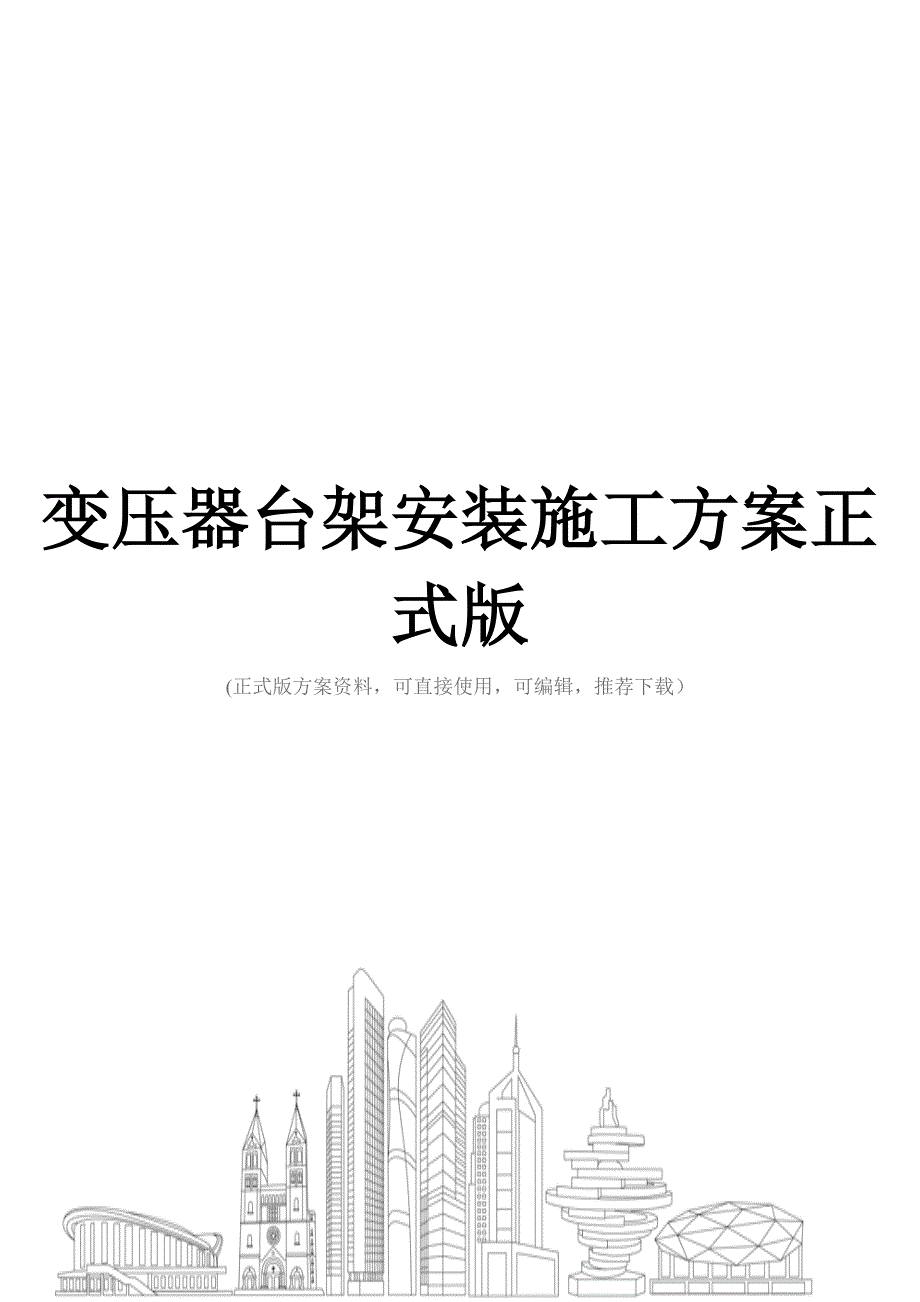

变压器台架安装施工方案正式版(正式版方案资料，可直接使用，可编辑，推荐下载）目 录一、 施工范围 1二、 编写依据 1三、 工程概况 1四、 流程图 1五、 变压器的安装 2六、 接地装置 5七、 危险点分析 6八、 WHS点设置 7一、施工范围本施工措施适用于琼中2021年第一批农网升级改造工程A标段所有工程变压器安装。
二、编制依据1、GBJ148-1990《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》2、GB50173—1992《电气装置安装工程35kV以下架空电力线路施工及验收规范》3、Q/CSG 11105—2021《南方电网工程施工工艺控制规范》4、《中国南方电网有限责任公司基建工程质量控制作业标准（WHS）》三、施工范围31、本工程包含8个低压台区项目3.2、使用变压器8台四、流程图施工条件施工准备台架安装变压器安装配套设备安装一次接线附件安装质量检验下接实验工序五、变压器的安装变压器台架的安装，包括变压器的安装、跌落式熔断器及熔断开关的安装、避雷器的安装及引下线的安装琼中地区农网升级改造，根据地形特点，以及南方雨水多、湿度大，全部变压器台架安装是使用双杆柱上式,主杆190×12000杆配副杆150×10000杆，或两根主杆 150×10000杆；两杆之间不得跨越公路、人行道、水田、水沟等，两杆根开为18m,便于今后维修作业. 5．1变压器的安装 配电变压器采用柱上式安装，台架用两条槽钢固定于两电杆上,台架距地面高度要求达到2．7m，台架的水平倾斜不大于1／100，配电变压器安装 在两槽钢中，底部放置两根枕木，以防止配电变压器滑脱及槽钢与变压器产生振动。
在变压器油箱顶部用直径不小于25znrn2的钢绞线与两杆缠绕一圈，缠绕 方法为扭麻花的形式，再用花兰螺丝抽紧;变压器高压柱头加装防蛙罩，低压柱头出线用铜铝设备线夹与低压绝缘导线联接，并采用热收缩绝缘套管对裸露的导线部 分进行绝缘处理；在槽钢处悬挂“禁止攀登、高压危险”警告牌，在变压器油箱处悬挂“某某村农网台变”牌5．2跌落式熔断器、熔断开关的安装 变压器的高、低侧引出线应分别装设熔断器，以保护配电变压器及方便于投切变压器高压侧安装跌落式熔断器，熔断器的底部对地面的垂直高度不低于 4．5m，各相熔断器的水平距离不应小于0．5m,为了便于操作和熔丝熔断后熔丝管能顺利跌落下来，跌落式熔断器的轴线应与地面垂直线成15～30~倾 角低压侧熔断开关的底部对地面的垂直高度不低于3．5m，各相熔断刀片的水平距离不小于0．2m，熔断刀片的轴线应与地面垂直线成l0o～l5o倾角， 方便于操作 跌落式熔断器熔丝按“应能保证配电变压器内部或高、低压出线套管发生短路时迅速熔断”的原则来选择，要求熔丝的熔断时间必须满足小于或等于 0．1s；同时还应考虑熔丝的机械强度要求，按规程规定：容量在100kVA及以下者，高压侧熔丝额定电流按变压器容量额定电流的2～3倍选择;容量在 100kVA以上者，高压侧熔丝额定电流按变压器容量额定电流的1．5～2倍选择。
变压器低压侧熔丝按低压侧额定电流的1．3倍选择 5．3避雷器的安装 避雷器是防止配电变压器遭受直击雷及雷电波破坏的有效保护设备，为使避雷器能有效地保护变压器，高压避雷器应装设在熔断器与变压器之间，并尽量 靠近变压器，同时也便于检修；避雷器安装应垂直与地面，底部牢固地安装在角钢横担上另外,为了防止反变换波和低压侧雷电波击穿配电变压器高压侧的绝缘, 在低压侧也应装设低压避雷器因无间隙合成绝缘外套金属氧化物避雷器的工频电压耐受能力强，密封性好，保护特性稳定,因此避雷器应选用无间隙合成绝缘外套 金属氧化物避雷器 为避免雷电流在接地电阻上的压降与避雷器的残压叠加在一起，作用在变压器绝缘上,应将避雷器的接地端、变压器的外壳及低压侧中性点分别用截面不小于25HⅡn2的多股铜芯塑料线连接在不同的接地棒上，接地棒套上一根长约2m的硬质绝缘套管,再与接地装置引线相连接 5．4引下线的安装新建和改造的变台的引下线均应采用多股绝缘导线，其截面应按变压器的额定容量及导线机械强度选择,高压侧引下线用铜芯塑料线时，截面不得小于 l6znrn2，一般采用25znrn2的铜芯塑料线；用铝芯塑料导线时，截面不得小于25znrn2，一般采用35znrn2的铝芯塑料线.低压出线采 用铝芯塑料导线，其截面根据所输送的用电负荷来确定，且考虑到5～10a内负荷增长的要求，截面积不得小于35znrn2。
高压引下线T接路电源上， 在带电线夹瓷横担上缠绕一圈经绑扎后与三角弧连接;与手抽耳连接的引线应做成一个几层的圈圈后弯成“7"字形，再与手抽耳连接，另一端固定在跌落式熔断器 横担上的瓷横担绕一圈经绑扎后与跌落式熔断器连接，跌落式熔断器的出线处一条引到避雷器,另一条引到配电变压器高压柱上.与设备连接的高压引线端头压接铜 线耳或铜铝线耳；若铜与铝导体连接，应采用铜铝接头；高压引线与架空线的铜铝连接，宜采用铜铝线夹；所有连接处均用螺丝拧紧低压出线穿上PVC管后与熔 断开关连接杜绝使用单股导线及不合格导线.六、接地装置 接地装置的地下部分由水平接地体和垂直接地体组成，水平接地体采用（2jl2的园钢，埋长60m，垂直接地体则采用4根长度为2m的 50×50×5Ⅱ蚰2的角钢分别与水平接地体焊接.水平接地体在土壤中埋深为0．6~0．8m，垂直接地体则是在水平接地体基础上打人地里接地棒的接地 端与接地园钢焊接.为了检测方便和用电安全,接地棒的上端分别与避雷器及变压器中性点接地引下线连接用螺丝拧紧.配变接地装置的接地电阻必须符合规程规定 值,当接地装置电阻过大时，必须采取降阻的方法，防止变压器遭受雷击时雷电流不能迅速泄人大地,造成避雷器自身残压过大，或在接地电阻上产生很高的电压 降,引起变压器烧毁事故。
因此对容量在100kVA及以下的l0kV配电变压器,其接地不应大于l0Q；对容量在100kVA以上的100V配电变压器， 其接地电阻不应大于4Q接地装置施工完毕应进行接地电阻测试，合格后方可回填土同时,变压器外壳必须良好接地，外壳接地应用螺栓拧紧，不可用焊接直接焊牢，以便检修七、危险点分析1、起重伤害，选用与变压器匹配的钢丝绳,钢丝绳锈蚀严重断股禁止使用,变压器中心适当、绑扎点牢固.起重吊装前，现场工作负责人应划定危险作业区域，设置围栏及醒目的警示标志，防止无关人员进入起重作业应专人指挥，其中前必须先鸣喇叭，或向现场工作人员发出明确信号.现场工作人员和指挥人员必须由指挥起吊人员检查是否安全2、触电伤害，作业前必须向工作人员交代清楚邻近带点设备,并设专人监护挂接地线时应先接接地端,后接导线端，拆除时与之相反吊车在带点线路附近施工时,吊车要有临时接地线接地，接地电阻要求4欧以下，吊车司机要注意带点线路与吊车的安全距离，现场工作负责人要派专人监护吊车施工时的安全，随时提醒吊车司机，确保吊车和带电线路的安全距离3、灼伤伤害，焊接人员戴手套等防护装备，其他人员远离焊接地点焊接人员持证上岗,严格按操作规程进行焊接4、物体打击，台架基础不牢固；附件连接安装不牢固；用绳索传递工器具、材料,现场人员必须戴安全帽.5、高处坠落,保持安全距离，设专人监护，使用双保险安全带，注意移动转位；按规定不使用或选用不合格的登高工具。
八、 WHS点设置序号质量控制点控制内容控制类型备注3三、变压器台架安装台架底座对地距离W变压器外壳接地W中性点接地W金属构架接地W变压器试验S避雷器试验W避雷器接地W铜铝导线采用过渡线夹W负荷开关底座接地W变压器接地电阻W电气专业施工方案（一）电力变压器安装主要施工方案1)熟悉变压器型号、变比、吊装重量等主要技术参数2）安装流程施工准备→器身检查→安装直接与油箱法兰连接的器件→冷却器等附件检查、清洗、打压→附件安装→抽真空脱水、脱气→真空注油→补油、调整油位→整体密封试验→电气试验→检查验收3）施工前的准备工作⑴场地准备:变压器道轨安装完毕，并验收合格⑵工具、设备准备：注油设备、登高设备、消防器材、工具⑶变压器绝缘判断⑷到现场的油要试验合格，若不是同批同型号油应做混油试验.⑸浸入油中的运输附件、油箱应无渗漏并取油样试验合格4)主变就位主变就位使用千斤顶5）器身检查①器身检查时应符合下列规定周围空气温度不宜低于0℃，器身温度不宜低于周围空气温度空气相对湿度≤65%时，器身暴露时间小于16小时；空气相对湿度≤75％时，器身暴露时间小于12小时；空气相对湿度大于＞75%不应开始工作或立即停止工作。
② 器身检查主要项目⑴器身各部位无移动现象,检查时严禁攀登引线⑵所有螺栓应紧固，并有防松措施，绝缘螺栓应无损坏，防松绑扎完好.⑶铁芯检查：铁芯应无变形、铁轭与夹件间的绝缘垫应良好；铁芯一点接地，无多点接地;拆开接地线后，铁芯对地绝缘良好；打开夹件与铁轭接地片后，铁芯拉板及铁轭拉带应紧固，绝缘良好.绝缘围屏绑扎牢固，围屏上所有线圈引出处的封闭应良好⑷绕组检查：绕组绝缘层应完整,各绕组应排列整齐，间隙均匀，油路无堵塞；绕组的压钉应紧固，围屏上所有线圈引出线处的封闭应良好⑸引出线检查：引出线绝缘包扎牢固、引出线绝缘距离合格,固定牢靠引出线的裸露部分应无毛刺或尖角，其焊接应良好；引出线与套管的连接应可靠，接线正确⑹绝缘屏障应完好,且固定牢固，无松动现象⑺油路畅通、检查各部件应无油泥、水滴、金属屑末等杂物⑻以上工作完成时现场办理隐蔽工程签证,此项目为质量签证点.6)附件安装 包括： 高压套管、低压套管、冷却装置、储油柜、气体继电器、压力释放装置、吸湿器、净油器、测温装置及油路安装7）真空注油⑴注油前，使用真空滤油机将油处理合格并提交试验报告,220kV(主变）级:电气强度为≥40kV/2.5mm，含水量为≤15ppm，tgδ(90℃)≤0.5％ ；110kV（厂用备用变)级：电气强度为≥40kV/2。
5mm，含水量为≤20ppm，tgδ(90℃）≤0.5％ ⑵真空处理抽真空的极限允许值:220kV变压器为0.101MPa,110kV变压器为008MPa，真空保持时间不得少于8h，抽真空时应监视箱壁的弹性变形，在此真空度下开始从油箱底部的注油阀注油，注油全过程应保持此真空度,油温以40～60℃为宜必须用真空滤油机打油，当油注到油面距油箱顶盖约200～300mm时，停止注油，继续保持真空，保持时间:220kV不得。
