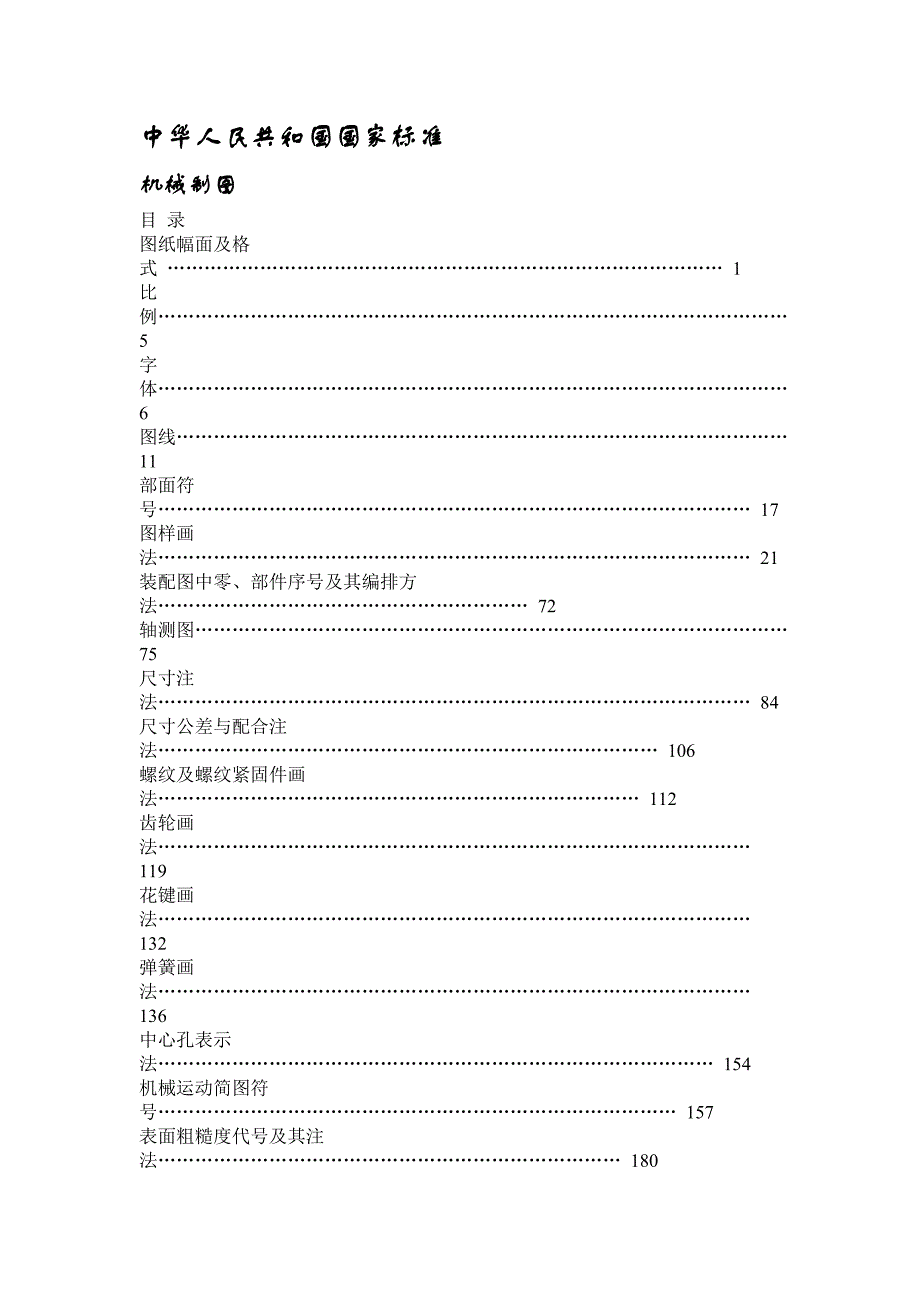

中华人民共和国国家标准机械制图目 录图纸幅面及格式 ……………………………………………………………………………… 1比例 ………………………………………………………………………………………… 5字体 ………………………………………………………………………………………… 6图线 ……………………………………………………………………………………… 11部面符号…………………………………………………………………………………… 17图样画法…………………………………………………………………………………… 21装配图中零、部件序号及其编排方法…………………………………………………… 72轴测 图 …………………………………………………………………………………… 75尺寸注法…………………………………………………………………………………… 84尺寸公差与配合注法……………………………………………………………………… 106螺纹及螺纹紧固件画法…………………………………………………………………… 112齿轮画法…………………………………………………………………………………… 119花键画法…………………………………………………………………………………… 132弹簧画法…………………………………………………………………………………… 136中心孔表示法……………………………………………………………………………… 154机械运动简图符号………………………………………………………………………… 157表面粗糙度代号及其注法………………………………………………………………… 180标题栏……………………………………………………………………………………… 198明细栏……………………………………………………………………………………… 202复制图的折叠方法………………………………………………………………………… 208对缩微复制原件的要求…………………………………………………………………… 2191中华人民共和国国家标准UDC 621.71:744机械制图:676.35图纸幅面及格式GB 4457.1-84Mechanical drawings代替GB 126-74Sizes and layout of drawing sheets1 引言1.1 本标准规定了机械图样的幅面及格式。
1.2 本标准参照采用国际标准ISO 5457-1980《技术制图--图纸幅面及格式》1.3 与本标准有关的国家标准：GB 4457.3-84《机械制图字体》GB 4457.4-84《机械制图图线》2 图纸幅面尺寸2.1 绘制图样时，优先采用表中规定的幅面尺寸，必要时可以沿长边加长对于A0、A2、A4幅面的加长量应按A0幅面长边的八分之一的倍数增加；对于A1、A3幅面的加长量应按A0幅面短边的四分之一的倍数增加，见图1 中的细实线部分A0及A1幅面也允许同时加长两边，见图1 中的虚线部分23 图框格式3.1 需要装订的图样，其图框格式如图2、图3 所示，尺寸按表中的规定一般采用A4幅面竖装或A3幅面横装3.2 不留装订边的图样，其图框格式如图4、图5 所示，尺寸按表中的规定3.3 图框线用粗实线绘制3为了复制或缩微摄影的方便，可采用对中等号，对中符号从周边画入图框内约5mm的一段粗实线(图6、9、10)4 标题栏的方位4.1 标题栏的位置应按图2～5 所示的方式配置必要时，也可按图7、图8 所示的方式配置4.2 标题栏中的文字方向为看图的方向5 图幅分区45.1 必要时图幅可分区，如图9、图10 所示。
5.2 图幅分区的数目应是偶数，按图样的复杂程度来确定分区线为细实线，每一分区的长度应在25～150mm之间选取5.3 在分区内，按标题栏的长边方向从左到右用直体阿拉伯数字依次编号；按标题栏的短边方向从上到下用大写直体拉丁字母依次编号编号顺序应从图纸的左上角开始，并在对应的边上重编一次(图9、10)当图幅的分区数超过字母的总数时，超过的各区用双重的字母(AA、BB、CC……)依次编写5..4 分区代号用数字和字母表示；阿拉伯数字在左，拉丁字母在右，如3B、5C5中华人民共和国国家标准UDC 621.71:744.4机械制图GB 4457.2-84比例代替 GB 126-74Mechanical drawingsScales本标准规定了机械图样中所采用的比例本标准参照采用国际标准ISO 5455-1979《技术制图--比例》1 比例：图样中机机件要素的线性尺寸与实际机件相应要素的线性尺寸之比2 绘制图样时一般应采用表中规定的比例注：n 为正整数3 绘制同一机件的各个视图应采用相同的比例，并在标题栏的比例一栏中填写，例如1∶1当某个视图需要采用不同的比例时，必须另行标注，如图所示4 当图形中孔的直径或薄片的厚度等于或小于2mm以及斜度和锥度较小时，可不按比例而夸大画出。
5 在表格图或空白图中不必注写比例6中华人民共和国国家标准UDC 621.71∶744.9机械制图GB 4457.3-84字体代替 GB 126-74Mechanical drawingsLettering and writing本标准规定了机械图样中书写的汉字、字母、数字的字体及号数(字高)本标准参照采用国际标准ISO 3098/I-1974《技术制图--字体--第一部分：常用字母》1 一般规定1.1 图样中书写的字体必须做到：字体端正、笔划清楚、排列整齐、间隔均匀汉字应写成长仿宋体，并应采用国家正式公布推行的简化字1.2 字体的号数，即字体的高度(单位为毫米)，分为20、14、10、7、5、3 5、2 5*七种，字体的宽度约等于字体高度的三分之二注：数字及字母的笔划宽度约为字体高度的十分之一1.3 斜体字字头向右倾斜，与水平线约成75角1.4 用作指数、分数、极限偏差、注脚等的数字及字母，一般采用小一号字体2 字体示例2.1 汉字--长仿宋体示例10 号7 号*汉字字高不宜采用2.55 号73.5 号2.2 拉丁字母示例大写斜体大写直体小写斜体8小写直体2.3 希腊字母示例大写斜体小写斜体92.4 阿拉伯数字示例斜体直体2.5 罗马数字示例斜体直体102.6 字体的应用示例11中华人民共和国国家标准UDC 621.71∶744.4机械制图GB 4457.4-84图线代替 GB 126-74Mechanical drawingsLines本标准规定了机械图样中各种图线的名称、型式及其画法。
本标准等效彩和国际标准ISO128-1982《技术制图-画法通则》1 图线型式及应用1.1 各种图线的名称、型式、代号、宽度以及在图上的一般应用见表续表12图 11314151.2 图线的宽度图线分为粗细两种粗线的宽度b 应按图的大小和复杂程度，在0.5～2mm 之间选择，细线的宽度约为b/3图线宽度的推荐系列为：0.18*,0.25,0.35,0.5,0.7,1,1.4,2mm2 图线画法2.1 同一图样中同类图线的宽度应基本一致虚线、点划线及双点划线的线段长度和间隔应各自大致相等2.2 两条平行线(包括剖面线)之间的距离应不小于粗实线的两倍宽度，其最小距离不得小于0.7mm2.3 绘制圆的对称中心线时，圆心应为线段的交点点划线和双点划线的首末两端应是线段而不时短划2.4 在较小的图形上绘制点划线或双点划线有困难时，可用细实线代替(图10)2.5 木材和圆柱体的断裂处可用波浪线表示，也可采用以下的特殊画法：木材的断裂处可按图17 绘制实心圆柱体和空心圆柱体的断裂处可按图18 绘制16*由于图样复制中所存在的困难，应避免采用0.18mm17中华人民共和国国家标准UDC 621.71∶744机械制图∶003.62部面符号GB 4457.4-84Mechanical drawings代替GB 126-74Symbols for sections本标准规定了机械图样中各种剖面符号及其画法。
与本标准有关的国家标准：GB 4457.4-84《机械制图图线》1 剖面符号1.1 在剖视和剖面图中，应采用表中所规定的剖面符号18续表注：①剖符号仅表示材料的类别，材料的名称和代号必须另行注明②迭钢片的剖面线方向，应与束装中迭钢片的方向一致③液面用细实线绘制2 剖面符号的画法2.1 在同一金属零件的零件图中，剖视图、剖面图的剖面线，应画成间隔相等、方向相同而且与水平成45的平行线(图1)当图形中的主要轮廓线与水平成45时，该图形的剖面线应画成与水平成30或60的平行线，其倾斜的方向仍与其它图形的剖面线一致(图2)192.2 相邻辅助零件(或部件)，一般不画剖面符号(图3)当需要画出时，仍按1.1 条的规定绘制图 32.3 当被剖部分的图形面积较大时，可以只沿轮廓的周边画出剖面符号(图4)2.4 如仅需画出剖视图中的一部分图形，其边界又不画波浪线时，则应将剖面线绘制整齐(图5)2.5 在零件图中也可以用涂色代替剖面符号2.6 木材、玻璃、液体、迭钢片、砂轮及硬质合金刀片等剖面符号，也可在外形视图中画出一部分或全部作为材料的标志(图6)2.7 在装配图中，相互邻接的金属零件的剖面线，其倾斜方向应相反，或方向一致而间隔不等(图4、5)。
同一装配图中的同一零件的剖面线应方向相同、间隔相等除金属零件外，当各邻接零件的剖面符号相同时，应采用疏密不一的方法以示区别2.8 当绘制接合件的图样时，各零件的剖面符号应按2.7 条的规定绘制(图7～9)当绘制接合件与其它零件的装配图时，如接合件中各零件的剖面符号相同，可作为一个整体画出(图10)如不相同，则应分别画出202.9 由不同材料嵌入或粘贴在一起的成品，用其中主要材料的剖面符号表示例如：夹丝玻璃的剖面符号，用玻璃的剖面符号表示：复合钢板的剖面符号，用钢板的剖面符号表示2.10 在装配图中，宽度小于或等于2mm 的狭小面积的剖面，可用涂黑代替剖面符号(图11)如果是玻璃或其它材料，而不宜涂墨时，可不画剖面符号当两邻接剖面均涂黑时，两剖面之间应留出不小于0.7mm的空隙(图12)21中华人民共和国国家标准UDC 621.71∶744机械制图.4图样画法GB 4458.1-84Mechanical drawings代替GB 128-74Repressentation of drawings1 引言1.1 本标准规定了绘制机械图样的基本方法1.2 本标准参照采用国际标准ISO128-1982《技术制图--画法通则》。
1.3 与本标准有关的国家标准：GB 4457.1-84《机械制图图纸幅面及格式》GB 4457.2-84《机械制图比例》GB 4457.3-84《机械制图字体》GB 4457.4-84《机械制图图线》GB 4457.5-84《机械制图剖。
