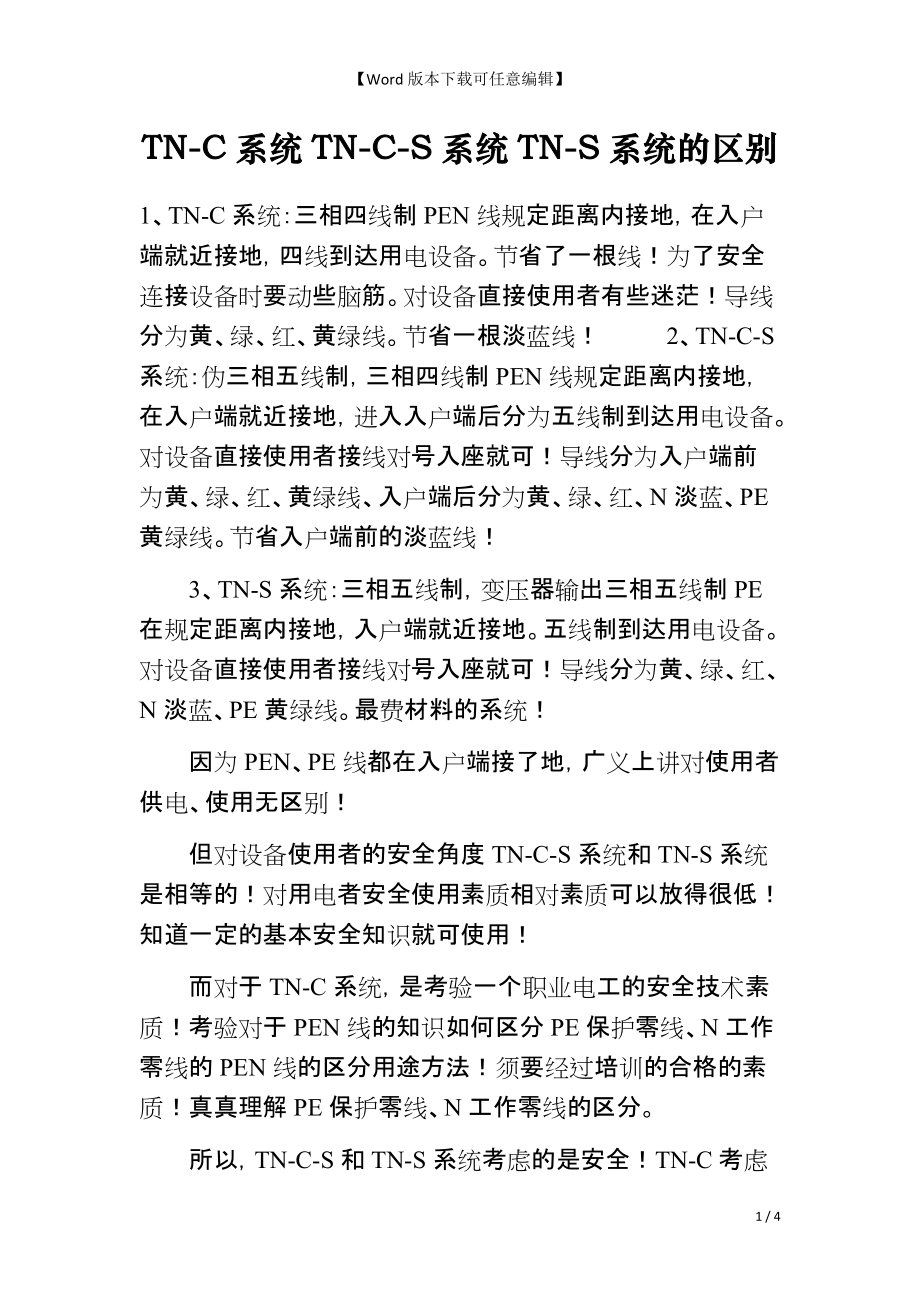

Word版本下载可任意编辑】 TN-C系统TN-C-S系统TN-S系统的区别1、TN-C系统：三相四线制PEN线规定距离内接地，在入户端就近接地，四线到达用电设备节省了一根线！为了安全连接设备时要动些脑筋对设备直接使用者有些迷茫！导线分为黄、绿、红、黄绿线节省一根淡蓝线！ 2、TN-C-S系统：伪三相五线制，三相四线制PEN线规定距离内接地，在入户端就近接地，进入入户端后分为五线制到达用电设备对设备直接使用者接线对号入座就可！导线分为入户端前为黄、绿、红、黄绿线、入户端后分为黄、绿、红、N淡蓝、PE黄绿线节省入户端前的淡蓝线！ 3、TN-S系统：三相五线制，变压器输出三相五线制PE在规定距离内接地，入户端就近接地五线制到达用电设备对设备直接使用者接线对号入座就可！导线分为黄、绿、红、N淡蓝、PE黄绿线最费材料的系统！ 因为PEN、PE线都在入户端接了地，广义上讲对使用者供电、使用无区别！ 但对设备使用者的安全角度TN-C-S系统和TN-S系统是相等的！对用电者安全使用素质相对素质可以放得很低！知道一定的基本安全知识就可使用！ 而对于TN-C系统，是考验一个职业电工的安全技术素质！考验对于PEN线的知识如何区分PE保护零线、N工作零线的PEN线的区分用途方法！须要经过培训的合格的素质！真真理解PE保护零线、N工作零线的区分。
所以，TN-C-S和TN-S系统考虑的是安全！TN-C考虑的是节省材料但对供电、使用无区别！ 1、TN-C系统 TN-C-S系统 TN-S系统都是TN系统，即接地T电网，设备金属外壳保护接零N； 2、TN-C-S系统 TN-S系统对负载都是N、PE要分开，以采用剩余电流漏电保护； 3、TN-S系统N、PE全要分开，可以采用剩余电流漏电总保护方式； 4、不是TN-C系统节省一根线，而是TN-C-S系统 TN-S系统多了一根线，以采用剩余电流漏电保护功能； 剩余电流漏电保护功能和保护接零功能的区别利弊： 1、保护接零是将漏电事故扩大转化为短路保护的保护措施； 2、剩余电流漏电保护功能是检测漏电电流动作的，其灵敏度高，动作快，保护效果好，可以防止造成损失，缩小漏电事故损失，是目前提倡的一种保护方式！ 3、保护接零简单，剩余电流漏电保护接线难度大！ TN-S 方式供电系统 它是把工作零线 N 和专用保护线 PE 严格分开的供电系统，称作 TN-S 供电系统， TN-S 供电系统的特点如下 1）系统正常运行时，专用保护线上没有电流，只是工作零线上有不平衡电流。
PE 线对地没有电压，所以电气设备金属外壳接零保护是接在专用的保护线 PE 上，安全可靠 2）工作零线只用作单相照明负载回路 3）专用保护线 PE 不许断线，也不许进入漏电开关作工作零线 4）干线上使用漏电保护器，漏电保护器下不得有重复接地，而 PE 线有重复接地，但是不经过漏电保护器，所以 TN-S 系统供电干线上也可以安装漏电保护器 5） TN-S 方式供电系统安全可靠，适用于工业与民用建筑等低压供电系统在工程施工前的“三通一平”（电通、水通、路通和地平——必须采用 TN-S 方式供电系统 TN-C-S 方式供电系统 在施工临时用电中，如果前部分是（没有220V负载的） TN-C 方式供电，而施工规范规定施工现场必须采用 TN-S 方式供电系统，则可以在系统后部分现场总配电箱分出 PE 线这种系统称为 TN-C-S 供电系统 TN-C-S 系统的特点如下 1）工作零线 N 与专用保护线 PE 相联通，总开关箱后线路不平衡电流比较大时，电气设备的接零保护受到零线电位的影响总开关箱后面 PE 线上没有电流，即该段导线上没有电压降，因此， TN-C-S 系统可以降低电气设备外壳对地的电压，然而又不能完全消除这个电压，这个电压的大小取决于 N 线的负载不平衡电流的大小及 N线在总开关箱前线路的长度。
负载不平衡电流越大， N线又很长时，设备外壳对地电压偏移就越大所以要求负载不平衡电流不能太大，而且在 PE 线上应作重复接地 2） PE 线在任何情况下都不能进入漏电保护器，因为线路末端的漏电保护器动作会使前级漏电保护器跳闸造成大范围停电，规范规定：有接零保护的零线不得串接任何开关和熔断器 3）对 PE 线除了在总箱处必须和 N 线相接以外，其他各分箱处均不得把 N 线和 PE 线相联， PE 线上不许安装开关和熔断器，且联接必须牢靠 通过上述分析， TN-C-S 供电系统是在 TN-C 系统上临时变通的作法当三相电力变压器工作接地情况良好、三相负载比较平衡时， TN-C-S 系统在施工用电实践中效果还是可行的但是，在三相负载不平衡、施工工地有专用的电力变压器时，必须采用 TN-S 方式供电系统 （6） IT 方式供电系统 I 表示电源侧没有工作接地，或经过高阻抗接地第二个字母 T 表示负载侧电气设备开展接地保护 IT 方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如连续生产装置、大医院的手术室、地下矿井等处。
地下矿井内供电条件比较差，电缆易受潮运用 IT 方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全 4 / 4。
