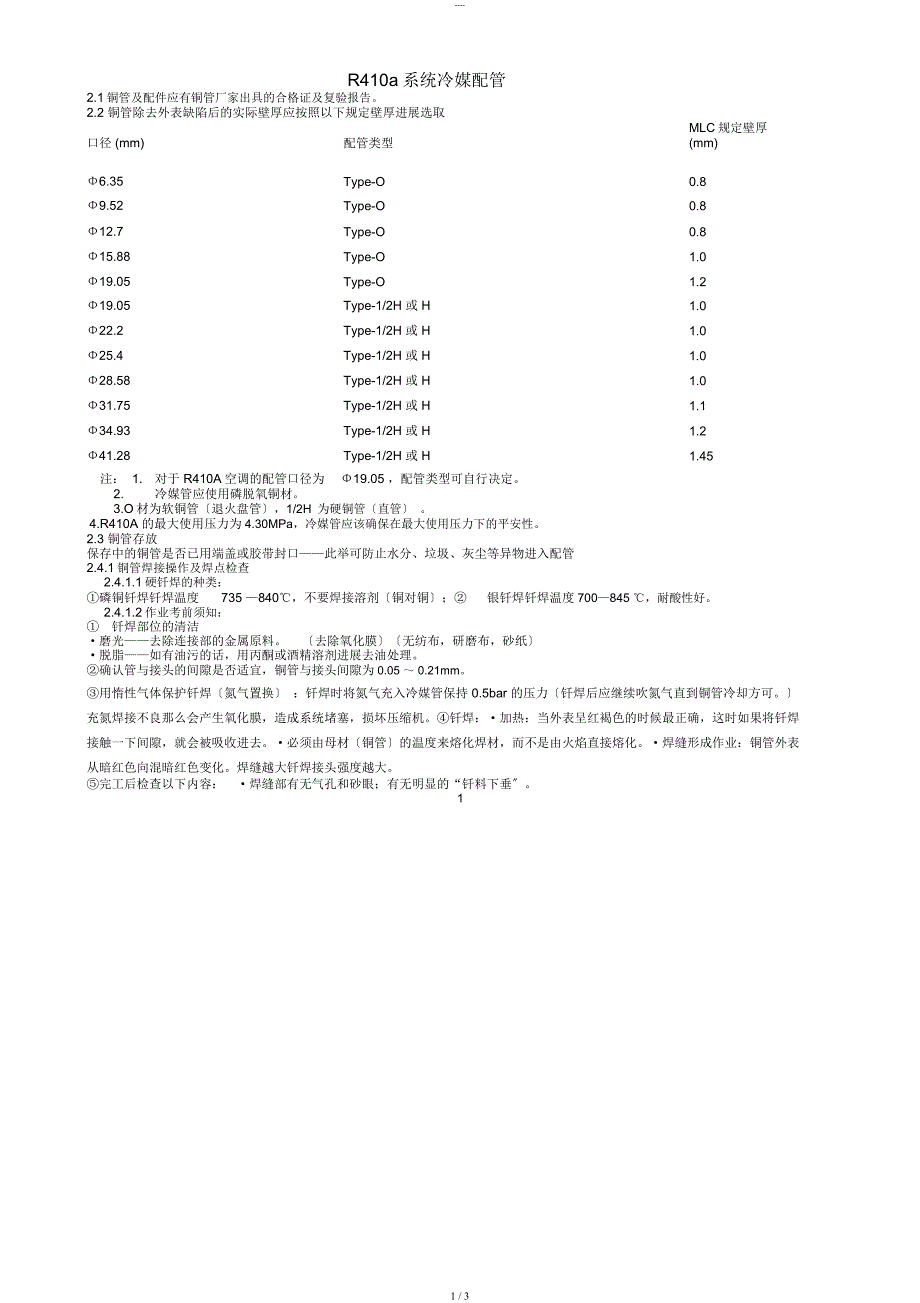

R410a系统冷媒配管2.1铜管及配件应有铜管厂家出具的合格证及复验报告2.2 铜管除去外表缺陷后的实际壁厚应按照以下规定壁厚进展选取口径 (mm)配管类型MLC规定壁厚 (mm)Φ6.35Type-O0.8Φ9.52Type-O0.8Φ12.7Type-O0.8Φ15.88Type-O1.0Φ19.05Type-O1.2Φ19.05Type-1/2H 或 H1.0Φ22.2Type-1/2H 或 H1.0Φ25.4Type-1/2H 或 H1.0Φ28.58Type-1/2H 或 H1.0Φ31.75Type-1/2H 或 H1.1Φ34.93Type-1/2H 或 H1.2Φ41.28Type-1/2H 或 H1.45注： 1.对于 R410A空调的配管口径为Φ19.05 ，配管类型可自行决定2. 冷媒管应使用磷脱氧铜材3.O材为软铜管〔退火盘管〕，1/2H 为硬铜管〔直管〕 4.R410A 的最大使用压力为4.30MPa，冷媒管应该确保在最大使用压力下的平安性2.3 铜管存放保存中的铜管是否已用端盖或胶带封口——此举可防止水分、垃圾、灰尘等异物进入配管2.4.1铜管焊接操作及焊点检查2.4.1.1硬钎焊的种类：①磷铜钎焊钎焊温度 735 —840℃，不要焊接溶剂〔铜对铜〕；② 银钎焊钎焊温度700—845 ℃，耐酸性好。
2.4.1.2作业考前须知：① 钎焊部位的清洁·磨光——去除连接部的金属原料 〔去除氧化膜〕〔无纺布，研磨布，砂纸〕·脱脂——如有油污的话，用丙酮或酒精溶剂进展去油处理②确认管与接头的间隙是否适宜，铜管与接头间隙为0.05 ～ 0.21mm③用惰性气体保护钎焊〔氮气置换〕 ：钎焊时将氮气充入冷媒管保持 0.5bar 的压力〔钎焊后应继续吹氮气直到铜管冷却方可〕充氮焊接不良那么会产生氧化膜，造成系统堵塞，损坏压缩机④钎焊：·加热：当外表呈红褐色的时候最正确，这时如果将钎焊接触一下间隙，就会被吸收进去·必须由母材〔铜管〕的温度来熔化焊材，而不是由火焰直接熔化·焊缝形成作业：铜管外表从暗红色向混暗红色变化焊缝越大钎焊接头强度越大⑤完工后检查以下内容： ·焊缝部有无气孔和砂眼；有无明显的“钎料下垂〞 / ----1----2.4.2.冷媒配管设计X围AB分支集管dabcH H` 第一分支管C室内机室内机室内机室内机L1L2Dhefg室内机室内机分支管室内机工程图示配管部最大长度等效长度配管总长度A+B+C+D+a+b+c+d+e+f+g1000m离室外机最远配管长〔L1〕A+ C+D +g/ A+B +d165m190m第一分支管后最远配管长〔L2〕C+D +g/ B +d40m40m室内机与室外机之间高度差〔室外机在上〕H50m室内机与室外机之间高度差〔室外机在下〕H`40m室内机与室内机之间高度差h15m2.4.3管道穿越墙孔位置及保护2.4.3.1穿越墙孔时，必须在管道外设保护套管2.4.3.2垂直布设的管道，穿越楼板的孔中的保护套管，应与楼板底平、楼板面高出2CM以上。
2.4.3.3管道和保护套管之间的空隙用不燃的柔性材料封堵2.4.3.4铜管焊缝不得置于穿墙孔中2.4.4弯管施工2.4.4.1手动弯管器加工〔适合φ 6.35- φ22.22 〕；电动〔液压〕弯管器加工〔〔适合φ6.35- φ 41.28 〕2.4.4.2手动弯管的弯曲半径：大于100mm2.4.4.3防止局部弯曲过度〔双手大拇指作支点，其余八个手指用力/ 支点移动，慢慢弯曲〕2.4.5扩口或翻边管子的外表2.4.5.1铜管的切割应尽量使用割管器切割，注意防止铜屑落入管内2.4.5.2扩口后不得有歪斜、变形、裂口等缺陷2.4.5.3胀管加工：同管径的铜管连接，应采用其一铜管一端胀管，另一铜管插入焊接作业2----2.4.6.1外机与外机之间的配管最大长度10 m，外机与外机之间的配管最大高度差0.1 m 2.4.7.1定位放线时应保持铜管顺直，分支合理，线路最短2.4.7.2成排管道间距离15mm。
