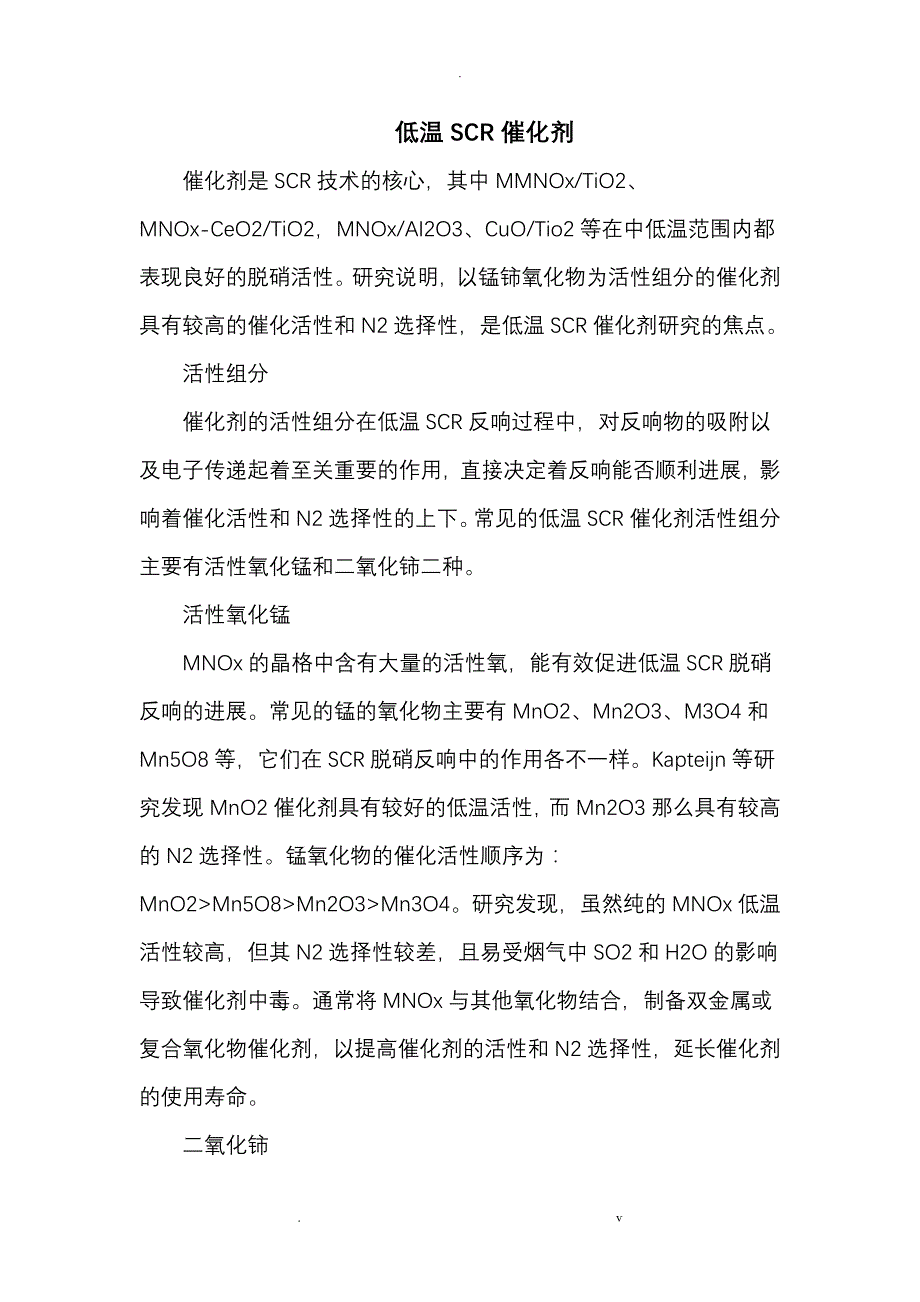

低温SCR催化剂催化剂是SCR技术的核心，其中MMNOx/TiO2、MNOx-CeO2/TiO2，MNOx/AI2O3、CuO/Tio2等在中低温范围内都表现良好的脱硝活性研究说明，以锰铈氧化物为活性组分的催化剂具有较高的催化活性和N2选择性，是低温SCR催化剂研究的焦点活性组分催化剂的活性组分在低温SCR反响过程中，对反响物的吸附以及电子传递起着至关重要的作用，直接决定着反响能否顺利进展，影响着催化活性和N2选择性的上下常见的低温SCR催化剂活性组分主要有活性氧化锰和二氧化铈二种活性氧化锰MNOx的晶格中含有大量的活性氧，能有效促进低温SCR脱硝反响的进展常见的锰的氧化物主要有MnO2、Mn2O3、M3O4和Mn5O8等，它们在SCR脱硝反响中的作用各不一样Kapteijn等研究发现MnO2催化剂具有较好的低温活性，而Mn2O3那么具有较高的N2选择性锰氧化物的催化活性顺序为：MnO2>Mn5O8>Mn2O3>Mn3O4研究发现，虽然纯的MNOx低温活性较高，但其N2选择性较差，且易受烟气中SO2和H2O的影响导致催化剂中毒通常将MNOx与其他氧化物结合，制备双金属或复合氧化物催化剂，以提高催化剂的活性和N2选择性，延长催化剂的使用寿命。
二氧化铈CeO2在低温SCR反响中具有良好的活性，在催化参加Ce元素，可提高催化剂的储氧能力，从而提高催化剂的活性贺泓等通过浸渍法制备了Ce/TiO2催化剂并考察了反响性能标等通过溶胶-凝胶法在MNOx/TiO2中添加Ce元素制备了MNOx-CeO2/TiO2催化剂，研究发现Ce的添加有助于提高NO的转换率顾婷婷等研究硫酸化改性后CeO2催化剂活性前人研究说明，CeO2具有较强的外表酸性和储存氧的能力，可以促进NH3在催化剂外表的活化和吸附催化剂载体载体是催化剂成型的关键，良好的催化剂载体不仅可以促进底物的吸附，提高催化活性，而且有助于催化剂的规模化生产和工业应用低温 SCR催化剂的载体主要有二氧化钛、氧化铝活性炭、沸石分子筛等二氧化钛TiO2是常见的催化剂载体，不易被酸化，且能提上下温SCR催化反响的活性、N2选择性和抗硫性TiO2通常有锐钛矿、金红石和板钛矿三种晶型，其中锐钛矿型TiO2常被用来选作脱硝催化剂的载体Qi等将Mn、Cu、V、Fe等过渡金属负载在TiO2上考察催化剂的活性，其中通过浸渍法把Mn负载在TiO2上的催化剂活性较好标采用溶胶-凝胶法制备了Mn/TiO2催化剂并用Fe、Cu、Zn、V等过渡金属对其进展改性，结果说明，催化剂活性在150度时均能到达95%以上。
X文青等通过浸渍法制备了Ce/TiO2催化剂，在275-400度之间具有优良的SCR活性，同时该催化剂还具有较高的抗水、抗硫性能活性炭活性炭具有较高的比外表积和孔隙构造，是一种常见的吸附剂，同时还是良好的催化剂载体，具有来源丰富、价格低廉、容易再生等特点Calvez等研究了钒负载在活性炭上催化剂的性能，发现钒负载后的活性面料催化剂外表酸性点位有一定程度的提高，并且V2O5负载后催化剂的NH3化学吸附能力更强An等制备贵金属Pt负载的活性炭催化剂在170-210度时NO的转化率超过90%，并且该催化剂表现出极好的抗水性能，4%H2O存在的条件下NO的转化率没有明显的改变沸石分子筛沸石具有一定的SCR活性，但是难以阻挡烟气中的水汽，容易导致催化剂失活研究得出沸石分子筛有助于促进SCR催化剂反响的进展研究发现通过共浸渍法、离子交换浸渍法制备的Fe-ZSM-5催化剂在SCR反响过程中展现出极好的活性，并且有研究者提出共浸渍法法是最有效地制备方法氧化铝AI2O3的热稳定性较高，有利于NOx的吸附和复原，因此AI2O3是较理想的低温SCR催化剂载体通过浸渍法制备的MNOx-CeO2/AI2O3催化剂，发现该催化剂具有较大的比外表积、孔容和高浓度的羟基，催化活性随温度的升高而增加，在160度时NO去除率到达98%。
利用浸渍法制备Zr-Mn-Fe/AI2O3催化剂，该催化剂稳定性高、低温催化活性强，在180度时NO的去除率可到达98%左右，是一种低温SCR催化剂，但抗硫性能较差催化剂的改性离子掺杂可以有效的缓解催化剂烧结的现象，促进催化剂活性的提高研究说明Ca掺杂对SCR催化剂的活性有一定的抑制作用，但同时Ca掺杂对N2O生成的抑制更大，从而促进了催化剂的N2选择性，所以Ca掺杂对催化剂整体性能提升有良好的帮助Phil等研究发现适当的Se、Sb、Cu、S掺杂有利于V2O5/TiO2催化活性的提高，在150-400度时，2%的Sb掺杂的V2O5/TiO2催化剂活性最好，同时Sb掺杂的催化剂在有水存在的条件下抗硫性能相对较好研究发现低温状态下Cu掺杂可以提高以沸石分子筛为载体的催化剂活性把Fe掺杂到Mn/Tio2上，发现Fe对催化剂有促进作用，90度时NO的脱除率就能到达90%烟气中的H2O和SO2对催化剂的影响低温SCR脱硝装置一般安装在除尘系统或者脱硫系统之后，布置在除尘后的低温SCR催化剂需要具有抗较高浓度SO2的能力，而布置在脱硫系统之后的催化剂也会受少量SO2的影响，同时需要具备一定的抗H2O能力。
因此，低温SCR催化剂的抗硫和抗水性能是决定催化剂是否能工业化应用的关键因素，也是以往研究者所关注的重点H2O对催化剂的影响烟气中的水蒸汽能吸附在催化剂外表的活性点位上，从而抑制催化剂的活性水与反响物的共吸附是低温SCR研究的一个重点H2O对催化剂的影响可分为两类：一是可逆的;二是不可逆的可逆反响中，随着水蒸汽的去除，水蒸汽对脱硝活性的影响根本能得到恢复;不可逆的反响中，水蒸汽去除后脱硝的活性并不会恢复，但当热处理的温度到达一定的程度后该反响就变成可逆的实践中在湿反响的条件下，不同类型的复原剂也对催化剂的活性有较大的影响总体上，在NH3-SCR反响中，H2O对催化剂活性的影响较小SO2对催化剂的影响在低温SCR反响中我们还必须注意到一个问题是SO2对催化剂反响的影响烟气中的SO2一方面会导致催化剂活性组分的破坏，另一方面会使催化剂外表的活性位点被金属硫酸盐和硫酸铵所覆盖，从而使催化剂彻底失活经研究SO2对MNOx/AI2O3催化剂的影响，认为MnSO4的形成是导致催化剂活性下降的主要原因通过制备MNOx-CeO2催化剂，研究了SO2和H2O对NO去除率的影响把V2O5负载在活性炭上制备得到的催化剂在低温条件下具有较好的抗硫性能。
研究说明，SO2对低温SCR催化系统的影响难以防止，并且活性组分的硫酸化和硫酸铵的沉积效应往往同时存在，也给催化剂的再生造成了一定的困难低温SCR催化剂的反响机理催化剂及制备方法不同对低温SCR催化机理有不同的理解瀚昱环保材料**科技工程研究团队通过研究MNOx-CeO2复合氧化物催化剂发现低温 SCR反响有两种反响途径一种为气相的NH3首先吸附到催化剂上形成配位态的NH3和NH2，NH2和气相中的NO反响生成NH2NO，然后彻底分解为N2和H2O主要的反响机理为：NG=H3(g)—NH3(a)NH3(a)+O2(a)—NH2(a)+OH(a)NH2(a)+NO(g)—NH2NO(a)—N2(g)+H2O(g)另一种是NO在催化剂外表氧化成的HNO2，然后与NH3反响生成NH4NO2，最后分解为N2和H2O其反响方机理为：NO(a)+1/2O2(a)—NO2(a)OH(a)+NO2(a)—O(a)+HNO2(a)研究Mn/TiO和Fe改性Mn/TiO2这两个催化剂的低温SCR机理发现：未掺杂的Mn/TiO2 催化剂上的SCR反响属于Eley-Rideal反响，经Fe掺杂的催化剂的反响有另一条反响途径，NO首先被氧化成双齿硝酸盐类物质，在NH3下转变为单齿硝酸盐和NH4，进一步反响完成NO的复原过程最 后生成H2O和N2。
对于低温SCR的反响机理有很多的解释，其中被普遍认同的是NH3的吸附和活化在反响过程中起到了很大的作用概括总结(1)MHOx和CeO2是常见低温SCR活性组分，在低温下具有良好的催化活性TiO2是一种良好的低温SCR催化剂载体，具有较大的比外表积和较强的SO2抗性金属离子的掺杂有助于催化性能 的提高2)低温SCR催化剂的抗SO2性仍不理想，SO2中毒是导致催化剂催化活性下降重要因素，因此在未来的研究中，一方面要根据催化剂中毒的原因，寻找并制备出高抗硫能力的催化剂，另一 方面，也要研究低温SCR催化剂适宜的再生方法，为低温SCR催化剂的工业化应用打下根底3)低温SCR催化技术也可用于SO2含量较低的工业炉窑或化工尾气，尤其是用于水泥炉窑或者玻璃炉窑时，碱/碱土金属对低温SCR催化剂的影响也需要进一步研究和明确瀚昱环保材料**研发团队该公司研发团队自2006年开场自主研发SCR脱硝催化剂，得到国家科技部基金工程的支持，与**大学合作，在掌握国外先进技术根底上，通过大量的试验研究获得可靠成果，借助OM、SEM、EDS、BET、Rama、FT-IR、TG-DCS、H2-TPR、XPS等方法进展分析讨论；掌握原材料及配比与性能的对应关系，各种参数下的性能曲线，经过系列化的小试与中试，获得多个具有应用价值的高性能SCR催化剂配方。
该公司可生产中高温V-Ti基〔 350~430℃〕、中温V-Ti-Re 基〔 300~400℃〕、中低温Mn-Ti-Re基〔 200~300℃〕、低温Mn-Ce-Co-Ti基〔 130~260℃〕的脱硝催化剂；构造形式为蜂窝式、三叶圆筒式、棒状、粒状低温SCR脱硝工艺流程低温SCR脱硝系统在电厂中的布置一般采用的是尾部布置〔详见垃圾发电厂脱二噁英+低温脱硝系统工艺流程图〕本工程采用100%液氨经蒸发器蒸发气化后或者采用13%稀氨水经蒸发气化后〔目前工厂采用13%稀氨水进展SNCR工艺初步脱硝，故本方案采用13%稀氨水经蒸发气化后〕，与稀释风机提供的空气在混合器内将氨与空气混合均匀后，喷入SCR催化反响器NOx与NH3在催化剂的作用下发生反响，使烟气中的NOx控制在排放限值以内 v。
