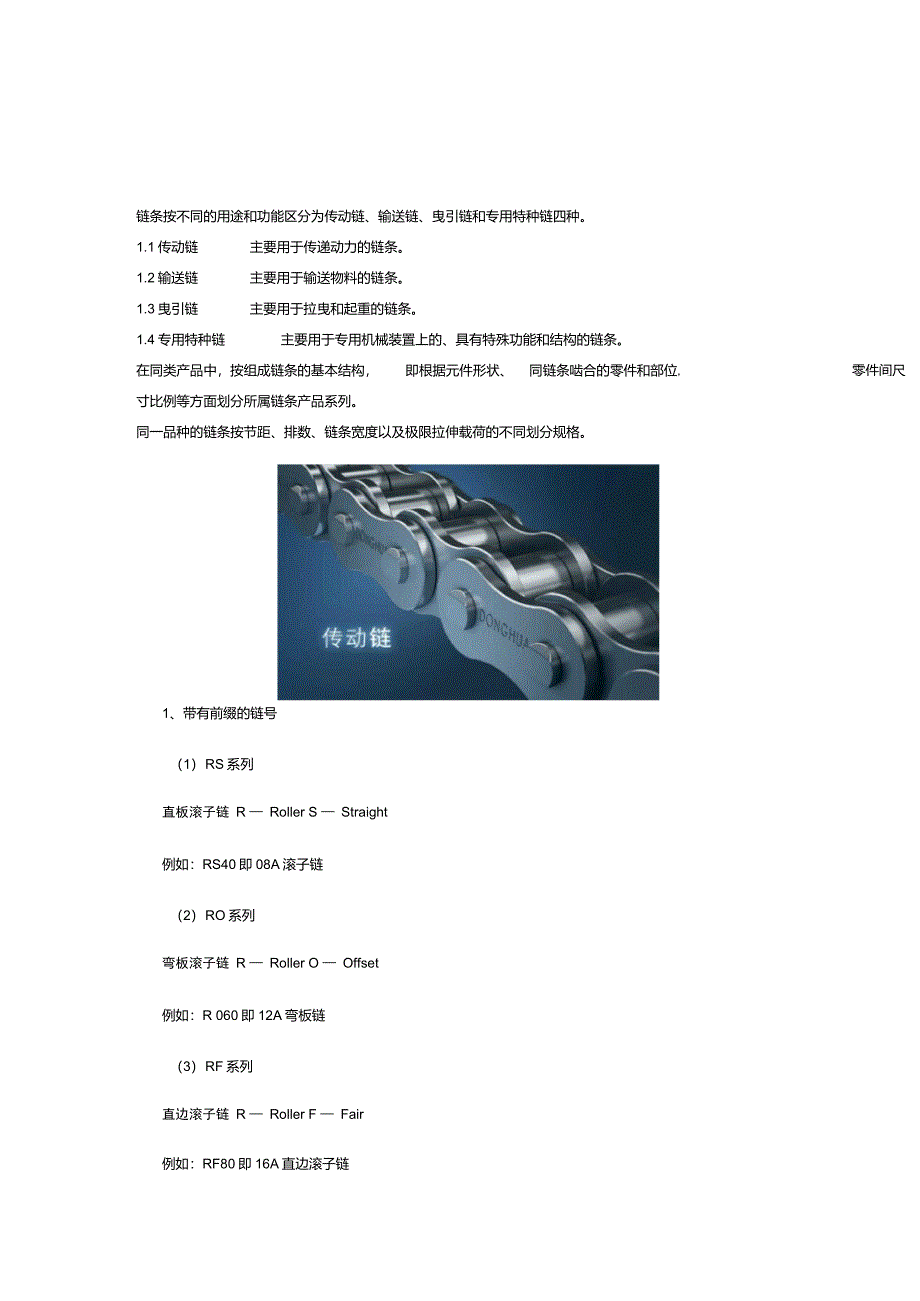

链条规格及型号_第1页
1/7

链条按不同的用途和功能区分为传动链、输送链、曳引链和专用特种链四种1.1传动链 主要用于传递动力的链条1.2输送链 主要用于输送物料的链条1.3曳引链 主要用于拉曳和起重的链条1.4专用特种链 主要用于专用机械装置上的、具有特殊功能和结构的链条零件间尺在同类产品中,按组成链条的基本结构, 即根据元件形状、 同链条啮合的零件和部位,寸比例等方面划分所属链条产品系列同一品种的链条按节距、排数、链条宽度以及极限拉伸载荷的不同划分规格1、带有前缀的链号(1) RS系列直板滚子链 R — Roller S — Straight例如:RS40即08A滚子链(2) RO系列弯板滚子链 R — Roller O — Offset例如:R 060即12A弯板链(3) RF系列直边滚子链 R — Roller F — Fair例如:RF80即16A直边滚子链(4)SC系列例如:SC3即CL06齿形链,节距为 9.525(5 ) C系列输送链 C — Conveyor例如:C2040即08A双节距输送链C2040 SL SL — Small roller 小滚子C2060L L — Large roller 大滚子CA650 C — Con veyor A — Agriculture, 农机输送链小滚子型Sm ali roller type大滚子型Large roller type(6)L系列板式链 L— Leaf chain例如 AL422即A型板式链,节距 12.7,组合2 X 2美国链号1975年取消BL546即B型板式链,节距 15.875 ,组合4 X 6美国链号LH0822 即 BL422 , H —Heavy 重型 ISO 链号LL1044 , L — Light 轻型 ISO 链号(7) M 系列公制链条 M— Metric m easure例如: M20 内节内宽为 1530mm 的滚子链,有 7 种公制节距。

8) W 系列焊接链 W —Welded例如: W78 即节距 66mm 焊接链, WH 为窄系列, WD 为宽型(9)Hy —Vo 系列高速齿形链 Hy — Heavy duty, Hight SpeedVo — Involute(10)PIV 系列齿链式无级变速链(11 )ST 系列自动扶梯梯级链 ST — Step chain例如: 131 即节距 131.33 梯级滚子链(12)PT 系列自动人行道输送链 P —Passenger T —Step chain(13)MR 系列可锻铸铁滚子链 M— malleable R — Roller chain14 )TOP 系列平顶链,例如:TT 型, TT635 —普通型平顶链,板条宽 63.5TS 型, TS550 —带平顶的钢滚子链,板条宽 55.0TP 型, TP762 —平顶板为聚醛树脂,基础链为弯板链,板条宽 76.2TTup 型, TTup1143 — 顶板为聚醛树脂,销轴为不锈钢,板条宽 114.3TNu 型, T Nu826 —聚醛树酯顶板,板条宽 82.6(15 ) Super 系列特级链,例如: Super80 即强度、耐磨、疲劳特别优秀的 16A 滚子链(16 )US 系列超级链 US —Ultra Super例如: US100 即 20A 超级滚子链,级速度可达 50 米/ 分以上。

2 、带有后缀的链号(1)H 系列加重型滚子链 H— Heavy例如: CSBH 即 08B 加强链(2 )HP 系列空心销轴链 H— Hollow P —Pin例如: 40HP 、 08A 空心销轴滚子链(3 )SS 系列不锈钢链 S1 — Stainless S2 — Steel例如: 60SS 即 12A 不锈钢滚子链(4 )NP 系列镀镍链 N— Nickel P —Piated例如: 80NP 即 16A 镀锌 05B 滚子链(5 )ZP 系列镀锌链 Z — Zinc P —Plated例如: 05BZP 即镀锌 05B 滚子链6 )SB 系列侧弯链 S—Side B —Bow ;也表示粉末冶金套筒链 S—Sintered B — Bushing例如: 10A — ISB 即 10A 单排侧弯滚子链, 40SB 即 08A 自润滑链(7 )CU 系列同 SB 系列, CU — Curved例如: 50CU 即 10A 侧弯滚子链(8)C 系列开口销连接型滚子链 C— Cotter例如: 2040C 即 08A 双节距传动滚子链,用开口销环接(9 ) R系列用铆头环接之滚子链 R— Riveted例如: 2060R 即 12A 双节距滚子链,环节处用开口销或卡簧,其余铆死。

10 ) MO 系列免维修 O 型密封圈链条 M —Maintenance freeO — O Ring chain例如: 428MO 即 4280 型密封圈摩托车链( 11 ) W 系列倍速链C2050W 即 10A 双节距倍速输送链,为日本 KANA 编号( 12 ) WR 系列管钳链 WR — Wrench chain例如: 50WR 即节距 15.875 管钳链3、采用汉语拼音的链号( 1 ) BS 系列倍速链 B—— Bei S —— Su例如: BS25 —— C210A 即 C2050W 、 10A 双节距倍速链 (2 )LT 系列立体车库链 L—— Li T —— Ti例如: 16ALT —— 2 即 16A 双排立体车库链。
