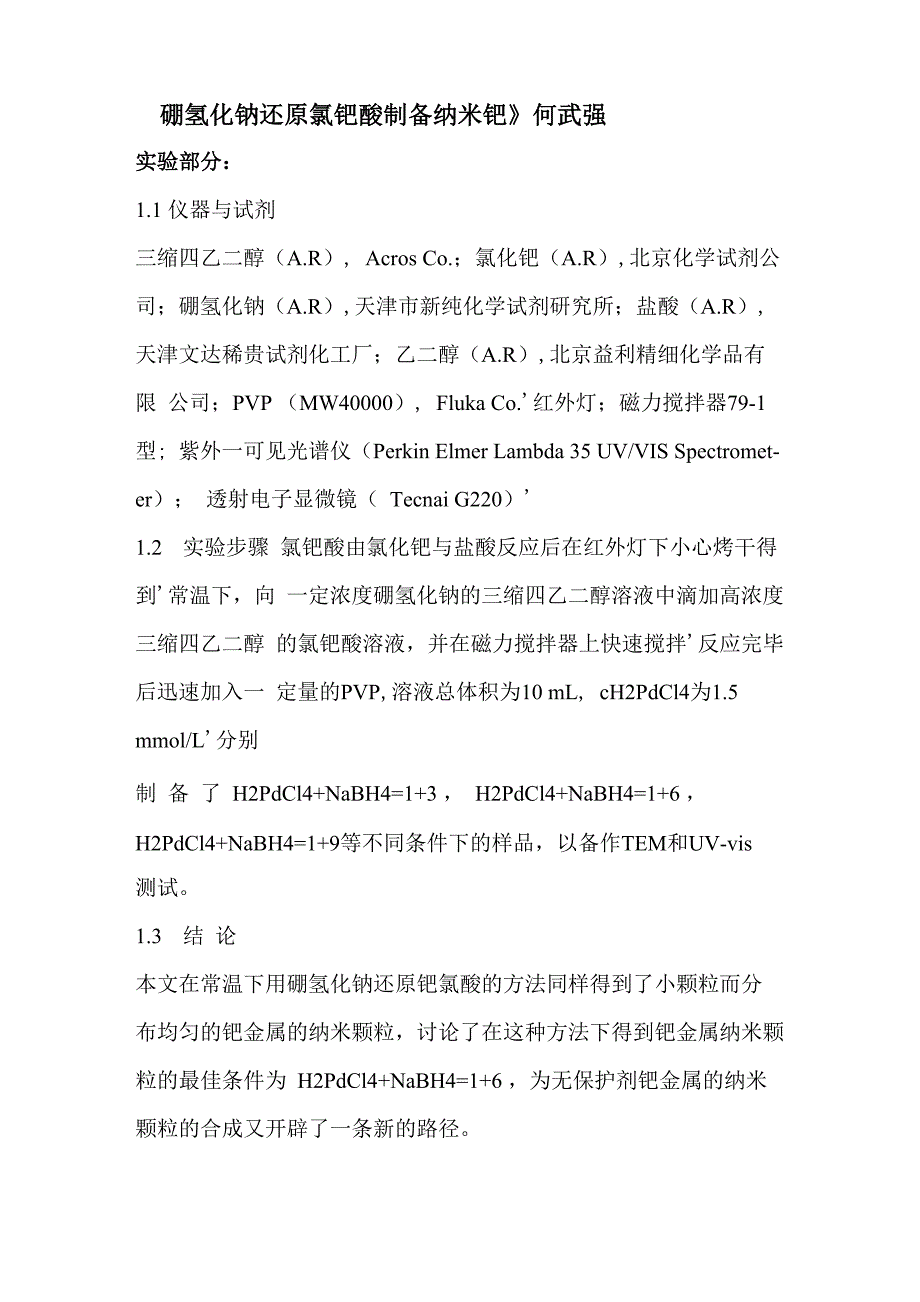

硼氢化钠还原氯钯酸制备纳米钯》何武强实验部分：1.1 仪器与试剂三缩四乙二醇（A.R）, Acros Co.；氯化钯（A.R）,北京化学试剂公 司；硼氢化钠（A.R）,天津市新纯化学试剂研究所；盐酸（A.R）, 天津文达稀贵试剂化工厂；乙二醇（A.R）,北京益利精细化学品有限 公司；PVP （MW40000）, Fluka Co.'红外灯；磁力搅拌器79-1型; 紫外一可见光谱仪（Perkin Elmer Lambda 35 UV/VIS Spectromet-er）； 透射电子显微镜（ Tecnai G220）'1.2 实验步骤 氯钯酸由氯化钯与盐酸反应后在红外灯下小心烤干得到'常温下，向 一定浓度硼氢化钠的三缩四乙二醇溶液中滴加高浓度三缩四乙二醇 的氯钯酸溶液，并在磁力搅拌器上快速搅拌'反应完毕后迅速加入一 定量的PVP,溶液总体积为10 mL, cH2PdCl4为1.5 mmol/L'分别制 备 了 H2PdCl4+NaBH4=1+3 ， H2PdCl4+NaBH4=1+6 ，H2PdCl4+NaBH4=1+9等不同条件下的样品，以备作TEM和UV-vis测试1.3 结 论本文在常温下用硼氢化钠还原钯氯酸的方法同样得到了小颗粒而分 布均匀的钯金属的纳米颗粒，讨论了在这种方法下得到钯金属纳米颗 粒的最佳条件为 H2PdCl4+NaBH4=1+6 ，为无保护剂钯金属的纳米 颗粒的合成又开辟了一条新的路径。
《溶剂稳定的钯金属纳米颗粒的制备》何武强实验部分1.1 试剂及仪器氯化钯(A.R)、氢氧化钠(A.R)、盐酸(A.R)、乙二醇(A.R)、三缩四乙 二醇(A.R)、PVP(MW40000)红外灯、磁力搅拌器(79-1型)、透射电 子显微镜(Tecnai G220)1.2 实验步骤 氯钯酸由氯化钯与盐酸反应后在红外灯下小心烤干得到在室温条件 下,向一定浓度氢氧化钠的三缩四乙二醇溶液中滴加高浓度三缩四乙 二醇的氯钯酸溶液 ,同时在磁力搅拌器上搅拌 ,最后溶液的总体积为 10mL,CH2PdC14=3 mmol ・L-1溶液迅速地由棕红色变为透亮的黑色, 立即加入一定量的PVP溶液即可在60°C恒温条件下,向一定浓度氢 氧化钠的乙二醇溶液中滴加高浓度乙二醇的氯钯酸溶液 ,同时在磁力 搅拌器上搅拌,最后溶液的总体积为 10 mL,CH2PdCl4=3 mmol・ L-1 溶液迅速地由棕红色变为透亮的黑色，立即加入一定量的PVP溶液即 可1.3 结 论通过实验我们可以看到,三缩四乙二醇和乙二醇作溶剂均能够得到粒径小，分布均匀的钯金属的纳米颗粒，Pd与NaOH的比例为1 ：2,1 : 3,1 : 4,Pd 与 PVP 的比例为 1 ： 0.5,1 ： 1,1 : 2,1 : 5。
Pd 与碱 (NaOH)的比例的调配以及保护剂的用量方面的工作还在进一步的探 索中这些工作为今后贵金属纳米材料的工业化生产及催化反应的应 用提供了良好的实验基础《石墨烯负载高活性 Pd 催化剂对乙醇的电催化氧化》温祝 亮等实验部分1.1 试剂和仪器石墨粉（光谱纯）浓硫酸（分析纯） 高锰酸钾（分析纯） 30%过氧 化氢（分析纯） 硼氢化钠（分析纯） Nafion 溶液 氯化钯 5%（分析 纯） 乙醇（分析纯） 水为去离子水 所有溶液均用二次蒸馏水配制X射线粉末衍射仪；管电压40kV；管电流100mA；扫描速率为5°/min ；扫描范围为 5°-60°；投射电子显微镜；1.2氧化石墨（GO）的制备采用Hummers法液相氧化合成氧化石墨，将23mL浓硫酸冷却到0°C 左右后，加入 1g 的石墨粉，在剧烈搅拌下慢慢加入 3g 高锰酸钾， 维持体系温度不超过20C，搅拌均匀后放入35C的水浴中反应2h, 再加入46mL去离子水，使得体系温度不超过98C,继续搅拌15min, 分别加入140mL去离子水和10mL30% （w） H2O2,,趁热过滤，用 1mol/L的HC1充分洗涤滤饼至滤液中不能测出SO4 2-,再用去离子 水洗成中性，所得试样在50C真空干燥箱中干燥中12h。
1.3 Pd/石墨烯及Pd/VulanXC-72催化剂合成采用硼氢化钠常温一步还原法制备总金属质量分数为20%的Pd/石墨 烯催化剂，具体步骤如下：取适量GO和去离子水超声分散1h,然 后加入所需的氯化钯溶液，逐滴加入0.5mol/LNaOH调节PH值到10, 磁力搅拌30min后加入过量的硼氢化钠常温下反应12h,反应完全后, 以丙酮和大量去离子水洗涤并抽滤， 直至滤液中无氯离子，所得试 样在50°C真空干燥箱中干燥12h，作为比较，以VulanXC-72为载体 用同样的方法制备总金属质量分数为20%的Pd/VulanXC-72催化剂1.4 结 论采用硼氢化钠一步还原法制备了石墨烯负载Pd催化剂，石墨烯载体 物质既可以提高催化剂纳米颗粒在其表面的分散度， 同时也使得电 极和电解液有更大的接触面积， 有利于电化学反应的进行， 从而提高催化剂催化性能电化学测试表明，与Pd/VulanXC-72相比，Pd/ 石墨烯催化剂对碱性介质中乙醇电氧化的催化活性有了很大的提高。
