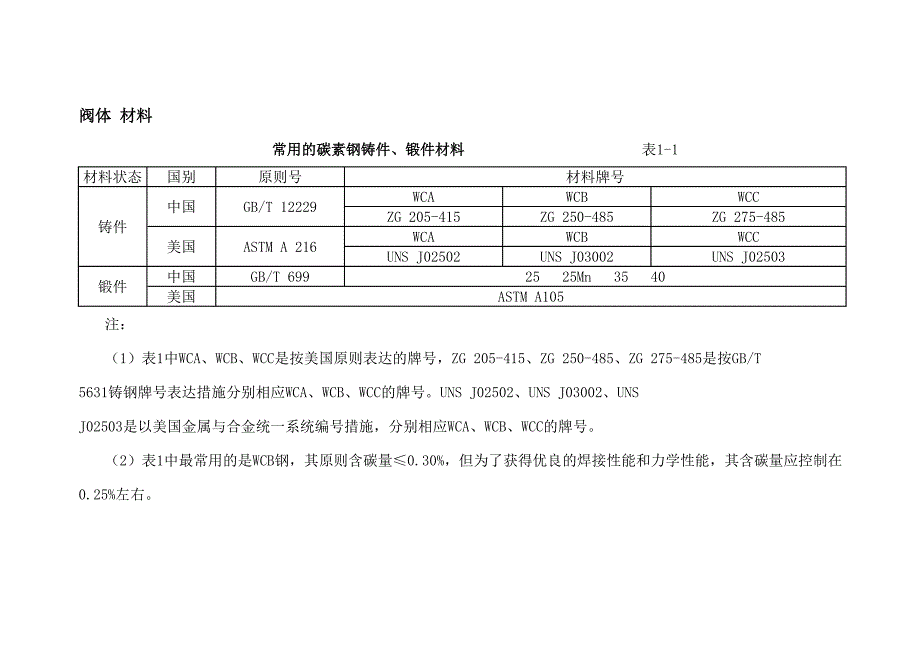

阀体 材料常用的碳素钢铸件、锻件材料 表1-1材料状态国别原则号材料牌号铸件中国GB/T 12229WCAWCBWCCZG 205-415ZG 250-485ZG 275-485美国ASTM A 216WCAWCBWCCUNS J02502UNS J03002UNS J02503锻件中国GB/T 69925 25Mn 35 40美国ASTM A105注：（1）表1中WCA、WCB、WCC是按美国原则表达的牌号，ZG 205-415、ZG 250-485、ZG 275-485是按GB/T 5631铸钢牌号表达措施分别相应WCA、WCB、WCC的牌号UNS J02502、UNS J03002、UNS J02503是以美国金属与合金统一系统编号措施，分别相应WCA、WCB、WCC的牌号2）表1中最常用的是WCB钢，其原则含碳量≤0.30%，但为了获得优良的焊接性能和力学性能，其含碳量应控制在0.25%左右3）残留元素Cr、Ni、Mo、V、Cu也是必须控制并达标，其残留元素总量应≤1%，但有碳当量（CE）规定期此条不合用4）当阀门的连接端为焊连接时必须控制碳总量。
ASTM A 216补充规定中规定了使用于不同场合的碳素钢铸件碳当量的规定但不同的产品原则根据其工况条件，对碳当量的规定也不同，如API 6D则规定炉前分析CE≤0.43，成品分析CE≤0.45同样为了保证焊接性能API 6D对焊接端的碳素钢铸件含碳量也作了规定，炉前分析CE≤0.23%，成品分析CE≤0.25%，硫磷含量≤0.035碳当量CE=C%+Mn%/6+（Cr+Mo+V）%/5+（Ni+Cu）%/155）ASTM A 105并不是国内的25号钢或25Mn钢，虽然其重要化学成分相称于国内的25Mn钢，但ASTM A 105对杂质元素Cu、Ni、Cr、Mo、V、Nb的控制以及C、Mn含量的关系和材料的热解决均有控制规定6）锻钢阀门与否需要进行材料的力学性能检测是根据产品设计规定决定的，对于低碳钢只要化学成分合格，正火的热解决工艺对的，其力学性能就是一定的，不像中碳钢和高碳钢可以按淬火后的不同回火温度得到不同的力学性能对于锻造高压阀门如PN16.0MPa、PN32.0MPa或更高压力的锻钢阀由设计决定采用的材料应达到的力学性能根据所规定的力学性能拟定回火温度以达到材料的性能符合设计规定。
常用奥氏体不锈钢铸件、锻件材料材料状态国别原则材料牌号合用温度℃备注铸件中国GB/T 12230GB/T 12230-89牌号GB/T 12230-牌号1.合用温度范畴参照HG 2063管法兰技术条件2.GB 12224-规定的合用温度如下： CF3≤427℃ CF3M≤454℃ CF8、CF8M温度不小于538℃时只能用 C≥0.04%的材料 CF8C≤538℃ZG00Cr18Ni10ZG03Cr18Ni10-196~425ZG0Cr18Ni9ZG08Cr18Ni9-196~700ZG0Cr18Ni9 TiZG08Cr18Ni9TiZG1Cr18Ni9TiZG12Cr18Ni9TiZG0Cr18Ni12Mo2TiZG08Cr18Ni12Mo2TiZG1Cr18Ni12Mo2TiZG12Cr18Ni12Mo2TiCF3CF3-196~425CF3MCF3MCF8CF8-196~700CF8MCF8MCF8CCF8C美国ASTM A 351ASTM牌号UNS编号合用温度℃合用温度范畴参照ASME B16.34CF3J92500≤425CF3MJ92800≤455CF8J92600≤816a.温度超过538℃时，仅当C≥0.04%时才使用b.CL150法兰端阀门合用温度≤538℃c.合用温度参照ASME B16.34CF8MJ92900CF8CJ92710CG8MJ93000≤538 CF10J92950≤816ASME B16.34材料组中无此牌号，合用温度类比于CF8、CF8M得出供参照CF10MJ92901 续表1-4 常用奥氏体不锈钢铸件、锻件材料 材料状态国别原则材料牌号合用温度℃备注锻件中国JB/T 4728GB/T 1220JB/T 4728牌号GB/T 1220牌号 00Cr19Ni1000Cr19Ni10-196~42500Cr17Ni14Mo200Cr17Ni14Mo2-196~7000Cr18Ni90Cr18Ni90Cr18Ni10Ti0Cr18Ni10Ti 0Cr18Ni11Nb1Cr18Ni9Ti1Cr18Ni9Ti0Cr17Ni12Mo20Cr17Ni12Mo2 0Cr18Ni12Mo2Ti 1Cr18Ni12Mo2Ti美国ASTM A 182ASTM牌号UNS编号合用温度℃a.F304、F316当温度超过538℃时，仅当C≥0.04%时才使用，且对于CL150法兰端阀门合用温度≤538℃b. 合用温度参照ASME B16.34 F304S30400≤816F316S31600F304LS30403≤425F316LS31603≤450F321S32100≤528F347S34700F317S31700≤816温度超过538℃时仅当C≥0.04%才使用F304HS30409 F316HS31609 表1-5 常用马氏体不锈钢铸件、锻件材料 材料状态国 别标 准材 料 牌 号合用温度℃备 注铸件中 国GB/T 2100ZG1Cr13-45~350按JIS 8243许用应力表温度范畴拟定ZG2Cr13 美 国ASTM A 217ASTM 牌号UNS编号-29~649CA15J91150按ASME许用应力表拟定ASTM A 743CA40J91153 棒 材中 国GB/T 12201Cr13≤4502Cr13锻 件美 国ASTM A182ASTM 牌号UNS编号合用温度℃F6aS41000-29~649按ASME 许用应力表拟定棒 材ASTM A 276410S41000420S4 表1-6 常用奥氏体—铁素体双相不锈钢铸件、锻件材料 材料状态国 别标 准材 料 牌 号合用温度℃备 注铸 件美 国ASTM A 995CD3MWCuN CD4MCu≤315 ASTM A 8904A锻 件ASTM A 182ASTM 牌号UNS编号F51UNS S 31803F53UNS S 32750F55UNS S 32760≤400 表1-7 常用铬-钼钢、铬钼钒钢铸件、锻件材料 材料状态国别原则材料牌号合用温度℃备注铸件中国JB/T 9625ZG20CrMo≤510 ZG20CrMoV≤540ZG15Cr1Mo1V≤570ZG1Cr5Mo≤550JB/T 5263WC1≤468铸件回火温度不应低于595℃WC6≤593WC9铸件回火温度应不低于675℃C12A≤648铸件回火温度应不低于730℃美国ASTM A 217ASTM牌号UNS编号合用温度℃CL150法兰端阀门合用温度≤538℃，其中WC1、WC6、WC9、C5、C12仅使用经正火和回火的材料。
日本电力原则E101规定1.25Cr-0.5Mo(WC6)，2.25Cr-1Mo(WC9)最高使用温度为593℃，另WC6、WC9在高于566℃温度区域使用时要考虑发生过氧化作用即生成氧化皮的也许性WC1 ≤468WC6J12072-29~648WC9J21890C5J42045C12J82090C12AJ84090锻件中国JB/T 962615CrMo≤550 1Cr5Mo≤57012Cr1MoV15Cr1Mo1V美国ASTM A182ASTM牌号UNS编号合用温度℃CL150法兰端阀门合用温度≤538℃，其中F11仅使用经正火和回火的材料F11 Class1K11597-29~593F22 Class1K21590F1K12822-29~468 F5K41545-29~648F9K90941F91K90901F92K92460密封面材料铬不锈钢铬不锈钢有较好的耐腐蚀性，常用于水、蒸汽、油品等非腐蚀性介质，温度-29~425℃的碳素钢阀门但铬不锈钢耐擦伤性能较差，特别是在大比压的状况下使用很易擦伤实验表白比压在20MPa下耐擦伤较好对于高压小口径阀门常采用棒材或锻件其牌号为1Cr13、2Cr13、3Cr13制作的整体阀瓣，密封面经表面淬火（或整体淬火），其硬度值对2Cr13 HRC41～47、3Cr13 HRC 46～52为宜。
国外原则中，如API 600 、BS 1873中对Cr13型密封面的硬度规定为最小HB 250硬度差至少HB 50，材料牌号为ASTM A 182 F6a对于大口径阀门其密封面往往采用堆焊，下面简介几种堆焊焊条① D507符合GB EDCr-A1-15 堆焊金属为1铬13半铁素体高铬钢焊层有空淬特性，一般不需热解决，硬度均匀，亦可在750～800℃退火软化当加热至900～1000℃空冷或油淬后可重新硬化焊前须将工件预热至300℃以上，焊后空冷HRC≥40焊后如进行不同热解决可获得相应硬度② D507Mo 符合GB EDCrA2-15 堆焊金属为1铬13半铁素体高铬钢，有空淬特性，焊前不预热，焊后不解决，焊后空冷HRC≥37③ D577铬锰型阀门，堆焊焊条符合GB EDCrMn-C-15，焊前不预热，焊后不解决，抗裂性好，HRC≥28，与D507Mo配合使用阐明：（1）D507Mo和D577两种焊条是为了替代Cr13型焊条，堆焊有硬度差的阀门密封面而配套研制的D507Mo堆焊金属硬度较高，用于闸板；D5。
