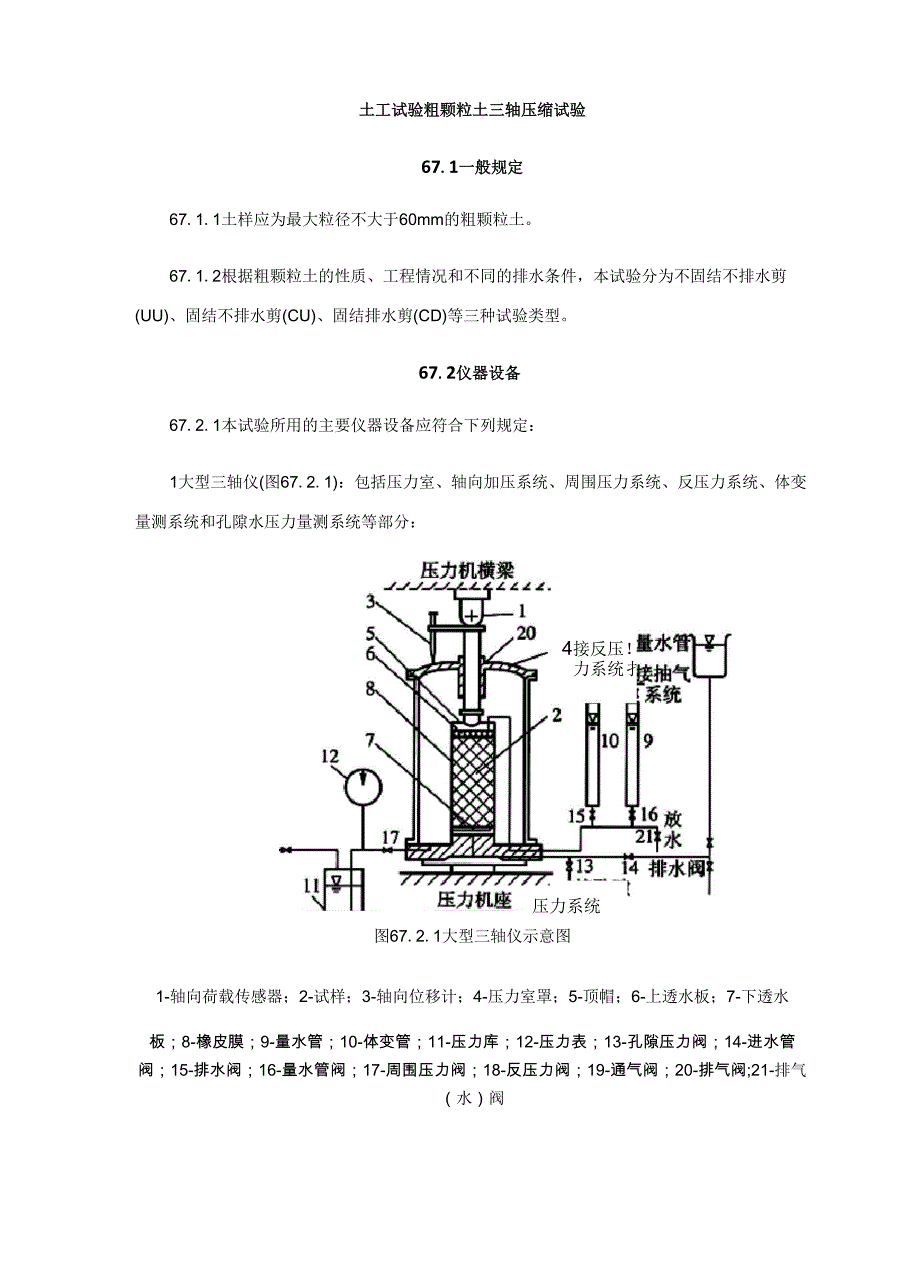

土工试验粗颗粒土三轴压缩试验67.1一般规定67.1.1土样应为最大粒径不大于60mm的粗颗粒土67.1.2根据粗颗粒土的性质、工程情况和不同的排水条件，本试验分为不固结不排水剪(UU)、固结不排水剪(CU)、固结排水剪(CD)等三种试验类型67.2仪器设备67.2.1本试验所用的主要仪器设备应符合下列规定：1大型三轴仪(图67.2.1)：包括压力室、轴向加压系统、周围压力系统、反压力系统、体变量测系统和孔隙水压力量测系统等部分：压力系统4接反压！力系统扌图67.2.1大型三轴仪示意图1-轴向荷载传感器；2-试样；3-轴向位移计；4-压力室罩；5-顶帽；6-上透水板；7-下透水板；8-橡皮膜；9-量水管；10-体变管；11-压力库；12-压力表；13-孔隙压力阀；14-进水管阀；15-排水阀；16-量水管阀；17-周围压力阀；18-反压力阀；19-通气阀；20-排气阀;21-排气（水）阀1）压力室：为钢筒，尺寸按试样大小选用，钢筒上宜镶有有机玻璃窗口；2）轴向加压系统：包括加压框架、加压设备和轴向压力量测设备（轴向荷载传感器、压力机）等；3）周围压力系统：包括空气压缩机、压力库和恒压装置；4）变形量测系统：包括大量程百分表（或位移传感器）和体变管（或体变测量装置）。
2附属设备：包括对开成型筒、承膜筒、击实锤或振捣器、橡皮膜、真空泵、磅秤、天平、钢尺、秒表、瓷盘、烘箱等67.2.2三轴仪使用前应按下列规定进行检查：1轴向压力系统、周围压力系统运行正常根据工程要求确定周围压力o的最大值，3按o〉5o估算轴向额定压力轴向荷载传感器的最大允许误差宜为±1%F.S132压力室应密封不泄漏传压活塞应在轴套内滑动正常，孔隙压力量测设备的管道内应无气泡，各管道、阀门、接头等应通畅不泄漏检查完毕后，关闭周围压力阀、排水阀、孔隙压力阀等；以备使用3橡皮膜应不漏水4孔隙压力量测系统可按本标准第19.2.2条第2款的规定进行检查67.3无黏性粗颗粒土三轴压缩试验67.3.1试样制备应按以下步骤进行：1试样尺寸：试样直径不应小于最大土粒直径的5倍（D»5d），试样高度宜为试样直max径的2倍〜2.5倍（H/D=2.0〜2.5）一般试样直径宜采用200mm〜500mm2应按本标准第60.3.2条的规定备好土料根据试验要求的干密度、含水率及试样尺寸计算并分层称取试验所需的土样，分层不少于5层3将透水板放在试样底座上，开进水阀，使试样底座透水板充水至无气泡逸出，关闭阀门4在底座上扎好橡皮膜，安装成型筒，将橡皮膜外翻在成型筒上，并使其顺直和紧贴成型筒内壁。
5装入第1层土样，均匀拂平表面，用振捣法使土样达到预计高度后，再以同样方法填入第2层土样如此继续，直至装完最后一层，应防止粗细颗粒分离，保证试样的均匀性整平表面，加上透水板和试样帽，扎紧橡皮膜开真空泵从试样顶部抽气，使试样在30kPa负压下直立，再去掉成型筒6检查橡皮膜，若有破裂处，进行粘补，必要时再加一层7用钢直尺量测试样高度H，用钢卷尺量测试样上、中、下部的直径，试样平均直径0D应按下式计算：0Do=—2盅(67.3.1)式中：D、D、D——试样上部、中部、下部的直径(cm)；123d橡皮膜厚度(cm)m8安装压力室，旋紧连接螺栓开压力室排气孔，向压力室注满水后，关排气孔开压力机，使试样与传力活塞和轴向荷载传感器等接触，当轴向荷载传感器的读数微动时立即停机并调整轴向位移计(百分表)和轴向荷载传感器为零67.3.2试样饱和应按下步骤进行：1抽气饱和法：由试样顶部抽气，试样内形成负压，测记进水量管水位读数后，徐徐开进水阀，使用脱气水在负压作用下，水由下而上逐渐饱和试样待试样上部出水后，持续20min左右，停止抽气徐徐打开周围压力阀施加周围压力o(<30kPa)，并开试样上部排3气(水)阀释放负压。
提高进水管水位，用水头饱和法继续进行饱和2水头饱和法：按本标准第67.3.1条第8款的规定安装压力室，然后徐徐打开周围压力阀施加周围压力o(<30kPa)和开试样上部排气(水)阀，释放负压，测记进水量管水位读数开进水阀，逐渐提高进水量管水头，水由下而上逐渐饱和试样，待上部出水后，测记进、出水量管水位读数用进水量、出水量和孔隙体积估算饱和度若未达到要求，适当提高水进出水管水头差，最大水头差不应大于2m,仍按上述方法延长饱和时间，至符合要求为止3二氧化碳(CO)饱和法：二氧化碳饱和系统见图67.3.2应先按本标准第67.3.12条第8款的规定安装压力室后，然后徐徐开排气阀(5)，施加周围压力o(=30kPa)o开阀门(1)和(3),使二氧化碳(CO)由试样底部注入，由下而上置换试样孔隙中的空气二氧化碳(CO)2的压力宜为2kPa〜10kPa待水气瓶(6)内的水面冒气泡30min〜60min,2再关阀门⑴，开阀门(2)利用水头使试样饱和COi减压库试样它.图67.3.2二氧化碳饱和系统示意图4饱和度的鉴别当孔隙压力系数B>0.95时，可认为试样已达到饱和当BVO.95时，应继续饱和，B值的计算应按本标准式(19.8.1-3)计算。
67.3.3固结不排水剪试验(CU)(测孔隙压力)应按下列步骤进行:1试样饱和后，使量水管水面位于试样中部，测记读数关排水阀，测记孔隙压力的起始读数施加周围压力至预定值，并保持恒定，测定孔隙压力稳定后的读数2开排水阀，每隔20s〜30s测记排水量管水位和孔隙压力计读数各1次在固结过程中随时绘制排水量AV与时间t或孔隙水压力u与时间t关系曲线正常情况下，排水量应趋于稳定，即曲线的下段趋于水平，即认为固结完成3固结完成后，关排水阀，测记量水管水位和孔隙压力计读数开压力机，当轴向荷载传感器微动时，表示活塞与试样接触，关压力机，测轴向位移计读数，计算固结下沉量△ho4以每分钟轴向应变为0.1%〜1.0%的速率施加轴向压力试样的轴向应变每0.1%〜0.4%测记轴向荷载传感器、孔隙压力计和轴向位移计读数各1次，若有特殊要求，可酌情加密或减少读数次数有峰值时,试验应进行至轴向应变达到峰值出现后的3%~5%o如无峰值时，则轴向应变达到15%〜20%5试验结束后，关孔隙压力阀，卸去轴向压力，再卸去周围压力，开压力室排气孔和排水阀，排去压力室内的水，卸除压力室罩，揩干试样周围余水，去掉橡皮膜，拆掉试样，并对剪后试样进行描述。
必要时测定剪切面试样含水率和分析颗粒破碎情况6其余几个试样应分别在不同周围压力下，按上述步骤进行试验67.3.4固结排水剪试验(CD)应按下列步骤进行：1应按本标准第67.3.3条第1款、第2款的规定进行固结，完成后不关排水阀，使试样保持排水条件以每分钟应变为0.1%〜0.5%的剪切速率进行剪切在剪切过程中测记轴向荷载传感器、轴向位移计和量水管读数2其余试样应分别在不同周围压力下，按本标准第67.3.3条第1款的规定进行试验67.4黏质粗颗粒土三轴压缩试验67.4.1试样制备应按下列步骤进行：1应按本标准第60.3.1条的规定制备土样根据干密度、含水率、试样体积及个数一次备好一组试验所需的土样，称取每个试样所需要的土样质量备用2将每个试样的土样分成3等份或5等份，分3层或5层填入成型筒用锤击实或压力机压实，第1层土样压实后，其表面应刨毛，再加第2层土样压实其他各层用同样的方法进行压实，每层土样应压实至预定高度3拆去成型筒(或将试样从成型筒内推出)将试样置于压力室底座上测定其直径D及0高度H，依次放上顶帽，套上橡皮膜，并将其与顶帽和底座扎紧067.4.2试样饱和应按下列步骤进行：1抽气饱和法：将试样连同成型筒一起吊入饱和缸内，盖好密封顶盖后进行抽气。
待接近1个大气压后，持续约1h，徐徐注入清水，并保持真空度稳定，直至试样全部浸没，停止抽气静置10h以上，将成型筒连同试样从水中取出，将试样从成型筒内取出，然后称量并计算其饱和度抽气饱和也可在三轴仪上进行，其方法应符合本标准第67.3.2条第1款的规定因黏质粗颗粒土透水性小，负压值宜在60kPa〜90kPa范围内2反压力饱和法：若需反压力饱和时，将试样安装于压力室后，先向接反压力系统的体变管内注水，并关闭孔隙压力阀、反压力阀、测记体变管读数再向试样施加30kPa的周围压力，开孔隙压力阀，测记孔隙压力稳定读数同时分级施加周围压力和反压力，施加过程中，始终保持周围压力比反压力大30kPa，反压力和周围压力的每级增量为20kPa，待孔隙压力稳定后，测记孔隙压力和体变管读数，然后再施加下一级周围压力和反压力，直至B=Au/^^>0.95为止367.4.3不固结不排水剪试验(UU)应按下列步骤进行：1试样饱和后，关进水阀、排水阀，开周围压力阀施加周围压力至预定值，并保持恒定，周围压力的大小应根据工程的实际荷载选用;应以每分钟轴向应变0.1%〜0.5%的速率按本标准第67.3.3条第4款至第67.3.3条第6款的规定进行剪切，试验过程中可不测孔隙压力。
67.4.4固结不排水剪(CU)应按下列步骤进行：1试样饱和后应按本标准第67.3.3条第1款、第2款的规定进行排水固结，同时开排水阀和秒表，在0min、0.15min、1min、4min、9min、16min、25min、36min、49min......时刻测记量水管水位和孔隙压力计读数，在固结过程中随时绘制固结排水量AV与时间t对数(或平方根)曲线；或绘制孔隙压力消散度U与时间t对数曲线2如对试样施加反压力时，则应按本标准第67.4.2条第2款的规定进行然后保持反压力恒定，关排水阀，增大周围压力，使其与反压力之差等于选定的周围压力并保持恒定，测记稳定后的孔隙压力计和体变管水位读数作为固结前的起始读数然后开排水阀，让试样排水到体变管，并按本标准第67.4.4条第1款的规定进行排水固结固结度至少达到95%，固结完成后测记体变管水位、孔隙压力计和轴向位移计读数等，测定固结下沉量厶ho2 剪切速率控制在每分钟轴向应变0.05%〜0.1%以内，应按本标准67.3.3条第4款的规定进行剪切4对固结不排水，不测孔隙水压力的剪切试验，在固结完成后，关排水阀、孔隙压力阀，按上述的规定进行剪切，但剪切过程中不测孔隙水压力。
67.4.5固结排水剪试验(CD)应按下列步骤进行：固结完成后，不关孔隙压力阀和排水阀，保持排水条件，应以每分钟轴向应变为0.012%〜0.003%的剪切速率按本标准第67.3.4条第1款和第67.3.4条第2款的规定进行剪切并在剪切过程中测记轴向荷载传感器示值、轴向位移计、量水管水位和孔隙压力计读数67.5计算、制图和记录67.5.1计算应符合本标准第19.81条的规定67.5.2制图应符合本标准第19.82条的规定67.5.3本试验的记录格式应符合本标准附录D表D.34〜表D.36的规定。
