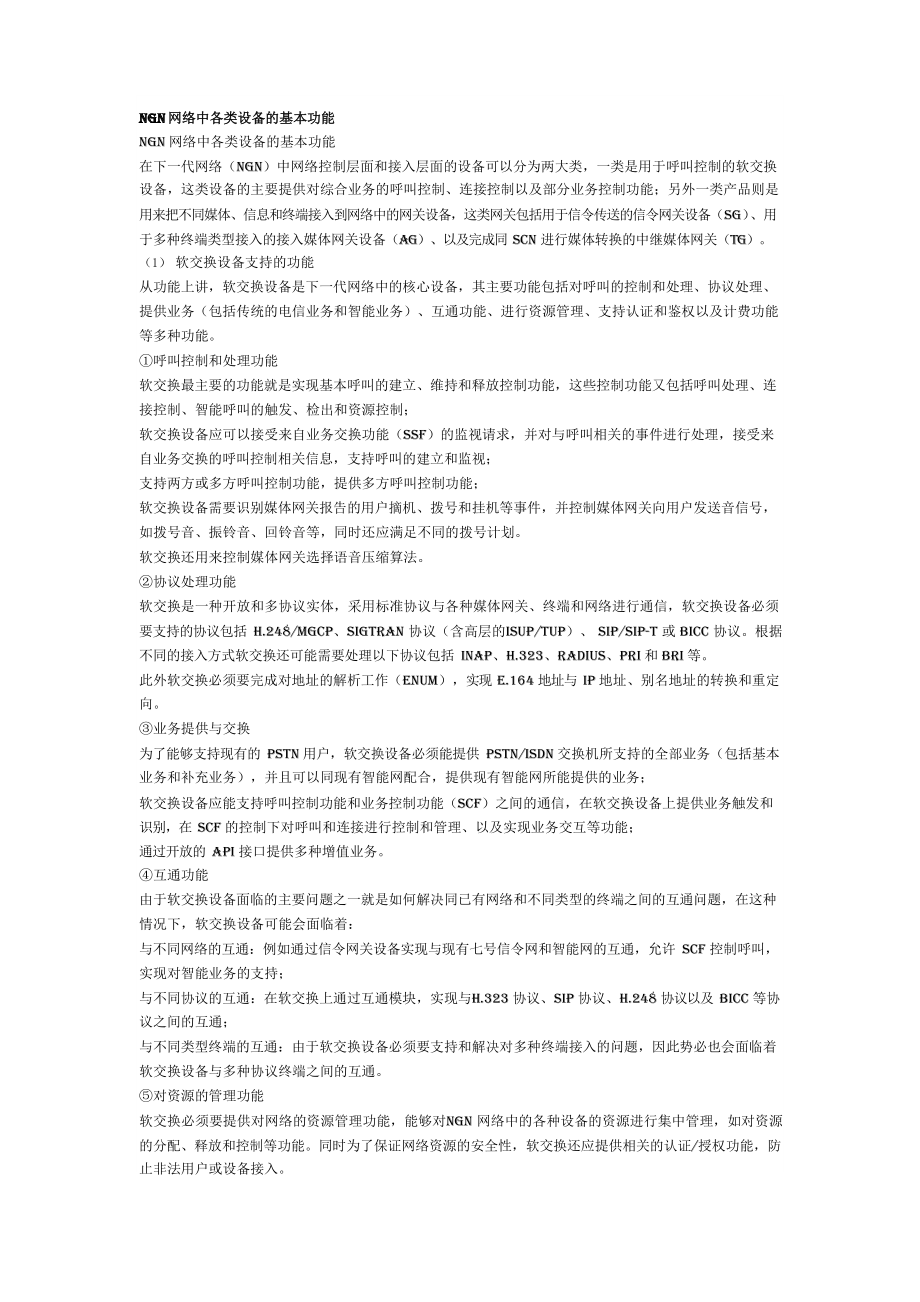

NGN 网络中各类设备的基本功能NGN 网络中各类设备的基本功能在下一代网络（NGN）中网络控制层面和接入层面的设备可以分为两大类，一类是用于呼叫控制的软交换设备，这类设备的主要提供对综合业务的呼叫控制、连接控制以及部分业务控制功能；另外一类产品则是用来把不同媒体、信息和终端接入到网络中的网关设备，这类网关包括用于信令传送的信令网关设备（SG）、用于多种终端类型接入的接入媒体网关设备（AG）、以及完成同 SCN 进行媒体转换的中继媒体网关（TG）1） 软交换设备支持的功能从功能上讲，软交换设备是下一代网络中的核心设备，其主要功能包括对呼叫的控制和处理、协议处理、提供业务（包括传统的电信业务和智能业务）、互通功能、进行资源管理、支持认证和鉴权以及计费功能等多种功能①呼叫控制和处理功能软交换最主要的功能就是实现基本呼叫的建立、维持和释放控制功能，这些控制功能又包括呼叫处理、连接控制、智能呼叫的触发、检出和资源控制；软交换设备应可以接受来自业务交换功能（SSF）的监视请求，并对与呼叫相关的事件进行处理，接受来自业务交换的呼叫控制相关信息，支持呼叫的建立和监视； 支持两方或多方呼叫控制功能，提供多方呼叫控制功能；软交换设备需要识别媒体网关报告的用户摘机、拨号和挂机等事件，并控制媒体网关向用户发送音信号， 如拨号音、振铃音、回铃音等，同时还应满足不同的拨号计划。
软交换还用来控制媒体网关选择语音压缩算法②协议处理功能软交换是一种开放和多协议实体，采用标准协议与各种媒体网关、终端和网络进行通信，软交换设备必须要支持的协议包括 H.248/MGCP、SIGTRAN 协议（含高层的ISUP/TUP）、 SIP/SIP-T 或 BICC 协议根据不同的接入方式软交换还可能需要处理以下协议包括 INAP、H.323、RADIUS、PRI 和 BRI 等此外软交换必须要完成对地址的解析工作（ENUM），实现 E.164 地址与 IP 地址、别名地址的转换和重定向③业务提供与交换为了能够支持现有的 PSTN 用户，软交换设备必须能提供 PSTN/ISDN 交换机所支持的全部业务（包括基本业务和补充业务），并且可以同现有智能网配合，提供现有智能网所能提供的业务；软交换设备应能支持呼叫控制功能和业务控制功能（SCF）之间的通信，在软交换设备上提供业务触发和识别，在 SCF 的控制下对呼叫和连接进行控制和管理、以及实现业务交互等功能；通过开放的 API 接口提供多种增值业务④互通功能由于软交换设备面临的主要问题之一就是如何解决同已有网络和不同类型的终端之间的互通问题，在这种情况下，软交换设备可能会面临着：与不同网络的互通：例如通过信令网关设备实现与现有七号信令网和智能网的互通，允许 SCF 控制呼叫，实现对智能业务的支持；与不同协议的互通：在软交换上通过互通模块，实现与H.323 协议、SIP 协议、H.248 协议以及 BICC 等协议之间的互通；与不同类型终端的互通：由于软交换设备必须要支持和解决对多种终端接入的问题，因此势必也会面临着软交换设备与多种协议终端之间的互通。
⑤对资源的管理功能软交换必须要提供对网络的资源管理功能，能够对NGN 网络中的各种设备的资源进行集中管理，如对资源的分配、释放和控制等功能同时为了保证网络资源的安全性，软交换还应提供相关的认证/授权功能，防止非法用户或设备接入⑥计费功能为了满足软交换设备的商用性，需要软交换实现对呼叫的计费功能，包括详细计费和复式计次2） 网关类设备的功能概述①信令网关设备支持的功能PSTN 业务与 IP 网络的互通首先是解决如何用 IP 网络来传送 PSTN 的业务，那么与传统网相关的支撑网——NO.7 信令网也必然会涉及到如何在 IP 网中传送的问题由于信令系统对于传统 PSTN 业务具有重要的支撑作用，因此在 IP 网中传送 PSTN 信令时就必须要考虑信令对可靠性、时延和带宽的要求，与高层应用接口，以及使用不同协议时的选路问题等多方面的因素信令网关（SG）就是满足这些要求的一个设备， 它是在 No.7 信令网与 IP 网的边缘接收和发送信令消息的信令代理设备，它用在 No.7 信令网与 IP 网的关口，对信令消息进行中继、翻译或终结处理信令网关根据与其相连的软交换的应用情况，选择相关的信令适配协议，来实现对 NO.7 信令消息的传送。
根据目前所预见的应用，目前在信令网关上应用的信令适配层主要是 M3UA 协议和 M2PA 协议从信令网关的组网应用上划分，可以分为信令代理方式的组网应用以及信令转接点方式的应用这两种应用方式的主叫区别就是信令网关是否与软交换设备共用信令点编码②媒体网关设备支持的功能媒体网关设备在网络中的作用是将一种网络中的媒体格式转换成另外一个网络所要求的媒体格式，在 NGN的网络中从其功能上分可以将媒体网关分为中继媒体网关和用户接入媒体网关媒体网关设备主要完成的功能包括：语音处理功能：媒体网关需要完成对语音的编解码功能，提供相关的回声控制功能，支持静音压缩和舒适噪音插入功能，同时为了保证通话质量和降低 VOIP 的时延抖动，媒体网关还都具备有输入缓冲功能呼叫处理与控制功能：媒体网关应能识别出用户的摘机、挂机、拨号等事件，以及用户占线等用户状态， 并通过相关的协议功能向软交换进行报告，并根据软交换的命令对媒体网关所负责的承载连接进行呼叫控制资源控制功能：媒体网关的资源控制功能包括对资源状态的管理和资源分配两部分，资源状态管理是指向软交换报告物理实体的状态改变情况，资源分配则是根据软交换的命令为对相关连接释放资源或预留资源等功能。
管理维护功能：媒体网关设备应能检测出同软交换设备之间的连接情况，并能根据低层的连接情况向软交换报告出现的异常故障QoS 的管理功能：媒体网关设备应当可以根据网络的业务情况动态调整输入缓冲，保证网络的端到端时延，并能通过相关的机置（例如：回声控制功能），保证网络通信的服务质量媒体网关根据其在网络中应用的位置又可以分为中继媒体网关和接入媒体网关，这两种类型的网关主要区别是在进行媒体转换时其接入侧的技术方式不同接入媒体网关主要完成把不同类型的终端接入到软交换的网络，这些终端包括模拟用户接入、ISDN 终端接入，V5 接入、LAN、xDSL 等不同类型的终端与接入网关不同的是，中继网关完成的主要功能则是把现有 PSTN/ISDN 的 PCM 中继上的媒体流转换为 IP 媒体流。
