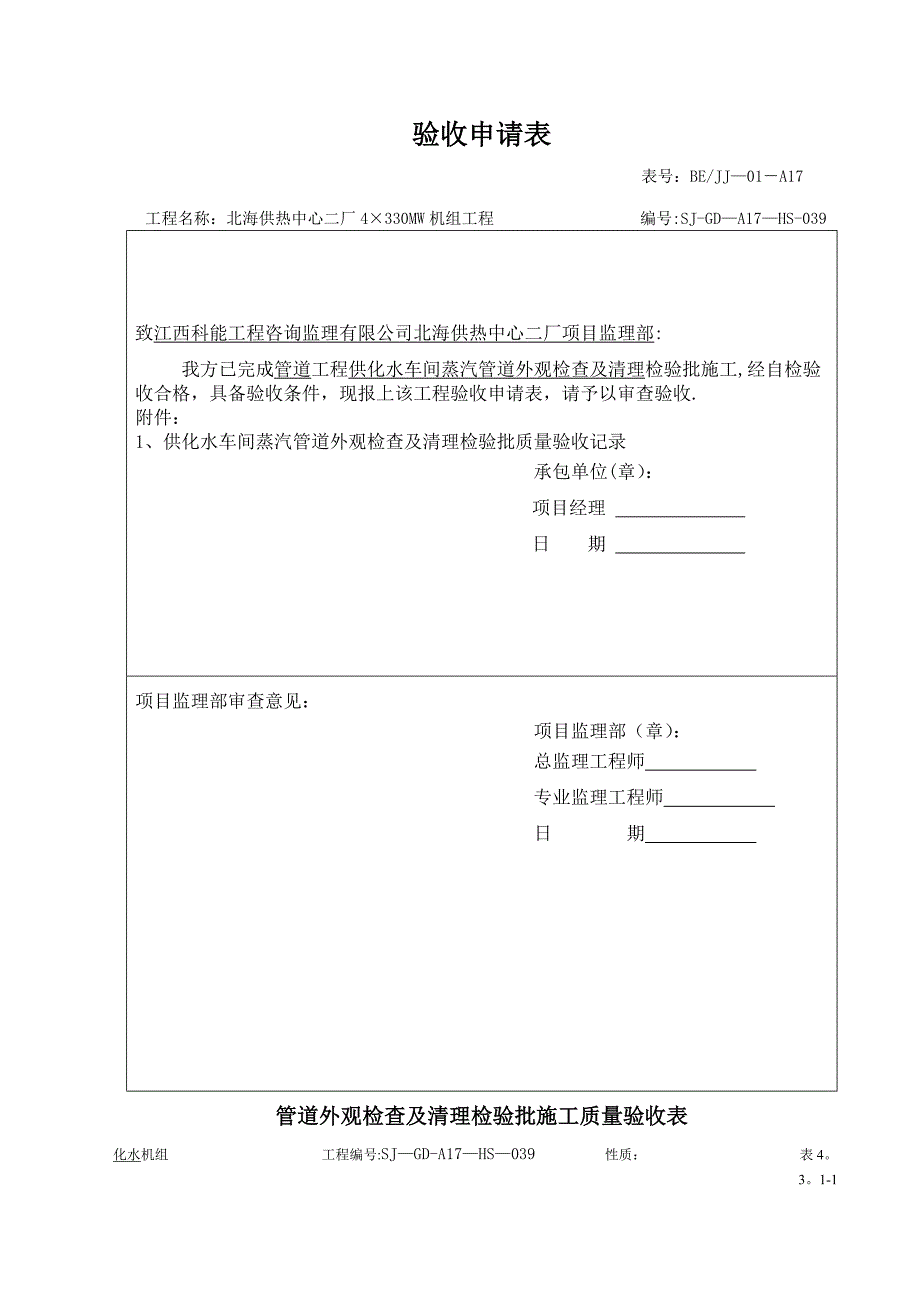

验收申请表 表号：BE/JJ—01－A17工程名称：北海供热中心二厂4×330MW机组工程 编号:SJ-GD—A17—HS-039致江西科能工程咨询监理有限公司北海供热中心二厂项目监理部: 我方已完成管道工程供化水车间蒸汽管道外观检查及清理检验批施工,经自检验收合格，具备验收条件，现报上该工程验收申请表，请予以审查验收.附件：1、供化水车间蒸汽管道外观检查及清理检验批质量验收记录承包单位(章）：项目经理 日 期 项目监理部审查意见：项目监理部（章）：总监理工程师 专业监理工程师 日 期 管道外观检查及清理检验批施工质量验收表化水机组 工程编号:SJ—GD-A17—HS—039 性质： 表41-1分部工程名称北海供热中心二厂4×330MW机组工程供化水车间蒸汽管道安装工序检 验 项 目性质单位质量标准质量检验结果结论管道外观检查规格、型号主控符合设计要求并符合DL5031-94中第3章的有关规定符合要求材质主控符合设计要求，其材料化学成分、机械性能、冲击韧性、热处理状态或金相分析结果应符合相应国家标准符合要求表面检查无裂纹、缩孔、夹杂、粘砂、折叠、漏焊、重皮等缺陷；表面应光滑，不允许有尖锐划痕；凹陷深度不得超过1.5mm，凹陷尺寸不应大于管子周长的5%，且不大于40mm符合要求管道清理一般要求管道内部无严重锈蚀、油污、油漆、焊渣、泥沙等杂物符合要求内部清理酸洗清理主控符合厂家要求酸洗工艺，内部无锈蚀，并有一层钝化保护膜蒸汽清理主控管道内部无锈蚀、重皮、焊渣等杂物，露金属光泽物理清理主控管道内部无油污、锈蚀、重皮、焊渣等杂物,露金属光泽符合要求封闭管道两端封闭牢固、可靠符合要求验收结论： 监理单位：验收单位 签 字施工单位年 月 日监理单位年 月 日制造单位／ 年 月 日设计单位／ 年 月 日建设单位年 月 日验收申请表 表号：BE/JJ-01－A17工程名称：北海供热中心二厂4×330MW机组工程 编号：SJ-GD-A17—HS-040致江西科能工程咨询监理有限公司北海供热中心二厂项目监理部： 我方已完成管道工程供化水车间蒸汽管道预制检验批施工，经自检验收合格,具备验收条件，现报上该工程验收申请表，请予以审查验收。
附件：1、供化水车间蒸汽管道预制检验批质量验收记录承包单位(章）:项目经理 日 期 项目监理部审查意见：项目监理部（章）:总监理工程师 专业监理工程师 日 期 管道预制检验批施工质量验收表化水机组 工程编号：SJ—GD—A17—HS-040 性质： 表41-2分部工程名称北海供热中心二厂4×330MW机组工程供化水车间蒸汽管道安装工序检 验 项 目性质单位质量标准质量检验结果结论配管一般要求符合DL5031-94中第5章的相关要求符合要求坡口清洁度、型式及尺寸主控符合DL5031—94第5章中5.18及5.110的规定符合要求对接管平直度Dn①≤100 主控mm≤10111101011Dn＞100 主控mm≤22211211111焊缝检验主控符合DL/T869的有关规定符合规定配管组件长度符合配管划分图要求符合要求配管组件封闭组件两端封闭牢固、可靠牢固、可靠配管标识管段统一编号并有清晰、可靠的标识，应有一一对应的管线图符合要求验收结论: 监理单位:验收单位 签 字施工单位年 月 日监理单位年 月 日制造单位／ 年 月 日设计单位／ 年 月 日建设单位年 月 日注1：Dn是指管道的公称直径验收申请表 表号：BE/JJ—01－A17工程名称:北海供热中心二厂4×330MW机组工程 编号：SJ-GD—A17-HS—041致江西科能工程咨询监理有限公司北海供热中心二厂项目监理部： 我方已完成管道工程供化水车间蒸汽管道阀门检查安装检验批施工，经自检验收合格，具备验收条件，现报上该工程验收申请表,请予以审查验收。
附件：1、供化水车间蒸汽管道阀门检查安装检验批质量验收记录承包单位(章）：项目经理 日 期 项目监理部审查意见:项目监理部（章）：总监理工程师 专业监理工程师 日 期 阀门检查安装检验批施工质量验收表化水机组 工程编号：SJ-GD—A17-HS-041 性质： 表4.3.1-3分部工程名称北海供热中心二厂4×330MW机组工程供化水车间蒸汽管道安装工序检 验 项 目性质单位质量标准质量检验结果结论阀门检查检查一般要求符合DL5031-94第3章中3.51的规定和设计要求符合要求规格、型号主控符合设计规定符合规定阀门行程开闭灵活到位,指示正确符合要求阀门检验①主控符合GB50235-97或DL5031-94中的有关规定符合规定清洁度内部清洁无杂物，油系统阀门内部应无型砂、油漆等符合要求阀门安装安装位置位置准确便于检修和操作，阀门型号规格与设计一致符合要求安装方向主控按介质流向确定方向正确无误符合要求传动装置活动接头转动灵活，传动杆与阀杆轴线的夹角不大于30°.如有电动装置，须与阀门连接良好无卡涩现象，规格型号符合设计要求，应方便操作符合要求操作机构操作机构灵活准确灵活准确阀门连接法兰连接不得强力对口,对称均匀紧固，焊接连接应符合DL/T869的相关规定符合规定验收结论：监理单位：验收单位签 字施工单位 年 月 日监理单位 年 月 日制造单位／ 年 月 日设计单位／ 年 月 日建设单位 年 月 日注1:凡进口阀门和制造单位要求不允许解体的阀门可不进行解体检查，但必须有制造单位书面确认文件.验收申请表 表号:BE/JJ-01－A17工程名称:北海供热中心二厂4×330MW机组工程 编号:SJ-GD—A17—HS—042致江西科能工程咨询监理有限公司北海供热中心二厂项目监理部： 我方已完成管道工程供化水车间蒸汽管道支吊架安装检验批施工,经自检验收合格,具备验收条件,现报上该工程验收申请表,请予以审查验收。
附件：1、供化水车间蒸汽管道支吊架安装检验批质量验收记录承包单位(章）：项目经理 日 期 项目监理部审查意见：项目监理部（章）：总监理工程师 专业监理工程师 日 期 中、低压管道支吊架安装检验批施工质量验收表化水机组 工程编号：SJ—GD—A17-HS-042 性质： 表4.5.2分部工程名称北海供热中心二厂4×330MW机组工程供化水车间蒸汽管道安装工序检验项目性质单位质量标准质量检验结果结论管部配制材质符合设计要求符合要求型式与加工尺寸符合设计要求，各部配合良好,外形光洁符合要求孔眼与拉杆直径偏差mm≤33211232112螺纹拉杆平直无弯曲,焊接牢固,螺纹无断齿毛刺,与螺母配合良好符合要求滑动板滑动面应光洁，无毛刺符合要求导向板应和底板垂直,每对导向板相互平行,间距符合要求符合要求抱箍、支座垫板平滑吻合，无凹凸现象，弯曲半径正确符合要求滚珠及滚柱组表面加工光洁，转动灵活符合要求弹簧套筒及弹簧盒平整,内外壁光洁，上下套筒配合良好符合要求弹簧外观与几何尺寸表面无裂纹、折叠、分层等缺陷，尺寸符合图纸要求符合要求根部配制型式与加工尺寸符合设计要求符合要求焊缝检查符合DL/T869的有关规定符合规定。
