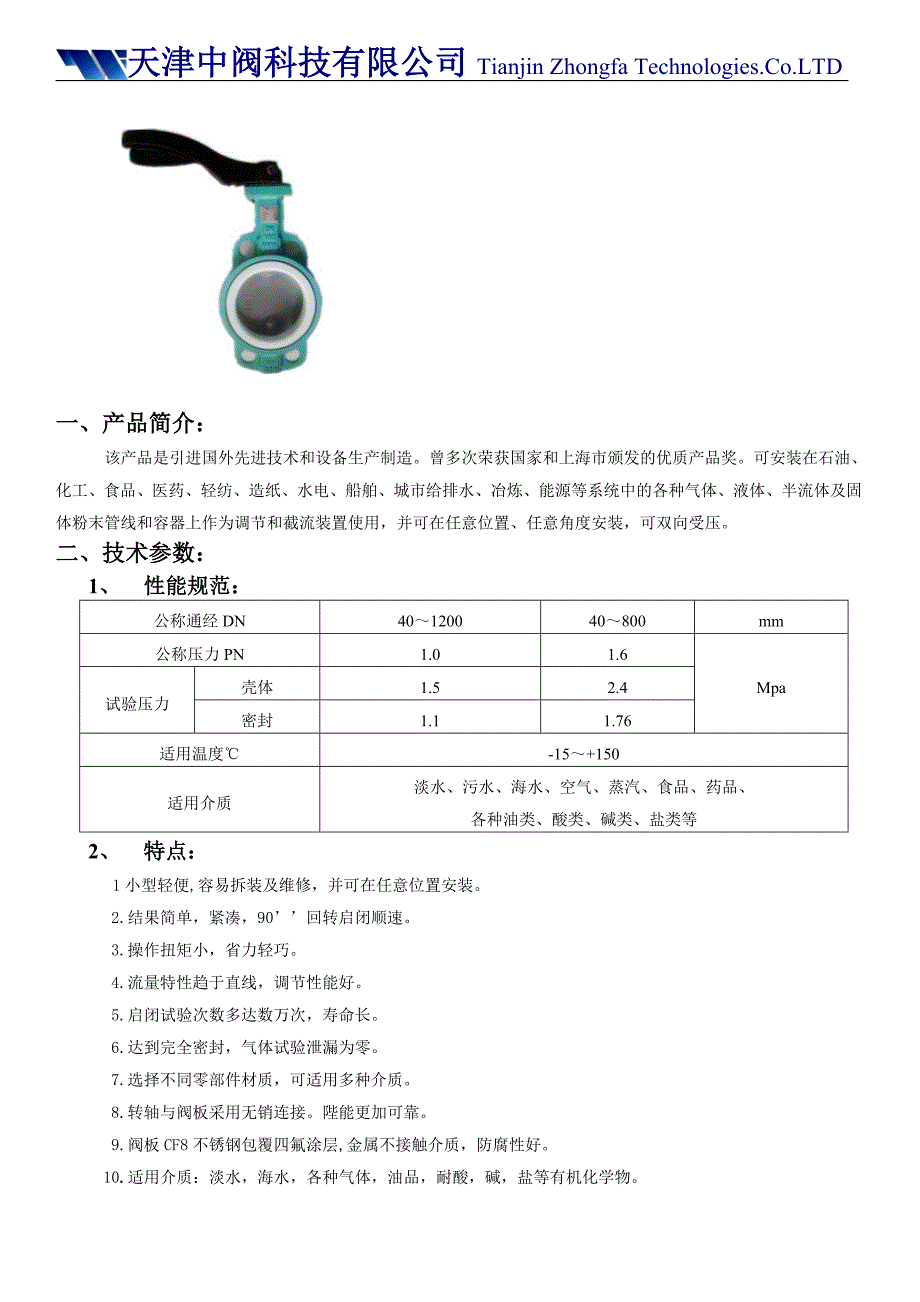

天津中阀科技有限公司 Tianjin Zhongfa Technologies.Co.LTD一、产品简介：该产品是引进国外先进技术和设备生产制造曾多次荣获国家和上海市颁发的优质产品奖可安装在石油、化工、食品、医药、轻纺、造纸、水电、船舶、城市给排水、冶炼、能源等系统中的各种气体、液体、半流体及固体粉末管线和容器上作为调节和截流装置使用，并可在任意位置、任意角度安装，可双向受压二、技术参数：1、 性能规范：公称通经 DN 40～1200 40～800 mm公称压力 PN 1.0 1.6壳体 1.5 2.4试验压力密封 1.1 1.76Mpa适用温度℃ -15～+150适用介质淡水、污水、海水、空气、蒸汽、食品、药品、各种油类、酸类、碱类、盐类等2、 特点：1 小型轻便,容易拆装及维修，并可在任意位置安装2.结果简单，紧凑，90’ ’回转启闭顺速3.操作扭矩小，省力轻巧4.流量特性趋于直线，调节性能好5.启闭试验次数多达数万次，寿命长6.达到完全密封，气体试验泄漏为零7.选择不同零部件材质，可适用多种介质8.转轴与阀板采用无销连接陛能更加可靠9.阀板 CF8 不锈钢包覆四氟涂层,金属不接触介质，防腐性好。
10.适用介质：淡水，海水，各种气体，油品，耐酸，碱，盐等有机化学物天津中阀科技有限公司 Tianjin Zhongfa Technologies.Co.LTD三、外形尺寸、连接尺寸、重量：1、 “A”型蝶阀外形尺寸、连接尺寸、重量：规格(mm) (inch)） A B C D L H D1 n-φ K E n1-φ1 φ2 G n2-M总 重Kg50 2″ 161 80 42 52.9 32 84.84 120 4-23 77 57 4-6.7 12.6 118 - 2.565 2.5″ 175 89 44.7 64.5 32 96 136 4-27 77 57 4-6.7 12.6 137 - 3.280 3″ 181 95 45.2 78.8 32 61 160 8-18 77 57 4-6.7 12.6 143 - 3.6100 4″ 200 114 52.1 104 32 71 185 4-25 92 70 4-10.3 15.77 156 - 4.9125 5″ 213 127 54.4 123.3 32 82 215 4-23 92 70 4-10.3 18.92 190 - 7150 6″ 226 139 55.8 155.6 32 91 238 4-25 92 70 4-10.3 18.92 212 - 7.8200 8″ 260 175 60.6 202.5 45 113 76 295 4-25 4-23 115 89 4-14.3 22.10 268 - 13.2250 10″ 292 203 65.6 250.5 45 92 357 4-29 115 89 4-14.3 28.45 325 - 19.2300 12″ 337 242 76.9 301.6 45 105 407 4-29 140 108 4-14.3 31.60 403 - 32.5350 14″ 368 267 76.5 333.3 45 91 467 4-30 140 108 4-14.3 31.6 436 - 41.3400 16″ 400 309 85.7 389.6 5172 101 102 515 525 4-26 4-30 197 159 4-20.6 33.1537.9 488 - 61450 18″ 422 328 104.6 440.5 5172 88 92 565 585 4-26 4-30 197 159 4-20.6 3842.86 539 - 79500 20″ 480 360 130.28 491.6 5378 97 102 620 650 4-26 4-33 197 159 4-20.6 41.1545.72 594 - 128600 24″ 562 459 151.36 592.5 7082 113 121 725 770 20-30 20-36 276 216 4-22.2 50.6553.98 824 - 188700 28″ 624 520 163 695 6682 110 840 24-30 20-36 300 254 8-18 55 63.35 895 -4-M33 284800 32″ 672 591 188 795 6682 124 950 24-33 24-39 300 254 8-18 55 63.35 1015 - 368900 36″ 720 656 203 865 118 118 1050 24-33 300 254 8-18 75 1115 4-M30 7131000 40″ 800 722 216 965 141 130 1160 24-36 300 254 8-18 85 1230 4-M33 864注：DN50（ 2″ ） ～ 800（ 32″ ） “A”型 蝶 阀 分 别 适 用 于 150LB 压 力 级 ， 与 阀 门 连 接 的 管 法 兰 连 接 尺 寸 参 照 法 兰 连 接 尺 寸 表 。
蝶 阀上 法 兰 可 通 用 于 手 动 、 蜗 轮 蜗 杆 传 动 、 电 动 气 动 等 表 中 DN50（ 2″ ） ～ 500（ 20″ ） 中 D1和 n-φ 尺 寸 为 蝶 阀 本 身 安 装 定 位 尺 寸 ， 其 中DN50（ 2″ ） ～ 350（ 14″ ） 的 D1和 n-φ 尺 寸包 容 GB9112-88， DIN2501（ 德 国 ）， BS4504（ 英 国 ）， ISO2084、 ISO2531（ 国 际 标 准 ）， BS10-E（ 英 国 ）， ANSI125（ 美 国 ） 等 法 兰 连 接标 准 。
