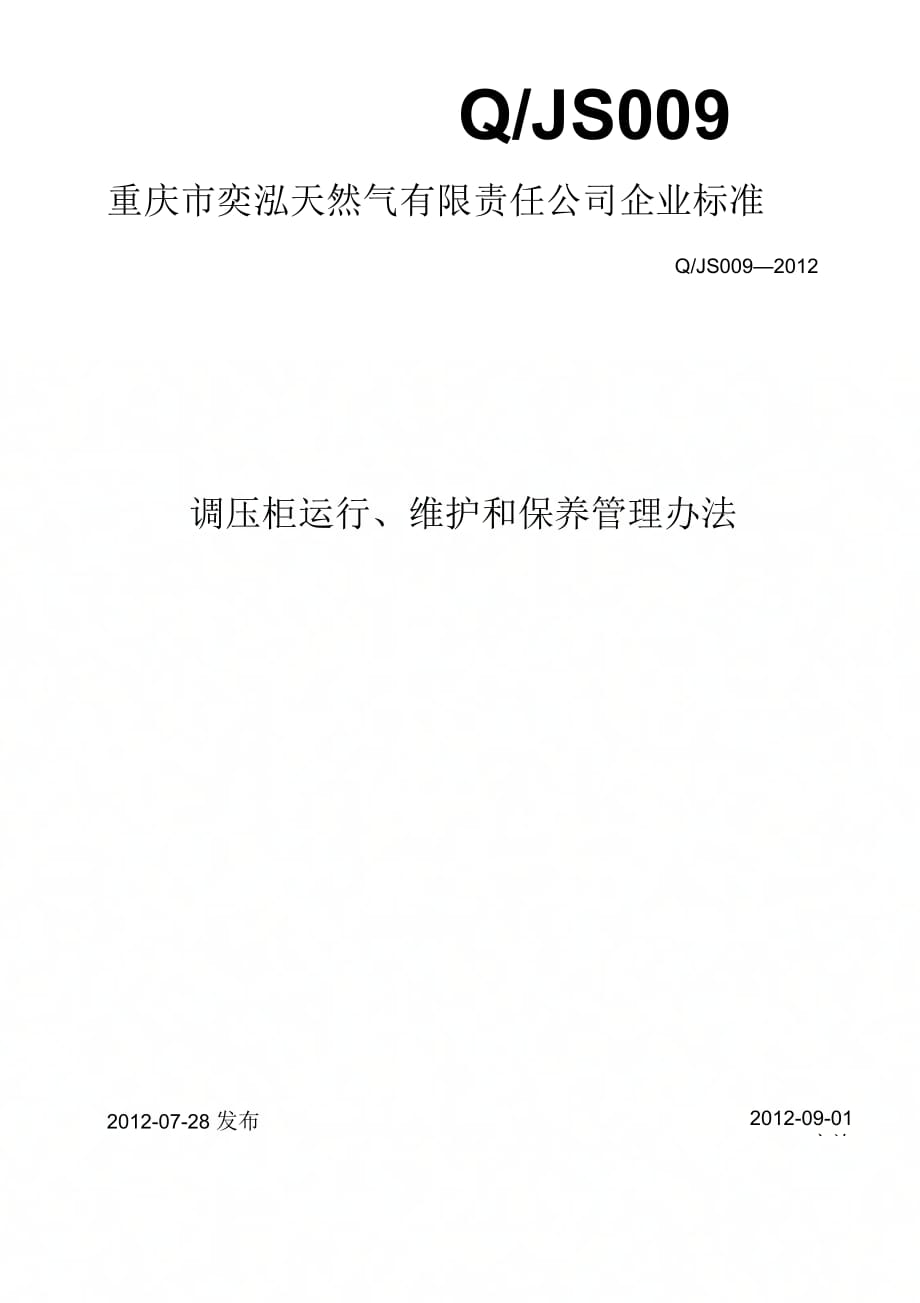

Q/JS009重庆市奕泓天然气有限责任公司企业标准Q/JS009—2012调压柜运行、维护和保养管理办法2012-09-01 实施2012-07-28 发布重庆市奕泓天然气有限责任公司发布重庆市奕泓天然气有限责任公司调压柜运行、维护和保养管理办法1、主题内容及适用范围1.1本办法适用于城镇燃气管道供应的天然气的工业用气，公共建筑用气和居民生活用气1.2本办法适用于进口压力不大于 0.4MPa（表压）的带超压切断功能的调压器的运行维护管理， 其适应的压力范围为：进口压力：0.05 — 0.4MPa出口压力：0.001 — 0.1MPa1.3本办法规定了调压柜设备中的带超压切断功能的调压器的运行、维护和保养、检测和更换调压 器等的管理要求1.4调压柜设备中的主、副路调压 器，应选用经市级质量监督检测部门检测合格的，并符合“GB16802-1997〈〈城镇燃气调压器》”规范的产品1.5调压柜设备运行的设计、安装应符合安全合理、可靠方便的原则和确保维护、检测或更换调压器不得间断供气的原则2、 引用标准：GB16802-1997 〈〈城镇燃气调压器》CJJ51-2006 〈〈城镇燃气设施运行、维护和抢修安全技术规程》GB50028-2006 〈〈城镇燃气设计规范》CJJ33-89 〈〈城镇燃气输配工程施工及验收规范》3、 主要内容与要求3.1带超压切断功能的主路调压器和副路调压器的压力设定及切换方法3.1.1 压力设定3.1.1.1 调压柜设备在出厂时，其副路调压器的出口工作压力设定为主路调压器出口工作压力设定值的0.9倍；副路超压切断阀的启动压力设定值则高于主路超压切断阀的启动压力设定值：① 调压器出口工作压力 <3 KPa时，副路切断阀启动压力设定值为主路切断阀启动压力设定值的 1.1倍，且不大于4.5KPa；② 0.003 MPa v调压器出口工作压力v 0.2MPa时，副路切断阀启动压力设定值为主路切断阀启动 压力设定值的1.1倍；③ 0.2MPa v调压器出口工作压力v 2.5Mpa时，副路切断阀启动压力设定值为主路切断阀启动压力 设定值的1.05倍。
3.1.1.2 调压器的关闭压力应为调压器出口压力设定值的 1.1〜1.25倍3.1.1.3 超压切断阀的启动压力设定值应为高于调压器的出口压力设定值的 1.4〜1.5倍3.1.2切换方法双调压器并联运行组合的调压柜设备在运行或维护维修过程中， 有时需要进行主路和副路的人工切换，即将主路关闭而由原作备用的副路供气，或将正在供气的副路恢复为备用，由主路正常供气 3.1.2.1主路切换为副路供气缓慢关闭主路进口阀门， 随着主路调压器出口压力下降至副路调压器的启动压力， 副路调压器自动开启，再缓慢关闭主路的出口阀门（此时可进行主路的维护、维修） 副路正常工作后可按需要将其出 口压力调至主路调压器出口压力设定值 ，以满足压力参数要求3.1.2.2 副路（倒回）切换为主路供气首先将副路调压器出口压力 （倒回）降至为原副路调压器的出口压力设定值 （即0.9倍主路调压器出口工作压力设定值），开启主路切断阀，再缓慢开启主路进口阀门向主路充气，待主路调压器进出口 压力稳定后，调整并检查其主路调压器出口压力设定值和主路超压切断阀的启动压力设定值， 待合符要求后，再缓慢开启主路出口阀门，随着出口压力升高至使副路调压器自动关闭。
3.2运行注意事项：3.2.1调压柜设备运行在充气、设定、启用、维护和验收时，检查主、副路调压器的进、出口球阀是否 处于关闭状态3.2.2当启用调压柜设备中的双调压器并联运行工作时：首先打开副路调压器后端管路上的取压铜球阀，开启副路的切断阀，缓慢微开副路进气球阀向副路充气，待稳定气流 5min后，检测副路调压器的出口压力设定值 P22并调整为0.9倍主路调压器出口压力设定值 （应用在小区调压柜中，即比主路调压器出口压力设定值低 0.2〜0.3KPa），待P22压力稳定后，再检测副路超压切断阀的启动压力设定值Pq2并调整为1.1倍主路超压切断阀的启动压力设定值（应用在小区调压柜中 ，且不大于4.5KPa）,再缓慢地将副路调压器的进、出口球阀完全开启；其次打开主路调压器后端管路上的取压铜球阀， 开启主路的切断阀，缓慢微开主路进气球阀向主路充气，待稳定气流 5min后，检测主路调压器的出口压 力设定值P21并调整到主路调压器出口压力设定值， 待P21压力稳定后，再检测主路超压切断阀的启动压力设定值 Pq1并调整到（1.4〜1.5 ）倍的主路调压器出口压力设定值（即 1.4〜1.5闷），再缓慢地将主路调压器的进、出口球阀完全开启，随着主路调压器出口压力升高至副路调压器出口压力以上后, 副路调压器自动关闭；此时主路调压器工作，副路调压器备用。
一旦主路调压器出现关闭故障后，副路调压器会自动启动供气；此后，调压柜设备运行及可进入正常供气3.2.3当主路调压器清洗滤芯或检修维护主路调压设施时，及缓慢关闭主路调压器前后的球阀，此时，副路调压器自动启动保证供气； 当副路调压器清洗滤芯或检修维护副路调压设施时， 及缓慢关闭副路调压器前后的球阀后进行作业；从而确保不停气作业3.2.4调压柜设备中的主、副路调压器每 12个月一次互换工作供气；其具体操作如下：⑴首先缓慢关闭副路调压器后的球阀， 使副路调压器停止运行， 再将副路超压切断阀的启动压力设定值％2调低为Pq1值（即1.4〜1.5 P21）；⑵将主路调压器出口压力设定值 P2i调低为P22值（应用在小区调压柜中，即调低0.2〜0.3KPa）;⑶将副路调压器前后的球阀缓慢地全开启， 再将副路调压器出口压力设定值 P22调升为P21值（应用在小区调压柜中，即调升0.2〜0.3KPa）,待调压器出口压力稳定后；⑷再缓慢关闭主路调压器后的球阀， 使主路调压器停止运行，再将主路超压切断阀的启动压力设定值Pqi调升至Pq2值（应用在小区调压柜中，且不大于4.5KPa）;检测调压器关闭压力 Pg值，合格后，再缓慢地全开启调压器前后的球阀投入供气运行；此时，副路调压器工作，主路调压器自动关闭，主、副路调压器已互换工作供气。
3.3日常维护与保养3.3.1应每月巡检一次主路调压器、副路调压器、过滤器、阀门、安全装置、仪器仪表等设备的运行工况，不得有泄漏等异常情况3.3.2在调压柜设备的上下游端，特别是下游端必须安装一台 R2008S压力记录仪（杭州美控公司制造），做到时时记录和显现输送天然气压力的变化情况， 从而时时监测了双调压器的运行工况， 并能确保时时检测运行压力的数据记录资料； 并能做到对新通气或检修后的上线调压器， 在一周之内24h检测运行压力一次，并能保存检测运行压力的数据记录资料3.3.3调压柜设备中的调压器的关闭压力值 （Pg）应每月检测一次，超压切断阀的启动压力设定值 （Pq）应每季度检测一次，放散压力值 （Pf）应每年检测一次3.3.4调压柜设备中的过滤器应每 6个月清洗滤芯一次，更换滤芯应视其介质清洁程度和使用工况而定3.3.5调压柜设备中的调压器的阀瓣、橡胶膜片、 O形圈等易老化或溶胀的橡胶件应每 6个月检查一次，更换备件应视其使用工况而定；调压器的橡胶密封件的使用应 24个月更换一次3.4调压柜设备中的各种仪器仪表， 应按有关规定定期送技监检验部门进行检定， 合格者方可使用U盘拷回录入计算机，将压力数3.5在调压柜设备中的压力记录仪内存的数据记录资料必须每月一次用据曲线填入设备档案卡片内，以备随时分析检查专用。
3.6做好检测维护保养工作记录， 内容包括：检查日期、工作内容、 检测数据、处理结果、工作者签名;检测的运行压力数据记录资料必须填入设备档案卡片内，以备随时检查4、本办法自公布之日起执行，请各单位在执行本办法过程中，注意总结经验，发现问题及时向公司技术部门反应情况，以便逐步充实、完善、修订附加说明：本标准由重庆市奕泓天然气有限责任公司提出；本标准由重庆市奕泓天然气有限责任公司 *****部负责起草；。
