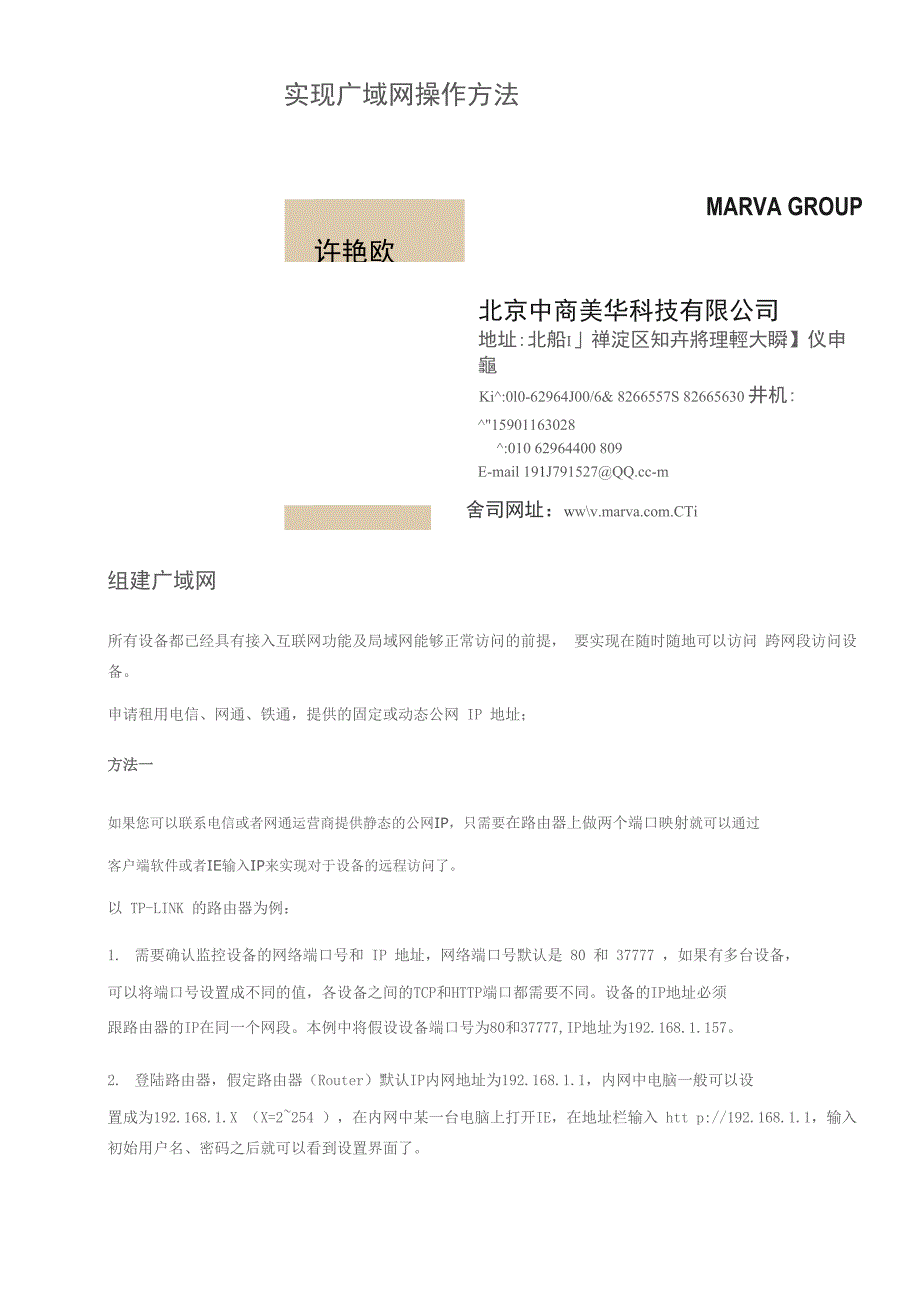

实现广域网操作方法许艳欧销售二程师MARVA GROUP北京中商美华科技有限公司地址:北船I」禅淀区知卉將理輕大瞬】仪申龜Ki^:0l0-62964J00/6& 8266557S 82665630 井机: ^"15901163028^:010 62964400 809E-mail 191J791527@.cc-m—级代理裔舍司网址：ww\.CTi组建广域网所有设备都已经具有接入互联网功能及局域网能够正常访问的前提， 要实现在随时随地可以访问 跨网段访问设备申请租用电信、网通、铁通，提供的固定或动态公网 IP 地址；方法一如果您可以联系电信或者网通运营商提供静态的公网IP，只需要在路由器上做两个端口映射就可以通过客户端软件或者IE输入IP来实现对于设备的远程访问了以 TP-LINK 的路由器为例：1. 需要确认监控设备的网络端口号和 IP 地址，网络端口号默认是 80 和 37777 ，如果有多台设备，可以将端口号设置成不同的值，各设备之间的TCP和HTTP端口都需要不同设备的IP地址必须跟路由器的IP在同一个网段本例中将假设设备端口号为80和37777,IP地址为192.168.1.157。
2. 登陆路由器，假定路由器（Router）默认IP内网地址为192.168.1.1，内网中电脑一般可以设置成为192.168.1.X （X=2~254 ），在内网中某一台电脑上打开IE，在地址栏输入 htt p://192.168.1.1，输入初始用户名、密码之后就可以看到设置界面了•运行状态•设置向导 *网路参埜■♦无銭参数* DHC7服务器*转垸规贝I： +安全设冒*路由功能+ IP与MAC鄴定♦动态DHS工具更爹•!？-匸TKK宽帶路由 寻，谙点芒查看»6路由^Web管理软件(Router Web Manager) 4产品型号(Model No.)： TL-WR541G/542G54Mbps Wireless Broadband Router•将合HEE E02. 11肃准，兼容IEEE 802.】lb标惟•采用TP-LINK域軽m无蝕伕输技术，伕蠕距离是普通lib、11沪品的 倍，传输范围扩區到4~9倍•自行硏发制琏j自主软件知识产权 ＞保陣软件不断免费升级」适合将来更高 层次和更新要求深til市fit联按7K自服公81TP-UWK TECMNOLOOiES CO.. LTD.Mtt < *wwrik4«nl( com cn1）点击左边“转发规则”。
2）在展开的菜单里面点击 “虚拟服务器”•运行伏态•设置向导 今网络参数♦无线参数♦ DHCP 服务 §8-转发规则•虚拟^务器•特殊应用程序• DWZ主机• VPnP设置 +安全设置+路由功能♦ IP与MAC鄴定•动态DMS ♦JRiSTM虔拟服务器定义了广域冈服务端口和局域网网結服务器Z间的映射关系 ＞所有对该广域网 服务端口的访问将合被亶定位络通过1哋址扌F定的局域网网络服务88・ID服务端口址协议状态配置1137776192.168. 1 159ALL生效編辑fill37777192.168.1 157ALL生效編辑圖除380192.168. 1.157AU,生效编辑删除481192.168. 1 159ALL生敢| 勵傭条目］| 血有条目 ~| ［使饼有衮自 ~11 11除所育条r~~~i r^~n r«i3）在右边点击添加新条目4）确认设备的网络端口号和 IP 地址 5）在右边服务端口号中填“80”， IP地址中填“ 192.168.1.157”，协议选择"ALL"，状态 为“生效”，常用服务器端口号保持默认，点击保存6)再点击添加新条目，服务器端口号填入“37777”， IP 地址中填入“192.168.1.157”，协议选择“ALL”，状态为“生效”，常用服务器端口号保持默认，点击保存。
TP-LINK昉无找16輸距高租眼，延辰无线颁域!•运行状态•设置向导•网络參数♦无线参数• DHCP服务器•转发规则•虚拟服务器•特殊应用程序• DNZ主机• UPnF设置♦安全设置•SS由功能♦ IP与MAC绑定•动态DHS♦系纭T貝虚拟服务器定义了厂域网服务谛口和局域网网络服务務之间的映射关系-所 有对该广域网服务鑰口的访问将会被重定位给運过IP地址指定的局域网网络服务器.服务端口号：801IP地址:192 168. 1.1571协價：ALL v切V常用服务端口号:一谱选择一VCXX-XX or XX)p^l [»1 [ir>i•运行状态 •设置向导 ■网絡参数 ■无銭参数 + DHCP服务器 ■转发規则•虔拟眼芻3S•特殊应用程序• DMZ3E51• VPnF设置 •安全设量 •路由功能+ IP与MAC绑定•动态DHS•系统工具蛊拟服务器虚拟服务器定义了广域网服务端口和局域网网络服务器之间的映射关系.所 有对该广域网服务端口的访问将会被重定位给II过IP地址指定的局域网网络 服务器.服务集口号:TP地址:协诛：状态：窜用服芻第口号:OCX-XX or XX)若实现多台设备广域网，重复步骤(4)( 5) (6)，但必须区分TCP和HTTP端口号。
说明：一般路由器中有个端口映射(Port Mapping )或者虚拟服务器(Virtual Server)的设置 用户需要在路由器(Router)的“管理界面”中相应的端口映射界面中，设置好相应的需要映射 的端口，协议，内网地址等，才能生效设置的方法可能会因为路由器(Router)不同的品牌和 型号，在设置的方法上也会有所不同端口映射支持的网络协议有TCP/UDP/ALL，所以进行端口 映射设置时，如果不熟悉，可以选择 ALL 都支持设置完成后保存重启路由器注：在路由器的运行状态里査看WAN 口的IP地址，固定IP做好端口映射后直接输入公网固定IP访问即可一般可在路由器的运行状态里査看PPPOE为动态IP，静态为固定IP方法二如果对外的是动态 IP 做好端口映射后，需要再做域名解析，端口映射详见方法一域名解析分为两种，通过硬盘机的 DDNS 及在支持域名解析的路由器上做域名解析的操作1.利用设备自带的 DDNS 功能服务器类型：选择 CN 99 DDNS ，同时将“使能”选中；服务器IP:若有显示www.3322.org默认也可以，建议更改为：members.3322.org服务器端口：80； 域名：管理域名中申请一个动态域名（如： dhipc.3322.org ）；注：申请此域名时注册的 IP 地址必须绑定的是指向的设备IP地址。
例如网络环境是这样的：一台PC，一台监控设备共享一台 路由器访问外网，PC和监控设备都使用私有的IP地址，那么在给设备做域名解析时申请的域名 对应的主机IP地址应该是路由器的IP地址，如60.186.104.144用户：在希网网络注册一个新用户（如：chalong）；密码：申请用户时对应的密码注：DDNS设置好后，假如域名访问不稳定时需査看扩展配置-DNS设置进行修改，首选 DNS 设置为：8.8.8.8备用 DNS 设置为：8.8.4.4 ； 如下图：2、以TP-Link路由器为例：路由器中的DDNS设置：服务提供者选择花生壳，输入在 网站上注册的用户名及密码，启用 DDNS 选择打勾，点击登录连接状态显示正在连接中„„（见下图*运行帕呷矜传皤陋囲艦服，如DSE*无瞬?散* wo圉.辭*琼世規則I条录 遇出］I俚畔I阿叫腿第匸西： 栾肩用：网按化5:3PS :在网页中输入 http:// ，访问第一台设备； 输入http:// :81，访问第二台设备端口不是80的情况下，访问时域名或IP后面都需要加冒号端口号）方法三PPPOE 实现广域网DVR支持PPP0E自动拨号的功能可以连接Modem进行ADSL拨号获取公网IP地址进行访问，方 法如下：1、在系统设置-网络设置中，开启PPPOE功能，及双击进入PPPOE界面。
2、输入ADSL拨号的用户名密码保存后然后重启机器3、设备重起后等待一段时间那么会在IP地址处显示拨号获得的IP地址，然后通过拨号的公网IP 地址进行访问4、但是通过这种方式获得的ip地址是动态的，那么会给用户访问时造成困扰，IP总是会改变, 可通过域名解析来绑定动态IP,正常绑定后使用域名通过客户端软件或者IE直接输入域名的 方式来访问客户端PSS正常运行中按F1键可查看使用说明文档）注：域名解析操作可通过硬盘机的DDNS，支持域名解析的路由器上做域名解析的操作域名解析 的具体操作详见方法二客户端访问方法：PSS打开后，在配置管理一设置管理---点击添加，输入设备的相关信息后保存 确定即可殘备管理设备信息表用户：admin -超级管理员 搜索设备设备信息名称,:详细:使用DDN5fzhj0575；gi 中,netIP:端口：禺豎类型：IF1端口类型180.117.27...37777数字礦盘录像机122.224.11...37777数字硬盘录像机218.10.6.1037777数字硬盘录像机124.205.18...37777数字哽盘录像机111.3.166....37777数字硬盘录像机zhj0575.gic...37777数字硬盘录像机hongyu.ui 匚…37777数字硬盘录像机221.224.16...37777数字硬盘录像机yjydy.gicp....37777数字破盘录像机123.178.23...37777网络摄像机115.197.67...37777数字硬瘵录像机喪 __一一型二二二二二二二二二二二确定名称： 设备在程序中显示的名称。
例如:在设备列表中显示的名称，自定义填写，无要求 详细： 设备的附加备注信息，可不填写使用DDNS:不需要选择，以及DDNS服务器信息不需要填写IP： 局域网输入设备的局域网IP,广域网输入广域网IP地址或域名，若填写域名则不用加任何符号及端口，详细可见上图端口： 默认是 37777 ，若有更改则填写更改后的端口型号： 设备的产品型号（一般默认即可）类型： 设备的产品类型用户名： 登录设备所需要的用户名密码： 登录设备所需要的密码登录类型： :登录设备的网络连接方式（一般默认即可）添加完成后右下角会有提示框提示是否添加成功，若添加成功后，右上角的设备列表里右键点 击登陆，提示登陆成功后，如下图所示：丄耳■1P55 'b-4.CM曰£4司叫■制町IBWWWWWWWWWWWWWWWW哲厂Htr苗te " faTtOtlKtS凰吏# ” IB *』耒础呂-£lZi 民【'主V4.W。
