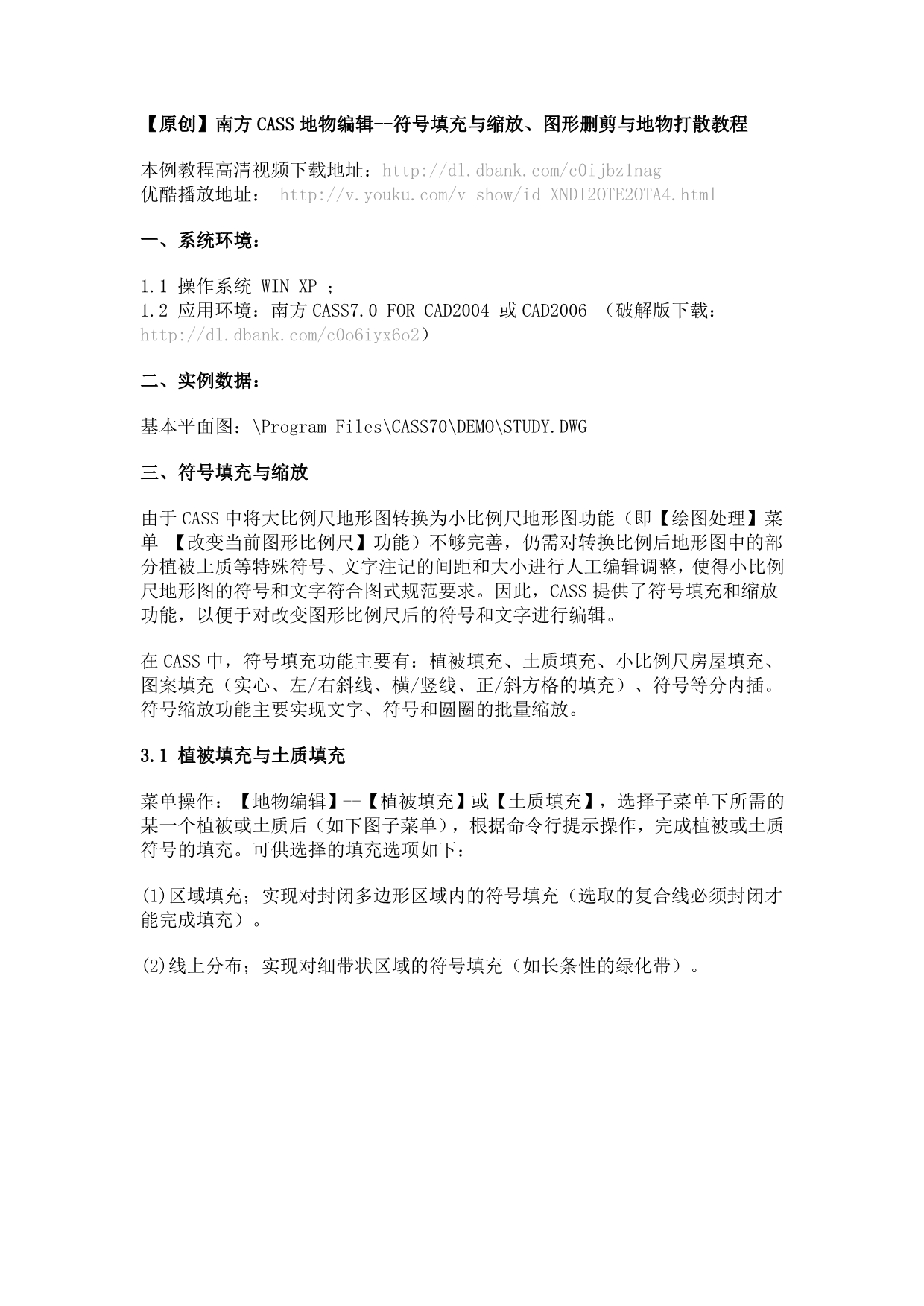

原创】南方 CASS 地物编辑--符号填充与缩放、图形删剪与地物打散教程本例教程高清视频下载地址： 操作系统 WIN XP ；1.2 应用环境：南方 CASS7.0 FOR CAD2004 或 CAD2006 （破解版下载： Files\CASS70\DEMO\STUDY.DWG三、符号填充与缩放由于 CASS 中将大比例尺地形图转换为小比例尺地形图功能（即【绘图处理】菜单-【改变当前图形比例尺】功能）不够完善，仍需对转换比例后地形图中的部分植被土质等特殊符号、文字注记的间距和大小进行人工编辑调整，使得小比例尺地形图的符号和文字符合图式规范要求因此，CASS 提供了符号填充和缩放功能，以便于对改变图形比例尺后的符号和文字进行编辑在 CASS 中，符号填充功能主要有：植被填充、土质填充、小比例尺房屋填充、图案填充（实心、左/右斜线、横/竖线、正/斜方格的填充）、符号等分内插符号缩放功能主要实现文字、符号和圆圈的批量缩放 3.1 植被填充与土质填充菜单操作：【地物编辑】--【植被填充】或【土质填充】，选择子菜单下所需的某一个植被或土质后（如下图子菜单），根据命令行提示操作，完成植被或土质符号的填充。
可供选择的填充选项如下：(1)区域填充；实现对封闭多边形区域内的符号填充（选取的复合线必须封闭才能完成填充）2)线上分布；实现对细带状区域的符号填充（如长条性的绿化带）提示 1.植被或土质符号填充的间距须预先在【文件】菜单--【CASS 参数配置】的“地物绘制”选项卡内的“填充符号间距（mm）”中进行设置根据规范要求，植被或土质符号的图上最小间距为 10mm，也可根据植被的实际密度适当放大，通常“填充符号间距（）”项输入 20mm提示 2.使用“线上分布”选项填充植被或土质符号时，填充符号的方向与所选择的线段正交根据规范要求植被和土质符号均统一朝向北图廓，须选中填充符号后打开 CAD 的“特性”工具栏，对这些“参照块”符号旋转至 0 度方向提示 3.通过【CASS 参数配置】中“填充符号间距（mm）”值的修改，使用【地物编辑】-【重新生成】功能，可实现对封闭区域内符号填充间距的快速调整3.2 小比例尺房屋填充菜单操作：【地物编辑】--【小比例尺房屋填充】，根据命令提示行操作，单选封闭的房屋复合线，实现小比例尺中的房屋进行斜线填充提示：根据地形图图示规范要求，1：2000 及更小比例尺地形图中的房屋须使用与水平方向成 45 度角、间距 1mm 的斜线进行填充。
如图所示3.3 图案填充菜单操作：【地物编辑】--【图案填充】，根据命令提示行操作，单选下列可填充的图案：(1)实心；(2)右斜线；(3)左斜线；(4)横线；(5)竖线；(6)斜方格；(7)正方格输入填充线条间距，并选择须填充的封闭的多边形后，再指定填充图案的颜色，即可实现指定封闭的复合线区域填充成指定的图案，如下图所示3.4 符号等分内插菜单操作：【地物编辑】--【图案填充】，根据命令提示行操作，实现在两个相同独立符号之间插入指定个数的相同独立符号已有的两端符号应相同，否则此功能无法进行）命令行提示：请选择一端独立符号:请选择另一端独立符号: 按提示输入两端符号 请输入内插符号数: 系统将按此数目进行符号内插3.5 批量缩放菜单操作：【地物编辑】--【批量缩放】，可选择对文字、符号、圆圈的大小进行单独或批量缩放操作 （1）【文字】缩放功能：对屏幕上的注记文字进行批量放大或缩小或者位移命令行提示：1、选目标／2、选层、颜色或字体〈1〉：① 输入 1，提示选择对象: 进行目标选择，用窗口、All 等各种方式均可，系统将自动过滤出文字目标给文字起点 X 坐标差:给文字起点 Y 坐标差: 输入文字起点 X、Y 方向的坐标差值，通常默认为0.给文字缩放比: 输入缩放比，大于 1 为放大，小于 1 为缩小。
② 输入 2，提示：C 颜色／LA 图层／S 字体〈C〉：键入 C，则通过颜色选目标，然后会提示“颜色号／〈？〉：”空回车则系统会提供各种颜色代码，输入颜色代码后批量选择对应颜色的所有文字；键入 LA，则以图层选目标，然后会提示输入“图层名称”来批量选择该图层上的所有文字；键入 S，则以字体选目标，然后会提示输入“字体名”来批量选择对应字体的所有文字2）【符号】缩放功能：在屏幕上批量地放大或缩小选中的符号命令行提示：空回车选目标／〈输入图层名〉： 若直接接回车，则可逐个选择目标若输入图层名，则选中对应图层中的所有“独立块”符号，对非独立块符号无任何影响给符号缩放比: 输入符号的缩放比3） 【圆圈】缩放功能：按比例缩放或按固定半径批量缩放圆圈命令行提示：空回车选目标／〈输入图层名〉：若直接接回车，则可逐个选择目标若输入图层名，则选中对应图层中的所有圆请选择: 1.按比例缩放/2.按固定半径： 输入 1 则按照比例缩放进行缩放，输入 2 则按固定半径进行缩放提示 1：【圆圈】缩放只针对 CAD 中的基本几何对象--“圆”有效，对 CAD 中的“独立块”无效例如 CASS 中有很多圆形的符号通常定义为 CAD 的“独立块”（例如，电杆、检修井盖、图根控制点等），尽管某个独立符号在外观上是一个圆，但却被定义为 CAD 的“独立块”而不是“圆”，所以，不能使用【圆圈】缩放对这些独立符号进行缩放，而要使用【符号】缩放功能。
提示 2：在绘制不同比例尺的地形图时，除了用户对文字和符号的大小有特殊要求外，CASS 系统默认的文字、符号的大小基本符合地形图图示规范要求，所以，【地物编辑】--【批量缩放】功能很少使用同时，通过直接使用 CAD 的图层控制和特性工具栏，也基本能够实现批量的缩放功能四、求中心线菜单操作：【地物编辑】--【求中心线】，通过选定两条复合线求出这两天复合线之间的中心线命令提示行：选择第一条复合线:选择第二条复合线: 选择两条相邻的符合线请输入中线滤波参数: 输入所求中心线的滤波阀值，阀值越大复合线结点越少，线条越不光滑提示：根据地形图图示规范要求，使用双线表示的地物（如道路、沟渠等），当图上宽度大于 1mm 时，依比例表示，即用双线表示；当图上宽度小于 1mm 是，不依比例表示，即用不依比例的单线表示例如：实际宽度为 2m 的乡村道路，在 1：500 比例尺的地形图中，图上宽度为4mm，须使用虚实双线按照光影法依比例表示，而在 1：2000 比例尺的地形图中，图上宽度为 1mm，须使用不依比例单虚线小路表示如下图所示当使用 CASS 中【改变当前比例尺】功能将 1:500 地形图转换为小比例尺1:2000 地形图后，原来双线表示的乡村道路，并不能够自动变换为不依比例单线表示，所以，【求中心线】功能就有了用武之地，求出两条复合线的中心线，然后修改中心线的属性即可快速解决道路沟渠等在小比例尺地形图中使用不依比例单线表示的问题。
五、批量删剪和局部存盘5.1 批量删剪/批量剪切菜单操作：【地物编辑】--【批量删剪】或【批量剪切】，可实现鼠标框选窗口/指定多边形区域内或外图形对象的删除或修剪1） 窗口删剪/剪切:命令行提示：窗口删剪/修剪 —第一角:另一角: 通过指定鼠标拖动框选窗口两角来确定删剪/剪切窗口用一点指定剪切方向... 用鼠标指定删除窗内还是窗外的图形点到窗口外即删剪/剪切窗口外图形，反之删剪/剪切窗口内图形2） 依指定多边形删剪/剪切命令行提示：多边形窗口删剪 -- 选择 Pline 线围成的封闭删剪边界选择对象: 选择多边形（多边形应先用封闭复合线画出）用一点指定剪切方向... 指定点在多边形内，则删剪/剪切里面的图形；指定点在多边形外，则删剪/剪切去外面的图形提示：【批量删剪】用来删除窗口/多边形内或外所完全包含和相交的所有图形对象；【批量剪切】用来删除与窗口/多边形所相交的图形对象，不删除完全包含在窗口/多边形内或外的图形对象如下图所示5.2 局部存盘菜单操作：【地物编辑】-【局部存盘】，可将鼠标框选窗口/指定多边形区域内的图形对象另存为新的 DWG 图形文件，主要用于图幅分幅保存1）窗口内的图形存盘命令行提示：窗口内图形存盘—左下角:右上角:用鼠标拖动框选窗口两角来确定保存的图形对象。
请等待... 在弹出的“输入存盘图形文件名”对话框中输入存盘文件名，点击“保存”按钮后保存为新的 dwg 文件2）多边形内图形存盘注意：先用复合线画好封闭的多边形区域命令行提示：选择多边形边界: 鼠标点击预先绘制好的封闭多边形请等待... 在弹出的“输入存盘图形文件名”对话框中输入存盘文件名，点击“保存”按钮后保存为新的 dwg 文件提示：图形局部存盘结束后，可使用 UNDO 撤销命令将消失的图形找回六、地物打散6.1 打散独立图块菜单操作：【地物编辑】-【地物打散】-【打散独立图块】，把图块、多义线等复杂实体分离成简单实体，以便按要求编辑或修改一次只能分离一级复杂实体操作过程：弹出“本操作执行前应注意将原有图形存盘，是否继续？”的信息框，点击“是”按钮后，命令行提示：(1)手工选择要打散的图块 ： 手工选择一个或多个需要打散的独立图块，打散选中的独立图块2)打散相同编码的图块： 选择一个独立图块，则可打散图面上所有具有相同属性编码的独立图块6.2 打散复杂线型 菜单操作：【地物编辑】-【地物打散】-【打散复杂线型】，将 CASS 中特有的复杂线形（如陡坎、斜坡等）打散为简单的点、直线、多段线等基本几何图形，以便在单纯的 Auto CAD 中能够正常显示地形图中的复杂线型。
操作过程：弹出“本操作执行前应注意将原有图形存盘，是否继续？”的信息框，点击“是”按钮后，命令行提示：(1)手工选择要打散的复杂线型实体： 手工选择一个或多个需要打散的复杂线型，打散选中的复杂线型2)打散相同编码的复杂线型实体： 选择一个复杂线型，则可打散图面上所有具有相同属性编码的复杂线型提示：在对大面积的地形图进行批量分幅前，使用【打散复杂线型】功能，可以避免分幅图中被强制打断的陡坎、斜坡等复杂线型出现线型混乱现象（即陡坎斜坡等线型的示坡齿出现朝向错误）同时，可以使没有安装 CASS 软件的用户，能够在单纯的 Auto CAD 中正常显示地形图中的复杂线型。
