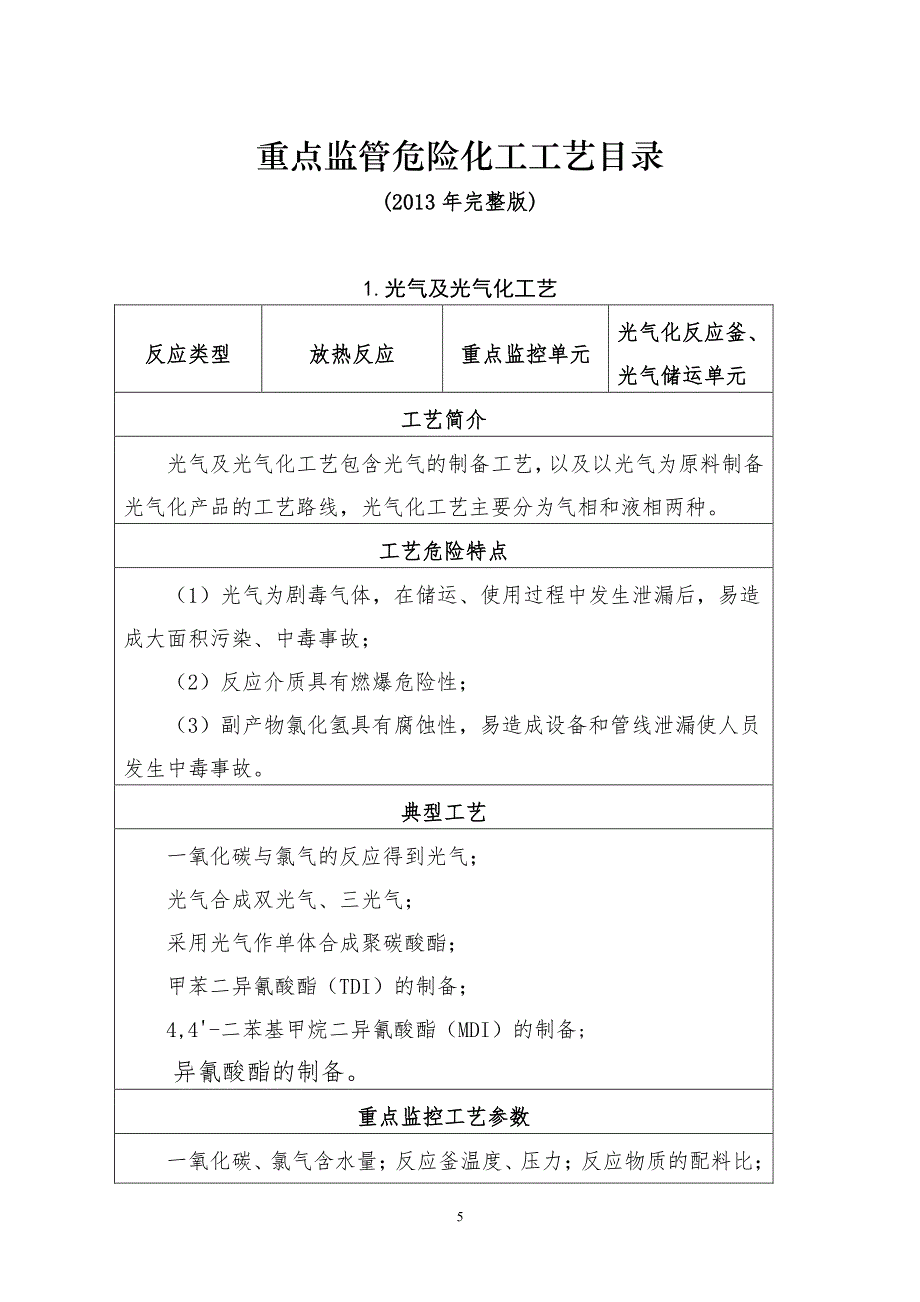

5 重点监管危险化工工艺目录 (2013(2013 年年完整完整版版) ) 1.光气及光气化工艺 反应类型反应类型 放热反应放热反应 重点监控单元重点监控单元 光气化反应釜、光气化反应釜、 光气储运单元光气储运单元 工艺简介工艺简介 光气及光气化工艺包含光气的制备工艺， 以及以光气为原料制备 光气化产品的工艺路线，光气化工艺主要分为气相和液相两种 工艺危险特点工艺危险特点 （1）光气为剧毒气体，在储运、使用过程中发生泄漏后，易造 成大面积污染、中毒事故； （2）反应介质具有燃爆危险性； （3）副产物氯化氢具有腐蚀性，易造成设备和管线泄漏使人员 发生中毒事故 典型工艺典型工艺 一氧化碳与氯气的反应得到光气； 光气合成双光气、三光气； 采用光气作单体合成聚碳酸酯； 甲苯二异氰酸酯（TDI）的制备； 4,4'-二苯基甲烷二异氰酸酯（MDI）的制备; 异氰酸酯的制备 重点监控工艺参数重点监控工艺参数 一氧化碳、 氯气含水量； 反应釜温度、 压力； 反应物质的配料比； 6 光气进料速度；冷却系统中冷却介质的温度、压力、流量等 安全控制的基本要求安全控制的基本要求 事故紧急切断阀；紧急冷却系统；反应釜温度、压力报警联锁； 局部排风设施；有毒气体回收及处理系统；自动泄压装置；自动氨或 碱液喷淋装置； 光气、 氯气、 一氧化碳监测及超限报警； 双电源供电。
宜采用的控制方式宜采用的控制方式 光气及光气化生产系统一旦出现异常现象或发生光气及其剧毒 产品泄漏事故时， 应通过自控联锁装置启动紧急停车并自动切断所有 进出生产装置的物料，将反应装置迅速冷却降温，同时将发生事故设 备内的剧毒物料导入事故槽内，开启氨水、稀碱液喷淋，启动通风排 毒系统，将事故部位的有毒气体排至处理系统 7 2.电解工艺（氯碱） 反应类型反应类型 吸热反应吸热反应 重点监控单元重点监控单元 电解槽、电解槽、 氯气储运单元氯气储运单元 工艺简介工艺简介 电流通过电解质溶液或熔融电解质时， 在两个极上所引起的化学 变化称为电解反应涉及电解反应的工艺过程为电解工艺许多基本 化学工业产品（氢、氧、氯、烧碱、过氧化氢等）的制备，都是通过 电解来实现的 工艺危险特点工艺危险特点 （1）电解食盐水过程中产生的氢气是极易燃烧的气体，氯气是 氧化性很强的剧毒气体，两种气体混合极易发生爆炸，当氯气中含氢 量达到 5％以上，则随时可能在光照或受热情况下发生爆炸； （2）如果盐水中存在的铵盐超标，在适宜的条件（pH4.5）下， 铵盐和氯作用可生成氯化铵， 浓氯化铵溶液与氯还可生成黄色油状的 三氯化氮。
三氯化氮是一种爆炸性物质，与许多有机物接触或加热至 90℃以上以及被撞击、摩擦等，即发生剧烈的分解而爆炸； （3）电解溶液腐蚀性强； （4）液氯的生产、储存、包装、输送、运输可能发生泄漏 典型工艺典型工艺 氯化钠（食盐）水溶液电解生产氯气、氢氧化钠、氢气； 氯化钾水溶液电解生产氯气、氢氧化钾、氢气 重点监控工艺参数重点监控工艺参数 电解槽内液位；电解槽内电流和电压；电解槽进出物料流量；可 8 燃和有毒气体浓度；电解槽的温度和压力；原料中铵含量；氯气杂质 含量（水、氢气、氧气、三氯化氮等）等 安全控制的基本要求安全控制的基本要求 电解槽温度、压力、液位、流量报警和联锁；电解供电整流装置 与电解槽供电的报警和联锁；紧急联锁切断装置；事故状态下氯气吸 收中和系统；可燃和有毒气体检测报警装置等 宜采用的控制方式宜采用的控制方式 将电解槽内压力、槽电压等形成联锁关系，系统设立联锁停车系 统 安全设施，包括安全阀、高压阀、紧急排放阀、液位计、单向阀 及紧急切断装置等 9 3.氯化工艺 反应类型反应类型 放热反应放热反应 重点监控单元重点监控单元 氯化反应釜、氯化反应釜、 氯气储运单元氯气储运单元 工艺简介工艺简介 氯化是化合物的分子中引入氯原子的反应， 包含氯化反应的工艺过 程为氯化工艺，主要包括取代氯化、加成氯化、氧氯化等。
工艺危险特点工艺危险特点 （1）氯化反应是一个放热过程，尤其在较高温度下进行氯化，反 应更为剧烈，速度快，放热量较大； （2）所用的原料大多具有燃爆危险性； （3）常用的氯化剂氯气本身为剧毒化学品，氧化性强，储存压力 较高，多数氯化工艺采用液氯生产是先汽化再氯化，一旦泄漏危险性较 大； （4）氯气中的杂质，如水、氢气、氧气、三氯化氮等，在使用中 易发生危险，特别是三氯化氮积累后，容易引发爆炸危险； （5）生成的氯化氢气体遇水后腐蚀性强； （6）氯化反应尾气可能形成爆炸性混合物 典型工艺典型工艺 （1）取代氯化 氯取代烷烃的氢原子制备氯代烷烃； 氯取代苯的氢原子生产六氯化苯； 氯取代萘的氢原子生产多氯化萘； 甲醇与氯反应生产氯甲烷； 乙醇和氯反应生产氯乙烷（氯乙醛类） ； 10 醋酸与氯反应生产氯乙酸； 氯取代甲苯的氢原子生产苄基氯等 （2）加成氯化 乙烯与氯加成氯化生产 1,2-二氯乙烷； 乙炔与氯加成氯化生产 1,2-二氯乙烯； 乙炔和氯化氢加成生产氯乙烯等 （3）氧氯化 乙烯氧氯化生产二氯乙烷； 丙烯氧氯化生产 1,2-二氯丙烷； 甲烷氧氯化生产甲烷氯化物； 丙烷氧氯化生产丙烷氯化物等。
（4）其他工艺 硫与氯反应生成一氯化硫； 四氯化钛的制备； 次氯酸、次氯酸钠或 N-氯代丁二酰亚胺与胺反应制备 N- 氯化物； 氯化亚砜作为氯化剂制备氯化物； 黄磷与氯气反应生产三氯化磷、五氯化磷等 重点监控工艺参数重点监控工艺参数 氯化反应釜温度和压力；氯化反应釜搅拌速率；反应物料的配比； 氯化剂进料流量；冷却系统中冷却介质的温度、压力、流量等；氯气杂 质含量（水、氢气、氧气、三氯化氮等） ；氯化反应尾气组成等 安全控制的基本要求安全控制的基本要求 11 反应釜温度和压力的报警和联锁；反应物料的比例控制和联锁；搅 拌的稳定控制；进料缓冲器；紧急进料切断系统；紧急冷却系统；安全 泄放系统；事故状态下氯气吸收中和系统；可燃和有毒气体检测报警装 置等 宜采用的控制方式宜采用的控制方式 将氯化反应釜内温度、压力与釜内搅拌、氯化剂流量、氯化反应釜 夹套冷却水进水阀形成联锁关系，设立紧急停车系统 安全设施，包括安全阀、高压阀、紧急放空阀、液位计、单向阀及 紧急切断装置等 12 4.硝化工艺 反应类型反应类型 放热反应放热反应 重点监控单元重点监控单元 硝化反应釜、硝化反应釜、 分离单元分离单元 工艺简介工艺简介 硝化是有机化合物分子中引入硝基（-NO2）的反应，最常见的 是取代反应。
硝化方法可分成直接硝化法、 间接硝化法和亚硝化法， 分别用于生产硝基化合物、硝胺、硝酸酯和亚硝基化合物等涉及 硝化反应的工艺过程为硝化工艺 工艺危险特点工艺危险特点 （1）反应速度快，放热量大大多数硝化反应是在非均相中 进行的，反应组分的不均匀分布容易引起局部过热导致危险尤其 在硝化反应开始阶段，停止搅拌或由于搅拌叶片脱落等造成搅拌失 效是非常危险的， 一旦搅拌再次开动， 就会突然引发局部激烈反应， 瞬间释放大量的热量，引起爆炸事故； （2）反应物料具有燃爆危险性； （3）硝化剂具有强腐蚀性、强氧化性，与油脂、有机化合物 （尤其是不饱和有机化合物）接触能引起燃烧或爆炸； （4）硝化产物、副产物具有爆炸危险性 典型工艺典型工艺 （1）直接硝化法 丙三醇与混酸反应制备硝酸甘油； 氯苯硝化制备邻硝基氯苯、对硝基氯苯； 苯硝化制备硝基苯； 蒽醌硝化制备 1-硝基蒽醌； 13 甲苯硝化生产三硝基甲苯（俗称梯恩梯，TNT） ； 浓硝酸、亚硝酸钠和甲醇制备亚硝酸甲酯； 丙烷等烷烃与硝酸通过气相反应制备硝基烷烃等 （2）间接硝化法 硝酸胍、硝基胍的制备； 苯酚采用磺酰基的取代硝化制备苦味酸等 （3）亚硝化法 2-萘酚与亚硝酸盐反应制备 1-亚硝基-2-萘酚； 二苯胺与亚硝酸钠和硫酸水溶液反应制备对亚硝基二苯胺等。
重点监控重点监控工艺参数工艺参数 硝化反应釜内温度、搅拌速率；硝化剂流量；冷却水流量；pH 值；硝化产物中杂质含量；精馏分离系统温度；塔釜杂质含量等 安全控制的基本要求安全控制的基本要求 反应釜温度的报警和联锁；自动进料控制和联锁；紧急冷却系 统；搅拌的稳定控制和联锁系统；分离系统温度控制与联锁；塔釜 杂质监控系统；安全泄放系统等 宜采用的控制方式宜采用的控制方式 将硝化反应釜内温度与釜内搅拌、硝化剂流量、硝化反应釜夹 套冷却水进水阀形成联锁关系，在硝化反应釜处设立紧急停车系 统，当硝化反应釜内温度超标或搅拌系统发生故障，能自动报警并 自动停止加料 分离系统温度与加热、 冷却形成联锁， 温度超标时， 能停止加热并紧急冷却 硝化反应系统应设有泄爆管和紧急排放系统 14 5.合成氨工艺 反应类型反应类型 吸吸热反应热反应 重点监控单元重点监控单元 合成塔、压缩机、合成塔、压缩机、 氨储存系统氨储存系统 工艺简介工艺简介 氮和氢两种组分按一定比例（1:3）组成的气体（合成气） ，在高 温、高压下（一般为 400—450℃，15—30MPa）经催化反应生成氨的 工艺过程 工艺危险特点工艺危险特点 （1）高温、高压使可燃气体爆炸极限扩宽，气体物料一旦过氧 （亦称透氧） ，极易在设备和管道内发生爆炸； （2）高温、高压气体物料从设备管线泄漏时会迅速膨胀与空气 混合形成爆炸性混合物，遇到明火或因高流速物料与裂（喷）口处摩 擦产生静电火花引起着火和空间爆炸； （3） 气体压缩机等转动设备在高温下运行会使润滑油挥发裂解， 在附近管道内造成积炭，可导致积炭燃烧或爆炸； （4）高温、高压可加速设备金属材料发生蠕变、改变金相组织， 还会加剧氢气、氮气对钢材的氢蚀及渗氮，加剧设备的疲劳腐蚀，使 其机械强度减弱，引发物理爆炸； （5）液氨大规模事故性泄漏会形成低温云团引起大范围人群中 毒，遇明火还会发生空间爆炸。
典型工艺典型工艺 （1）节能 AMV 法； （2）德士古水煤浆加压气化法； 15 （3）凯洛格法； （4）甲醇与合成氨联合生产的联醇法； （5）纯碱与合成氨联合生产的联碱法； （6）采用变换催化剂、氧化锌脱硫剂和甲烷催化剂的“三催化” 气体净化法等 重点监控工艺参数重点监控工艺参数 合成塔、压缩机、氨储存系统的运行基本控制参数，包括温度、 压力、液位、物料流量及比例等 安全控制的基本要求安全控制的基本要求 合成氨装置温度、压力报警和联锁；物料比例控制和联锁；压缩 机的温度、入口分离器液位、压力报警联锁；紧急冷却系统；紧急切 断系统；安全泄放系统；可燃、有毒气体检测报警装置 宜采用的控制方式宜采用的控制方式 将合成氨装置内温度、 压力与物料流量、 冷却系统形成联锁关系； 将压缩机温度、压力、入口分离器液位与供电系统形成联锁关系；紧 急停车系统 合成单元自动控制还需要设置以下几个控制回路： ⑴氨分、冷交液位；⑵废锅液位；⑶循环量控制；⑷废锅蒸汽流 量；⑸废锅蒸汽压力 安全设施，包括安全阀、爆破片、紧急放空阀、液位计、单向阀 及紧急切断装置等 16 6.裂解（裂化）工艺 反应类型反应类型 高温吸热反应高温吸热反应 重点监控单元重点监控单元 裂解炉、 制冷系统、裂解炉、 制冷系统、 压缩机、引风机、压缩机、引风机、 分离单元分离单元 工艺简介工艺简介 裂解是指石油系的烃类原料在高温条件下，发生碳链断裂或脱 氢反应，生成烯烃及其他产物的过程。
产品以乙烯、丙烯为主，同时 副产丁烯、丁二烯等烯烃和裂解汽油、柴油、燃料油等产品 烃类原料在裂解炉内进行高温裂解，产出组成为氢气、低/高碳 烃类、芳烃类以及馏分为 288℃以上的裂解燃料油的裂解气混合物 经过急冷、压缩、激冷、分馏以及干燥和加氢等方法，分离出目标产 品和副产品 在裂解过程中，同时伴随缩合、环化和脱氢等反应由于所发 生的反应很复杂，通常把反应分成两个阶段第一阶段，原料变成的 目的产物为乙烯、丙烯，这种反应称为一次。
