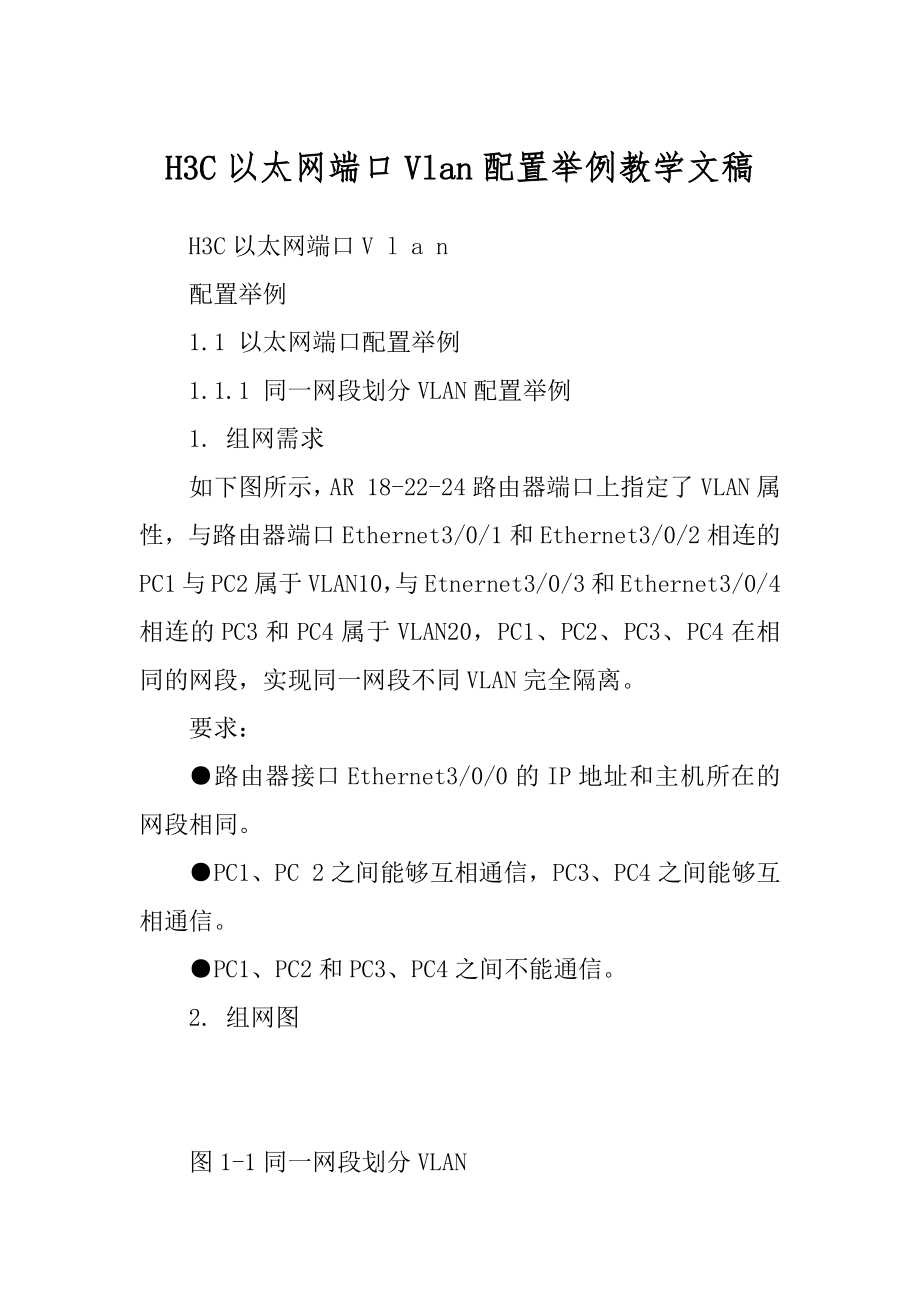

H3C以太网端口Vlan配置举例教学文稿 H3C以太网端口V l a n 配置举例 1.1 以太网端口配置举例 1.1.1 同一网段划分VLAN配置举例 1. 组网需求 如下图所示，AR 18-22-24路由器端口上指定了VLAN属性，与路由器端口Ethernet3/0/1和Ethernet3/0/2相连的PC1与PC2属于VLAN10，与Etnernet3/0/3和Ethernet3/0/4相连的PC3和PC4属于VLAN20，PC1、PC2、PC3、PC4在相同的网段，实现同一网段不同VLAN完全隔离 要求： ●路由器接口Ethernet3/0/0的IP地址和主机所在的网段相同 ●PC1、PC 2之间能够互相通信，PC3、PC4之间能够互相通信 ●PC1、PC2和PC3、PC4之间不能通信 2. 组网图 图1-1同一网段划分VLAN 3. 配置步骤 配置路由器，进入以太网端口视图，指定端口的链路类型，把端口加入到指定VLAN中（如果端口已经是access类型不用执行port link-type access命令）。
配置Ethernet 3/0/1 [Quidway]interface ethernet 3/0/1 [Quidway-Ethernet3/0/1]port link-type access [Quidway-Ethernet3/0/1]port access vlan 10 # 配置Ethernet 3/0/2 [Quidway]interface ethernet 3/2 [Quidway-Ethernet3/0/2]port link-type access [Quidway-Ethernet3/0/2]port access vlan 10 # 配置Ethernet 3/0/3 [Quidway]interface ethernet 3/0/3 [Quidway-Ethernet3/0/3]port link-type access [Quidway-Ethernet3/0/3]port access vlan 20 # 配置Ethernet 3/0/4 [Quidway]interface ethernet 3/0/4 [Quidway-Ethernet3/0/4]port link-type access [Quidway-Ethernet3/0/4]port access vlan 20 # 配置虚拟以太网接口Ethernet 3/0/0 [Quidway]interface Ethernet 3/0/0 [Quidway-Ethernet3/0/0.1]ip address 1.1.1.5 255.255.255.0 1.1.2 不同网段LAN互通配置举例 1. 组网需求 如下图所示，路由器端口上指定了VLAN属性，与路由器端口Ethernet3/0/1和Ethernet3/0/2相连的PC1与PC2属于VLAN10，与Etnernet3/0/3和Ethernet3/0/4相连的PC3和PC4属于VLAN20，VLAN10与VLAN20在不同的网段，实现不同网段不同VLAN完全隔离。
要求： ●路由器子接口Ethernet 3/0/0.1的IP地址为1.1.1.1，配置关联的vid为 10； Ethernet 3/0/0.2的IP地址为2.2.2.1配置相关联的vid为20 ●PC1和PC2之间能够互相通信，PC3和PC4之间能够互相通信 ●PC1、PC2与PC3、PC4之间也可以通信 2. 组网图 图1-2不同网段划分VLAN组网图 3. 配置步骤 配置路由器，进入Ethernet 端口视图，指定端口的链路类型，把端口加入到指定VLAN中 # 配置Ethernet3/0/1 [Quidway]interfacec ethernet 3/0/1 [Quidway-Ethernet3/0/1]port link-type access [Quidway-Ethernet3/0/1]port access vlan 10 # 配置ethernet 3/0/2 [Quidway]interface ethernet 3/0/2 [Quidway-Ethernet3/0/2]port link-type access [Quidway-Ethernet3/0/2]port access vlan 10 # 配置ethernet 3/0/3 [Quidway]interface ethernet 3/0/3 [Quidway-Ethernet3/0/3]port link-type access [Quidway-Ethernet3/0/3]port access vlan 20 # 配置ethernet 3/0/4 [Quidway]interface ethernet 3/0/4 [Quidway-Ethernet3/0/4]port link-type access [Quidway-Ethernet3/0/4]port access vlan 20 VLAN10和VLAN20要实现互通，需要配置相应的以太网子接口，即VLAN对应的路由接口，创建并进入相应的子接口视图，为其配置相应的封装协议和关联的VLAN ID，及IP地址和掩码。
