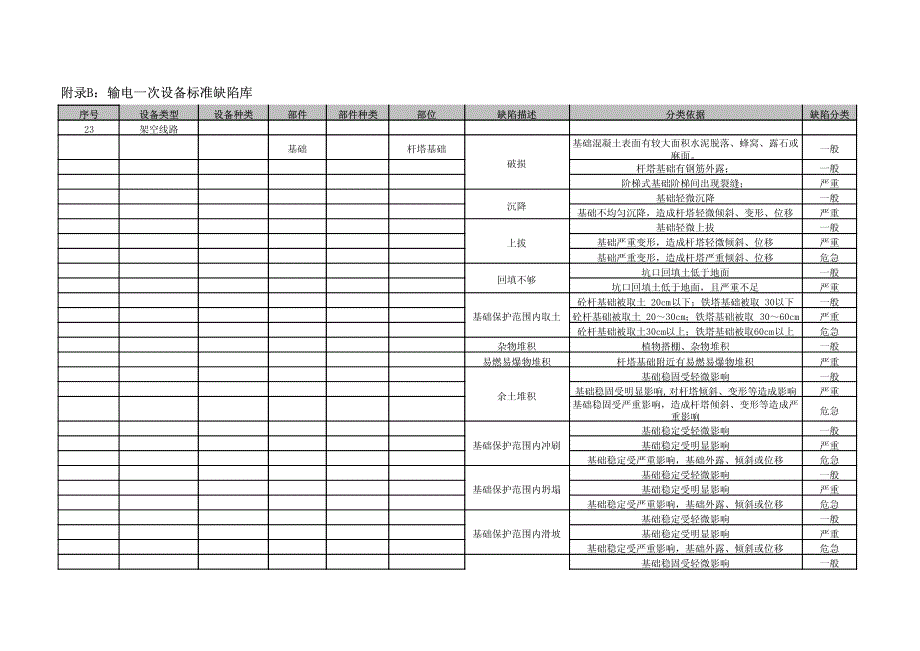

附 录 B： 输 电 一 次 设 备 标 准 缺 陷 库序 号 设 备 类 型 设 备 种 类 部 件 部 件 种 类 部 位 缺 陷 描 述 分 类 依 据 缺 陷 分 类23 架空线路 基础 杆塔基础 破损 基础混凝土表面有较大面积水泥脱落 、 蜂窝 、 露石或麻面 一般杆塔基础有钢筋外露 ； 一般阶梯式基础阶梯间出现裂缝 ； 严重沉降 基础轻微沉降 一般基础不均匀沉降 ， 造成杆塔轻微倾斜 、 变形 、 位移 严重上拔 基础轻微上拔 一般基础严重变形 ， 造成杆塔轻微倾斜 、 位移 严重基础严重变形 ， 造成杆塔严重倾斜 、 位移 危急回填不够 坑口回填土低于地面 一般坑口回填土低于地面 ， 且严重不足 严重基础保护范围内取土 砼杆基础被取土 20cm以下 ； 铁塔基础被取 30以下 一般砼杆基础被取土 20～ 30cm； 铁塔基础被取 30～ 60cm严重砼杆基础被取土 30cm以上 ； 铁塔基础被取 60cm以上 危急杂物堆积 植物搭棚 、 杂物堆积 一般易燃易爆物堆积 杆塔基础附近有易燃易爆物堆积 严重余土堆积 基础稳固受轻微影响 一般基础稳固受明显影响 ,对杆塔倾斜 、 变形等造成影响 严重基础稳固受严重影响 ， 造成杆塔倾斜 、 变形等造成严重影响 危急基础保护范围内冲刷 基础稳定受轻微影响 一般基础稳定受明显影响 严重基础稳定受严重影响 ， 基础外露 、 倾斜或位移 危急基础保护范围内坍塌 基础稳定受轻微影响 一般基础稳定受明显影响 严重基础稳定受严重影响 ， 基础外露 、 倾斜或位移 危急基础保护范围内滑坡 基础稳定受轻微影响 一般基础稳定受明显影响 严重基础稳定受严重影响 ， 基础外露 、 倾斜或位移 危急边坡距离不足 基础稳固受轻微影响 一般边坡距离不足 基础稳固受明显影响 严重严重不足 ， 基础立柱外露 ， 倾斜 危急护坡倒塌 基础护坡破损 ， 造成少量水土流失 ； 一般基础护坡损坏 ， 造成大量水土流失 ； 严重基础护坡损毁 ， 造成严重水土流失 ， 危及杆塔安全运行 ； 处于防洪区域内的杆塔未采取防洪措施 ； 基础不均匀沉降或上拔 。
危急防洪设施倒塌 防洪设施破损 ， 造成少量水土流失 ； 一般防洪设施损坏 ， 造成大量水土流失 ； 严重防洪设施损毁 ， 造成严重水土流失 ， 危及杆塔安全运行 ； 处于防洪区域内的杆塔未采取防洪措施 ； 基础不均匀沉降或上拔 危急基础立柱淹没 位于河滩和内涝积水中的基础立柱露出地面高度低于 5年一遇洪水位高程 ； 一般杆塔基础位于水田中的立柱低于最高水面 一般金属基础锈蚀 一般锈蚀 ； 一般严重锈蚀 严重防碰撞设施损坏 防碰撞设施警告标识不清晰或缺失 ； 一般防碰撞设施损坏 ， 尚能发挥防碰撞作用 ； 一般防碰撞设施缺失或损坏 ， 失去防碰撞作用 严重拉线基础 回填不够 坑口回填土低于地面 ， 有轻微沉降 一般坑口回填土低于地面 ， 有严重沉降 严重基础保护范围内取土 拉线基础被取土 20cm以下 一般拉线基础被取土 20～ 30cm 严重拉线基础被取土 30cm以上 危急埋深不够 拉线基础埋深低于设计值 20~40cm； 一般拉线基础埋深低于设计值 40~60cm； 严重拉线基础埋深低于设计值 60cm以上或外露 危急杂物堆积 植物搭棚 、 杂物堆积 一般易燃易爆物堆积 杆塔基础附近有易燃易爆物堆积 严重余土堆积 基础稳固受轻微影响 一般基础稳固受严重影响 严重拉棒 、 拉线被埋并重压 ， 造成拉线张力严重不平衡增大及方向改变 。
(危急 ) 危急造成杆塔倾斜 、 变形 、 位移 危急基础保护范围内冲刷 基础外露 ， 基础稳固受轻微影响 一般基础稳固受严重影响 严重基础稳固受严重影响 ， 已倾斜 危急基础保护范围内坍塌 基础外露 ， 基础稳固受轻微影响 一般基础掩埋 ， 铁塔塔材被埋 一般基础稳固受严重影响 严重基础稳固受严重影响 ， 已倾斜 危急基础保护范围内滑坡 基础外露 ， 基础稳固受轻微影响 一般基础稳固受严重影响 严重基础稳固受严重影响 ， 已倾斜 危急边坡距离不足 基础稳固受轻微影响 一般基础稳固受严重影响 严重严重不足 ， 基础立柱外露 ， 倾斜 危急拉线棒锈蚀 拉线棒锈蚀不超过设计截面 20% 一般拉线棒锈蚀超过设计截面 20%～ 25% 一般拉线棒锈蚀超过设计截面 25%～ 30% 严重拉线棒锈蚀超过设计截面 30%以上 严重保护帽 破损 保护帽破损 一般散水度 表面无散水度或散水度不足 （ 一般 ） 一般渗水 渗水 一般出现裂缝 出现裂缝 一般浇制不全 浇制不全 严重未浇制 未浇制 严重杆塔 角钢塔 塔身 倾斜 全高 50m以下 ：倾斜度 10‰ ～ 15‰ 一般倾斜度 15‰ ～ 20‰ 严重倾斜度 ≥ 20‰ 危急全高 50m以上 ：倾斜度 5‰ ～ 10‰ 一般倾斜度 10‰ ～ 15‰ 严重倾斜度 ≥ 15‰ 危急异物 异物悬挂 ， 但不影响安全运行 一般异物悬挂 ， 影响安全运行 严重异物 异物悬挂 ， 危及安全运行 危急锈蚀 镀锌层失效 ， 有轻微锈蚀 一般锈蚀很严重 、 大部分辅材 、 螺栓和节点板剥壳 严重横担 锈蚀 表面有明显锈斑 ； 一般内外均有锈蚀 ， 出现坑洼 、 鼓包现象 。
严重歪斜 歪斜度 1%～ 5%； 一般歪斜度 5%～ 10%； 严重歪斜度大于 10% 危急塔材 缺螺栓 缺少少量螺栓 ， 螺栓松动 10%以下 ； 防盗防外力破坏措施失效或设施缺失 一般缺少较多螺栓 ， 螺栓松动 10%～ 15% 严重缺少大量螺栓 ， 螺栓松动 15%以上 ， 地脚螺母缺失 危急缺塔材 缺少少量辅材 ， 防盗防外力破坏措施失效或设施缺失 一般缺少较多辅材或个别节点板 严重缺少大量辅材或较多节点板 危急变形 辅材变形或主材弯曲度 2‰ ～ 5‰ ； 一般主材弯曲度 5‰ ～ 7‰ ； 严重主材弯曲度大于 7‰ 危急裂纹 辅材有裂纹 ， 主材无裂纹 ； 一般主材或重要受力塔材有裂纹 严重锈蚀 表面有明显锈斑 ； 一般内外均有锈蚀 ， 出现坑洼 、 鼓包现象 严重脚钉 松动 脚钉松动 ， 攀爬中易影响人身安全 ； 严重锈蚀 脚钉锈蚀 一般缺少 脚钉缺少 一般变形 脚钉变形 一般爬梯 缺损 轻微受损 ； 一般缺失或严重受损 ， 构成明显危险 ， 无法攀爬 严重变形 轻微变形 ； 一般严重变形 ， 不能正常使用 严重锈蚀 表面有明显锈斑 ； 一般内外均有锈蚀 ， 出现坑洼 、 鼓包现象 。
严重断开 断开 严重脱落 脱落 严重拉线 锈蚀 锈蚀 17%， 或 UT线夹锈蚀超过截面 30% 危急损伤 断股 17%； UT 线夹任一螺杆上无螺帽 ； UT线夹损伤超过截面 30% 危急松弛 拉线张力不均匀 ， 严重松弛 严重钢管塔 塔身 倾斜 全高 50m以下 ：倾斜度 10‰ ～ 15‰ 一般倾斜度 15‰ ～ 20‰ 严重倾斜度 ≥ 20‰ 危急全高 50m以上 ：倾斜度 5‰ ～ 10‰ 一般倾斜度 10‰ ～ 15‰ 严重倾斜度 ≥ 15‰ 危急弯曲 辅材弯曲 ， 或主材弯曲度 2‰ ～ 5‰ ； 一般主材弯曲度 5‰ ～ 7‰ ； 严重主材弯曲度大于 7‰ 危急法兰盘损坏 法兰盘个别连接螺栓松动 一般法兰盘个别连接螺栓丢失 严重锈蚀 镀锌层失效 ， 有轻微锈蚀 一般锈蚀很严重 、 大部分辅材 、 螺栓和节点板剥壳 严重螺栓锈蚀 表面有明显锈斑 ； 一般内外均有锈蚀 ， 出现坑洼 、 鼓包现象 严重异物 异物悬挂 ， 但不影响安全运行 一般异物悬挂 ， 影响安全运行 严重异物悬挂 ， 危及安全运行 危急横担 锈蚀 表面有明显锈斑 ； 一般内外均有锈蚀 ， 出现坑洼 、 鼓包现象 。
严重歪斜 歪斜度 1%～ 5%； 一般歪斜度 5%～ 10%； 严重歪斜度大于 10% 危急脚钉 松动 脚钉松动 ， 攀爬中易影响人身安全 ； 严重锈蚀 脚钉锈蚀 一般缺少 脚钉缺少 一般变形 脚钉变形 一般塔材 缺螺栓 缺少少量螺栓 ， 螺栓松动 10%以下 ； 防盗防外力破坏措施失效或设施缺失 一般缺少较多螺栓 ， 螺栓松动 10%～ 15% 严重缺少大量螺栓 ， 螺栓松动 15%以上 ， 地脚螺母缺失 危急缺塔材 缺少少量辅材 ， 防盗防外力破坏措施失效或设施缺失 一般缺少较多辅材或个别节点板 严重缺少大量辅材或较多节点板 危急变形 辅材变形 ， 或主材弯曲度 2‰ ～ 5‰ ； 一般主材弯曲度 5‰ ～ 7‰ ； 严重主材弯曲度大于 7‰ 危急裂纹 辅材有裂缝 ， 主材无裂缝 ； 一般主材或重要受力杆材有裂缝 严重锈蚀 表面有明显锈斑 ； 一般内外均有锈蚀 ， 出现坑洼 、 鼓包现象 严重爬梯 缺损 轻微受损 ； 一般缺失或严重受损 ， 构成明显危险 ， 无法攀爬 严重变形 轻微变形 ； 一般严重变形 ， 不能正常使用 严重锈蚀 表面有明显锈斑 ； 一般内外均有锈蚀 ， 出现坑洼 、 鼓包现象 。
严重断开 断开 严重脱落 脱落 严重防坠装置失灵 失灵 严重钢管杆 杆身 倾斜 全高 50m以下 ：倾斜度 10‰ ～ 15‰ 一般倾斜度 15‰ ～ 20‰ 严重钢管杆 杆身 倾斜 倾斜度 ≥ 20‰ 危急全高 50m以上 ：倾斜度 5‰ ～ 10‰ 一般倾斜度 10‰ ～ 15‰ 严重倾斜度 ≥ 15‰ 危急杆顶挠度偏大 直线钢管杆杆顶最大挠度 5‰ ～ 7‰ ； 直线转角钢管杆杆顶最大挠度 7‰ ～ 10‰ ； 耐张钢管杆杆顶最大挠度 2‰ ～ 2‰ 一般直线钢管杆杆顶最大挠度 7‰ ～ 10‰ ； 直线转角钢管杆杆顶最大挠度 10‰ ～ 15‰ ； 耐张钢管杆杆顶最大挠度 2‰ ～ 24‰ 严重直线钢管杆杆顶最大挠度 ＞ 10‰ ； 直线转角钢管杆杆顶最大挠度 >15‰ ； 耐张钢管杆杆顶最大挠度 ＞ 24‰ 危急弯曲 弯曲度 2‰ ～ 5‰ ； 一般弯曲度 5‰ ～ 7‰ ； 严重弯曲度大于 7‰ 危急法兰盘损坏 法兰盘个别连接螺栓松动 一般法兰盘个别连接螺栓丢失 严重锈蚀 镀锌层失效 ， 有轻微锈蚀 一般锈蚀很严重 ， 大面积剥壳 严重螺栓锈蚀 表面有明显锈斑 ； 一般内外均有锈蚀 ， 出现坑洼 、 鼓包现象 。
严重缺螺栓 缺少少量螺栓 ， 螺栓松动 10%以下 ； 防盗防外力破坏措施失效或设施缺失 一般缺少较多螺栓 ， 螺栓松动 10%～ 15% 严重缺少大量螺栓 ， 螺栓松动 15%以上 ， 地脚螺母缺失 危急焊缝裂纹 焊缝出现裂纹 危急进水 进水量较少 ， 不影响杆质量 ； 一般进水量较多 ， 引起塔身锈蚀 严重损伤 表面擦伤 一般严重损伤或弯曲变形 严重异物 异物悬挂 ， 但不影响安全运行 一般异物悬挂 ， 影响安全运行 严重异物悬挂 ， 危及安全运行 危急横担 锈蚀 表面有明显锈斑 ； 一般横担 锈蚀 内外均有锈蚀 ， 出现坑洼 、 鼓包现象 严重歪斜 歪斜度 1%～ 5%； 一般歪斜度 5%～ 10%； 严重歪斜度大于 10% 危急扭转 扭转 危急横担护栏 锈蚀 表面有明显锈斑 ； 一般内外均有锈蚀 ， 出现坑洼 、 鼓包现象 严重变形 轻微变形 一般严重变形 严重断裂 护栏出现裂缝 ； 一般护栏折断 严重脱落 脱落 严重爬梯 缺损 轻微受损 ； 一般缺失或严重受损 ， 构成明显危险 ， 无法攀爬 严重变形 轻微变形 ； 一般严重变形 ， 不能正常使用 严重锈蚀 表面有明显锈斑 ； 一般内外均有锈蚀 ， 出现坑洼 、 鼓包现象 。
严重断开 断开 严重脱落 脱落 严重防坠装置失灵 失灵 严重拉线 锈蚀 锈蚀 17%， 或 UT线夹锈蚀超过截面 30% 危急损伤 断股 17%； UT 线夹任一螺杆上无螺帽 ； UT线夹损伤超过截面 30% 危急松弛 拉线张力不均匀 ， 。
