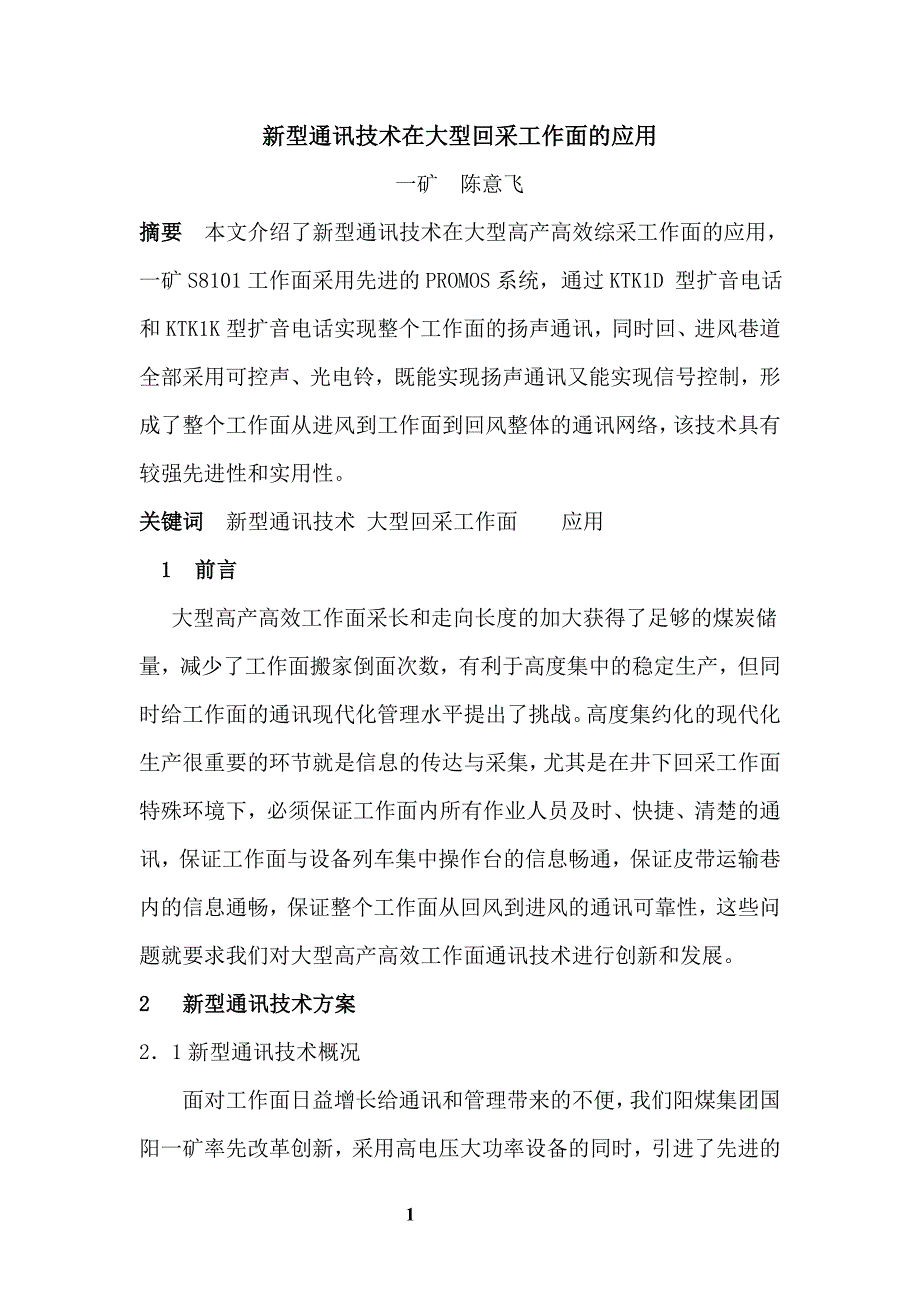

新型通讯技术在大型回采工作面的应用一矿 陈意飞摘要 本文介绍了新型通讯技术在大型高产高效综采工作面的应用，一矿S8101工作面采用先进的PROMOS系统，通过KTK1D 型扩音和KTK1K型扩音实现整个工作面的扬声通讯，同时回、进风巷道全部采用可控声、光电铃，既能实现扬声通讯又能实现信号控制，形成了整个工作面从进风到工作面到回风整体的通讯网络，该技术具有较强先进性和实用性关键词 新型通讯技术 大型回采工作面 应用1 前言大型高产高效工作面采长和走向长度的加大获得了足够的煤炭储量，减少了工作面搬家倒面次数，有利于高度集中的稳定生产，但同时给工作面的通讯现代化管理水平提出了挑战高度集约化的现代化生产很重要的环节就是信息的传达与采集，尤其是在井下回采工作面特殊环境下，必须保证工作面内所有作业人员及时、快捷、清楚的通讯，保证工作面与设备列车集中操作台的信息畅通，保证皮带运输巷内的信息通畅，保证整个工作面从回风到进风的通讯可靠性，这些问题就要求我们对大型高产高效工作面通讯技术进行创新和发展2 新型通讯技术方案2．1新型通讯技术概况面对工作面日益增长给通讯和管理带来的不便，我们阳煤集团国阳一矿率先改革创新，采用高电压大功率设备的同时，引进了先进的PROMOS控制系统，通过2台KTK1D 型扩音（智能）和11台KTK1K型扩音（普通）实现工作面的扬声通讯；同时回、进风巷道全部采用可控声、光电铃，既能实现扬声通讯又能实现信号控制。
通过PROMOS系统及声、光电铃的应用，我们在S8101工作面、81102工作面、S8102工作面的应用，取得了很好的效果现以S8101工作面的通讯系统为例说明2．2新型通讯技术在S8101工作面应用实例（1）工作面概况 S8101工作面是阳煤集团第一套高电压大功率高产高效设备试验田，它位于一矿北丈八井西大巷一采区，工作面采长240m，走向长度1650m，煤层平均厚度6.7m，煤炭储量300万t （2）工作面内部的智能语音通讯为实现高产高效，我矿对S8101回采工作面综采设备进行了合理配置，工作面首次应用PROMOS实现综采工作面系统集控PROMOS系统是一种适用于煤矿井下有瓦斯和煤尘爆炸等危险环境的自动化系统，是一种通用型的能够完成各种控制任务的多功能系统它能实现井下各种工况环境下的监测、设备控制、语言通讯等S8101回采工作面的语言通讯系统由2台KTK1D型扩音（智能）和11台KTK1K型扩音(普通）组成，这样从操作台、皮带机尾、工作溜机头、工作面（每15架支架1个KTK1K型扩音）、工作溜机尾形成了覆盖完全的扬声通讯系统每台除能完成起车预警及故障报警外，还能通过末端智能与瓦斯监控器连接。
当工作面瓦斯超限时报警并沿线急停车，并且每台上都带有沿线急停开关见图1）急停KTK1D智能预警讲话AST线图1 KTK1D（K）智能示意图（3）回、进风两巷的通讯技术为保持工作面人员与回、进风作业人员的有效沟通、交流，沿线都采用声、光电铃，当岗位工打点或在扬声器中讲话时整个进风巷(皮带机头、子母带、设备列车操作台、皮带机尾)（见图—2）回风每部JD—25车边都配备了声、光电铃，这样当运料或行人时就可以通过声、光电铃的信号进行有效的联系，既准确、方便又安全，这样就形成了全方位一体化的通讯系统见图2）（4）整个工作面的通讯一体化 有PROMOS系统提供的智能语音通讯技术能保证整个工作面的扬声通讯，回、进风两巷配备的可控声、光电铃能有效的保证两巷的通讯，它们两者的最主要结合点是PROMOS系统操作台和皮带机尾转载机，这两个地方成为整个工作面信息传递和交换的中转站和核心因此电工、转载机维护工成为信息的上传下达者，同时皮带机头、转载机岗位工还可以通过矿用防爆向井上汇报井下的情况这样整个工作面从进风到工作面到回风形成了整体的通讯网络见图3）信号纽讲话纽扬声器连接线 信号指示灯图2 可控声、光电铃示意图3 新型通讯技术方案的可行性和优越性由于此系统的“耳目”及调度作用，受到井下工人的高度青睐。
通过井下几个月的实际应用，它的主要创新点体现在以下几方面：（1）由于井下工作环境的特殊性，信息传递只能通过人员走动来完成此系统的应用，使井下作业人员通过每台，能将作业状况、设备运行、生产调度指令等准确、快捷地传达到远方作业人员，从而减轻了工人和管理者的劳动强度，提高了生产效率2）通过每台智能完成起车报警及故障报警，排除了以前生产过程中由于联系不上，首不知尾、尾不知首等诸多盲区，为生产提供了安全技术保障超长综放工作面成套技术首次应用于一矿S8101工作面，就创造了日均产1.2万t，最高日产1.6万t，最高月产原煤41.8万t的良好记录，创造了年产360万t安全无事故的好成绩结论对于大走向、大倾向的高产高效工作面的通讯技术已经摆在日益重要的地位，合理、科学的选择通讯技术、通讯工具不断能减轻了工人和管理者的劳动强度，提高了生产效率，而且为生产提供了安全技术保障，值得在高产高效回采工作面推广应用回风巷JD—25车切 割 巷S8101综放工作面转载机操作台字母带皮带机头进风巷 图例 可控声、光电铃 KTK1K型扩音KTK1D型扩音 AST线图3 S8101工作面通讯技术示意图作者简介：陈意飞（1981—），男 采煤助理工程师 中国矿业大学能源与安全工程学院毕业 国阳一矿采煤工区综五队 TEL：0353—4021795 2。
