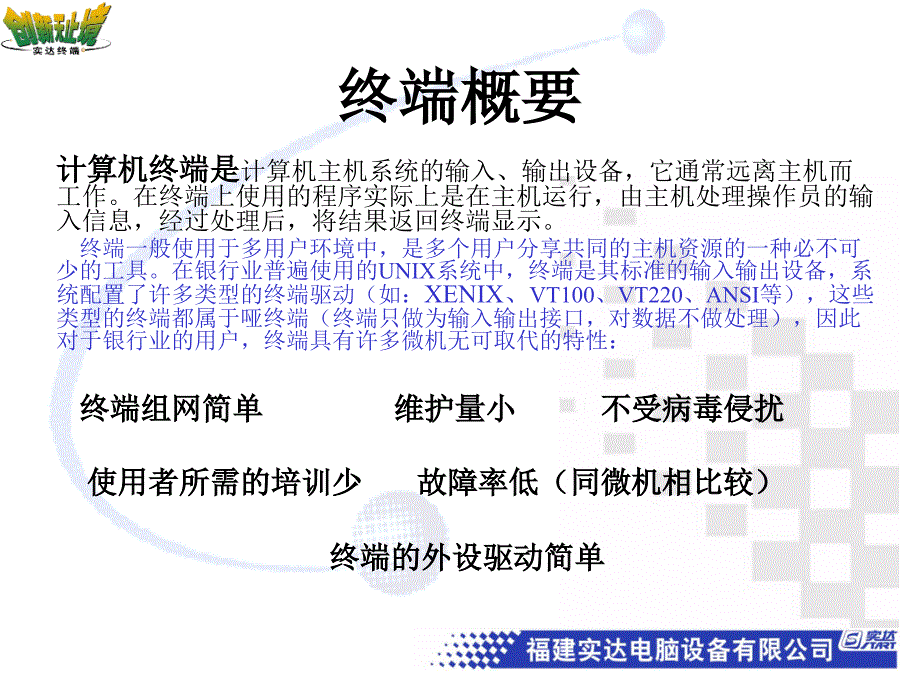

终端概要终端概要计算机终端是计算机终端是计算机主机系统的输入、输出设备，它通常远离主机而工作在终端上使用的程序实际上是在主机运行，由主机处理操作员的输入信息，经过处理后，将结果返回终端显示 终端一般使用于多用户环境中，是多个用户分享共同的主机资源的一种必不可少的工具在银行业普遍使用的UNIX系统中，终端是其标准的输入输出设备，系统配置了许多类型的终端驱动（如：XENIX、VT100、VT220、ANSI等），这些类型的终端都属于哑终端（终端只做为输入输出接口，对数据不做处理），因此对于银行业的用户，终端具有许多微机无可取代的特性： 终端组网简单终端组网简单 维护量小维护量小 不受病毒侵扰不受病毒侵扰 使用者所需的培训少使用者所需的培训少 故障率低（同微机相比较）故障率低（同微机相比较）终端的外设驱动简单终端的外设驱动简单 基本概念基本概念•终端终端(Terminal)–全称计算机显示终端，是以主机为核心的人机交互设备，客户端只完成输入和输出功能，所有计算、存储都由主机负责•瘦客户机瘦客户机(Thin Client)–是基于系统管理的角度，相对于类似于PC这种开放架构的胖客户端而精简的客户端设备的统称叫法，其追求的目标是设备具有低成本、安全、可靠、好管理等优点，系统具有低TCO•网络计算机网络计算机(Network Computer)–狭义的定义是96年IBM、SUN等公司提出的基于JAVA和网络技术的瘦客户机产品，现在国内已经将其改变为基于嵌入式Linux，具有WBT终端仿真等功能的瘦客户机产品•无盘站无盘站(Net PC)–是DOS到Windows98时代，微软提出的采用网络磁盘引导技术的瘦客户机产品，随着OS及应用软件体积的增加，到W2K系统以后，该技术即被WBT方案替代了 传统传统UNIX系统系统HUB/SWITCHRS232TCP/IP多用户卡前置主机业务主机 Windows终端系统终端系统HUB/SWITCHAPn无线接入 Web终端系统终端系统Internet/IntranetCGI、PHPJava等三层结构SSL+专用密码 实达终端产品群传统字符终端WBT终端WT-5xxx网络计算机NC-6xxx精简计算机TC-8xxxRS232终端TCP/IP终端NT-560NT-860AT-950LAT-960LNetterm-810NT-1100LNT-1200LNT-1200L+WBT仿真+字符终端仿真WBT仿真+字符终端仿真+IE for WINCEWT-5000WT-5000MWT-5010WT-5000LWT-5000LXWT-5010LXWT-5050LXWT-5040WT-5200WT-5200MWT-5210WT-5200LWT-5200LXWT-5210LXWT-5250LXWT-5240跨平台多功能NC-6000NC-6000MNC-6010NC-6020TC-8010TC-8040实达终端产品地图实达终端产品地图n 型号后面带有“L”表示液晶一体化终端n 型号后面带“D”表示双以太网接口 实达瘦客户机型号命名规则实达瘦客户机型号命名规则(一一)•AT系列为字符终端(ASCII Terminal)•NT系列为TCP/IP网络终端(Network Terminal)(NT-560/NT-860除外)•WT系列为Windows终端(Windows Base Terminal)•NC系列为网络计算机(Network Computer)•TC系列为精简计算机(Thin Computer) 实达瘦客户机型号命名规则实达瘦客户机型号命名规则(二二)•STAR WT-5XXX系列：系列：终端本地采用Windows CE.net操作系统+各种CPU平台，主要做为Windows终端和字符终端仿真功能使用。
WT-52XX表示本地增加集成一个IE浏览器(IE6.0 For Windows CE.net)WT-5XXX：其中十位数X表示CPU平台0：AMD 266主频 CPU（原美国家半导体CPU）1：VIA C3 433或733CPU（台湾威盛）4：VIA C7 1G CPU（台湾威盛）5：AMD ALXD800 •STAR NC-6XXX系列：系列：本地采用我司自主研发的嵌入式Linux操作系统+各种CPU平台，主要作为Windows终端、X终端、字符终端等仿真功能NC-6XXX+版本是在本地增加集成Java虚拟机和浏览器功能NC-6XXX：其中十位数X表示CPU平台0：国产方舟CPU 1：威盛VIA C3 733 CPU 2：国产龙芯CPU •STAR TC-8XXX系列：系列：本地采用微软的Windows XPe嵌入式操作系统，功能与PC相当，可作为PC使用TC-8010采用威盛 C3 733 CPU平台或TC-8040采用威盛 C7 1G CPU平台产品系列中带产品系列中带E:是使用精英主板是使用精英主板C3VCM2(VIA C3 800 CPU 主板及主板及DDR 内存内存) NT560(860)实达终端性能 560+ ：GB2312-80字符集 560+/GBK ：GBK大字符集 560+/GB18030 ： GB18030大字符集560/562显示点阵：16*16860/862显示点阵：24*24560/860：四个通讯口（一个主口，三个辅口，可扩展为四个辅口）+并行打印口 562/862：五个通讯口（两个主口，三个辅口） +并行打印口 GBK/GB18030要系统整体都支持才能实现 (主机、终端、打印机)双主口切换键：ALT+TAB进入设置菜单快捷键：Shift+F2进入测试界面：Ctrl+Alt+退格键 后按q键 STAR AT-950L(X)实达终端性能 AT-950L：9.4“液晶屏AT-950LX ：10.4"液晶屏AT-950L(X) ：四个通讯口（一个主口，三个辅口，可扩展为四个辅口）+并行打印口 AT-952L(X) ：五个通讯口（两个主口，三个辅口）+并行打印口 STAR AT-960L实达终端性能 AT-960L：12.1“液晶屏AT-960L ：五个通讯口（一个主口，四个辅口）+并行打印口 AT-962L ：五个通讯口（两个主口，三个辅口）+并行打印口 Netterm-810实达终端性能1.仿Win95风格界面 2.ARM 7架构CPU 75003.同时有网络进程与串口进程(8进程)4.10M网卡5.四个RS-232C口（一个主口三个辅口）6. 鼠标接口与键盘接口7.网络升级8.终端邦定程序9.设置默认密码：111110.进入测试菜单（开机按DEL键）忘记设置密码清除方式：一.在测试菜单中的按X键;二.在造字中把鼠标移到造字栏中按Ctrl+E，鼠标从漏斗状变为手状;以上操作后关机重启密码就变回1111 STAR NT-1100L(X)实达终端性能 NT-1100L：9.4“液晶屏NT-1100LX ：10.4"液晶屏 STAR NT-1200L实达终端性能 NT-1200L ：12.1“液晶屏 STAR NT-1200L+实达终端性能 NT-1200L+ ：12.1“液晶屏1.ARM 9 CPU 三星S3C2410A2.网卡为10/100M STAR WT-5X00实达终端性能1. CPU：AMD SC2200 266M2.内存：64M SDRAM(可扩充至256M)3.程序存贮：16M DOC(8M*2片/16M*1) 或32M DOM4.操作系统：CE .NET5.网卡：10M/100M网卡(带D两个网卡)音频接口：接音频输出和音频输入设备6.接口：4个RS232串口、1个并口、1个PS/2键盘接口、1个PS/2鼠标接口、2个USB接口7.协议：RDP、ICA、Telnet应用等8.测试菜单：开机按Del键进入9.外观有黑、白两种5000与5200在主板是没有差别，主要差别是5200带有CE .NET IE 6.0 STAR WT-5000M实达终端性能1.内存：64M（笔记本内存条）2.程序存贮：16M DOC3.接口：2个RS232串口4.电源输入接口：5V输出电源块 STAR WT-5000LX实达终端性能1.内存：64M（笔记本内存条）2.程序存贮：16M DOC3.接口：4个RS232串口(一转三辅口线)4.供电：12V输出电源块（三芯接口）5. 型号中A A1 A2 A3为不同显示器配置6.15寸液晶显示屏 STAR WT-5010实达终端性能1. CPU：VIA C3 800M2.内存：64M SDRAM(可扩充至256M)3.程序存贮：16/32M DOC或32M DOM4.操作系统：CE .NET5.网卡：10M/100M网卡(带D两个网卡)音频接口：接音频输出和音频输入设备6.接口：4个RS232串口、1个并口、1个PS/2键盘接口、1个PS/2鼠标接口、3个USB接口7.协议：RDP、ICA、Telnet应用等8.测试菜单：开机按F8键进入5010与5210在主板是没有差别，主要差别是5210带有CE .NET IE 6.0双网卡实现是通过加装PCI插槽网卡进行扩展 STAR WT-8010实达终端性能1内存：128M SDRAM(可扩充至256M)2.程序存储器：可选用DOM、CF卡或2.5吋HDD 3.操作系统：嵌入式Windows XPE STAR WT-5010LX实达终端性能1.CPU: VIA EDEN ESP70002内存：128M SDRAM(可扩充至256M)3.程序存贮：16M DOC或32M DOM4.接口：4个RS232串口(一转三辅口线)5.供电：12V输出电源块6.15寸液晶显示屏 STAR WT-5040实达终端性能1. CPU：VIA C7 1G2.内存：512M DDR II3.程序存贮：DOM、CF卡、笔记本硬盘4.网卡：10M/100M网卡(带D两个网卡)5.测试菜单：开机按F8键进入WT-8040：使用嵌入式Windows XPE 操作系统 STAR WT-5050LX实达终端性能1.CPU: AMD ALXD800 2内存：256M DDR 笔记本内存3.程序存贮：32M /128M DOM4.接口：4个RS232串口(一转三辅口线)5.供电：12V输出电源块6.15寸液晶显示屏7.测试菜单：开机按F8键进入 实达密码小键盘产品普通型DES加密型 STAR-12TKBSTAR-12SKBSTAR-14TKB/DSTAR-14SKB/DSTAR-14LKB/DSTAR-14LSKB/D实达密码小键盘产品图实达密码小键盘产品图 1.T: 无语音2.S: 有语音3.L: 有液晶4.D: DES加密5.R:RS232密码键盘标准接口：TTL接口、串口1脚取5V电源、接终端辅口二及1200波特率、8位数据、无校验位、1位停止位密码键盘还有键盘口取电、RS232接口、9600波特率 12SKB系列系列14SKB系列系列珠海恒宇 供应设备 磁卡、IC 卡机具类产品通用型磁卡读写器组合型STAR-33MRW金卡读写器金卡键盘STAR-33/ICSTAR-36系列STAR-106系列实达终端磁卡、实达终端磁卡、IC卡机具产品图卡机具产品图 高抗磁卡(高矫顽力)不易消磁，写卡需要电流比较大，所以高抗磁卡读写器都会有外置12V电源块磁卡：1.格式：IBM或ISO2.磁道：一二三磁道(一磁道较少应用)3.纪录密度：75 / 210 BPI4.高抗磁卡(高矫顽力 )与低抗磁卡IC卡：1.存贮卡2.CPU卡SIM卡：CPU卡 STAR-33MRW/ IC系列STAR-36系列STAR-106系列序列号带X为旭东提供磁卡机芯，新磁卡机芯都是由旭东提供旧磁卡机芯由翰博提供，现由哈成维护 竟争厂商•升腾终端（星网数码）•国光终端（常州国光富士通）•新大陆终端(新大陆)•长城终端（湖南湘计）•齐通终端（沈阳齐通） 万用表使用•二极管档：测二级管、IC等阻值及是否短路•电阻档：测元器件电阻值•电压档：测元器件电压值（交直流档）•电流档：测线路上的电流值 使用使用万用表进行电压档使用时，首先要确认要测量档位后再万用表进行电压档使用时，首先要确认要测量档位后再进行测量，如果无法判定电压，要先从最高电压档开始测量。
在进行测量，如果无法判定电压，要先从最高电压档开始测量在测量完毕后一般要把档位打到交流测量完毕后一般要把档位打到交流1000V交流档交流档,养成好习惯可以养成好习惯可以减少人为损坏万用表减少人为损坏万用表!!! 常用元件原理与识别•电阻：分压、分流等 电阻值：XX*10^X 1棕2红3橙4黄5绿6兰7紫8灰9白0黑 金银•电容：通交流阻直流、贮量等•电感：通直流阻交流、贮量等•三级管： 电流放大等•MOS管：电压放大等•晶体/晶振：提供时钟等•IC(集成块)：正面打点或缺口起为第1脚 示波器使用•TIME DIV ：周期分量调节•VOL DIV ：电压分量调节•CH1/CH2：示波器通道CH1/CH2选择•X1/X10档：电压分量*1档/电压分量*10档•0.5V 1KHz：示波器基准波形 维修注意事项•拿到板不要急于更换芯片，先确定故障点•确定各个模块电路•芯片更换时要从小到大•维修电源部分时，不要把有元器件的一面对准人，以免元件爆炸伤到眼晴•电路图纸先找大芯片再确定功能模块 谢 谢 ！ 。
