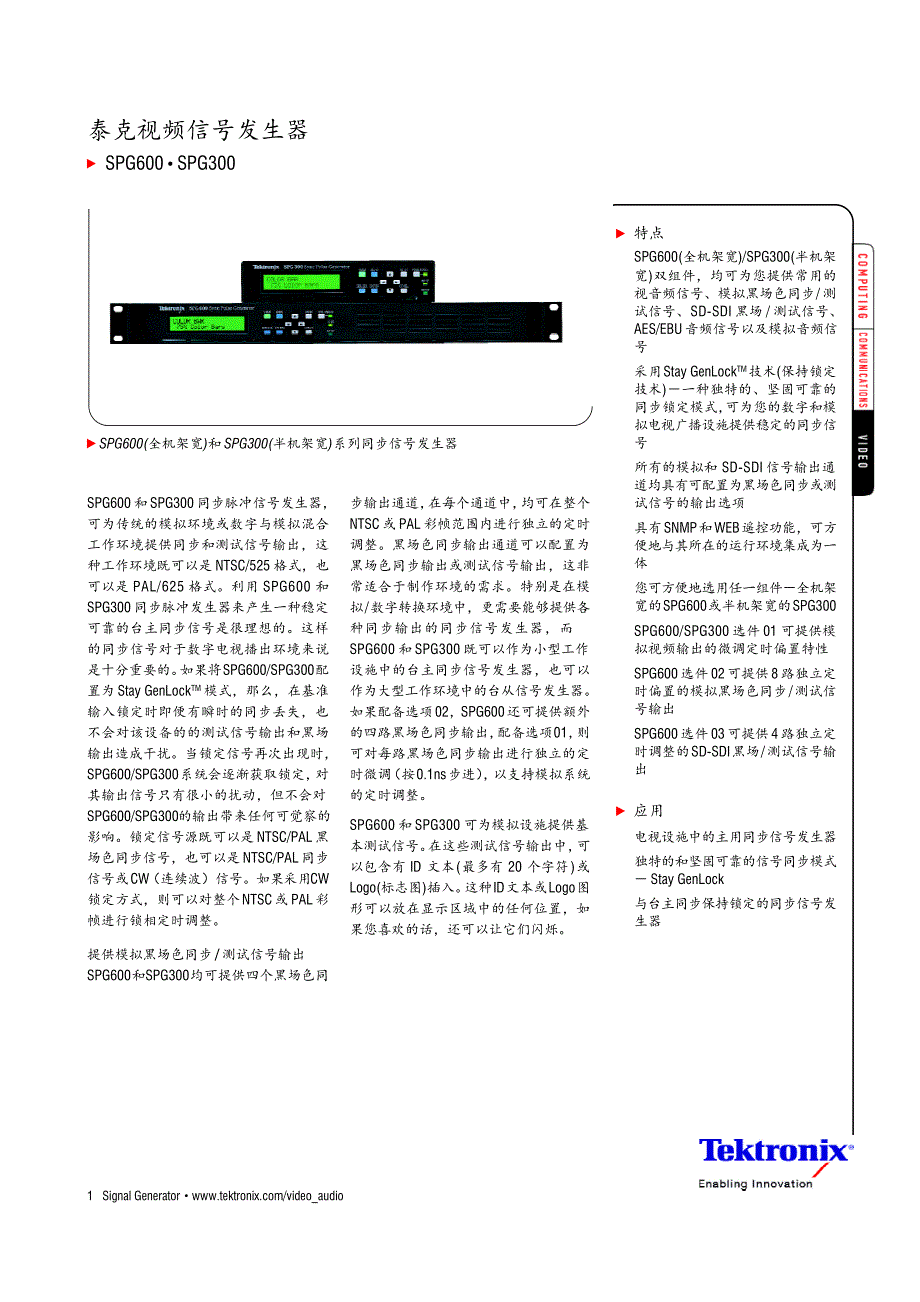

泰克视频信号发生器SPG600 SPG300特点SPG600(全机架宽)/SPG300(半机架 宽)双组件，均可为您提供常用的 视音频信号、模拟黑场色同步/测 试信号、SD-SDI 黑场 / 测试信号、 AES/EBU音频信号以及模拟音频信 号采用Stay GenLockTM 技术(保持锁定 技术)－一种独特的、坚固可靠的 同步锁定模式， 可为您的数字和模 拟电视广播设施提供稳定的同步信 号所有的模拟和 SD-SDI 信号输出通 道均具有可配置为黑场色同步或测 试信号的输出选项具有SNMP和WEB遥控功能，可方 便地与其所在的运行环境集成为一 体您可方便地选用任一组件－全机架 宽的SPG600或半机架宽的SPG300SPG600/SPG300 选件 01 可提供模 拟视频输出的微调定时偏置特性SPG600选件02可提供8路独立定 时偏置的模拟黑场色同步/测试信 号输出SPG600选件03可提供4路独立定 时调整的SD-SDI黑场/测试信号输 出应用电视设施中的主用同步信号发生器独特的和坚固可靠的信号同步模式 －Stay GenLock与台主同步保持锁定的同步信号发 生器SPG600 和SPG300 同步脉冲信号发生器， 可为传统的模拟环境或数字与模拟混合 工作环境提供同步和测试信号输出，这 种工作环境既可以是 NTSC/525 格式，也 可以是 PAL/625 格式。
利用 SPG600 和 SPG300 同步脉冲发生器来产生一种稳定 可靠的台主同步信号是很理想的这样 的同步信号对于数字电视播出环境来说 是十分重要的 如果将SPG600/SPG300配 置为Stay GenLockTM模式，那么，在基准 输入锁定时即便有瞬时的同步丢失，也 不会对该设备的的测试信号输出和黑场 输出造成干扰当锁定信号再次出现时， SPG600/SPG300系统会逐渐获取锁定， 对 其输出信号只有很小的扰动，但不会对 SPG600/SPG300的输出带来任何可觉察的 影响锁定信号源既可以是NTSC/PAL黑 场色同步信号，也可以是NTSC/PAL同步 信号或CW（连续波）信号如果采用CW 锁定方式，则可以对整个NTSC或PAL彩 帧进行锁相定时调整提供模拟黑场色同步/测试信号输出 SPG600和SPG300均可提供四个黑场色同步输出通道， 在每个通道中， 均可在整个 NTSC或PAL彩帧范围内进行独立的定时 调整黑场色同步输出通道可以配置为 黑场色同步输出或测试信号输出，这非 常适合于制作环境的需求特别是在模 拟/数字转换环境中，更需要能够提供各 种同步输出的同步信号发生器，而 SPG600 和SPG300 既可以作为小型工作 设施中的台主同步信号发生器，也可以 作为大型工作环境中的台从信号发生器。
如果配备选项02，SPG600还可提供额外 的四路黑场色同步输出， 配备选项01， 则 可对每路黑场色同步输出进行独立的定 时微调 （按0.1ns步进） ， 以支持模拟系统 的定时调整SPG600 和SPG300 可为模拟设施提供基 本测试信号 在这些测试信号输出中， 可 以包含有 ID 文本(最多有 20 个字符)或 Logo(标志图)插入 这种ID文本或Logo图 形可以放在显示区域中的任何位置，如 果您喜欢的话，还可以让它们闪烁1 Signal Generator· SPG3002 Signal Generator· SPG600和SPG300均可提供两路525/60或 625/50 全帧范围内独立定时的 SD SDI 黑 场输出 与模拟黑场色同步输出类似， 也 可以将 SD SDI 黑场输出通道配置成或是 提供 SD SDI 黑场输出，或是提供 SD SDI 测试信号输出配备选项03后，SPG600 还能给出两路附加的SD SDI 黑场输出SPG600 和 SPG300 还能提供数字电视播 出环境中的基本测试信号，这些信号是 从模拟测试信号中单独提取的与模拟 输出一样， 在上述数字测试信号中， 也可 以插入多达20个字符的ID文本，或者插 入您的Logo（标志图） ，并可置于屏幕图 象中的任何地方， 如果您愿意的话， 也可 以将它们设置为闪烁方式。
在SD SDI输出中，可以包含16个通道的 嵌入音频为了便于识别各路音频信号， 可选用 1秒、2 秒、3秒和 4秒的音频卡 嗒声(Audio Click)AES/EBU数字音频输出 SPG600 能提供四个 BNC 连接器和两个 XLR连接器的AES/EBU数字音频输出其 中可以设置8路AES/EBU不平衡输出的频 率和电平，每个通道均具有单独的音频 卡嗒（Audio Click）通道识别可将两个 XLR平衡输出设置为与1＋2和3＋4 BNC 输出匹配还可使用一路字时钟输出SPG300能提供两个XLR连接器的AES/EBU 的数字音频以及一路字时钟输出模拟音频输出 在默认情况下，两个 XLR 连接器输出为 AES/EBU数字音频 为满足于模拟音频应 用， 也可将这两个XLR连接器输出配置为 两路模拟音频输出就每个音频通道而 言， 频率、 电平和音频识别声 （Audio Click） 均可分别设置SNMP和Web 远程控制 SPG600和SPG300均支持SNMP，因此可 以很方便地对它们进行整合，使之具有 自动工作和维护功能因为采用的是基 于Java程序的远程控制， 因此对它们实行 远程控制是很容易的，通过远程监视软 件，使您能够在远地观看 SPG300 或 SPG600的工作状况。
还可以为SPG300和 SPG600提供传统的GPI特性， 以提交故障 告警和进行重新设置技术特性说明：除非另行注明，下述技术规范对 SPG600 和SPG300 都是适用的同步锁定 输入连接器： 两个BNC连接器， 环通方式 幅度：标称值±6dB（复合） ，1至2.5Vp- p（CW） 信噪比：＞40 dBSCH相位： 标称值±40o， 反射损耗：＞40 dB （5MHz 以内） 性能－ 插入范围：FSC ±5ppm 抖动：色同步锁相：＜0.5o，同步锁定时 间：＜1ns 同步锁相定时调整－ 范围：全彩色帧 分辨率：＜0.5°×NTSC/PAL副载波串行数字视频输出 SDI 黑场输出 1/2，增加 3/4(配备 SPG600 选项03) 2通道－提供1路黑场和1路测试信号 测 试信号可以配置为双通道SD SDI 测试信号输出－ 525：100%、75%彩条和SMPTE彩条，线 性信号， 平场信号， 监视器信号， 多波群 信号，脉冲和条信号，扫描信号， SDI信 号，定时信号，其它信号，Rec 801 625：100%彩条、75%彩条以及叠加红场 的100%彩条、75%彩条，线性信号，平 场信号， 监视器信号， 多波群信号， 脉冲 和条信号，扫描信号， SDI信号，定时信 号，其它信号，Rec 801。
标准－ ITU-R BT 601,656， EBU Tech 3267， SMPTE 125M， 244M， 259M， 272M， RP165， RP178 格式－525-270，625-270(270Mbps) 输出连接器－BNC 输出阻抗－75Ω 输出幅度－800mV ±10% 上升和降落时间－0.4ns至1.5ns （20%至 80%处） 抖动－＜0.2UI 定时调整－范围：全彩色帧 分辨率：＜1/27MHz 反射损耗－＞15 dB（5MHz至270MHz） ID文本－最多20个字符 闪烁间隔－闪烁间隔分为快、 慢和关闭 Logo(标志图)－4级灰度，闪烁间隔分为 快、慢和关闭嵌入音频信号 有效通道－1至16个通道 （划分为4组） 取样频率－48kHz 数字编码－20或 24比特 音频单音－频率(Hz):无效,默音,50,100, 150,200,250,300,400,500,600,750,800, 1000,1200,1500,1600,2000,2400,3000, 3200,4000,4800,5000,6000,8000,9600, 10000,12000,15000,16000,20000。
电平：－60至0dBFS，1dB 步进 音频卡嗒声(Audio Click):1秒，2秒，3秒， 4秒或关闭AES/EBU数字音频输出 标准－ ANSI S4.40(AES3); SMPTE 276M(AES3 ID) 音频通道数－ SPG600：BNC 连接器为 8 (1+2, 3+4, 5+6, 7+8)，XLR 连接器为 4 (1+2,3+4) SPG300 ： XLR连接器为4(1+2, 3+4)Signal Generator· 3泰克视频信号发生器SPG600 SPG300SPG300(半机架宽)同步信号发生器的前后面板图示SPG600(全机架宽)同步信号发生器的前后面板图示所需接收机终端负载－ 75Ω ±10%(BNC)，110Ω ±10%(XLR) 输出连接器－ SPG600：75Ω BNC ×4 和 XLR×2*1SPG300：XLR×2*1 音频参数－频率(Hz):无效,默音,50, 100, 150, 200, 250, 300, 400, 500, 600, 750, 800, 1000, 1200, 1500, 1600, 2000,2400, 3000, 3200, 4000, 4800, 5000, 6000, 8000, 9600, 10000, 12000, 15000, 16000, 20000。
电平：－60至0dBFS，1dB 步进 音频卡嗒声(Audio Click): 1秒， 2秒，3秒， 4秒或关闭 量化分辨率－20或 24比特 幅度－不平衡式(BNC): 1V±0.1V 平衡式 （XLR） ：5V±0.3V 上升和降落时间－30ns至44ns(在10%至 90%处测量， BNC连接器)， 5ns至30ns(在 10%至90% 处测量，XLR连接器) 抖动－＜±8ns 定时调整－范围：160ms，分辨率： 1µS 字时钟－输出连接器：BNC输出电平： CMOS兼容频率：48kHz1 2XLR 输出可以设置为AES/EBU 音频或模拟音频模拟视频输出 模拟视频输出1/2/3/4，配备选项02后添 加5/6/7/8 4通道－3路黑场输出和1路测试信号输 出 测试信号可以设置为4通道 测试信号－ NTSC 和 NTSC No Setup(无黑 色台阶电平设置): SMPTE彩条， 75%彩条， 线性信号，平场信号，监视器信号，多波 群信号，脉冲和条信号，扫描信号，其它 信号 625：75%彩条，100%彩条，叠加红场的 75%彩条，叠加红场的100%彩条，线性 信号，平场信号，监视器信号，多波群信 号， 脉冲和条信号， 扫描信号， 其它信号。
格式－NTSC，NTSC无黑色电平台阶设置 及PAL 输出连接器－BNC 输出阻抗－75Ω 反射损耗－＞30dB，5MHz以内 色同步幅度精度－±5% 同步幅度精度－±3% 消隐电平－±50mV SCH相位精度－±5° 定时调整－范围：全彩色帧 分辨率:＜1/27MHz(时钟), 0.1ns(选项01)ID文本－最多20个字符 闪烁间隔－闪烁间隔分为快、慢和关闭 Logo(标志图)－4级灰度，闪烁间隔分为 快、慢和关闭模拟音频输出 输出连接器－XLR× 2*1 输出阻抗－12Ω 频率(Hz)－默音, 50, 10。
