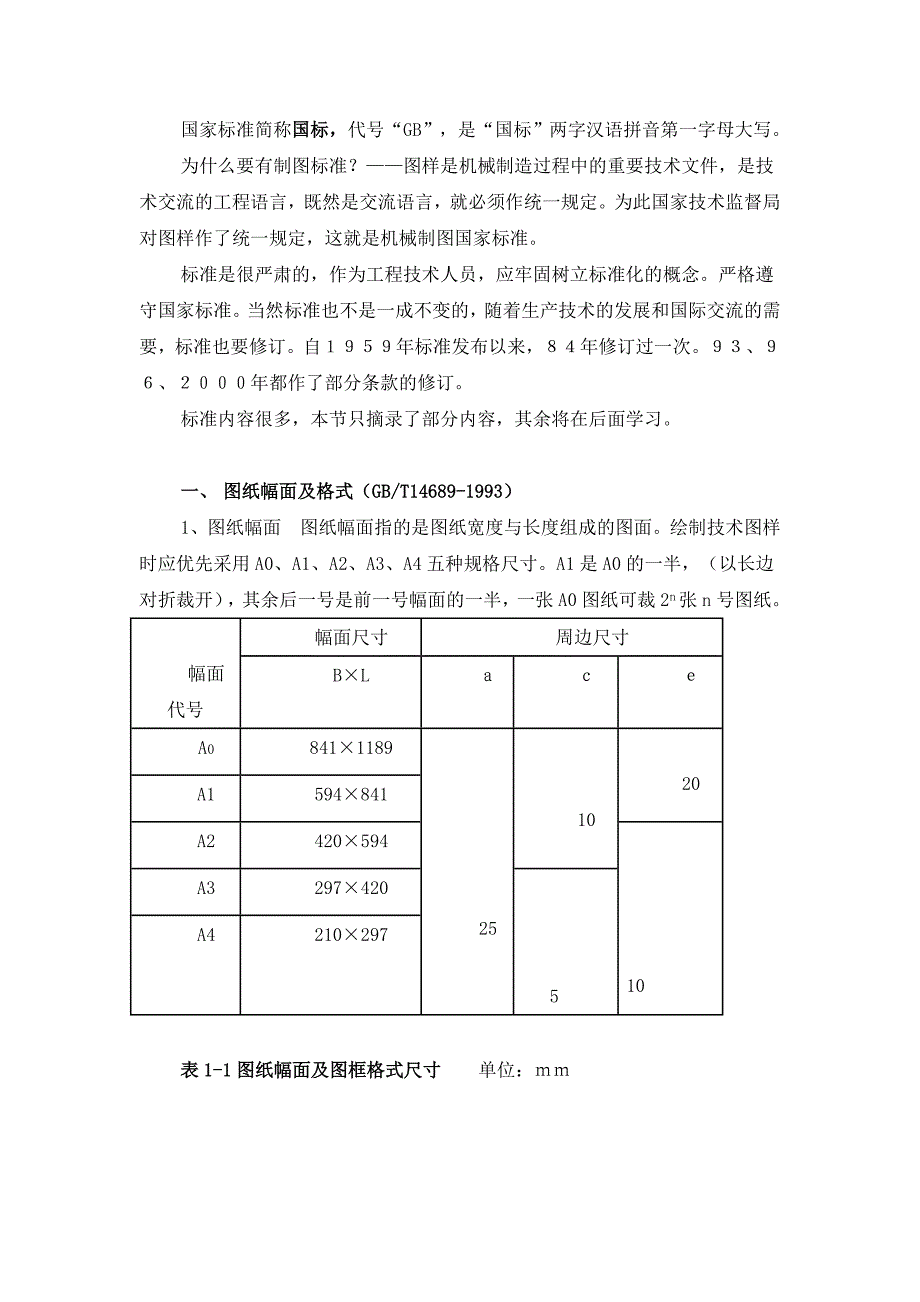

国家标准简称国标，国标，代号“GB”，是“国标”两字汉语拼音第一字母大写为什么要有制图标准？——图样是机械制造过程中的重要技术文件，是技术交流的工程语言，既然是交流语言，就必须作统一规定为此国家技术监督局对图样作了统一规定，这就是机械制图国家标准标准是很严肃的，作为工程技术人员，应牢固树立标准化的概念严格遵守国家标准当然标准也不是一成不变的，随着生产技术的发展和国际交流的需要，标准也要修订自１９５９年标准发布以来，８４年修订过一次９３、９６、２０００年都作了部分条款的修订标准内容很多，本节只摘录了部分内容，其余将在后面学习一、一、 图纸幅面及格式（图纸幅面及格式（GB/T14689-1993GB/T14689-1993））1、图纸幅面 图纸幅面指的是图纸宽度与长度组成的图面绘制技术图样时应优先采用 A0、A1、A2、A3、A4 五种规格尺寸A1 是 A0 的一半，（以长边对折裁开），其余后一号是前一号幅面的一半，一张 A0 图纸可裁 2n张 n 号图纸表表 1-11-1 图纸幅面及图框格式尺寸图纸幅面及图框格式尺寸 单位：ｍｍ 幅面尺寸周边尺寸幅面代号B×LａｃｅA0841×1189A1594×84120A2420×59410A3297×420A4210×29725510以上是基本幅面，优先使用基本幅面。
必要时可沿长边沿长边加长，加长幅面尺加长幅面尺寸规定：按基本幅面的短边成整数倍增加后得出寸规定：按基本幅面的短边成整数倍增加后得出如 A4×3: 297×630， 630 为短边 210×3 得出）（A0 幅面为 1m2 ，长边是短边的√2 倍，由此得出 A0 长边 L=1189mm, 短边 B=841mm） 注：本堂课应带国家标准手册、图纸装订本及 A4、A3单页，让学生有感性认识上图中，粗实线为基本幅面（第一选择），细实线为规定的加长幅面（第二选择），虚线为规定的加长幅面（第三选择）1． 图框格式 图纸上限定绘图区域的线框称为图框在图纸上用粗实线画出图框如下图上图中 a、b 是留装订边的图框格式，c、d 是不留流装订边的图框格式 3、标题栏（GB/T10609-1989）1）位置与方向：图框右下脚外框粗实线外框粗实线，右边和底边与图框线重合2）标题栏中文字方向应为看图方向3）总长、总宽及每格尺寸都应按规定4) 标题栏格式GB10609.1-1989学生练习用二、比例二、比例 （（GB/TGB/T 1469014690－－1993)1993)1、比例的概念比例为图样中机件要素的线性尺寸与实际机件相应要素的线性尺寸之比。
要点（１） 比例＝图上尺寸∶实际尺寸（即图形∶实际）（２）是线性尺寸之比角度无此问题，４５°角在图上也是４５ 。
