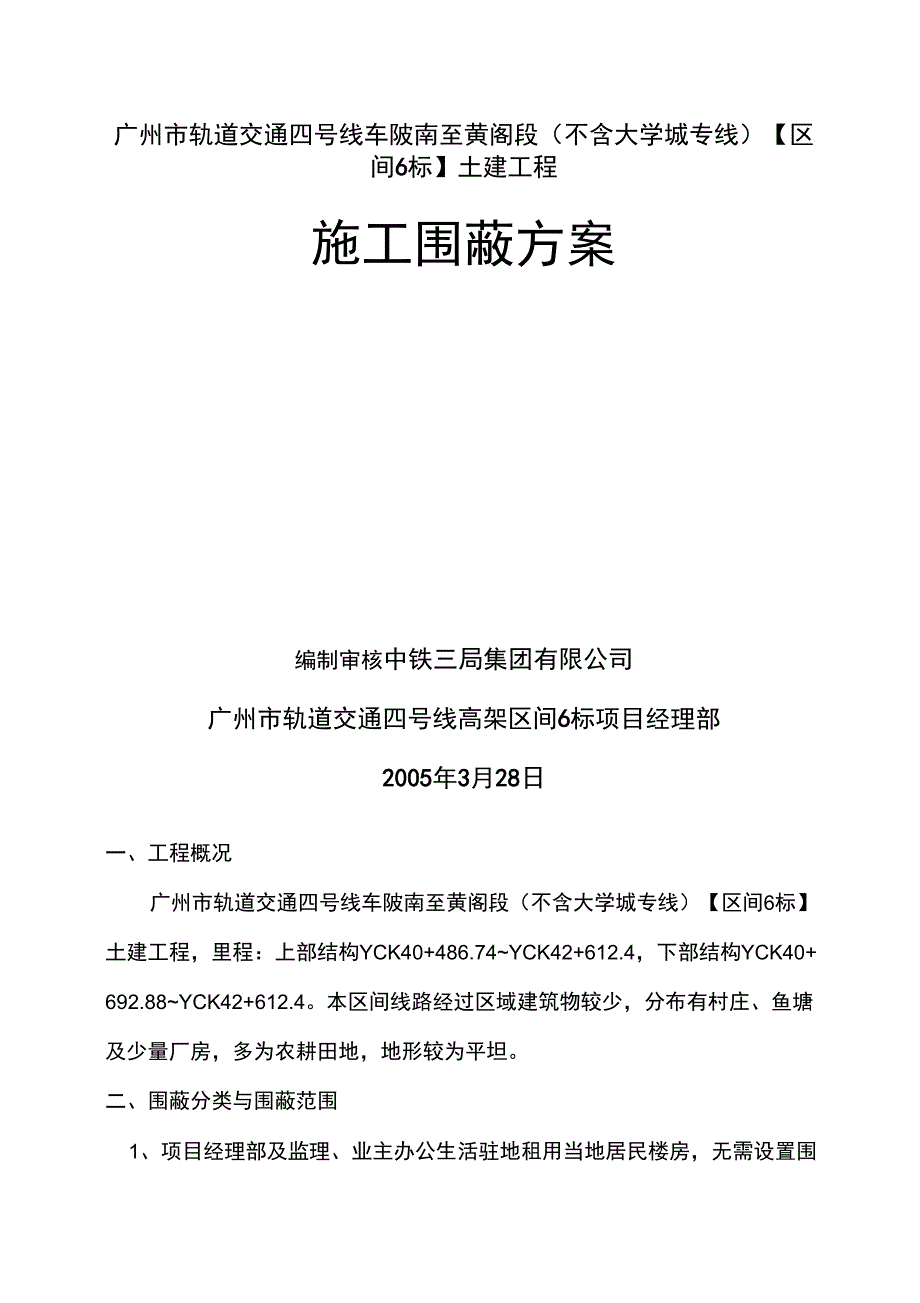

广州市轨道交通四号线车陂南至黄阁段（不含大学城专线）【区间6标】土建工程施工围蔽方案编制审核中铁三局集团有限公司广州市轨道交通四号线高架区间6标项目经理部2005年3月28日一、工程概况广州市轨道交通四号线车陂南至黄阁段（不含大学城专线）【区间6标】土建工程，里程：上部结构YCK40+486.74~YCK42+612.4，下部结构YCK40+692.88~YCK42+612.4本区间线路经过区域建筑物较少，分布有村庄、鱼塘及少量厂房，多为农耕田地，地形较为平坦二、围蔽分类与围蔽范围1、项目经理部及监理、业主办公生活驻地租用当地居民楼房，无需设置围蔽2、职工生活设施、生产设施用地设在三沙路以北，官坦小河以南的DZ7~DZ10墩红线范围内，采用砌墙作正式施工围蔽3、区间施工场地自北向南沿两侧红线设置临时围蔽，在横穿线路的道路、河渠处，临时围蔽沿线路方向断开，但必须沿道路、河渠方向进行封闭，使施工场地与外界形成相对隔离的空间三、围蔽设施设计1、正式施工围蔽采用砖砌24墙作为正式施工围蔽，高度设计为1.9m，力口300mm的压顶围墙基础底脚埋地深度500mm墙柱之间距离为3m考虑到墙柱及墙体的牢固、安全、可靠，墙体内加4根①6钢筋。
外墙面加批荡抹光后再刷涂料围墙外立面绘制宣传壁画，壁画表达以下内容：（1）、广州地铁公司标志、字样及工点名称2）、公益宣传广告或有关地铁宣传广告正式施工围蔽样式见附图一《围墙方案》2、施工临时围蔽按广州市建委2001年218号文的要求采用弧形彩色镀锌压型钢板加30cm砖墙基础临时施工围蔽样式见附图二《围板方案》四、安全、文明措施1、围蔽地基进行换填或夯实处理，保证围蔽稳定性2、严格按业主规定形式设置正式施工围蔽与临时施工围蔽，保证围蔽安全、牢固、可靠3、正式围蔽墙面批荡平整、光洁、涂料粉刷色调一致，宣传画精致、鲜艳，力求美观、大方4、正式围蔽应经常检查其墙体是否开裂，基础是否下沉，并用取措施进行预防与整改5、临时围蔽应经常检查其牢靠性，防止压型钢板散开、脱落或被盗6、对正式围蔽一年做两次粉刷，对临时围蔽应经常擦洗，保持清洁卫生附图一：《围墙方案》附图二：《围板方案》中铁三局集团有限公司广州市轨道交通四号线高架区间6标项目经理部2005年3月28日。
