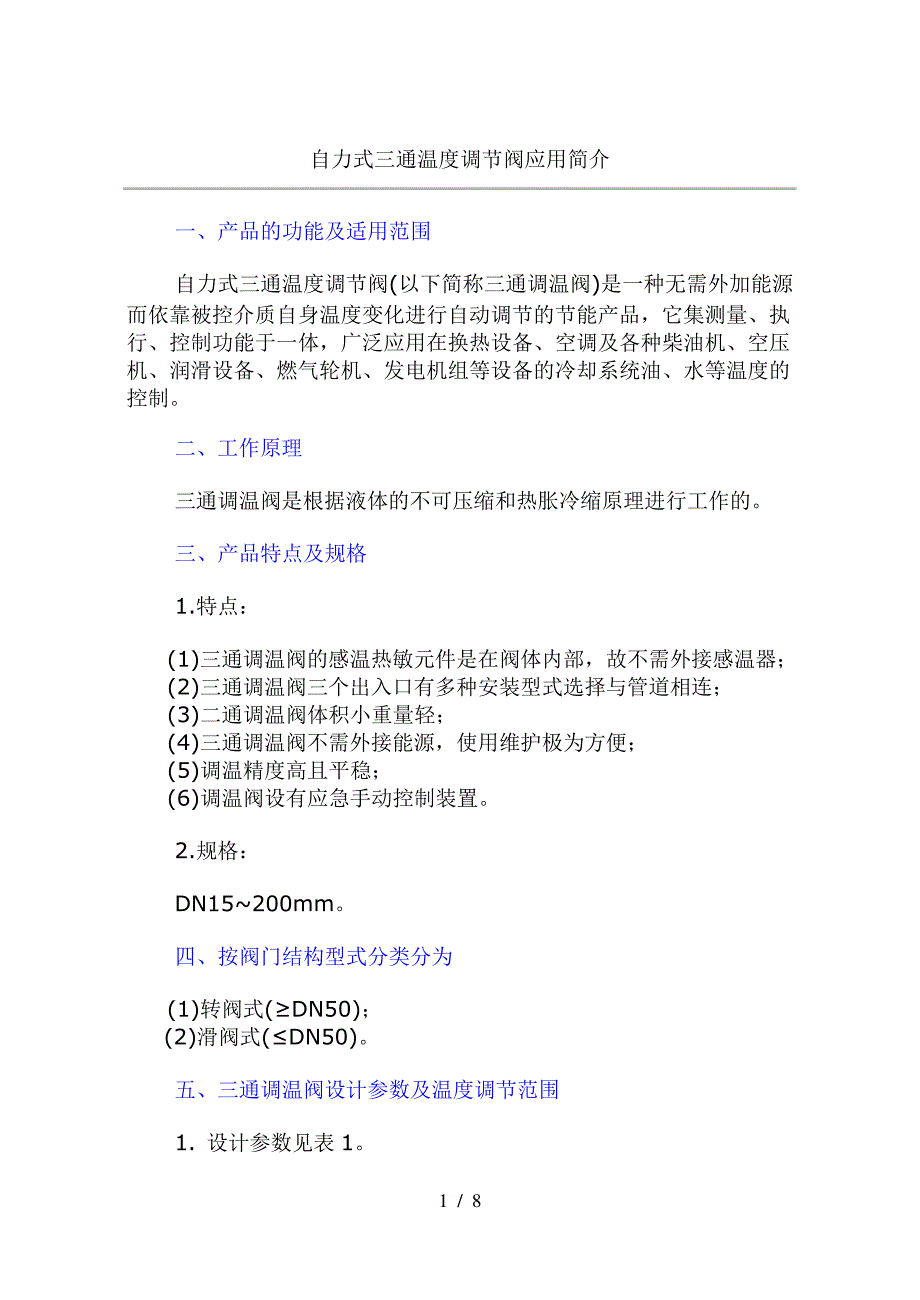

1 / 8 自力式三通温度调节阀应用简介 一、产品的功能及适用范围 自力式三通温度调节阀(以下简称三通调温阀)是一种无需外加能源而依靠被控介质自身温度变化进行自动调节的节能产品，它集测量、执行、控制功能于一体，广泛应用在换热设备、空调及各种柴油机、空压机、润滑设备、燃气轮机、发电机组等设备的冷却系统油、水等温度的控制 二、工作原理 三通调温阀是根据液体的不可压缩和热胀冷缩原理进行工作的 三、产品特点及规格 1.特点： (1)三通调温阀的感温热敏元件是在阀体内部，故不需外接感温器； (2)三通调温阀三个出入口有多种安装型式选择与管道相连； (3)二通调温阀体积小重量轻； (4)三通调温阀不需外接能源，使用维护极为方便； (5)调温精度高且平稳； (6)调温阀设有应急手动控制装置 2.规格： DN15~200mm 四、按阀门结构型式分类分为 (1)转阀式(≥DN50)； (2)滑阀式(≤DN50) 五、三通调温阀设计参数及温度调节范围 1. 设计参数见表 1。
2 / 8 2. 温度调节范围见表 2 3. LZF (转阀式)调温阀安装型式见表 3 表 1 型号 口径 (mm) 公称压力 (MPa) 推荐流量 (m3/h) 重量 (kg) 阀门结构型式 HZG-15 15 1.0 水 2- 4 油 1.5-3 2.2 滑阀式 2HZG-20 20 1.0 水 3- 5 油 2- 4 2.4 HZG-25 25 1.0 水 4- 6 油 3- 5 2.5 HGT-25 25 1.0 水 6- 12 油 4- 8 1.5 HF-25A 25 1.0 水 6-12 油 4- 8 8 HF-32A 32 1.0 水 10- 12 油 6- 12 9 HF-40A 40 1.0 水 12- 24 油 9- 8 10 HF-50A 50 1.0 水 18- 36 油 13- 26 11 ZFT-50 50 1.0 水 18- 36 油 13- 26 15 转阀式LZF-65 65 1.0 水 30- 50 油 20- 40 20 LZF-80 80 1.0 水 40- 80 油 30- 60 22 ZF-100 100 1.0 水 65- 130 油 50- 100 25 ZF-125 125 1.0 水 90- 180 油 70- 140 32 ZF-150 150 1.0 水 120- 240 油 100- 200 58 3 / 8 LZF-200 200 1.0 水 200- 420 油 150-320 62 六、设计选用要点 1. 先确定被控制的介质是油还是水。
2. 计算被控制的介质的流量(m3/h) 3. 根据被控制的介质及其设计流量来选择三通调温阀口径 表 2 热敏元件分类 温度调节范围 ℃范围(目标温度为中间值 ± 3℃) 20- 35℃、25- 40℃、30- 45℃、35- 5040- 55℃、45- 60℃、50- 65℃、55- 7060- 75℃、65- 80℃、70- 85℃、75- 9080- 95℃、85- 100℃ ℃范围(目标温度为中间值 ± 2℃) 20- 30℃、25- 35℃、30- 40℃、35- 4540- 50℃、45- 55℃、50- 60℃、55- 6560- 70℃、65- 75℃、70- 80℃、75- 8580- 90℃、85- 95℃、90- 100℃ 其他温度范围 可根据用户要求订做 4. 根据阀体材料(铸铜或 T 铸铁)、连接形式(F 法兰、G 管螺纹、ZG 锥管螺纹)、阀门结构型式(Z 转阀式、H 滑阀式)、温度调节范围和安装型式(见表 3)确定三通调节阀型号 表 3 4 / 8 5. 根据三个阀口流体的不同流向， 三通调温阀可用于合流(如图 1)或分流(如图 2)控制场合。
5 / 8 6. 合流式三通调温阀的作用是将两种不同温度的流体通过阀门混合成温度介于前两者之间的第三种温度的流体，这种阀有两个进口(B 为高温入口，C 为低温入口)和一个出口(A)，感温元件装在出口(A)处 分流式三通调温阀的作用是把一种流体通过阀给排水设备后按比例分成两路，当阀在关闭一个出口的同时就打开另一个出口，这种阀有一个入口(A)和两个出口(B 为旁通回流口，C 为分流冷却口) 7. 三通调温阀可以替代一个二通阀和一个三通接管 8. 转阀式三通调温阀有六种安装型式(见表 3)， 适应任意管向的联结，安装型式根据系统实际管路联结选定 9. 三通调温阀可任意位置安装，但应急手动装置面应安装在便于操作的位置 10. 为防止介质中杂质卡死或堵塞，三通调温阀宜在该阀前设置过滤器 6 / 8 七、三通调温阀应用示例见图 1~图 10 7 / 8 8 / 8 。
