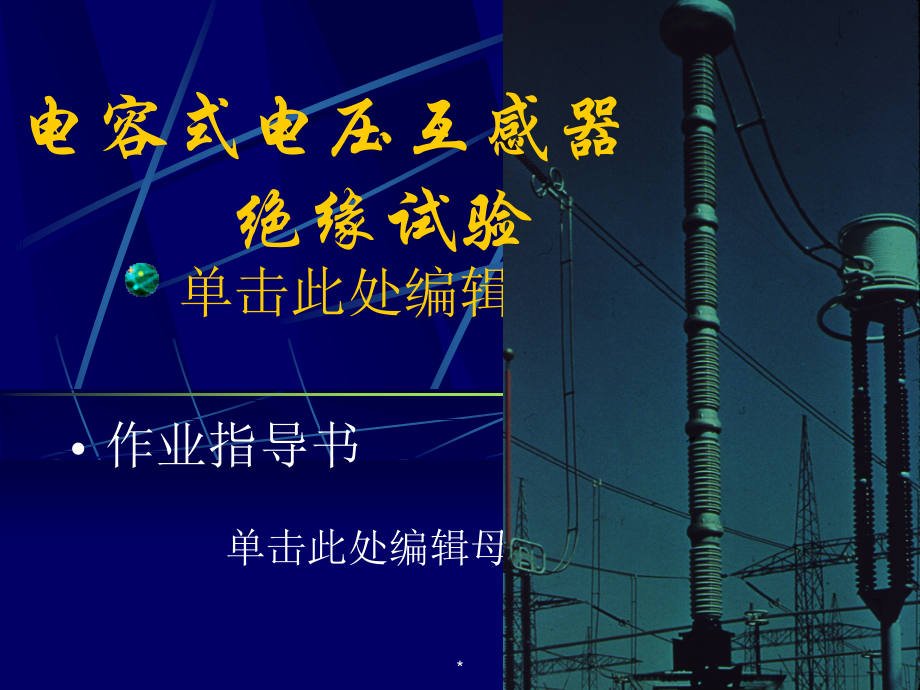

单击此处编辑母版标题样式单击此处编辑母版副标题样式*1电容式电压互感器 绝缘试验作业指导书电容式电压互感器原理结构图CVT 器身原理中间变压器补偿线圈二次绕组二次绕组X阻尼器和电阻放电间隙N高压电容分压器l一次端子l吊钩l头部l瓷套l外壳l接线盒 外壳金属 膨胀器| 电容| 中间变压器 +补偿电抗器 | 器身 高压CVT 的结构试验项目 中间变压器一次、二次绕组的直流电阻测量 detail各电容器单元及中间变压器各部位绝缘电阻测量 detail 电容器各单元的电容量及tg测量 detail交流耐压试验 detail局部放电测试 detail一般要求试验开始之前检查并记录试品的状态，有影响试验进行的异常状态时要研究、并向有关人员请示调整试验项目详细记录试品的铭牌参数试验后要将试品的各种接线、接地端子、盖板等恢复应根据交接或预试等不同的情况依据相关规程确定本次试验所需进行的试验项目和程序一般应先进行低电压试验再进行高电压试验、应在绝缘电阻测量之后再进行介损及电容量测量，这两项试验数据正常的情况下方可进行交流耐压试验和局部放电测试；交流耐压试验后还应重复介损/电容量测量，以判断耐压试验前后试品的绝缘有无变化。
电容式电压互感器绝缘试验推荐程序 安全措施 为保证人身和设备安全，应严格遵守安全规程DL408-91电业安全工作规程(发电厂和变电所电气部分)中有关规定；在进行绝缘电阻测量后应对试品放电；在进行tg及电容量测量时应注意高压测试线对地绝缘问题；进行交流耐压试验和局部放电测试等高电压试验时，要求必须在试验设备及被试品周围设围栏并有专人监护，负责升压的人要随时注意周围的情况，一旦发现异常应立刻断开电源停止试验，查明原因并排除后方可继续试验中间变压器一次、二次绕组的直流电阻测量 返回使用仪器 测量二次绕组使用双臂直流电阻电桥 测量一次绕组使用双臂直流电阻电桥或单臂直流电阻电桥，当一次绕组与分压电容器在内部连接而无法测量时可不测 试验结果判断依据 与出厂值或初始值比较应无明显差别注意事项 试验时应记录环境温度 图各电容器单元及中间变压器各部位绝缘电阻测量返回使用仪器 2500V绝缘电阻测量仪（又称绝缘兆欧表，含绝缘摇表）测量要求 图 各电容器单元：测极间； 中间变压器：测各二次绕组、N端（有时称J或）、X端等 试验结果判断依据 电容器单元极间绝阻一般不低于5000M； 中间变一次绕组（X端）对二次绕组及地应大于1000M，二次绕组之间及对地应大于10M。
注意事项 试验时应记录环境湿度测量一、二次绕组及N端等绝阻时非被试绕组及端子应接地，时间应持续60s，以替代二次绕组交流耐压试验电容器各单元的电容量及tg测量返回使用仪器 升压装置、电容/介损电桥（或自动测量仪）及标准电容器（有的自动介损测量仪内置10kV标准电容器和升压装置）； 现场用测量仪应选择具有较好抗干扰能力的型号，并采用倒相、移相等抗干扰措施测量方法 图 各独立电容器分节：宜采用正接线测量，测量电压10kV C1下节连同中压电容器C2： 1、一般建议采用自激法，测量电压一般不应超过2.5kV 2、也可采用测量C1串联C2的总体电容量及介损； 3、如CVT下节有中压测试抽头，优先采用利用测试抽头的接线方法自激法测量CVT下节电容量及介损电容器各单元的电容量及tg测量返回 试验结果判断依据：q电容量：每节电容值不超出额定值的-5+10，电容值大于出厂值的102时应缩短试验周期；一相中任两节实测电容值差不超过5 q tg，交接时，膜纸复合绝缘型不超过0.0015，油纸绝缘型不超过0.005；运行中，膜纸复合绝缘型不超过0.003，超过0.0015的应加强监视，超过0.003的应更换。
油纸绝缘型不超过0.005，超过0.005但与历年测试值比较无明显变化且不大于0.008的可监督运行 注意事项试验时应记录环境温度、湿度测量完成后恢复中间变各端子的正确连接状态交流耐压试验与局部放电测试返回使用仪器 无局放高电压试验变压器及测量装置（电压测量总不确定度3）； 局部放电测量仪 试验方法及试验结果判断依据：高压电压电 容器C1中各独立分节节宜分节进节进 行试验试验 ，耐压值为压值为 出厂值值的75，耐压压60s应应无内外绝缘闪络绝缘闪络 或击击穿；耐压压后将电压电压 降至局部放电测试预电测试预 加电压电压 0.81.3Um历时历时 10s，再降至局放测测量电压电压 1.1Um/3保持60s，局部放电电量应应不大于10pC如果耐压值压值 低于局部放电测试预电测试预 加电压电压 0.81.3Um则则只进进行局部放电测试电测试 、不耐压压对对于下节节整体，不进进行耐压试验压试验 ，局部放电试验电试验 不进进行预预加压压，测测量电压为电压为 1.2Un/3 ，局部放电电量不应应大于15pC 对对于高压电压电 容器的各分节节，计计算上述试验电压时试验电压时 ，Um和Un应应用该该CVT设备设备 的相应应参数除以节节数。
交流耐压试验与局部放电测试返回 注意事项试验时应记录环境湿度，相对湿度超过75时不应进行本试验 ；升压设备的容量应足够，试验前应确认高压升压等设备功能正常 ；所用测量仪器、仪表在检定有效期内，局部放电测试仪及校准方波发生器应定期进行性能校核 耐压试验后宜重复进行主绝缘的局部放电测试、介损及电容量测量，注意耐压前后应无明显变化。
