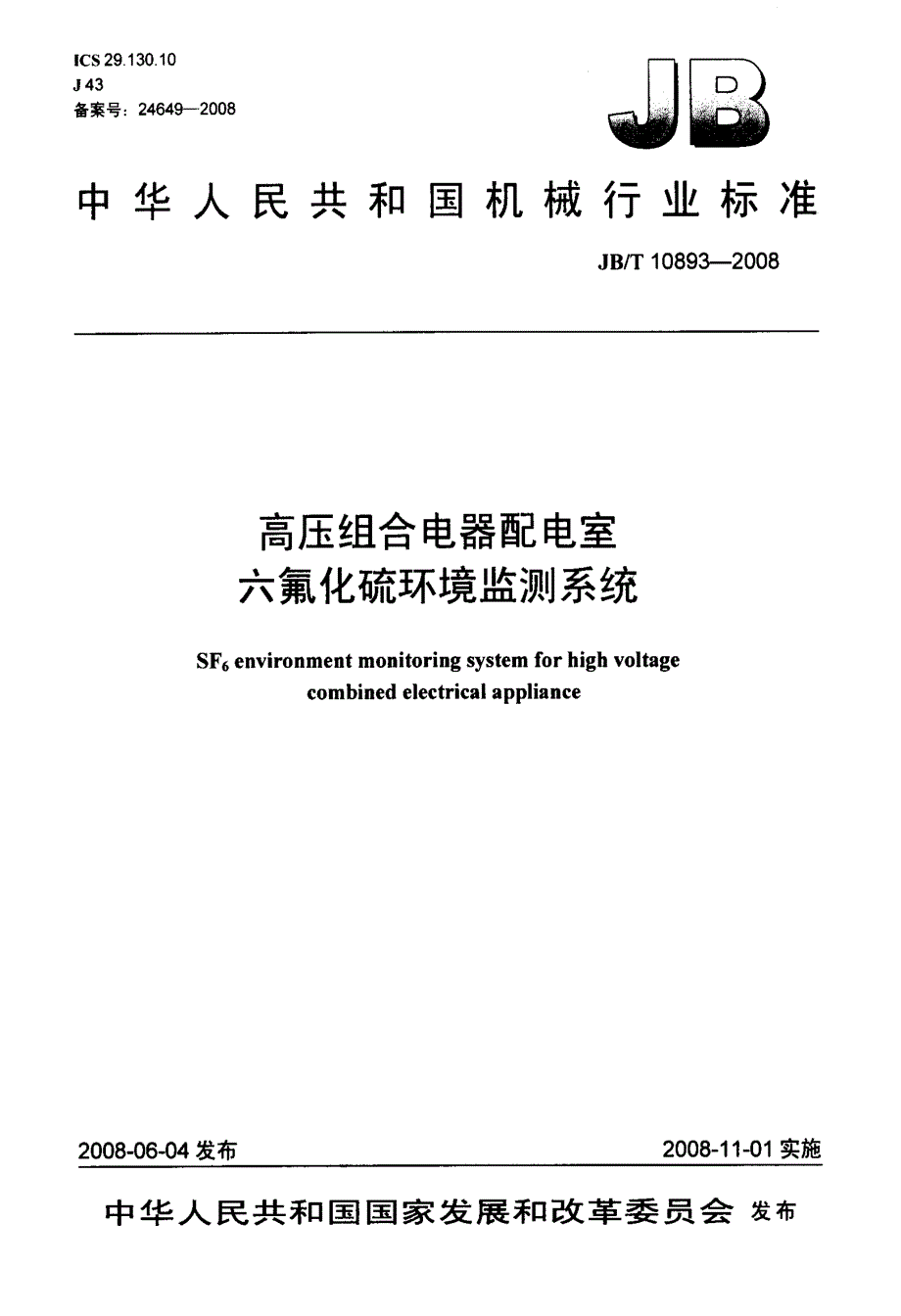

ICS 2913010备案号：24649--2008 J尽J43中华人民共和国机械行业标准JB／T 1 0893—2008同 压组合电器配电室 六氟化硫环境监测系统SF6 environment monitoring system for high voltage combined electrical appliance2008．06．04发布2008—1 1—01实施中华人民共和国国家发展和改革委员会发布JB，r 1 0893__2008目次前言1范围．2规范性引用文件 3六氟化硫气体的一般性质 ～3．1物理性质 3．2电气性质～4组成与命名．． 4．1组j#l．4．2命名．．．． Ⅱl●●●●●●2 5技术要求 2 5．1使用环境25．29h观．2 5．3监测取样点i ． 25．4功自B25．5绝缘电阻．． 3 5．6绝缘强度． 3 5．7电磁兼容性．． 35．8采样距离和时间．3 5．9可靠性 ．． 46试验方法4 6．1试验条件46．29h观．．．． 4 6．3监测取样点46．4功自B．．．． 46．5绝缘电阻 5 6．6绝缘强度56．7电磁兼容性6 6．8采样距离和时间．． 6 6．9可靠性6 7检验规则67．1检验分类。
6 7．2出厂检验6 7．3型式检验78标志、包装、运输和贮存 ． 7 8．1标志．．．． 78．2包装． 78．3 j垂输．78．4 9亡存．7 表1检验项目及顺序 6刖菁 本标准由中国机械工业联合会提出 本标准由机械工业仪器仪表元器件标准化技术委员会归口 本标准起草单位：沈阳仪表科学研究院、国家仪器仪表元器件质量监督检验中心、辽宁电力勘测设计院、深圳市爱科赛科技有限公司、山东电力工程咨询院 本标准主要起草人：何方、郭志勇、于振毅、陈杰灵、李振波、徐秋玲、纪明、杨旭方 本标准为首次发布nl高压组合电器配电室六氟化硫环境监测系统1范围本标准规定了高压组合电器配电室六氟化硫环境监测系统(以下简称系统)的组成与命名、技术要 求、试验方法、检验规则、标志、包装、运输和贮存 本标准适用于电厂、变电站的高压开关配电室以及高压开关生产车间环境中监测六氟化硫浓度、氧 气含量、温度、湿度的监测系统2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款凡是注日期的引用文件，其随后所有的 修改单(不包括勘误的内容)或修订版均不适用于本标准然而，鼓励根据本标准达成协议的各方研究 是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准GB／T 191—2000包装储运图示标志(eqv ISO 780：1997)GB 9969．1—1998工业产品使用说明书总则GB,'r 14436--1993工业产品保证文件总则GB／T 17626．2—2006电磁兼容试验和测量技术静电放电抗扰度试验(idt IEC 61000-4．2：2001) GB[r 17626．3—2006 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验(idt IEC61000_4．3：2002)3六氟化硫气体的一般性质3．1物理性质 六氟化硫气体的分子式为SF6、分子量为146．07、分子直径为4．56×101um 六氟化硫气体在常温常压下呈气态，在20C和101．325kPal对的密度为6．16kg／m3(约为空气的5倍) 六氟化硫气体的临界温度为45．6C，经压缩而液化，通常以液态装入钢瓶运输 纯净的六氟化硫气体是无色、无味、无嗅、无毒和不可燃的 3_2电气性质 六氟化硫是负电性气体，有吸附自由电子的能力，具有良好的灭弧和绝缘性能在101．325kPa大气 压力下的均匀电场中，六氟化硫气体的耐电压强度约为氮气的2．5倍。
纯净的六氟化硫气体是一种物理化学性能稳定的气体，在电弧作用下会分解，当温度达到800K～ 1000K时开始少量分解，当温度达到4000K以上时，大部分的分解物为硫和氟的单原子电弧熄灭后， 绝大部分分解产物又重新结合成稳定的六氟化硫分子其中极少量的分解物，在重新结合的过程中与游 离的金属原子、水和氧发生化学反应，产生金属氟化物及氧、硫的氟化物，有些分解物是有毒的经验 表明，工作人员在即使是含有非常微量的分解物的环境中，也会感到刺鼻或不舒服的气味，对鼻、口、 眼等有明显的刺激这种反应在有明显中毒反应之前的几秒钟内就会产生4组成与命名4．1组成 4，1．1采集装置包括六氟化硫气体采集器、六氟化硫气体浓度变送器、氧气变送器、温度变送器、湿度变送器以及 检测是否有人员进入配电室的红外传感器等 4．1．2监控主机装置完成数据显示、报警数据存储、发送控制指令、报警控制、报警查询等当有报警信号发出时，系 统应能够自动启动风机排风，排风时间可灵活设定4．1．3报警装置当配电室环境中六氟化硫气体浓度、湿度数值高于设定的报警值或氧气含量低于设定的报警值时， 设备输出报警信号，并能发出声光警示，提醒有关人员注意，并采取进一步措施。
4．2命名 型号按以下标记：系统结构形式(Y：一体式F：分体式) 规格代号(含传感器原理、测点等) 系列代号品牌代号注1：型号格式各厂家可以灵活设定 注2：型号格式中的代号位数，各厂家可根据自己的实际情况进行调整5技术要求5．1使用环境 温度：— 5℃～+70℃： 相对湿度：≤85％； 输入电压：220×(I±10％)VAC 5．2外观 系统外壳漆膜应完整均匀、无缺陷、无锈蚀、无裂纹各部件连接无松动，电镀件镀层应光滑，无漏镀、斑点和锈蚀 5．3监测取样点5．3．1配电室内六氟化硫气体的取样点；在每个间隔的联接处下方设置一个传感器，由于六氟化硫气 体的密度约为空气密度的5倍，取样点一定要处于盛装六氟化硫气体的罐体下方最低处 5．3．2配电室内氧气的取样点：在每个间隔的联接处下方放置一个氧气变送器 5．3．3配电室内温湿度的取样点：每个室内放一个温湿度传感器 5．4功能5．4．1采样检测 5．4．1．1六氟化硫气体浓度 测量范围：O～1500X 1d“： 准确度：±5％FS、±10％FS、±15％FS注：由于检测原理和方法的不同：如半导体法、电化学法、激光法等，所以会有不同的准确度。
5．4．1．2氧气含量检测范围：5％～25％； 准确度：±I％5．4．1．3温度显示范围：一50℃～+100℃： 准确度：4-1％FS5．4．1．4相对湿度 湿度范围：1％～99％； 准确度：±5％5．4．2报警 5．4．2．1六氟化硫气体浓度报警 取气点所处环境中六氟化硫气体浓度高于设定报警值时，系统应发出报警信号，并输出启动风机的控制信号 5．4．2．2氧气含量报警 配电室所处环境中的氧气含量低于设定报警值时，系统应发出报警信号，并输出启动风机的控制信号5．4．2．3湿度报警 配电室所处环境湿度高于设定报警值时，系统应发出报警信号，并输出启动风机的控制信号’5．4．2．4人员进入报警配电室装有红外传感器感应范围大于3m当有人员进入时，系统应发出报警信号，并输出启动 风机的控制信号5．4．2．5报警参数设定与排风控制六氟化硫气体浓度、氧气含量、湿度的报警值可根据需要由授权人(或责任人)设定能够设定自 动排风、强制排风和手动排风模式，并且自动排风、强制排风时间可灵活设定 5．4．3显示记忆功能 能够实时显示被监测对象的状态，具有操作界面和人机交流功能，对发生过的报警指标有记忆功能， 可以随时进行查询，记}乙时间可以保存五年。
5．4．4远传功能 能够实现有线或无线数据传输功能，将系统实时监测的数据及报警信息远传至相关设备，并且能与 电厂、变电站、高压开关生产厂家等现场现有的通信设备相连，将实时数据及报警信息传输到现场设备 5．5绝缘电阻 温度在15 6C～35“C．相对湿度≤75％时，系统电源线、信号线与机壳之间以及系统电源线、信号线之间的绝缘电阻应不小于20Mr) 5．6绝缘强度 温度在15“C～35 4C，相对湿度≤75％时，系统电源线、信号线与机壳之间以及系统电源线、信号线 之间应能承受有效值为1500V、50Hz正弦波交流电压，历时lmin，应无击穿和飞弧现象 5．7电磁兼容性 5．7．1原则系统应能够耐受以下电磁兼容试验，试验后功能正常，无误动作，应符合5．4的功能要求5．7．2静电放电抗扰度 系统应能承受GBfr 17626．2—2006中第5章所规定的试验等级为3的静电放电抗扰度试验5．7．3射频电磁场辐射抗扰度 系统应能承受CBtr 17626．3—2006中第5章所规定的试验等级为3的射频电磁场辐射干扰试验 5．8采样距离和时间从六氟化硫气体监测点到气体采集器的距离越短越好，导气管的长度最长不能超过30m。
每个气体 采集器若包含两个或两个以上的六氟化硫气体监测点．则每点采样时间不应超过15rain，总的采样周期 不能超过2h，且采样间隔时间可灵活设定 5．9可靠性 系统连续工作1000h后，应符合5．4的功能要求6试验方法6．1试验条件6．1．1一般试验条件 a)环境温度：15℃～35℃； b)相对湿度：45％～75％； C)大气压：86kPa～106kPa； d)电源电压：220×(1±10％)VAC： e)试验现场无其他特殊气体； f)除地磁场外，无其他外界磁场干扰，无振动 6．1．2仲裁试验条件 a)温度：20℃±2℃； b)相对湿度：65％±lO％；C)大气压：86kPa～106kPa； d)电源电压：220×(1±5％)VAC； e)试验现场无其他特殊气体； f)除地磁场外，无其他外界磁场干扰，无振动 6．2外观 用目测及手触摸的方法进行，结果应符合5．2的规定6．3监测取样点 用目测的方法，结果应符合5．3的规定 6．4功能6．4．1采样检测 6．4．1．1六氟化硫气体浓度 一般采用以下两种方法之一进行： a)用五个容积为5L的标准气袋，分别充人浓度为0、100X 10“、500X 10-6、1000×10．6、1500×1矿的六氟化硫标准气体，标准气体浓度值以标准气体的实际配气浓度为准，配气浓度在低于 150×1旷时要求偏差为±20％，准确度为±3％，配气浓度在高于150×10_6时要求偏差为± 10％，准确度为±3％。
然后分别将气袋的出气1：3通过气路转换器与采集器的进气管紧密的连接 在一起，进行气体采样，也可以分别单独将气袋与采集器的进气管紧密的连接进行采样，显示 屏上对应通道显示的六氟化硫浓度值，结果应符合5．4．1．1的规定 b)用五个标准气瓶，分别充入浓度为0、100X 10_6、500X 10_6、1000X 101500×10_6的六氟化 硫标准气体，标准气体浓度值以标准气体的实际配气浓度为准，配气浓度在低于150×10-6时要 求偏差为±20％，准确度为±3％，配气浓度在高于150X 10_6时要求偏差为±10％，准确度为 ±3％然后分别将气瓶的出气12通过气路转换器与采集器的进气管紧密的连接在一起，进行气 体采样为了控制气体流动的稳定性和流量的大小，使之与采集器的流速要求匹配，应在转换 器与采集器之间加装一个流量控制器显示屏上该通道显示的六氟化硫浓度值，结果应符合5．4．1．1的规定46．4．1．2氧气含量 将氧气变送器置于标准氧气中，氧气含量为5％、10％、15％、18％、25％，标准气体浓度值以标准气体的实际配气浓度为准，配气浓度要求绝对误差为±5％．准确度为±o．5％。
显示屏上所显示的氧气 含量，结果应符合5．4．1．2的规定 6．4．1．3温度 将温度传感器放置在一50“C、0“C、25“C、50“C、100“C的均匀温场中，显示屏上所显示的温度，结 果应符合5．4．1．3的规定6．4．1．4湿度 温度在25“C±1℃，将湿度传感器置于湿度为15％、25％、50％、75％、85％的恒。
