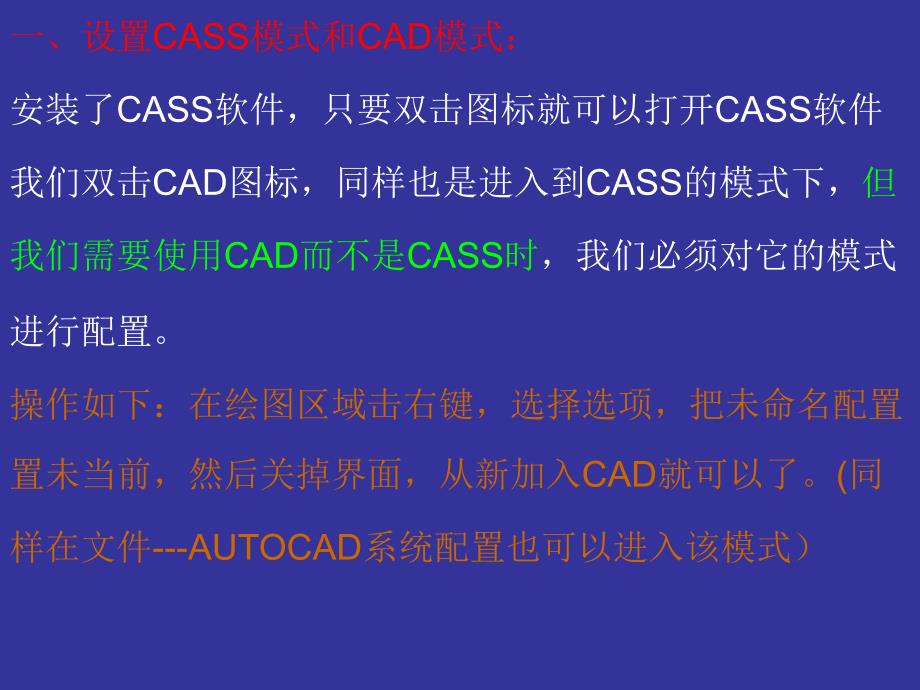

一、设置CASS模式和CAD模式：安装了CASS软件，只要双击图标就可以打开CASS软件我们双击CAD图标，同样也是进入到CASS的模式下，但我们需要使用CAD而不是CASS时，我们必须对它的模式进行配置操作如下：在绘图区域击右键，选择选项，把未命名配置置未当前，然后关掉界面，从新加入CAD就可以了同样在文件---AUTOCAD系统配置也可以进入该模式） 二、CASS软件界面的介绍1、菜单栏2、CAD工具栏3、CASS工具栏4、屏幕菜单栏5、命令栏6、状态栏 三、文件菜单的介绍1、图形的打开、更名、存盘等操作：这是图件保存的关键，也是大家在计算机文化基础里学习的知识的应用，操作不当将导致图件丢失注：图件的保存形式：文件名.dwg格式保存同CAD的格式）2、CASS参数配置3、CAD系统配置（也可在绘图区击右键打开）4、绘图输出（图纸的打印及管理） 四、显示菜单1 1、重画屏幕：、重画屏幕：用于清除屏幕上的定点痕迹2 2、鹰眼：、鹰眼：辅助观察图形，为可视化地平移和缩放提供了一个快捷的方法3 3、多窗口操作功能：、多窗口操作功能：层叠排列、水平排列、垂直排列、图标排列等都是为用户在进行多窗口操作时，所提供的窗口排列方式。
4、地物绘制菜单：用于调出右侧地物编辑菜单5、工具栏：用于设置显示你需要的工具栏 五五、批量修改坐标数据：批量修改坐标数据：疑问：我们在采集数据时，设站、定向将坐标的大数位省略了，省略原因是由于我们的全站仪在输入数据时最多只能输入六位整数，那么我们在成图时怎么办呢？（新型的全站仪不存在这个问题）功能：功能：可以通过加固定常数、乘固定常数、XY交换三种方法批量的修改所有数据或高程为0的数据操作过程：操作过程：左键点击数据菜单，首先选择批量修改坐标数据，然后选择原始数据文件名、更改后数据文件名、需要处理的数据类型和修改类型，然后在相应的方框内输入改正值，点击“确定”即完成批量修改坐标数据功能 六、数据合并六、数据合并功能：功能：将不同观测组的测量数据文件合并成一个坐标数据文件，以便统一处理操作过程：操作过程：数据菜单下，选择数据合并后，在数据合并对话框，根据提示依次输入你需要合并的数据文件和合并后的坐标数据文件名，然后确定就可以了说明：说明：数据合并后，每个文件的点名不变，以确保与草图对应，要求在测图时同一个测区不要出现点名重名现象，否则数据合并以后点名可能存在重复现象注：数据合并的应用非常灵活，就具体情况而定，若合并的数据文件较少时，可以在记事本文件里进行。
七、数据分幅功能：功能：将坐标数据文件按指定范围提取生成一个新的坐标数据文件操作过程：操作过程：执行此菜单后，会弹出一个对话框，要求输入待分幅的坐标数据文件名，输入后按“打开”键，随即又会弹出一个对话框，要求输入生成的分幅坐标数据文件名，输入后按“保存”键然后见命令区提示命令提示栏：命令提示栏：选择分幅方式:(1)根据矩形区域(2)根据封闭复合线<1>如选1，系统将提示输入分幅范围西南角和东北角的坐标如选2，应先在图上用复合线绘出分幅区域边界，用鼠标选择此边界后，即可将区域内的数据分出来 八、数据分幅的应用当我们的测区很大时，我们的数据量也很大，假如在某项工程中，只需要应用到该测区的某一块图形时，我们除了把改图形裁剪下来，以之对应的我们还要提供该图的测量数据，那么我们就可以通过数据分幅操作来提取数据，满足我们的实际应用中的需要 九、南方CASS作图介绍1、定显示区定显示区就是通过坐标数据文件中的最大、最小坐标定出屏幕窗口的显示范围操作：鼠标单击绘图处理 ---定显示区---输入坐标数据文件名---打开即可这是命令区显示：最小坐标(米):X=31056.221,Y=53097.691最大坐标(米):X=31237.455,Y=53286.090 2、选择成图方法（1）可以选择测点点号定位成图法 （2）还可以选择坐标定位成图法总结：两种成图方法各有优缺点，当我们两种成图方法都熟悉以后，我们再来总结这两种方法的特点，我们就可以在各种情况下选择合适的成图方法，以便提高效率。
（1）测点点号定位成图法操作：击右侧屏幕菜单区之“坐标定位”项，选择“点号定位”项，然后选择点号对应的坐标点数据文件名C:＼CASS7.0＼DEMO＼STUDY.DAT后，命令区提示：读点完成! 共读入 106 个点 3、展点展点形式可以选择：展高程点：显示点位和高程值，在此过程中，需要输入注记高程点的距离绘制等高线时使用该种展点方法）展野外测点点号：展各测点的点名和点位进行地物编辑时使用该种展点方法展野外测点代码：展各点编码及点位使用编码法成图时使用该种展点方法，目前已经不再使用该法）展野外测点点位：仅展绘各测点位置不用）展控制点：选择控制点坐标数据文件，然后选择所展控制点的类型注意在展控制点时所展的点必须输入编码） 4、绘平面图我们采集数据时，配合绘了草图，那么我们在绘平面图形时，我们的依据就是草图例：study.dat 文件，草图对应教材65页具体操作如下:（1）绘控制点：具体操作根据命令提示框的提示进行注意事项：在绘制控制点时一定要弄清楚控制点的类型，要让实地控制点类型与图例依依对应如：图根点就用图根点图例来画，导线点就用导线点图例来画，不能张冠李戴 （2）绘制交通设施：a、绘铁路时：我们实际测量的一边为骨架线，若方向反了就选择线型换向。
铁路的宽度是固定的，我们在实测的时候只用测一边就可以了b、绘公路时：分为单边和双边两种情况绘单边时，根据提示操作就可以了绘双边时，绘好一边以后，绘制另一边时可以选择边点式和边宽式两种若测量时测量路对面一点那就选择边点式，若丈量了路的宽度就选择边宽式，实际测量中，一般使用边点式更方便，因为测量公路时有车辆通行，比方便丈量路宽 c、绘交通设施里其它地物时，根据具体情况而定说明：拟合：拟合成光滑的曲线；不拟合：则保留所画的折线形式 （3）绘制居民地a、房屋的绘制主要有多点房屋和四点房屋两种四点房屋的绘制很简单，根据你测量的情况有已知三点、已知两点及宽度和已知四点这三种情况供选择，若采用了丈量法则视具体情况而定示范给大家看）已知三点绘图时，通过这三个点时一定要连续，可以顺时针，也可以逆时针多点房屋的绘制要复杂一些，常用的功能有：隔一点J、隔一闭合G、闭合C、微导线A等 隔一点J：隔一点可以将前一点和后一点连线成直角隔一闭合G：具有隔一点和闭合功能闭合C：绘居民地时最后一个点一定要使用C闭合键，我们所绘的房屋都要求闭合微导线A：输入当前点至下一点的左角和距离，输入后软件将计算出导线点位并连线若输入角度时输入K可直接输入左向转角，若直接用鼠标点击，只可确定垂直和平行方向。
此功能特别适合知道角度和距离但看不到点的位置的情况其他功能：根据提示操作 b、台阶的绘制：先绘台阶的一边，再绘台阶的另一边，一定注意不要把台阶的方向绘反了注意：1、有边台阶的绘制：实测时只用测外围2、U形台阶的绘制：要求输入台阶数，实测时就注意台阶数，可以测台阶的最下面和最上面选择正确的方向就可以了c、围墙的绘制：除了在CASS参数配置里面强掉了围墙要封口外，还要注意你测量围墙时的位置，实测的方向作为基线方向，若画反了选择线型换向d、其他：视具体情况而定 。
