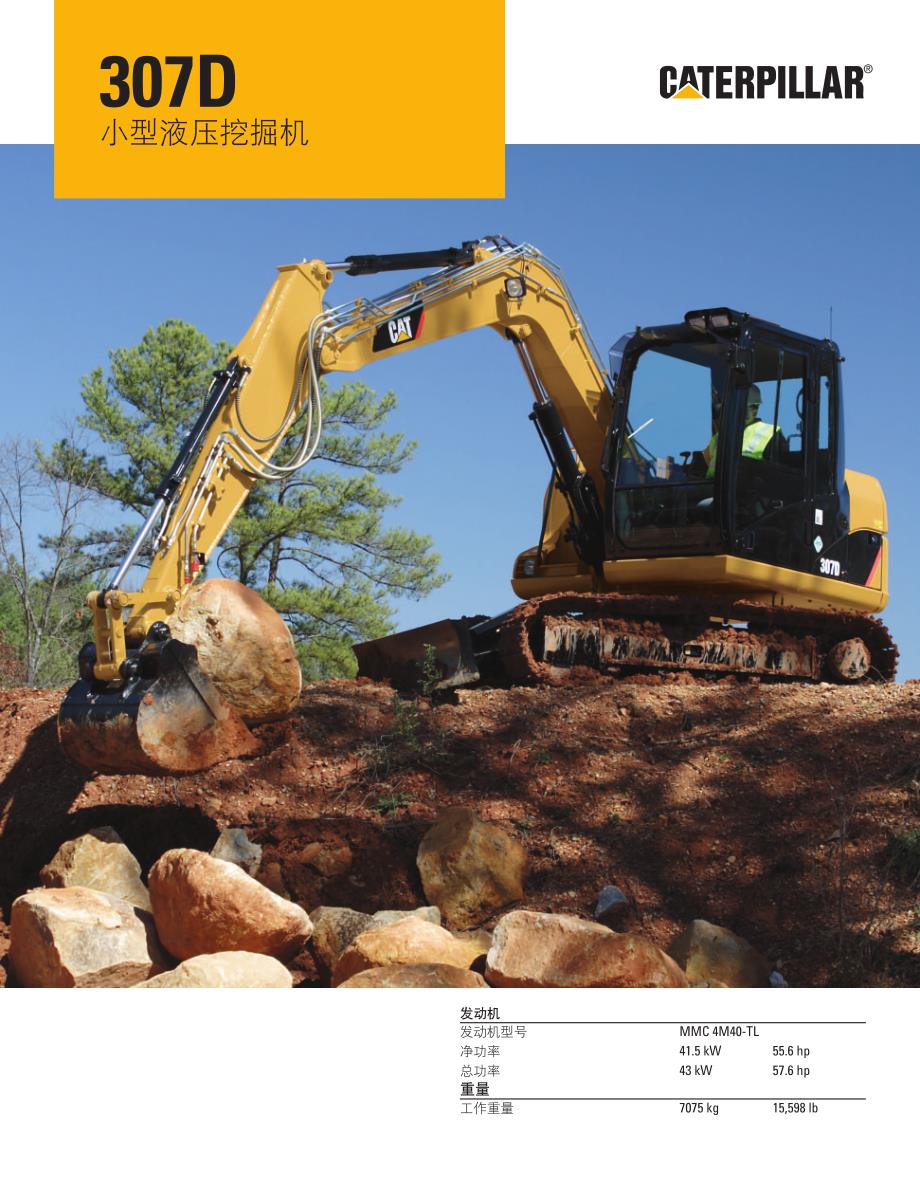

307D 小型液压挖掘机发动机 发动机型号MMC 4M40-TL 净功率41.5 kW55.6 hp 总功率43 kW57.6 hp 重量 工作重量7075 kg15,598 lb2目录 操作台 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 性能. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4 发动机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4 作业机具 . . . . . . . . . . . . . . . . . . . . . . . . . . .5 底盘系统 . . . . . . . . . . . . . . . . . . . . . . . . . . .6 维修保养方便性 . . . . . . . . . . . . . . . . . . . .7 客户支持 . . . . . . . . . . . . . . . . . . . . . . . . . . .7 307D 技术参数 . . . . . . . . . . . . . . . . . . . . . .8 307D 标准和选装设备 . . . . . . . . . . . . . .11307D 特点舒适的驾驶室 安装在座椅上的直观控制装置、宽敞 的驾驶室以及空气悬浮座椅，可确保 您一整天舒适地工作。
多功能性 机器可与各种 Cat® 作业机具配合使用， 提高了机器在作业现场的多功能性性能 强劲的挖掘力和快速的循环时间使生 产力达到最高，同时又不损害机器的 可控性稳定性 后移了配重的传统机尾回转设计带来优 异的稳定性，并使提升能力达到最高卡特彼勒 307D 小型液压挖掘机性能优越、操作舒适， 同时还可为您降低运营成本宽大的驾驶室提供了 舒适的工作环境安装在座椅上的直观控制装置便 于使用，可提高工作的准确性和效率标准机尾回 转设计包括一个配重，它安放在机器上更靠后的位 置这样可形成一个杠杆，为提升和挖掘作业提供 稳定的工作平台307D 堪称 8 吨级传统机尾回转挖 掘机的典范3宽大的驾驶室为操作员提供了舒适环境和更宽广的视野由 于辅助开关由操纵手柄进行控制，腾出了地面空间，为操作 员提供了充足的腿脚活动空间一目了然的驾驶室布局便于 操作，可缓解操作员的疲劳其它驾驶室功能包括：• 空调为标准配置• 12V 电源插座，供充电• 可调节靠背和扶手的空气悬浮座椅• 杂志和杯架储放区• 省力的操纵手柄控制装置设计可使操作员保持自然的腕部 和手臂姿势• 控制台可独立于座椅进行调节，以达到最大的舒适度。
• 顶置天窗可提高视野，打开可使空气流通• 前上方的挡风玻璃可通过自动插销机构开启，并可方便地 收放到操作员上方的顶篷上• 所有功能均由操作员进行控制，降低了运营成本• 控制方式转换器位于地板垫之下监控器显示 采用全新设计的监控器安放合理，可清晰地显示机器的监控 系统，确保燃油油位、水温和警告灯一目了然操作台 简便的操作让操作员能专注于生产4性能 挖掘力强，控制精确液压系统 反应灵敏、作用平稳的液压装置可在精细平地、推土以及回填等各种应用 中，为客户提供所需的控制强劲的铲斗和斗杆挖掘力，结合快速的循环 时间，可提供世界一流的生产率和性能自动二速功能可使行驶速度配合 斜坡转弯和行驶时所需的扭矩，进行精确控制，从而提高了机器在作业现 场的操控性进行园林施工和土面修整时，推土铲浮动功能可轻松完成平 整路面的工作，并能更有效地进行作业现场清理控制装置 安装在操纵手柄上的辅助控制装置提高了机器的操控性由于控制非常直 观，因此可对其进行精细调节操纵杆和推土功能可确保机器在使用过程 中的可控性始终如初提升能力 最新卡特彼勒 D 系列拥有业内领先的提升能力，并与卓越的稳定性相映成 辉这些特性提供了必需的控制能力，从而满足客户不断变化的各种需求。
斗杆和动臂 客户可根据各自要求，选用可配备拇指夹的标准或加长斗杆，以配合机器 的挖掘范围固定动臂的稳定性和提升能力均最高发动机 清洁、安静、高效• 符合 Interim Tier 4 标准的涡轮增压发动 机可在高海拔地区提供更大的动力和出 色的性能• 利用反应迅速且可平稳控制的液压系 统，机器可提供强大的挖掘力以破开最 紧实的地面，从而满足客户对高生产力 的需求• 负载感应液压系统可优化机油流量，以平 稳地提供出色的性能并提高燃油经济性• 发动机自动怠速可在不使用发动机时降 低其转速，以节省燃油并降低环境噪声/ 排放5作业机具 卡特彼勒作业机具可相互配合使用，以满足您的各种应用需求卡特彼勒开发了各种作业机具，并将它们融入机器设计，这 样提高了生产力并延长了机器使用寿命，从而使机器性能达 到最佳，并提供卓越的价值卡特彼勒作业机具包括：• 重型铲斗 • 液压剪 • 重型岩石铲斗 • 压实机 • 沟渠清理铲斗 • 拇指夹 • 液压锤 • 快速连接器 • 螺旋钻连接器 为了最大限度地提高机器性能，卡特彼勒抓销快速连接器可 与所有标准作业机具配合使用，操作员只需卸下一种作业机 具并装上另一种作业机具即可完成不同任务，使生产力达到 最高。
连接器分为液压式和手动式两种辅助液压装置 组合功能型高压辅助管线和快速连接器之间采用标准连接 这一辅助系统中包括一个换向阀，可在使用单向液流作业机 具（如液压锤）或双向液流作业机具（如螺旋钻和拇指夹） 时提供最佳性能通过这一功能，机器无需重新配置辅助管 线便可应用于各种作业场合如果选装液压管线以使用液压 快速连接器，便可进一步增强多功能性另外还将利用循环 回路或其它中压回路的作业机具辅助供油回路作为可选装附 件提供拇指夹 卡特彼勒提供三种不同的拇指夹：紧固连接式、液压式和渐 进连接式 紧固连接式拇指夹在拇指夹与斗杆之间使用固定 连接，要求铲斗回扣才不会散落物料液压拇指夹用油缸代 替了紧固连接，使拇指夹连接和铲斗一起移动以抓取物体 渐进连接式拇指夹与液压拇指夹的工作原理类似，但它增加 了一个连接，从而增大了拇指夹的旋转角度额外增加的旋 转角度扩大了抓取物料时的工作范围卡特彼勒为这三种拇 指夹提供两种长度，一种长度可与销接铲斗配合使用，另一 种长度则可与抓销连接器配合使用6卡特彼勒 307D 提供三种不同的履带选装件，以便您选择适 合作业需要的正确机器配置钢质履带 标准履带是一套 450 mm (18 in) 长的三掘地齿履带。
用润滑 脂润滑的履带链节、分割式主链节和密封履带支重轮可节约 运营成本钢质履带在侧面提升时体现出了优越的稳定性 此外，钢质履带还提供 600 mm (24 in) 宽的规格，以进一步 提高稳定性，降低对地压力分段橡胶履带 450 mm (18 in) 宽的分段橡胶履带结合了钢质履带和橡胶履 带的最大优点由于通过螺栓固定在履带链上的橡胶垫极为 坚固，因此履带的稳定性也达到了最高厚实的橡胶垫可单 独进行维修，尽可能降低了对作业现场的损坏，并提供长久 的磨损寿命橡胶衬垫 通过代理商零件系统供货、宽 450 mm (18 in) 的履带板上有 四个孔，可利用这四个孔将橡胶垫固定到履带上这一选装 件可防止对铺好的路面的损伤，尽可能减少标准钢质履带系 统行驶时发出的噪声和振动铲刀宽度 推土铲是进行回填沟渠、平整、园林施工、提升和作业现场 清理的重要工具有两种推土铲选装件可供选择标准的 2320 mm (91 in) 推土铲配合可更换的焊接式耐磨推土铲刃， 而可选装的 2470 mm (97 in) 推土铲则配合可更换的螺栓固 定式耐磨推土铲刃两种推土铲都用硬化钢制成，使用寿命 更长，推土能力极高。
栓系点 栓系点位于推土铲和底盘系统上，以方便、安全地栓住机器 进行运输底盘系统 出色的稳定性7维修保养方便性 方便的出入口和最少的维护工作可保证机器长时间正常工作结实、可靠，易于维修是 Cat® 小型液压挖掘机的重要特 征全钢机件面板和受保护的前连杆管线布设整齐，避开 了动臂上方可能造成损坏的区域所有日常维修保养点 位置方便，揭开后罩和侧盖即可触及长达 500 小时的 发动机机油更换周期降低了运营成本，此外，卡特彼勒 S•O•SSM 取样口可方便地取油样以进行预防性维护检查Product Link 可选装的 Product Link 系统简化了对所有设备的跟踪 该系统采用了卫星技术，即移动技术，可自动报告机器 位置、机器工作时间、活动和记录的维修编码及安全警 报等信息机器安全系统 可选装的机器保安系统 (MSS) 采用可编程的钥匙系统， 以防盗、防止蓄意破坏和未经授权擅自使用MSS 利用 客户选定的电子编码密钥，根据个人或时间参数来限制 对机器的使用客户支持 无以伦比的支持使我们脱颖而出您的卡特彼勒代理商随时准备在您的购买决定和以后的每件 事提供帮助• 根据零部件使用寿命、预防性维护和生产成本的估算， 对各个品牌的机器进行对比。
• 提供灵活的融资建议以满足您的需要• 卡特彼勒代理商可估算机器的修理、翻修和更换费用， 以便您做出正确的选择• 全球计算机网络使代理商零件柜台几乎可以找到所有零件• 有关卡特彼勒产品、代理商服务和行业解决方案的更多信 息，请访问我们的网站 8307D 技术参数发动机发动机三菱 4M40 TL 净功率41.5 kW55.6 hp 总功率43 kW57.6 hp • 符合美国 EPA Interim Tier 4 排放要求• 净额定功率符合 ISO 9249 和 EEC 80/1269 要求重量带驾驶室的工作重量 7075 kg15,598 lb • 重量视机器配置而不同• 含配重、橡胶履带、铲斗、操作员、满载 燃油和辅助管线在内的重量发动机尺寸缸径95 mm3.7 in 冲程100 mm3.9 in 排量2.83 L173 in3行驶系统高速行驶速度5 km/h3.1 mph 低速行驶速度3.1 km/h1.9 mph 最大牵引力56.7 kN12,747 lb 爬坡能力（最大） － 高35 度• 每侧履带都由一个独立的二速马达驱动• 驱动模块已集成到支重轮架上，以实现整 体保护 • 跟踪和操作前连杆同时进行时直线行驶液压系统设备工作压力280 bar4,061 psi 行驶工作压力320 bar4,641 psi 回转工作压力240 bar3,481 psi 主要辅助回路128 L/min 33.8 gal/min 二级辅助回路64 L/min16.9 gal/min 斗杆挖掘力（标准）36.2 kN8,138 lb铲斗挖掘力49.2 kN11,061 lb回转系统机器回转速度10 转/分 • 集中润滑 • 自动回转制动器，弹簧作用，液压释放噪声等级驾驶室外部98 dB(A) 驾驶室内部79 dB(A) • 根据 ISO 6396 测量的操作员声压级（动态）电气系统类型35A • 交流发电机 24V • 高性能蓄电池• 密封的电气插座维修保养加注容量冷却系统15.7 L4.1 gal 发动机机油12.5 L3.3 gal 油箱135 L35.7 gal 液压油箱80 L21.1 gal 液压系统94 L24.8 gal9尺寸标准斗杆长斗杆14050 mm13' 3“4600 mm15' 1“23640 mm11' 11“4170 mm13' 8“36150 mm20' 2“6670 mm21' 11“46290 mm20' 8“6790 mm22' 3“57230 mm23' 9“7640 mm25' 1“65210 mm17' 1“5610 mm18' 5“71670 mm5' 6“2230 mm7' 4。
