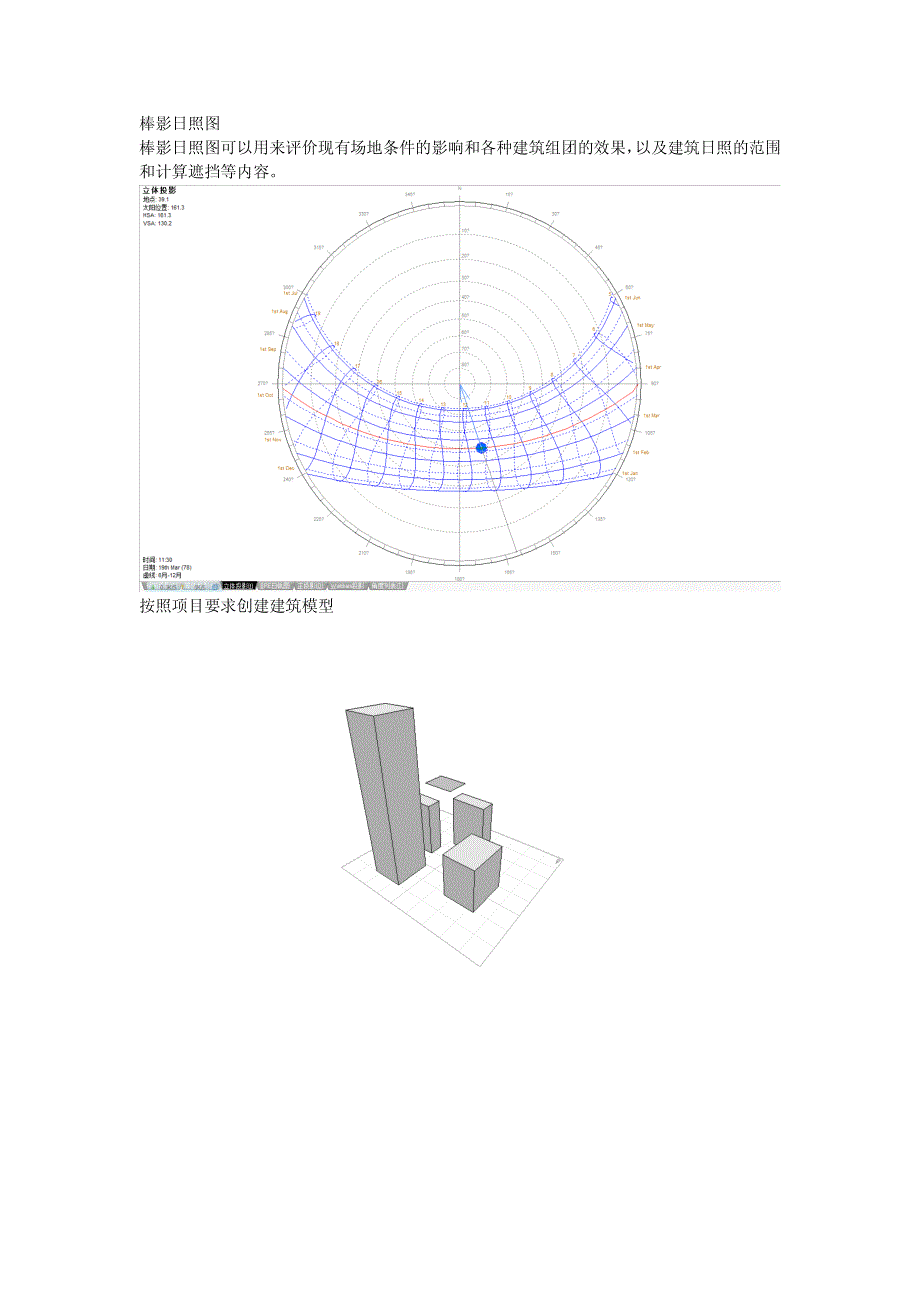

棒影日照图 棒影日照图可以用来评价现有场地条件的影响和各种建筑组团的效果， 以及建筑日照的范围 和计算遮挡等内容 按照项目要求创建建筑模型 统一模型法线朝向，保证法线朝向正确这样可以保证计算日照，遮挡，热环境以及光环境 等内容结果的正确 选择所有模型点击键盘｛Ctrl｝+｛F9｝或者 Display(显示)菜单-Surface Normals(表面发现)命 令来检查模型法线方向 模拟计算： 1 确认气象信息 2 进入分析网格命令 点击按钮进入 显示分析网格 调整网格大小及范围 鼠标单机网格左下角端点，可以看到断电变为小黑点，调整位置及大小 调整完成 执行计算： 计算入射辐射分析 选择投影遮挡和日照时间 选择当前日期的日平均值执行计算 计算结果 查看阴影 点击按键，点击显示阴影，显示建筑阴影 点击全年太阳轨迹，可以观看一年中太阳的轨迹线路。
